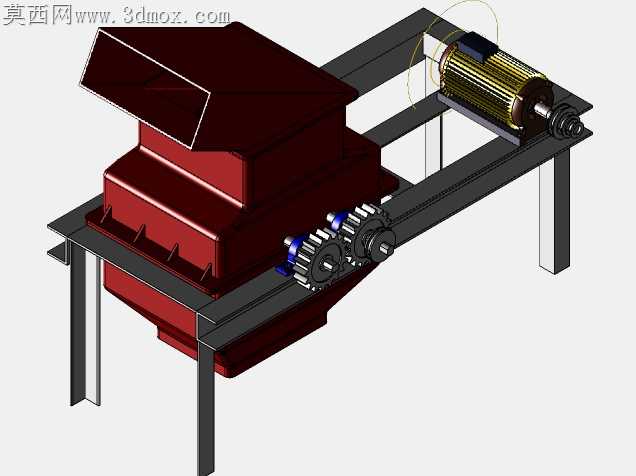

带齿轮传动组的工业破碎设备平衡座结构

矿山破碎现场的设备平衡座长期承受交变冲击载荷，普通焊接机架常出现焊缝开裂、传动齿轮偏磨、电机同轴度偏移的问题，这套结构在设计时完全围绕加工适配的核心逻辑展开，每一处细节都对应现场加工、装配的实际痛点。机架采用型钢拼焊结构，下料时就提前预留焊接收缩余量，支撑腿与主横梁的连接位置没有采用常规的直角满焊，而是在接触端铣出15度的斜口坡口，焊接时能让熔深达到型材壁厚的80%，避免现场运行时受料块冲击出现焊缝撕裂的问题。料斗与破碎腔体的连接法兰面，在焊接完成后统一安排龙门铣一次走刀精加工，平面度控制在0.1mm以内，现场安装时不需要额外加调整垫片就能保证密封，不会出现细料从接缝处漏出的情况。传动侧的齿轮组安装座没有和机架做成一体结构，而是单独加工成可微调的安装板，板上的螺栓孔设计成长圆孔，装配时可以根据齿轮啮合的侧隙调整安装位置，不需要反复刮研接触面就能保证齿轮啮合的接触面积达到齿面的70%以上，大幅降低现场装配的工时消耗。电机安装位同样预留了调整余量，滑轨面铣出0.2mm的定位台阶，电机安装后皮带轮的同轴度可以通过滑轨上的顶丝微调，避免长期运行时皮带偏磨、轴承发热的问题。料斗的倾斜角度经过反复核算，内壁没有设计多余的加强筋，避免物料在筋板位置积料堵料，料斗边缘的折边直接在折弯机上一次成型，不需要额外焊接护边，减少加工工序的同时也避免焊缝位置挂料。支撑腿底部没有直接焊平板，而是设计了带螺栓孔的地脚连接板，板上的通孔比地脚螺栓大2mm，现场安装时可以微调整机的水平度，不需要二次扩孔。齿轮组外侧预留了防护罩的安装螺孔，螺孔位置在加工时就和齿轮轴的位置做了同轴度校验，现场安装防护罩不会出现和旋转件干涉的问题。所有需要现场配装的孔位都在厂内加工时做了预钻，现场只需要拧紧紧固件就能完成装配，不需要现场配钻、铰孔，适配中小加工厂的加工能力，不需要高端五轴设备就能完成全部零部件的加工，加工成本比一体铸造的平衡座低40%左右，同时结构强度完全能满足中硬度矿石破碎的载荷要求。
