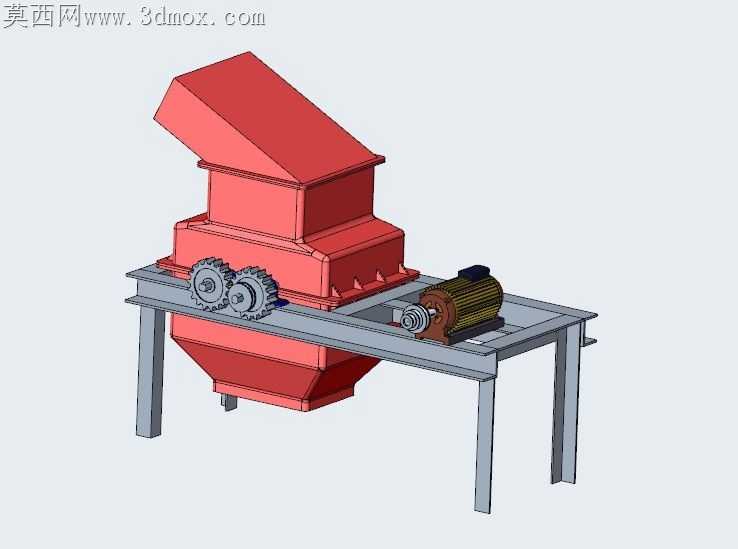

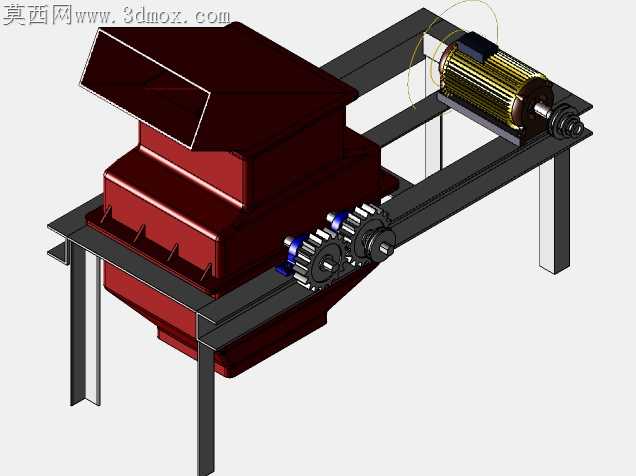

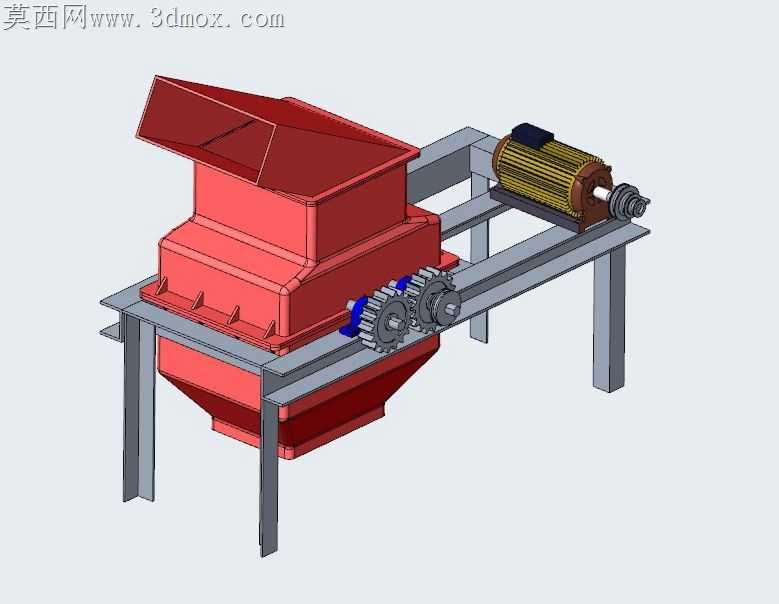

双齿辊玻璃破碎输送一体机结构设计

废旧玻璃回收现场常出现卡料、辊轴偏磨、机架焊缝开裂的问题，根源在于破碎腔与传动端的同轴度公差预留不足，进料冲击载荷没有做分散传导。这款设备的破碎腔采用上下分体式焊接结构，上腔进料口做外扩式斜导面，落料时玻璃块不会直接砸在齿辊啮合区的正上方，而是顺着斜面滑入两辊间隙，减少硬质玻璃对齿尖的瞬时冲击。齿辊表面的破碎齿采用错落排布，相邻齿的啮合间隙控制在12mm，既能保证普通浮法玻璃、钢化玻璃碎块能顺利咬入，又不会因为间隙过大出现未破碎的整料漏出。传动侧的两个啮合齿轮没有做完全刚性的键连接固定，而是在齿轮与辊轴的配合面预留0.02mm的间隙，配合碟形弹簧做轴向缓冲，当有超硬杂质误入破碎腔时，齿轮能产生微小的轴向窜动，避免打齿或者辊轴弯曲。机架采用方管焊接结构，四条支腿与横梁的连接位置加焊三角形加强筋，电机安装座的底板做了加厚处理，安装面铣平后预留腰型孔，方便调整三角带的张紧度，不需要额外拆卸电机就能完成皮带松紧调试。进料斗的衬板采用可拆式螺栓固定，长期使用磨损后可以单独更换衬板，不需要整体切割更换进料斗，降低现场维护成本。出料口做收窄式导槽，破碎后的玻璃颗粒能顺着导槽直接落到下方输送皮带上，不会出现碎料飞溅散落的情况。传动端的轴承座采用剖分式结构，日常维护时只需要拆开轴承座上盖就能检查轴承磨损情况，不需要抽出整根辊轴，大幅缩短检修停机时间。电机与齿辊之间的传动比经过匹配，齿辊线速度控制在0.8m/s，既能保证破碎效率，又不会因为转速过高导致玻璃碎块高速飞出，兼顾作业安全与处理产能。机架支腿底部预留地脚螺栓孔，安装时可以直接固定在水泥基础上，减少设备运行时的振动噪音，齿轮啮合区外侧加装可拆卸的防护罩，避免运行时杂物卷入传动部位。
