车间用曲柄连杆式易拉罐破碎装置

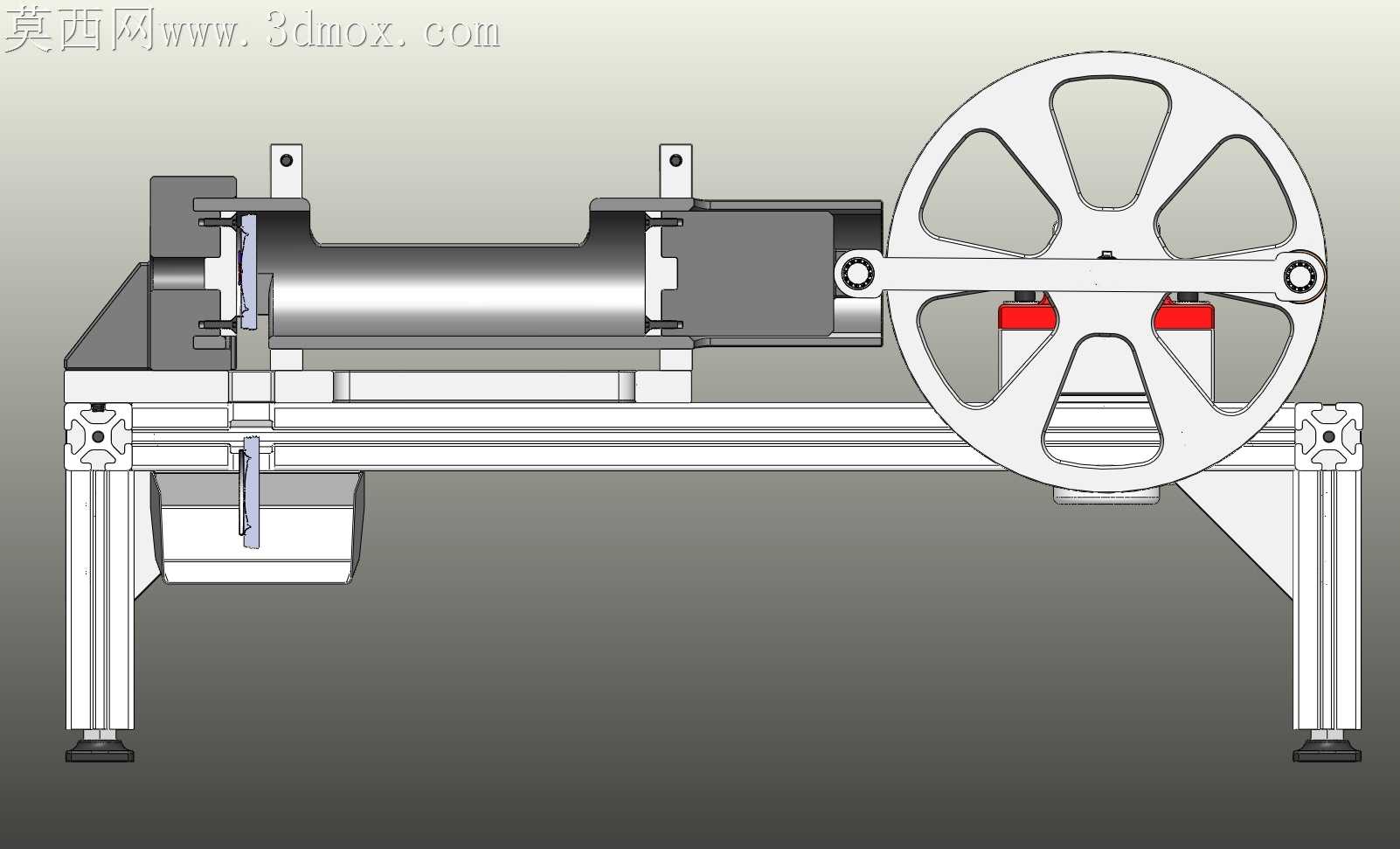

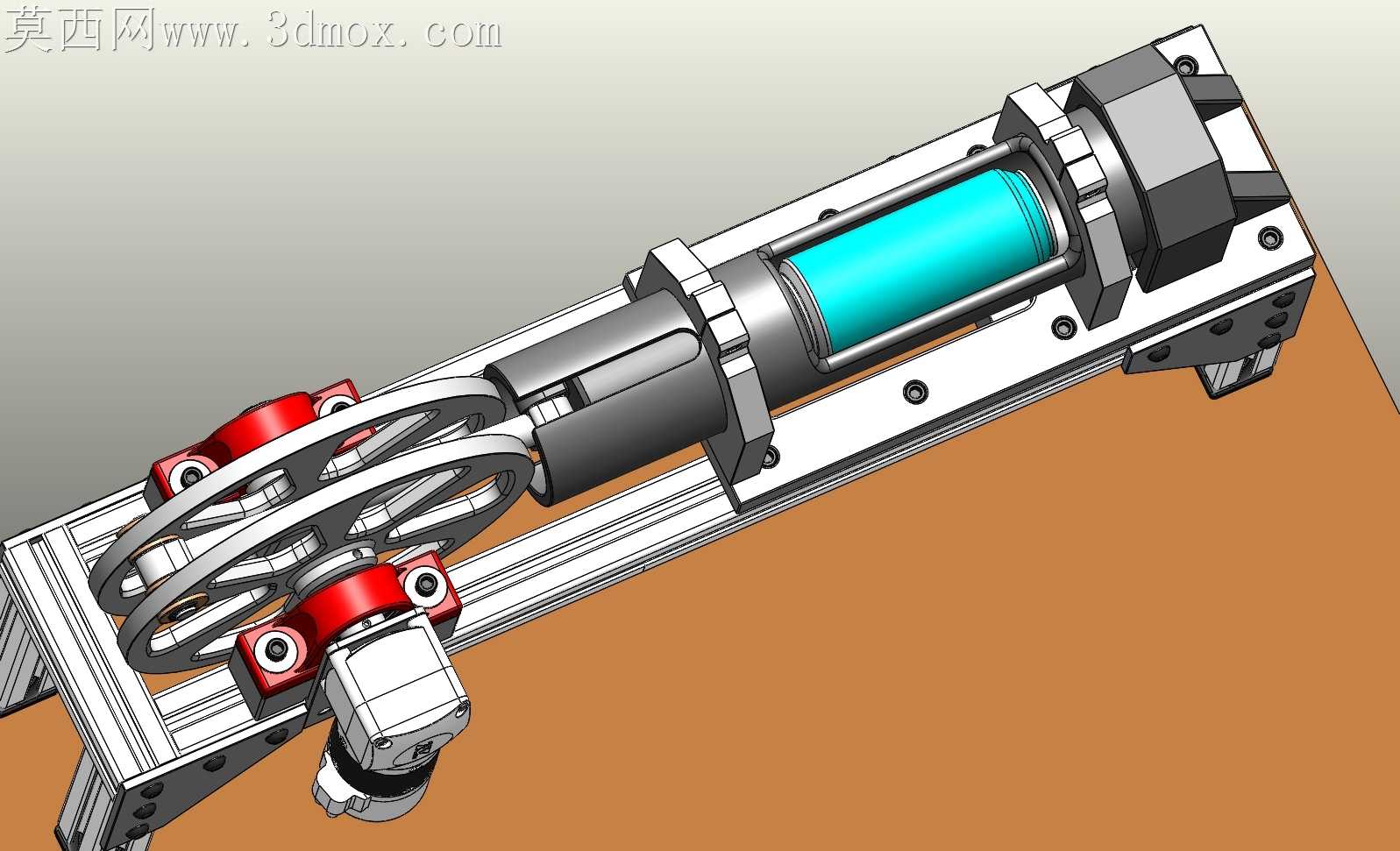

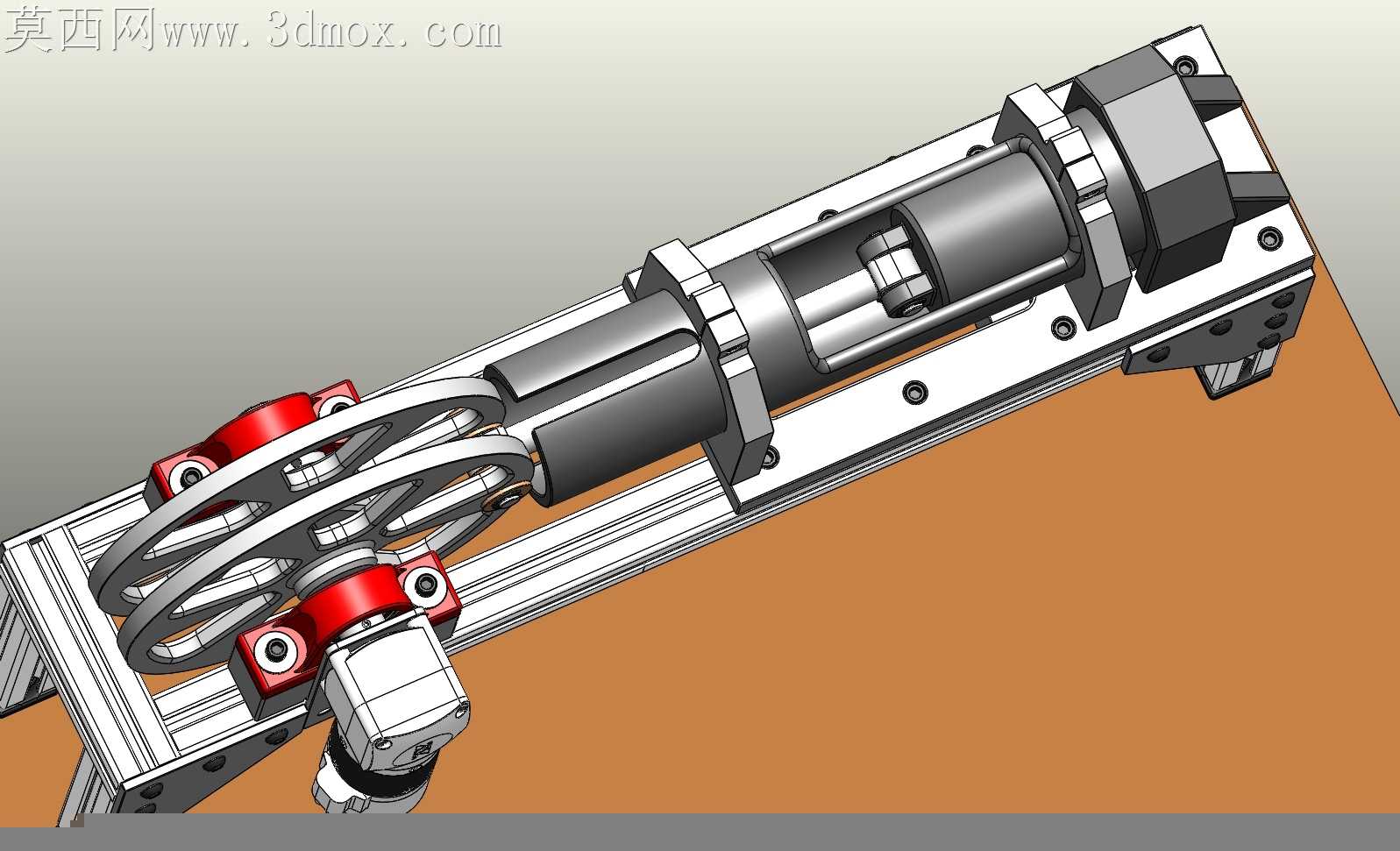

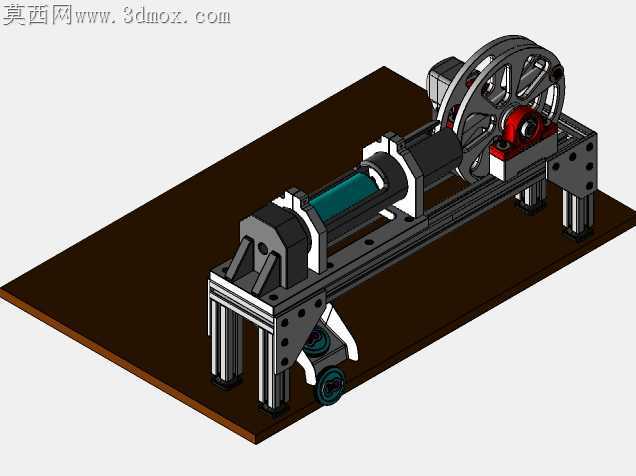

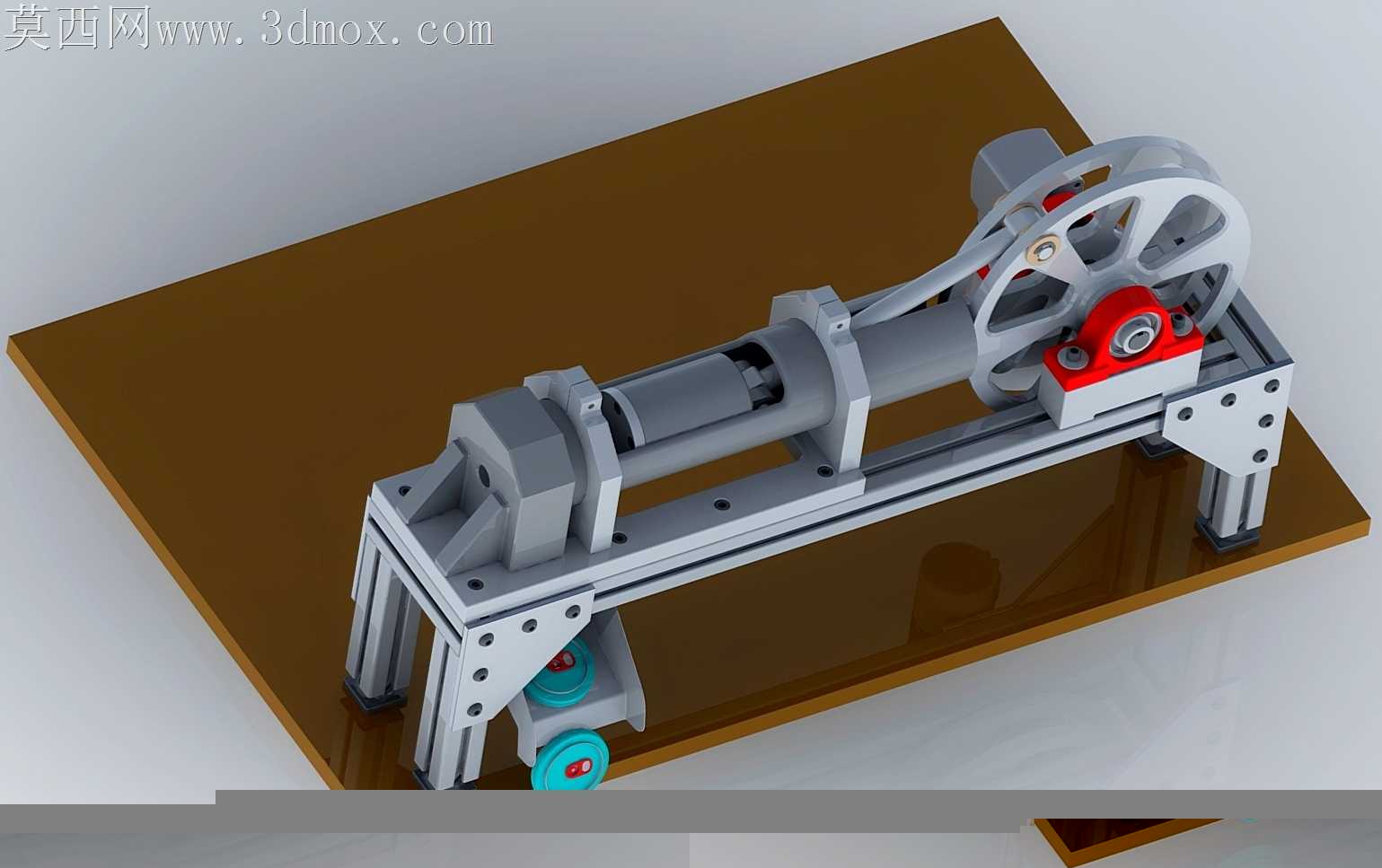

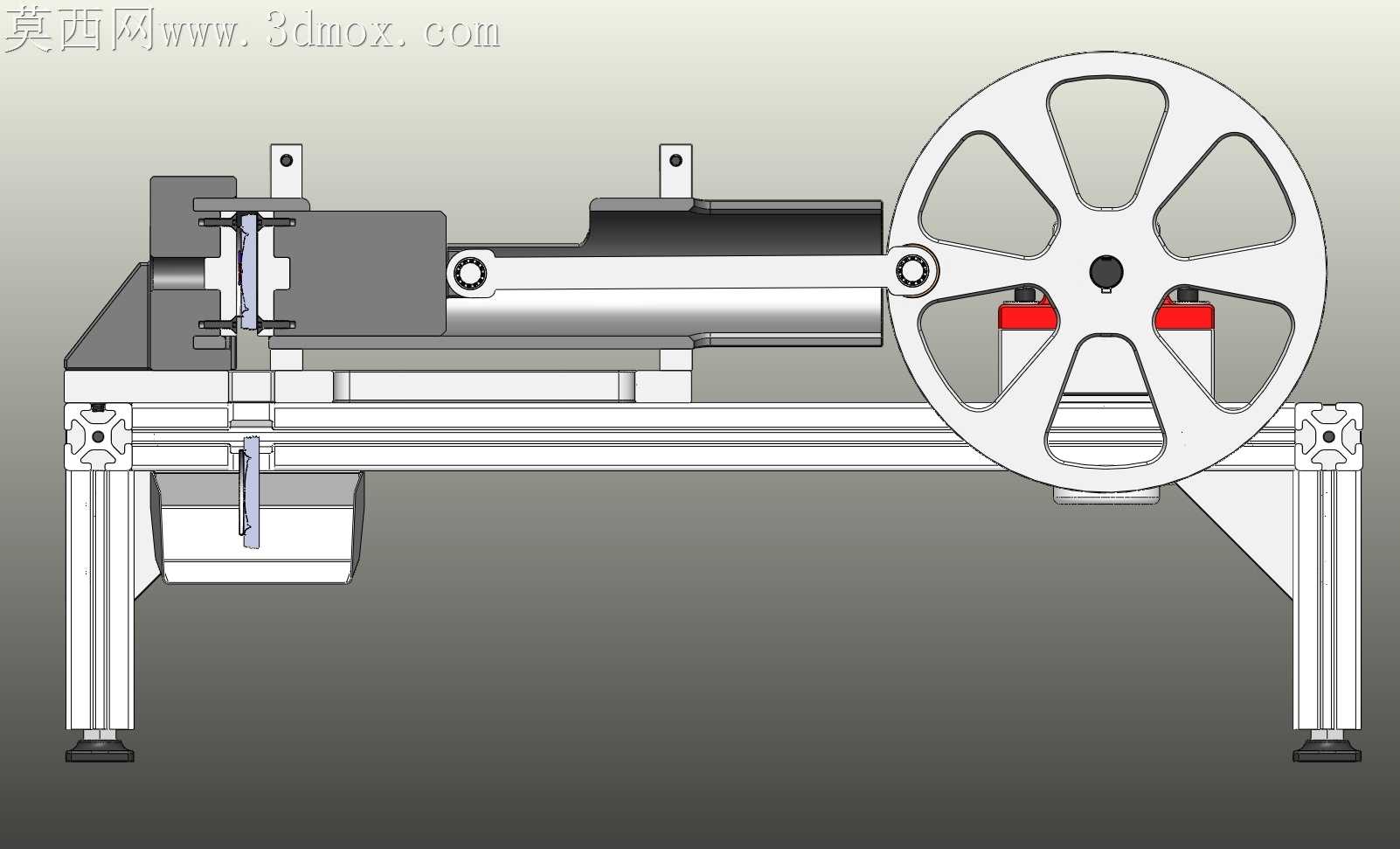

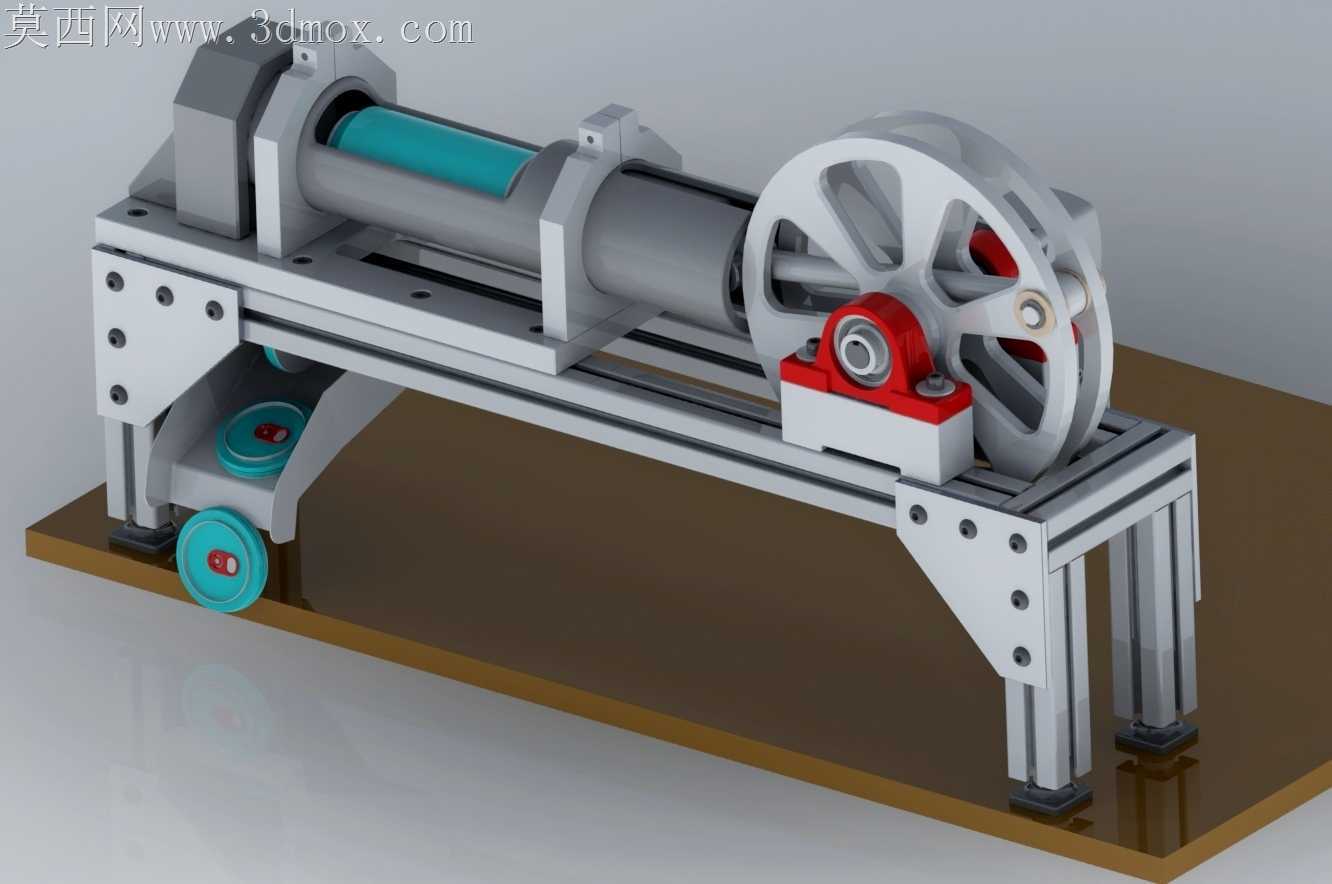

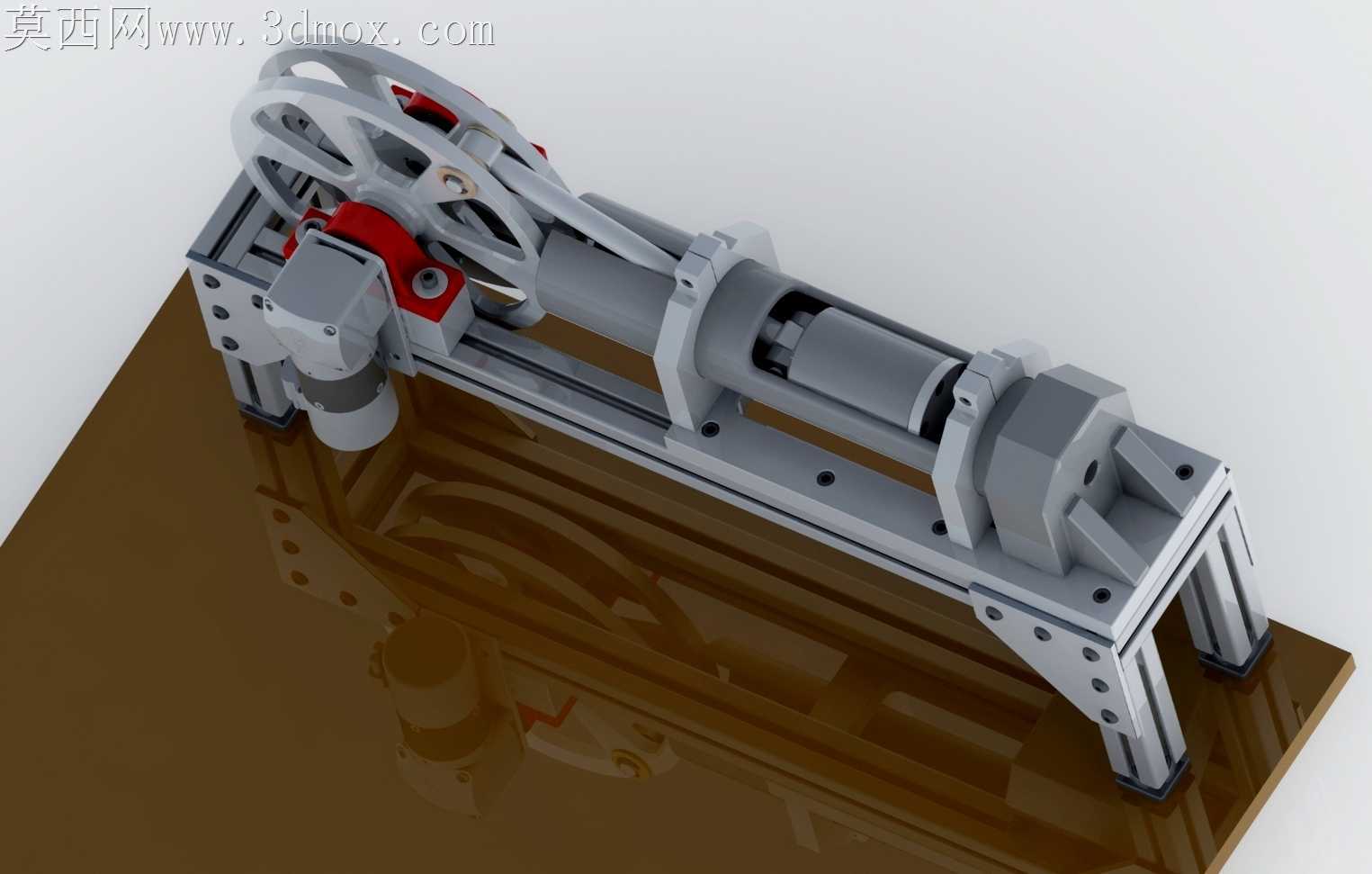

这款碎罐设备主要面向小型加工车间、废品回收站以及汽修门店的零散金属包装废弃物处理场景，专门针对废弃易拉罐、小型薄壁金属罐体做压扁破碎处理，解决零散废弃罐体占用存储空间大、零散堆放易滚落杂乱的问题，替代人工踩压、重物敲击的低效处理方式，避免人工处理过程中被罐体锐边划伤的安全隐患。设备整体采用卧式长机架布局，底部通过四个可调式支撑脚固定在工作台面，整体安装边界长度约为七百毫米，宽度约为两百八十毫米，高度约为三百二十毫米，不需要额外做地基固定，直接放置在稳固的工作台面即可投入使用，占用操作空间极小，适合小型作业场所的工位旁布置。设备的核心执行结构采用曲柄滑块传动设计，侧部的大直径手轮连接偏心曲柄结构，转动手轮即可带动水平布置的冲压推杆做往复直线运动，推杆前端设置适配易拉罐直径的冲压压头，将待处理的罐体放入进料定位槽后，转动手轮即可推动压头将罐体沿轴向压合至扁平状态，单次操作仅需转动手轮一圈即可完成单个罐体的压扁作业，操作力度适中，普通操作人员无需专门培训即可上手。机架主体采用工业铝型材拼接搭建，连接位置采用标准角件与螺栓锁紧，整体结构刚性充足，冲压过程中不会出现机架晃动变形的问题，传动位置的轴承座做了加高定位设计，保证曲柄转动过程中与推杆的同轴度，避免推杆运动过程中出现卡滞、偏磨的问题。设备底部额外设置了两个导向滚轮，在冲压推杆回程过程中可对压合完成的扁平罐体做导向滑落，处理完成的废料可直接落入下方放置的收集箱内，不需要额外手动取料，操作流程连贯顺畅。设备的进料位置做了敞口式定位设计，可适配不同直径规格的常见铝制、铁质易拉罐，不需要针对不同罐体更换配套夹具，日常使用过程中仅需定期给曲柄连接轴、推杆导向位置加注少量润滑脂即可完成维护，没有复杂的电控、液压元件，故障率极低，适合非专业设备维护人员的日常使用场景。相较于大型工业破碎设备，这款手动碎罐装置不需要接入电源气源，没有能耗成本，处理过程无噪音飞溅，适合小批量零散废弃罐体的即时处理，帮助作业场所保持工位整洁，提升废弃金属包装物的回收存储效率。
