拖拉机动力输出驱动的木材削片装置

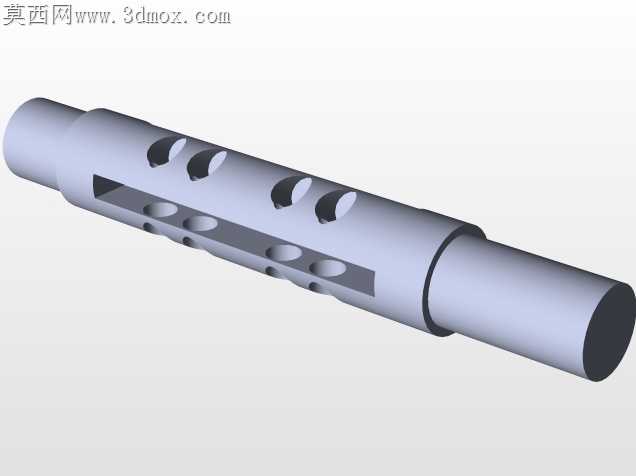

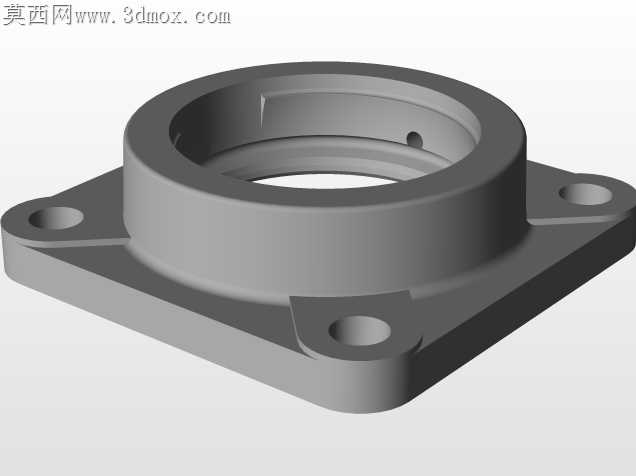

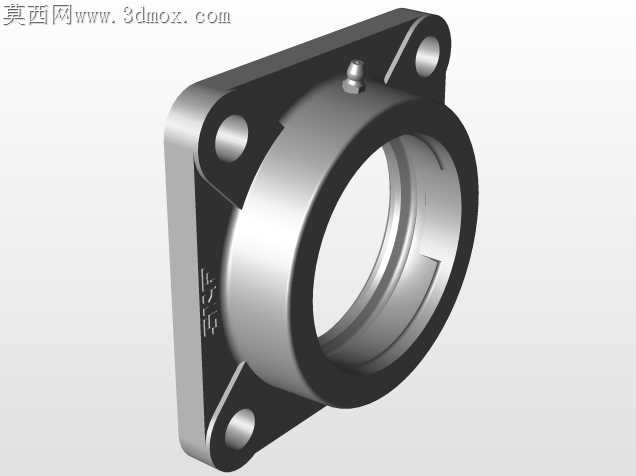

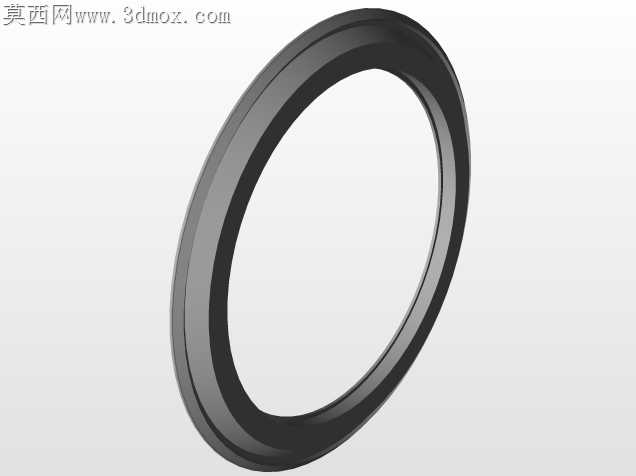

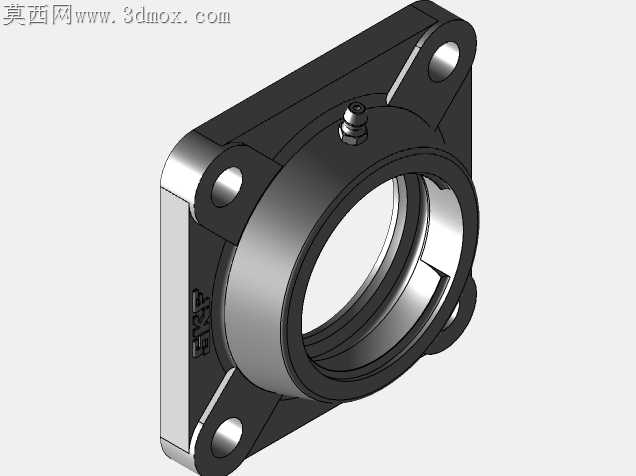

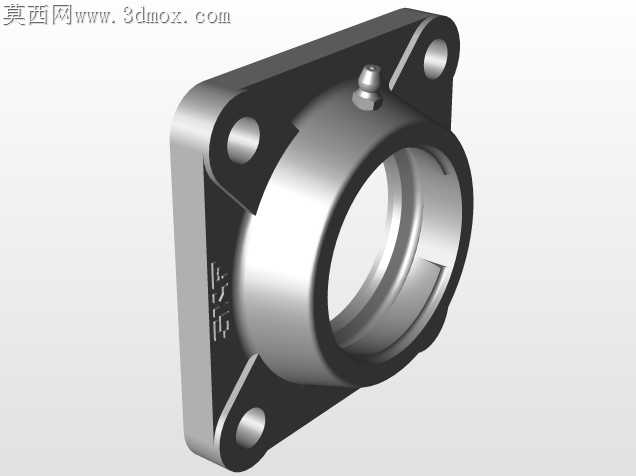

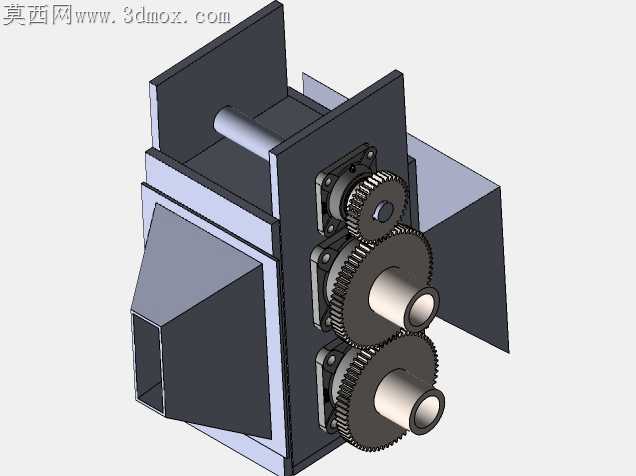

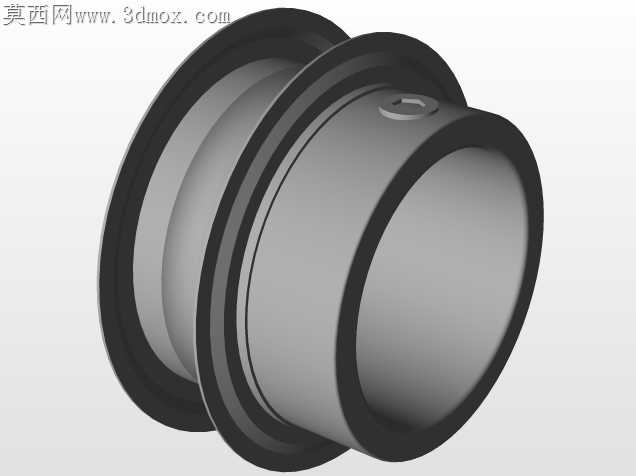

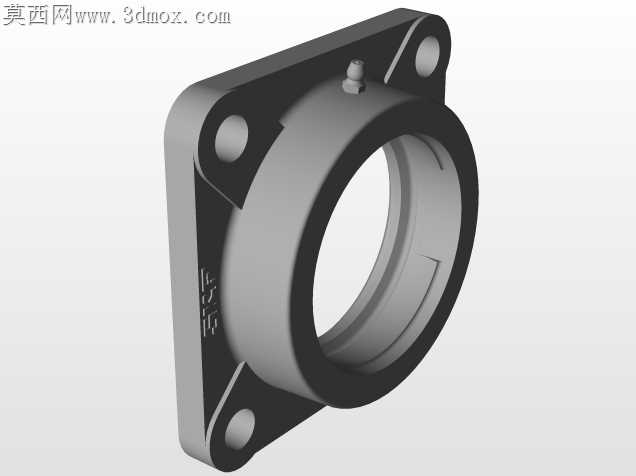

林间枝桠处理作业里，最容易出问题的就是传动系统卡滞——野外作业时木屑、泥尘极易顺着轴缝钻进传动腔，传统削片机外露的齿轮副往往用不到半个作业季就会出现齿面磨粒磨损，甚至卡入硬木渣打崩齿尖。这套削木装置的传动侧做了全封闭的立板防护，三层啮合齿轮完全藏在两块厚立板形成的腔体内，仅轴伸端留出带密封槽的安装位，装配时压入骨架油封就能把腔体和外部作业环境完全隔开，哪怕进料口飞溅的木屑直扑传动侧，也不会蹭到啮合齿面。三层齿轮的排布没有做常规的同轴减速布局，而是顺着进料方向斜向错开，最上方的小齿轮直接对接拖拉机动力输出轴的连接套，中间大齿轮做传动过渡，最下方的齿轮直接联动刀辊，这种排布让传动路径的受力方向顺着进料冲击力的方向卸力，不会把径向载荷全堆在最上端的输入轴轴承上，避免长时间重负载切削时出现输入轴断轴的隐患。进料腔的折边做了外翻的焊接坡口预留，不用额外加工坡口就能直接和外部的进料导槽焊接固定，腔体内壁的折角全部做了圆角过渡，没有直角积料死角，切削时带出来的湿木渣不会卡在缝里闷住刀辊。刀辊的轴端做了锥面配合结构，和齿轮的安装孔锥度完全匹配，装配时不用打定位销，靠锥面的静摩擦力就能传递大扭矩，拆换刀辊时只要松开轴端锁母就能直接拔下，不用拿拉马硬撬损伤轴承位。侧立板上的轴承安装座做了一体化的凸台结构，不是后期焊接的轴承座，直接在立板上冲压出凸台再镗孔，同轴度比焊接结构高两个公差等级，齿轮啮合时不会出现偏载啃齿的问题。出料口的斜向导板角度刚好匹配碎木片的抛射轨迹，不用额外加装引风机就能靠刀辊旋转的气流把削好的木片直接喷到接料拖斗里，减少了额外的动力损耗。整套结构没有多余的装饰性部件，所有板件的厚度都匹配野外作业的抗冲击需求，哪怕进料时不小心带入直径不大的硬枝桠，也不会出现壳体变形的问题，传动齿轮的齿宽比常规农林用齿轮宽出近三分之一，重负载切削时齿面接触应力更低，能适应长时间连续的林间削片作业。
