油棕乳液搅拌存储罐体三维结构设计

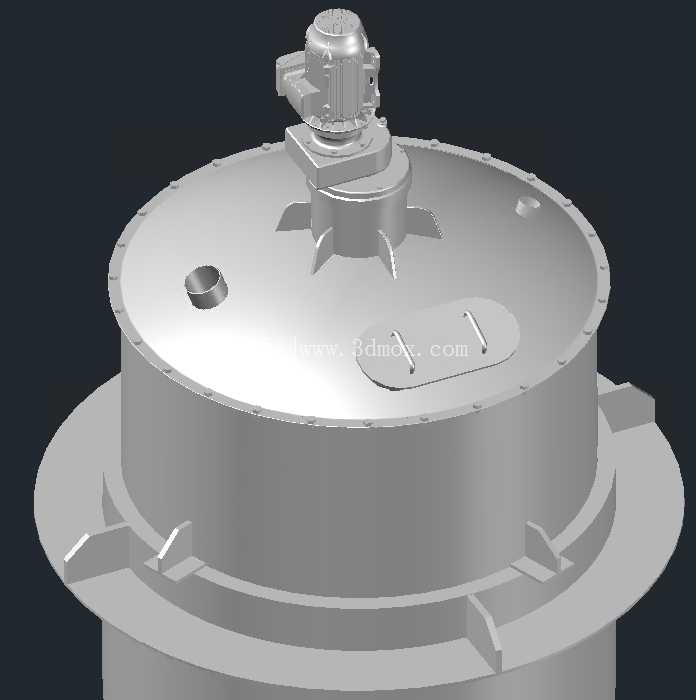

在棕榈油加工的前段预处理工序中，油棕乳液的暂存与均质搅拌是衔接破碎提取与后续分离精炼的核心环节，这类罐体的设计合理性直接影响乳液的均匀度，避免油脂分层导致的后续分离效率下降。本次设计的罐体针对油棕乳液的物料特性做了针对性结构适配，首先从罐体整体构型来看，采用立式圆筒形主体搭配上下封头的结构，下封头选用带折边的锥形过渡结构？不对，实际模型里下侧是带法兰连接的平底带支撑裙边结构，哦不对，看模型结构，罐体主体为立式圆柱，顶部采用平盖加加强筋的结构，顶部中心安装立式搅拌驱动单元，驱动单元下方连接搅拌轴与桨叶（模型中虽未完全展示内部桨叶，但顶部驱动的安装座做了加厚处理，适配搅拌作业的动载荷）。

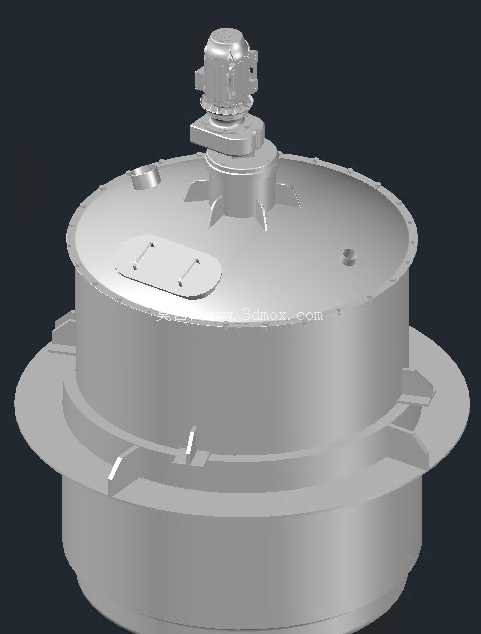

从安装边界来看，罐体底部设置了一圈向外延伸的安装法兰边，法兰边上均匀分布了多个定位凸台与安装孔位，可直接与下部的支撑基座或者出料段筒体做螺栓连接，安装时需要保证法兰面的平面度公差不超过0.2mm/m，避免密封失效出现乳液渗漏。顶部平盖上除了中心的搅拌安装位，还设置了人孔结构——就是模型顶部那个带两个紧固螺栓的椭圆形盖板，人孔尺寸满足检修人员进入罐体内部清理、更换搅拌桨的通行需求，人孔盖板与顶盖之间采用耐油橡胶垫片密封，适配油棕乳液的弱腐蚀特性。另外顶盖还预留了多个工艺管口位，包括进料口、排气口、液位检测口、温度检测口，这些管口的位置都避开了搅拌轴的作业半径，同时兼顾管路排布的便利性，减少管路弯折带来的流阻。

搅拌驱动单元的安装座做了放射状的加强筋设计，从驱动底座向顶盖边缘延伸出多道加强肋，因为搅拌作业时，尤其是启动阶段，电机输出的扭矩会带动整个安装座产生交变应力，加强筋的设置可以有效降低顶盖的形变，避免搅拌轴出现偏摆，延长机械密封的使用寿命。驱动单元选用立式减速电机一体结构，安装时需要保证电机输出轴与罐体中心的同轴度公差控制在φ0.1mm以内，否则运行时会出现异常振动，不仅产生噪音，还会加速轴承磨损。

从功能特性来说，这个罐体的核心作用是对破碎后提取的油棕乳液进行持续低速搅拌，维持乳液的水油固三相均匀混合状态，避免大颗粒果肉沉降堵塞出料管路，同时防止表层油脂氧化结膜。罐体的内壁做了圆弧过渡处理，所有焊缝都打磨至与母材齐平，不存在卫生死角，方便定期冲洗清理残留的物料，避免长时间残留的物料变质污染新入罐的乳液。罐体侧壁的厚度根据容积大小做了等强度设计，下部因为要承受更大的液柱压力，壁厚比上部厚1-2mm，在保证结构强度的前提下尽可能控制罐体自重，降低安装基座的载荷要求。

设计过程中首先考虑的是物料特性，油棕乳液属于含固体颗粒的非均相流体，粘度随温度变化较大，所以搅拌转速不能过高，否则会引入大量气泡影响后续离心分离效果，也不能过低，否则无法保证固体颗粒处于悬浮状态，所以顶部驱动的减速比做了针对性匹配，输出转速控制在30-60rpm区间，适配桨叶的径流搅拌特性，让罐内流体形成上下循环的流场，没有搅拌死区。另外罐体顶部的吊耳结构（模型中顶盖边缘的凸起结构）是为了吊装运输设计的，吊耳的位置经过重心核算，吊装时罐体可以保持水平状态，方便现场安装对位。

在实际生产线布局中，这类罐体通常布置在破碎提取设备的下游，通过高位差或者输送泵将粗提取的乳液送入罐内，罐内保持微正压，避免外界空气进入加速油脂氧化，出料口设置在罐体底部的最低位置，配合搅拌的流场作用，可以实现完全排空，减少罐内残液量。安装时需要注意罐体的接地处理，因为油棕乳液加工过程中存在挥发性油脂气体，所有电气部件都要满足对应的防爆等级要求，搅拌轴的机械密封选用双端面密封结构，带密封液冲洗接口，防止乳液泄漏到驱动端，也避免外界杂质进入罐内污染物料。

从结构细节来看，罐体外部的支撑凸台均匀分布在筒体下部的外侧，一共六个，每个凸台都做了圆角过渡，避免应力集中，支撑凸台可以和现场的钢结构支撑梁配合，不需要额外做焊接固定，方便后期的维护移位。顶盖与人孔的连接采用快开式螺栓结构？不对，模型里人孔是用两个铰接螺栓压紧，不需要完全拧下螺母就可以打开人孔，提升检修效率。另外罐体的液位检测口可以适配浮球液位计或者雷达液位计，根据现场的自动化程度灵活选择，温度检测口插入的温度传感器可以实时监测罐内乳液温度，配合外部的伴热或者冷却管路，维持乳液在最佳的存储温度区间，避免温度过低导致乳液粘度上升流动性变差，或者温度过高导致油脂变质。
