电动自行车用48V锂电池组结构设计

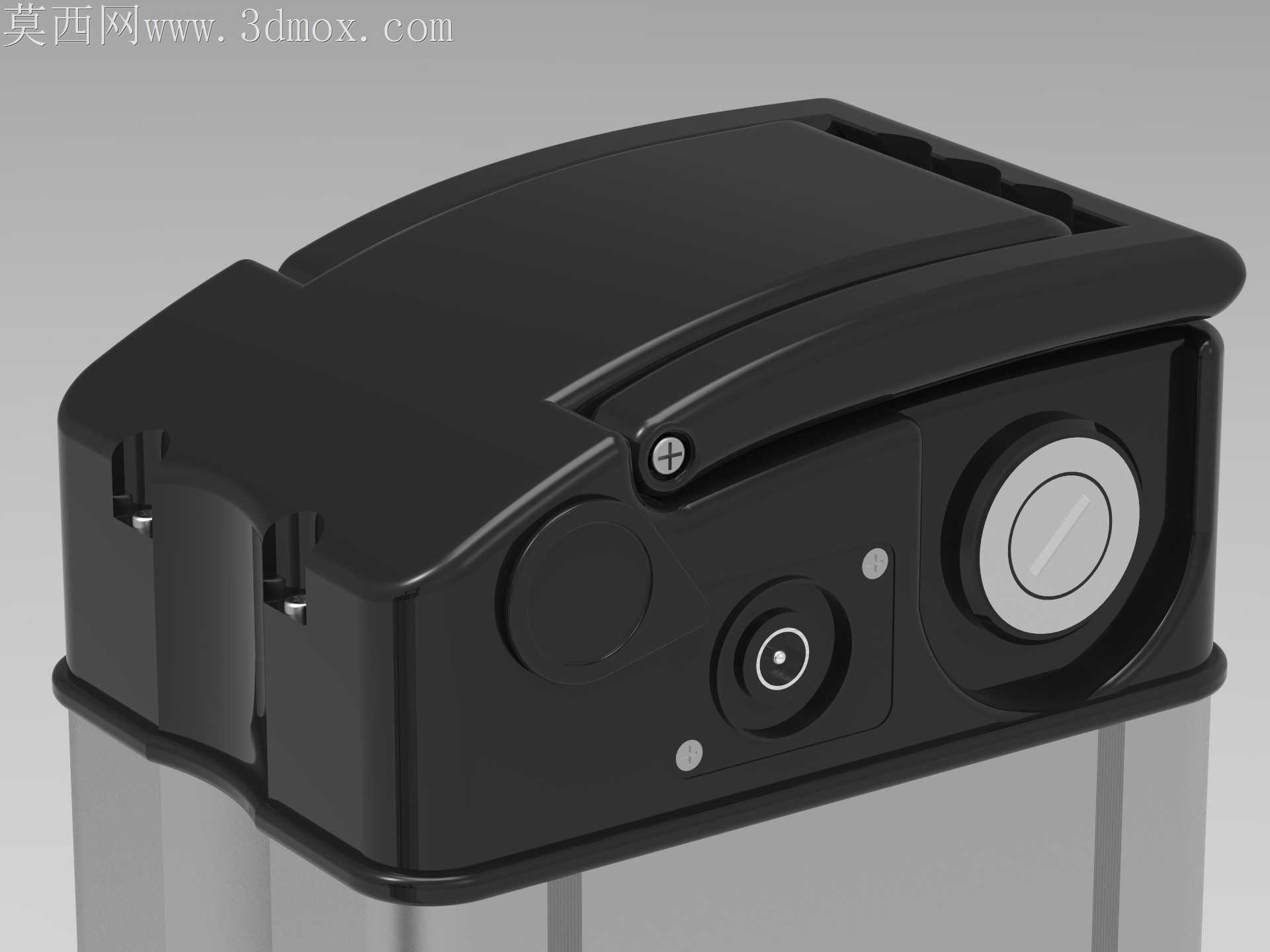

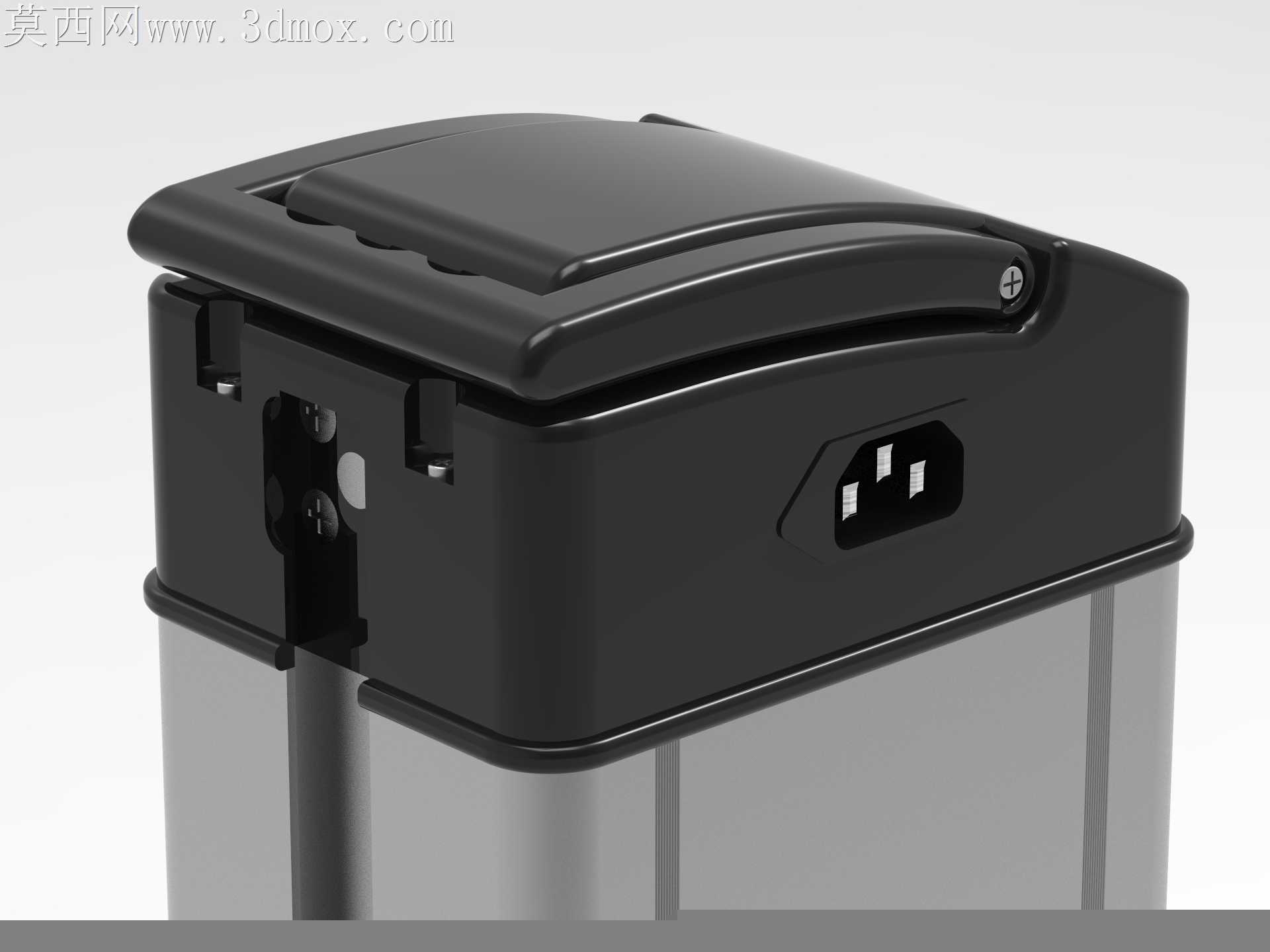

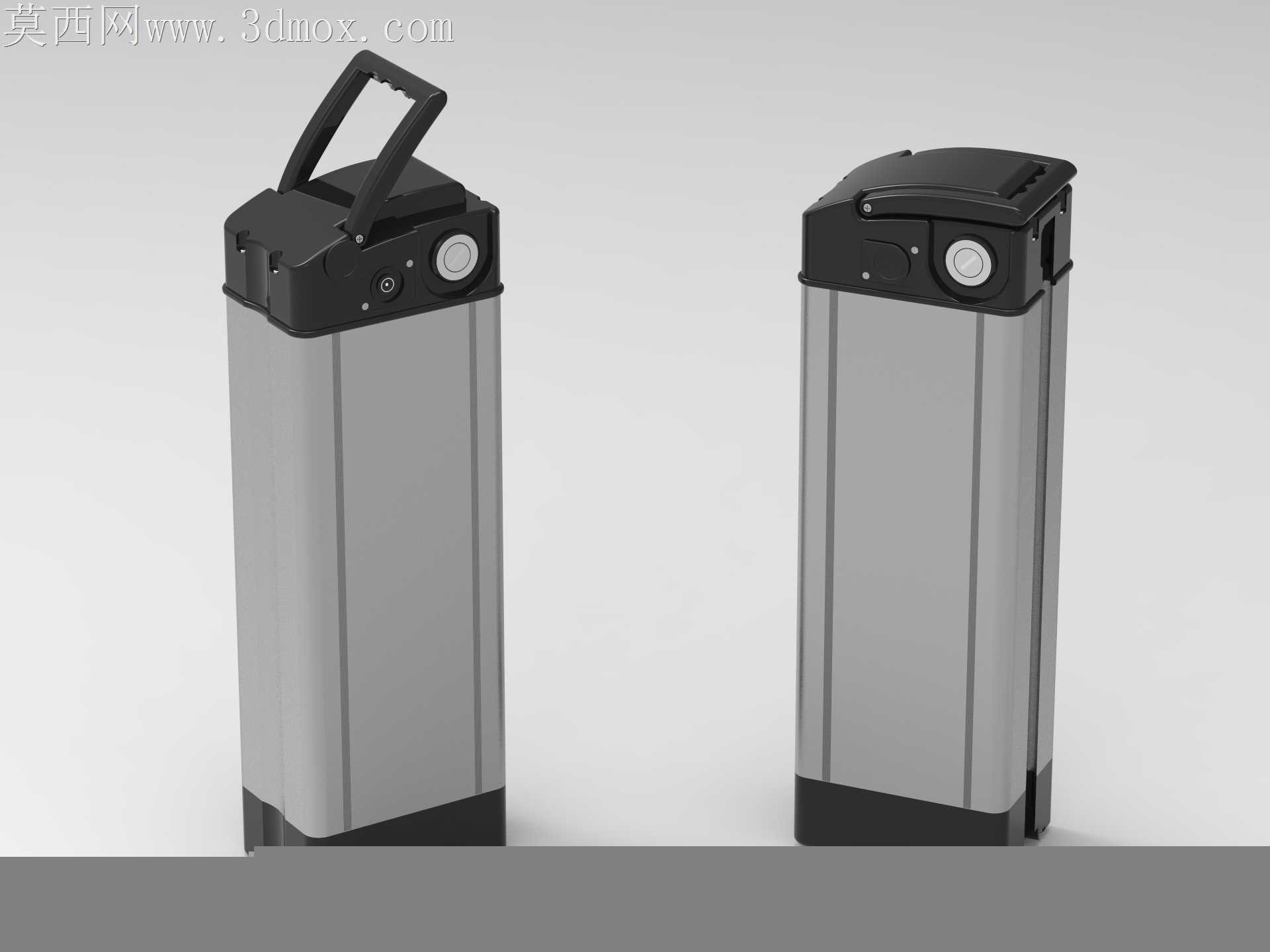

电动自行车日常使用中，锂电池包的跌落磕碰、提手受力断裂、接插件进灰进水是返修率最高的三类问题，这款48V锂电池的结构设计正是围绕这些现场工况的痛点做了针对性的取舍。外壳主体采用铝合金拉伸型材，侧壁的竖向加强筋没有做等厚设计，靠近底部承托电芯的位置筋条厚度比上部厚1.2mm，既控制了整体重量，又能在车辆行驶颠簸时抵消电芯组的纵向窜动冲击力，避免电芯极耳长期受交变应力出现脱焊。顶部的提手做了内嵌式转轴阻尼结构，没有采用常见的外露塑料提手卡扣，提手放倒后完全贴合顶盖平面，不会在电池推入车架电池仓时出现卡滞，提手与顶盖的配合间隙控制在0.3mm，日常提拎时不会出现晃动感，同时提手内侧做了圆弧过渡，满电状态下整组电池重量接近8kg，长时间提拎也不会勒手。顶盖部分的接插件区域做了下沉式挡边，充电口与放电接口周围的橡胶密封圈采用过盈0.5mm的配合设计，雨天骑行时溅起的积水会顺着挡边的导流槽流走，不会顺着接口缝隙渗入内部接触电芯。上下端盖与铝型材外壳的连接没有采用外露螺丝，而是在型材内侧预置了卡接槽，端盖卡入后再用两颗隐藏式螺丝从底部锁紧，既保证了外壳的整体密封性，也避免了外露螺丝长期受雨水侵蚀出现锈死，后期维护拆解时不会出现螺丝滑牙无法打开的问题。电芯组与外壳内壁之间预留了1mm的缓冲泡棉安装间隙，没有为了追求极致能量密度把内部空间完全填满，泡棉可以吸收路面传递的细碎振动，避免电芯外皮被铝型材内壁的毛刺划伤造成短路风险。底部的塑料端脚做了包边设计，超出铝型材外壳底面0.8mm，电池直立放置在地面时，铝壳不会直接接触硬质地面造成刮花，跌落时端脚的塑料材质可以先吸收一部分冲击能量，降低外壳变形挤压电芯的概率。顶盖的电量显示按钮做了防尘硅胶套覆盖，按键行程控制在1.5mm，按动时的反馈清晰，长期使用也不会因为进灰出现按键卡滞。
