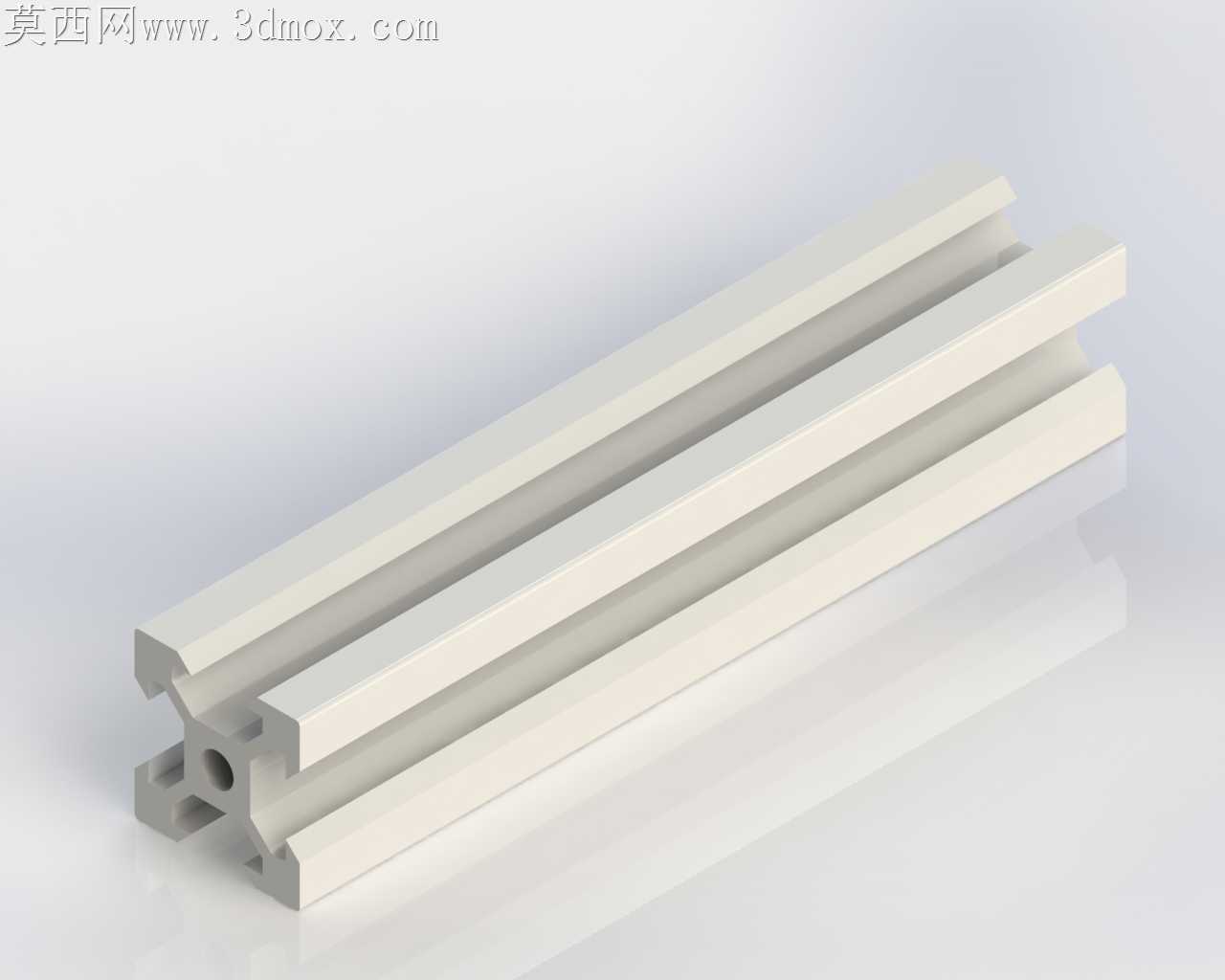

2020款欧标2020工业铝型材结构设计

常规20系铝型材在轻型机架装配场景中，常出现槽口卡滞紧固件、端面攻丝易滑牙、拼接后直线度超差的问题，这款2020规格铝型材在截面结构上做了针对性的加工适配调整，完全贴合小型自动化设备机架、3D打印机框架、实训操作台的落地加工需求。型材四个方向的T型槽槽宽做了0.1mm的正公差预留，适配市面通用的M5T型螺母、滑块螺母，装配时无需反复修磨槽口，螺母滑入全程无卡滞，槽底的圆弧过渡处理避免了应力集中，在承受侧向冲击载荷时不会出现槽口崩裂的情况。中心的通孔设计兼顾了穿线与端面攻丝两种需求，孔壁厚度控制在2.3mm，既保证M6攻丝后有足够的螺纹啮合深度，不会因为频繁拆装出现滑牙，又不会因为壁厚过大增加不必要的材料成本，挤压成型时的出料速度也能保持稳定，不会出现壁厚不均导致的型材弯曲变形。型材的棱边做了R0.5的圆角处理，不是尖锐的直角，搬运装配时不会划伤操作人员，阳极氧化后的表面附着力更强，后期如果需要做标识喷涂，漆面不容易脱落。默认的100mm长度段是加工适配的基准段，现场装配时可以根据实际框架尺寸直接裁切，裁切后的端面平整度误差控制在0.05mm以内，拼接时不需要额外铣削端面就能保证拼接缝隙小于0.1mm，直角拼接后的垂直度完全满足轻型设备的装配精度要求。槽口的凸起筋条做了加厚处理，安装角码、连接件时的锁紧力可以提升15%左右，机架长期承重不会出现连接件松动、框架晃荡的问题，哪怕是用在有持续轻微振动的小型设备上，也不需要定期反复拧紧紧固件。截面的减重腔设计做了受力优化，不是单纯的挖空减重，每个腔室的筋条位置都对应了型材受力的弯矩分布点，同等米重下的抗弯强度比普通2020铝型材高12%左右，做跨度600mm的横梁时，中间承重10kg的挠度小于0.3mm，完全满足轻型设备的机架刚性要求。挤压模具的出料口做了流速均衡处理，型材成型后的四个面的平面度误差小于0.02mm，安装直线导轨、滑块等配件时，不需要额外铲刮找平，直接锁附就能保证导轨的直线度要求，省去了大量的后期装配调试工时。
