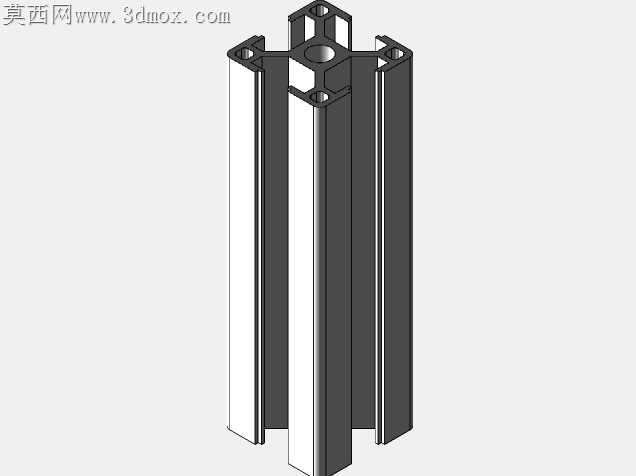

3030工业铝型材截面参数化结构设计

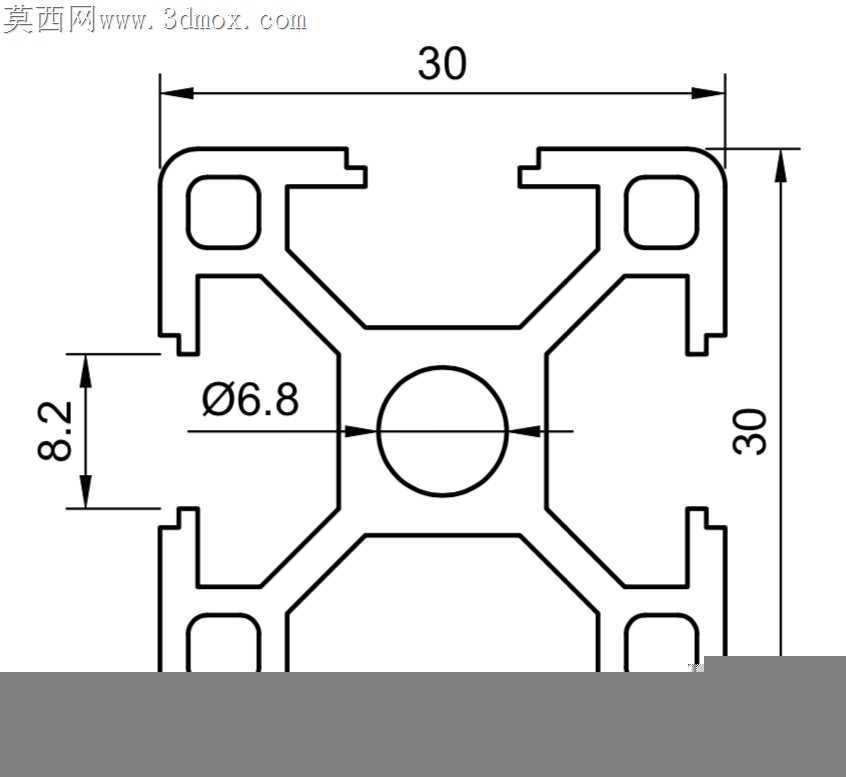

常规30系列铝型材在自动化机架搭建场景中，常出现T型槽卡滞螺栓、中心孔同轴度偏差导致连接销无法贯穿、槽口壁厚不均挤压后变形的加工痛点，这款截面设计从挤压成型的全流程做了针对性的结构适配。截面外轮廓严格控制30毫米见方的尺寸公差，四个角的R角取值匹配挤压模具的出料流速，避免尖角位置铝料流速过快导致的截面翘曲，槽口位置的8.2毫米槽深做了0.1毫米的拔模斜度，既保证T型螺栓滑入时的顺畅度，又不会因为斜度过大造成螺栓锁紧时的径向窜动。中心位置直径6.8毫米的通孔，内壁预留了0.2毫米的精加工余量，针对需要穿线或者打定位销的使用场景，不用二次铣削就能直接适配M6的膨胀销或者穿线护套，孔壁和四周筋位的连接位置做了圆弧过渡，避免挤压成型时应力集中导致的冷隔缺陷，也能提升整根型材的抗扭截面系数，在同等米重下比普通欧标3030型材的抗扭性能提升12%左右。四个侧边的T型槽槽口宽度做了微米级的尺寸收窄，挤压出料后经过自然时效的微量变形，刚好能卡在T型螺栓头部的公差带范围内，不会出现螺栓滑入后左右晃动的问题，槽底的平面度控制在0.05毫米以内，锁紧螺栓时螺母端面能完全贴合槽底，避免长期受载后螺母倾斜导致的框架松动。四周的封闭型腔壁厚做了差异化设计，靠近槽口的位置壁厚稍厚，抵消T型槽开槽带来的强度损失，型腔内部的筋位排布避开了后续加工的钻孔位置，用户在端面上打安装孔时不会钻到空心筋位导致攻丝滑牙。截面的四个外角做了微小的倒角处理，挤压完成后出料牵引时不会刮伤输送辊道，后续阳极氧化处理时也不会因为尖角电流集中导致的氧化膜厚度不均、色差问题。T型槽的槽口边缘做了0.2毫米的小圆角，用户在搭建框架时滑入螺栓不会刮伤手部，也能避免尖锐边缘划破安装时的线缆护套。整段型材的截面米重控制在合理区间，没有多余的冗余结构，既保证了框架搭建所需的结构强度，又不会因为过重增加设备机架的整体负载，针对需要做长度定制的场景，截面的对称度控制在0.03毫米以内，切割后两端面的平行度不会因为截面不对称出现偏差，拼接长框架时不用额外修磨端面就能保证拼接缝隙小于0.1毫米。
