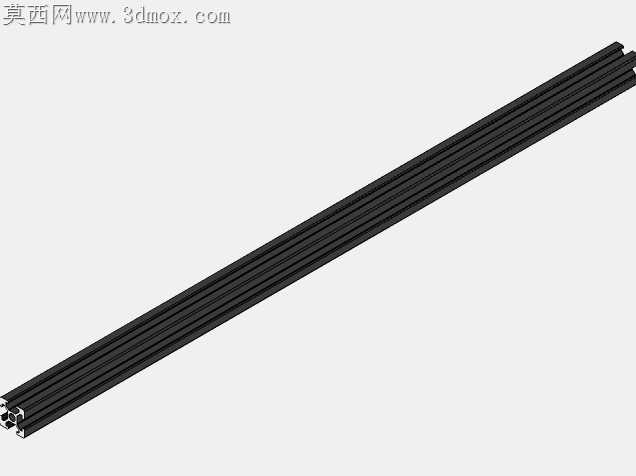

20×20规格V型槽直线导轨铝型材结构

常规20系铝型材做直线导轨使用时，常出现滑块运行卡滞、V型面磨损不均、拼接处错位超差的加工适配痛点，这款V型槽结构的铝型材正是针对这些现场问题做的定向优化。型材截面的V型导向槽直接集成在型材本体上，省去了后期加装导轨条的装配工序，也避免了外置导轨粘接或螺丝固定带来的形位公差累积，槽面的角度公差控制在±0.05°范围内，和配套滑块的V型滚轮接触时能形成均匀的线接触，不会出现局部点接触导致的 premature 磨损。中间的中空减重孔并非规则圆形，靠近V型槽的一侧做了局部加厚处理，抵消导轨受侧向载荷时的形变，型材四个角的T型槽位置和V型槽的相对位置做了偏移校准，当用T型螺栓固定型材到机架上时，锁紧力不会传导到V型导向面导致槽型变形，这点是很多通用2020铝型材改导轨时最容易忽略的细节，往往锁紧紧固件后导轨直线度直接超差0.1mm以上，滑块运行阻力陡增。型材端部的截面做了微小的倒角处理，不是常规的锐边设计，多根型材拼接做长导轨时，端部倒角能引导对接定位，不会因为端面的微小毛刺导致拼接处出现台阶，拼接后的导轨接缝处高度差可以控制在0.02mm以内，滚轮过缝时不会产生明显的顿挫感。V型槽的表面粗糙度设计对应挤压后的精拉工序，不需要后续二次铣削加工就能达到导向面的粗糙度要求，减少加工工序的同时也避免了二次装夹带来的形位误差。型材侧壁的壁厚做了非等厚设计，导向侧壁厚比非导向侧厚1.2mm，在不明显增加型材整体重量的前提下，提升了导向侧的抗弯曲形变能力，当滑块带负载运行到型材跨距中间位置时，导向面的下挠量比等壁厚2020型材低40%左右，能满足轻载自动化模组的直线运行精度要求。中间空腔的尺寸刚好适配标准M6螺母的滑入，不需要额外在型材上攻丝，安装传感器、限位挡块等附件时可以直接在空腔内滑入螺母固定，不会干涉V型槽的导向运行空间。
