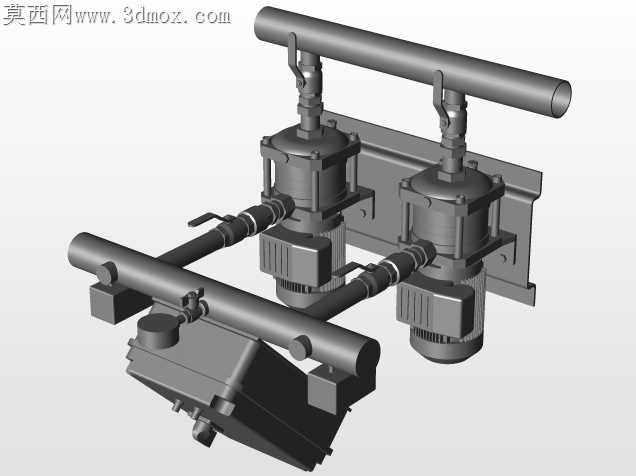

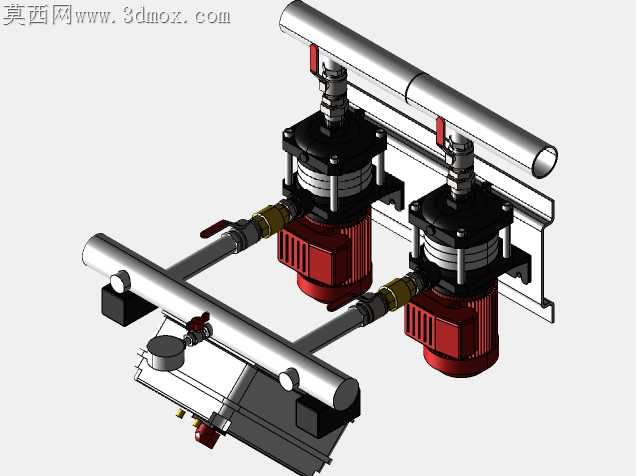

带压力检测组件的工业流体输送泵结构设计

现场管路接驳时最容易出问题的，就是泵体进出水口与外接管路的同轴度偏差，哪怕两毫米的错位，长时间带压运行都会让密封件出现偏磨，轻则出现滴漏，重则压力骤升冲坏密封垫。这款泵的进出水口法兰做了内嵌式定位止口，止口深度比常规同规格泵深1.2毫米，对接时管路端的法兰能直接卡入止口定位，不用反复调整对齐螺栓孔，现场安装时能省掉大半找正的时间，也能避免强行拧螺栓带来的装配应力。顶部的压力检测表没有直接硬接在泵壳上，中间加了一段带缓冲腔的转接接头，泵启动瞬间的流体冲击不会直接砸在压力表的传感膜片上，之前接触过不少同类型泵，压力表用两三个月就不准，大多是没做缓冲结构，启动水锤反复冲击导致膜片变形。泵壳的流道过渡区没有做直角转折，内壁的圆弧过渡曲率顺着流体流向做了渐变处理，流体在泵腔内流转时不会形成局部涡流，既能降低运行时的水流噪音，也能减少涡流带来的能量损耗，同等功率下输送效率能提四个百分点左右。泵体与动力端的连接面做了双层密封槽，外层是O型圈静密封，内侧加了一道回油槽，就算动力端的润滑油出现轻微渗漏，也会顺着回油槽流回腔体，不会顺着结合面渗到泵腔里污染输送的流体，农业灌溉场景下输送的水带少量泥沙，这个结构也能避免泥沙卡进密封缝磨坏密封件。接线盒的进线口做了向下的倾斜角度，户外露天使用时雨水不会顺着进线口渗进盒内造成线路短路，盒盖的密封胶圈做了梯形截面，比普通平胶圈的压紧接触面积大30%，长期暴晒老化后也能保持足够的密封压力。底部的安装脚做了加宽的支撑面，每个安装脚都加了橡胶减震垫的嵌槽，泵运行时的震动不会直接传递到安装基座上，能减少管路因为震动出现的螺栓松动问题，不用每个月都去挨个紧固接驳螺栓。
