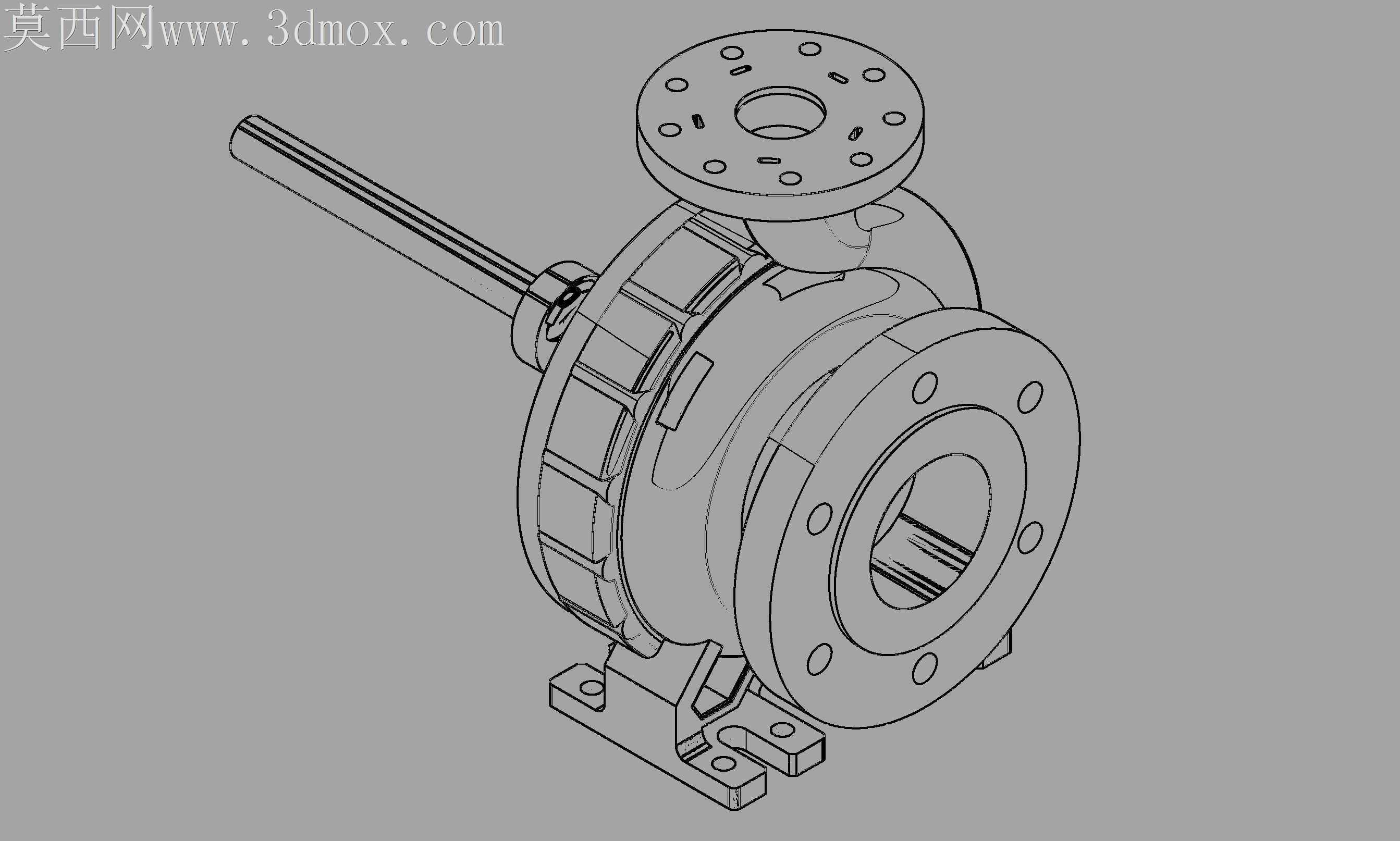

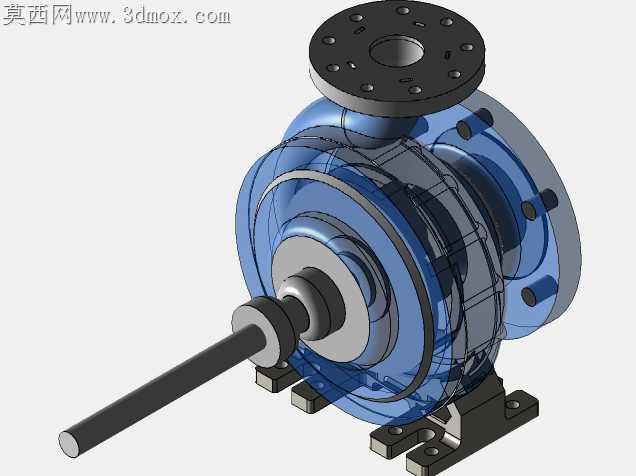

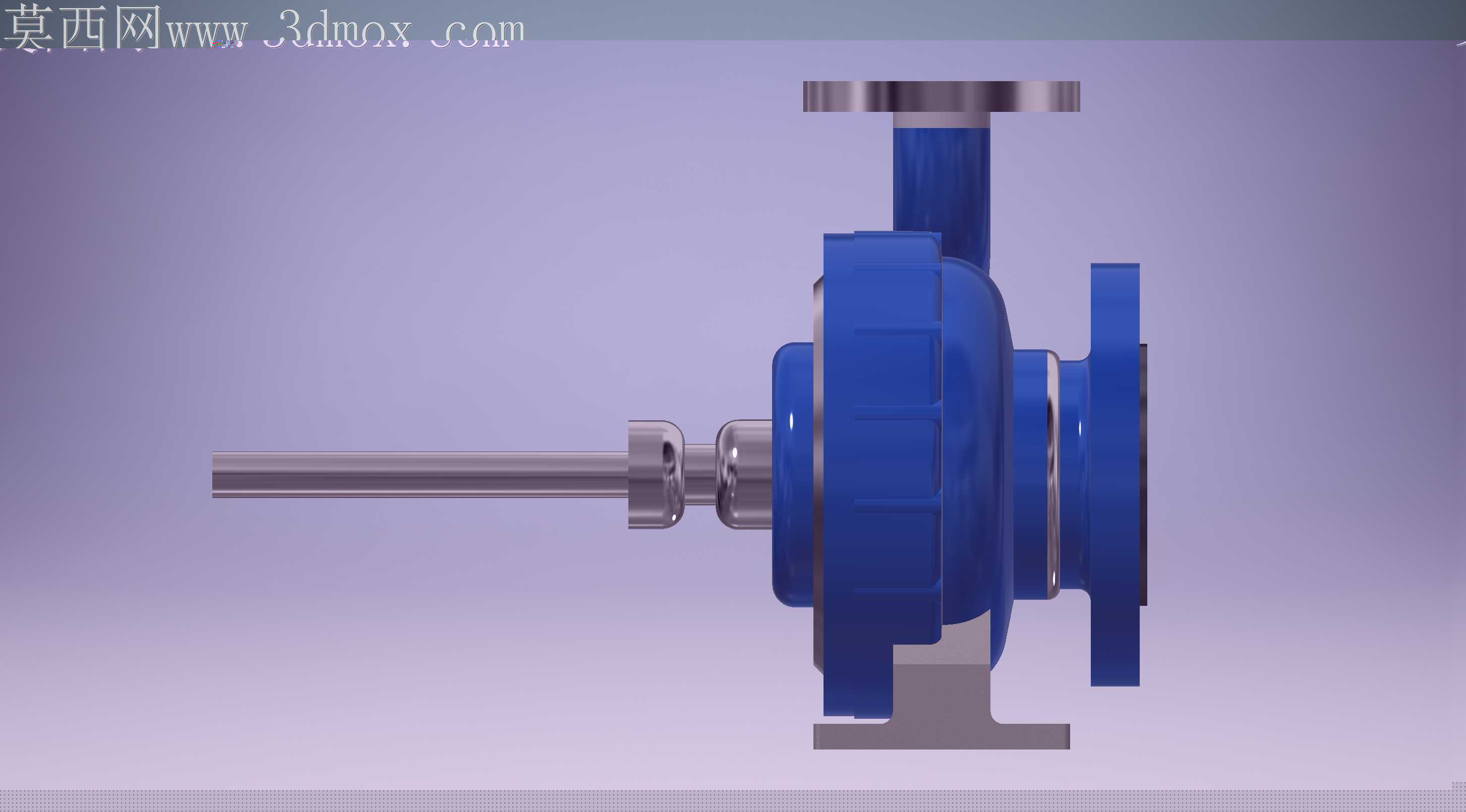

离心泵蜗壳叶轮三角结构流体部件

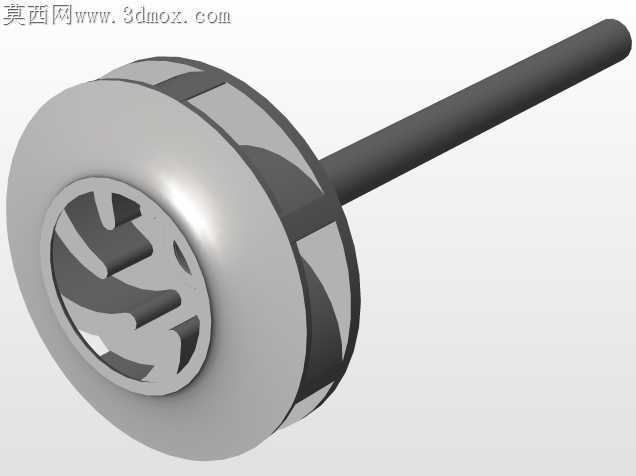

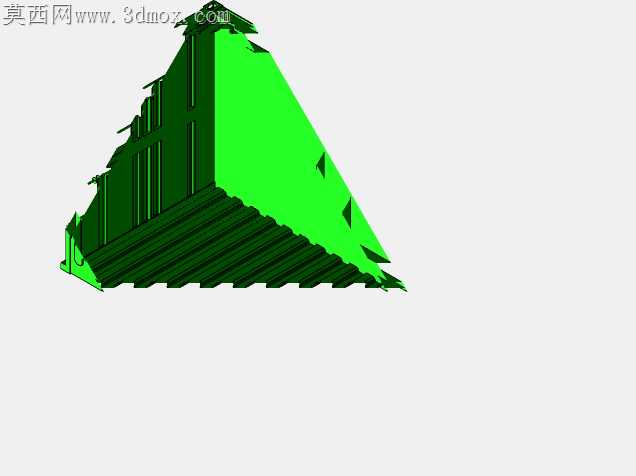

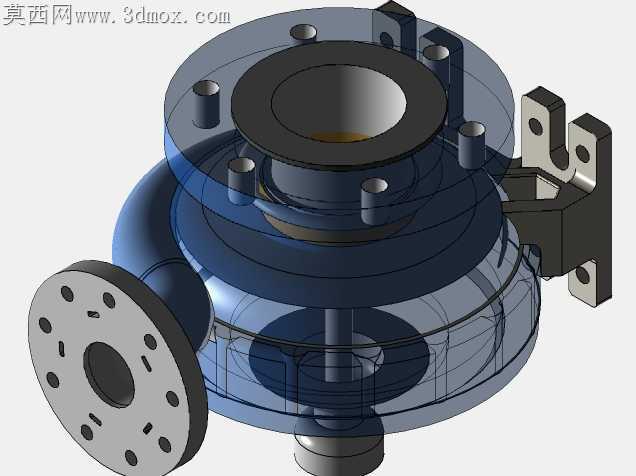

现场检修更换离心泵过流部件时，常遇到蜗壳与叶轮配合间隙不均引发的容积损失骤增问题，小流量工况下还会出现叶道涡诱发的机组振动，这套三角构型的过流部件结构，正是针对这类现场痛点做的定向优化。三角棱边的加强筋并非随意排布，每道筋的走向都顺着流体在蜗壳内的旋向延伸，既可以抵消高压流体对蜗壳壁面的持续冲刷，还能避免铸造时壁厚不均带来的冷却变形，以往常规蜗壳在尖角位置容易出现的应力集中，顺着筋条的弧度做了渐变过渡，壁厚从进口到出口按流速变化梯度做了不等厚设计，高压区壁厚比低压区厚3毫米，既控制了整体铸件重量，又能扛住额定工况下的水压冲击。叶轮的叶片出口边做了斜切处理，和三角蜗壳的扩散段型线精准匹配，不会出现常规设计里叶片出口和蜗壳隔舌的动静干涉，以往隔舌位置容易出现的压力脉动，在这套结构里因为叶片出口角和蜗壳螺旋角的匹配度提升，脉动幅值能降四成左右。三角构型的安装基准面做了三个定位凸台，现场装配时不需要反复打表找正，凸台的平面度公差控制在0.02毫米以内，和泵体的配合止口做了小间隙配合，既方便检修时快速拆装，又不会因为间隙过大出现运行时的部件错位。过流表面的圆角过渡全部做了连续曲率处理，没有突兀的折角，流体在流道内流动时不会出现局部脱流，小流量工况下的驼峰特性被明显削弱，启动时不会出现扬程突跳的问题。蜗壳的支脚位置和三角棱边的加强筋连为一体，运行时的振动可以顺着筋条传递到支脚，再传导到泵座，不会在蜗壳壁面形成应力集中点，长期运行也不容易出现壁面疲劳开裂的问题。叶轮的轮毂位置做了卸荷槽，平衡掉大部分轴向力，不需要额外加大止推轴承的载荷，能延长轴承的更换周期。这套结构适配常规的清水输送工况，也能应对含少量固体颗粒的介质，过流面的硬化处理顺着三角筋的走向做，不会出现涂层厚薄不均的问题，长期冲刷也不容易出现涂层脱落。
