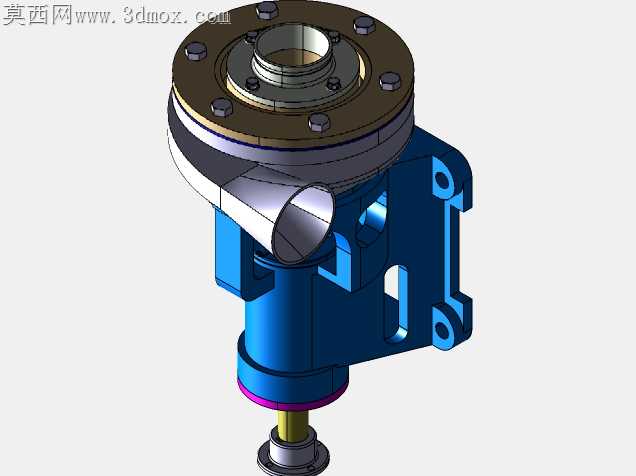

单级悬臂式离心泵结构设计展示

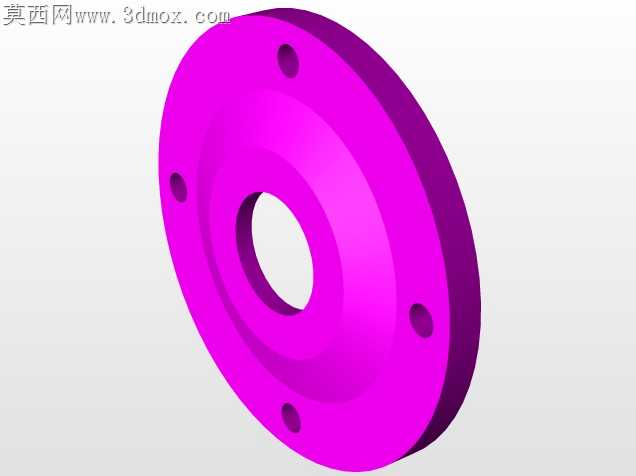

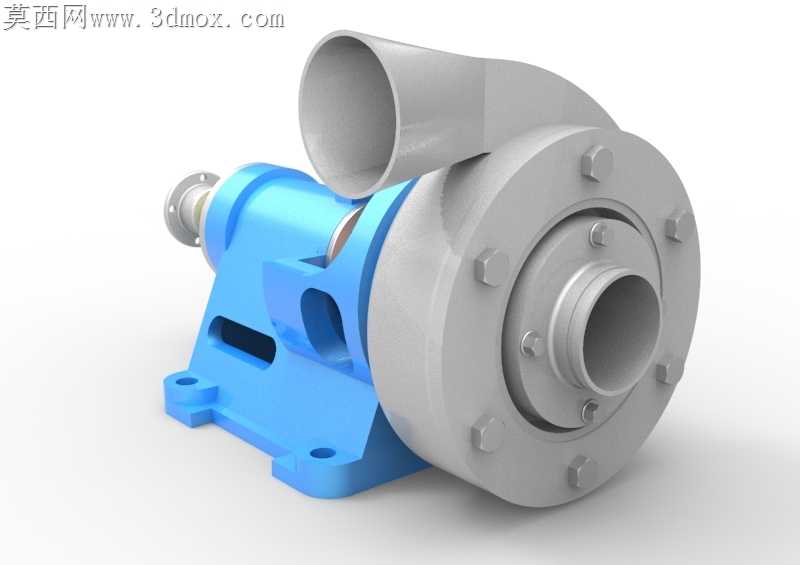

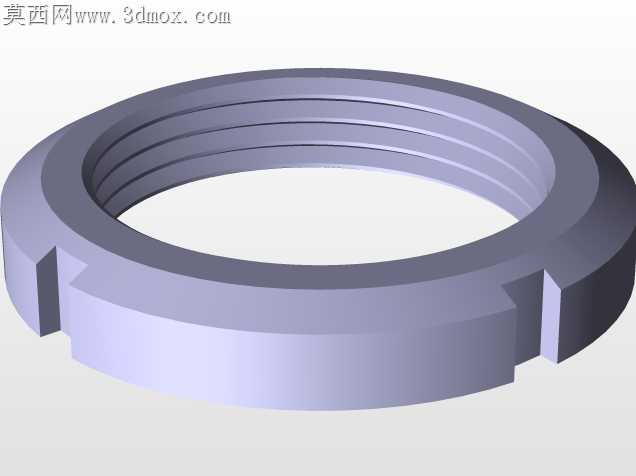

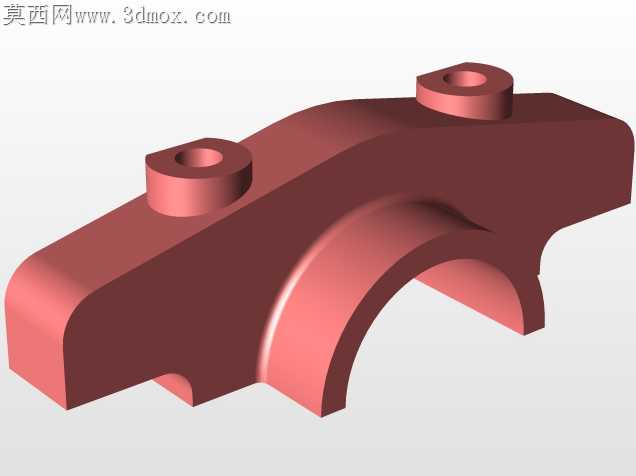

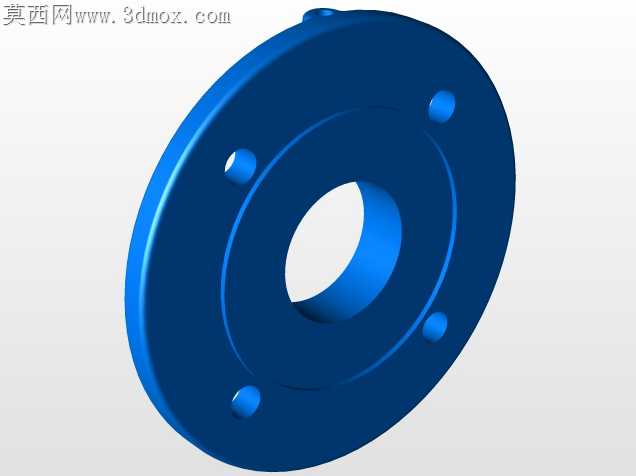

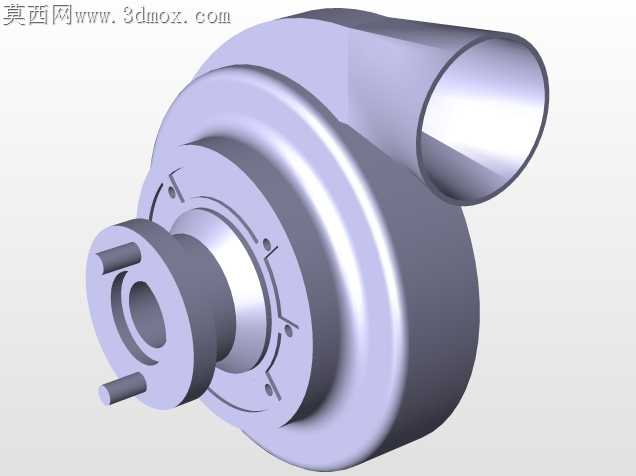

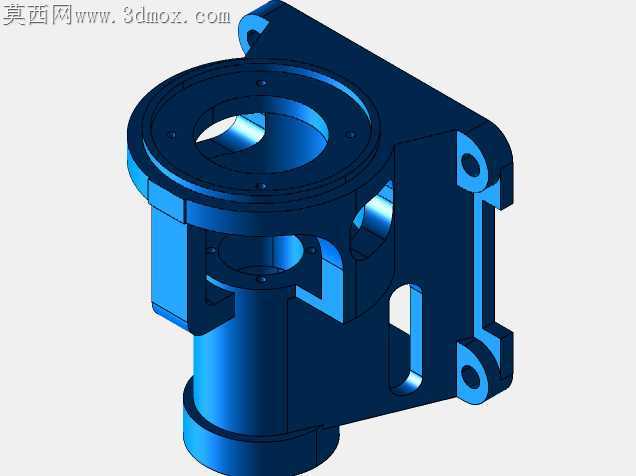

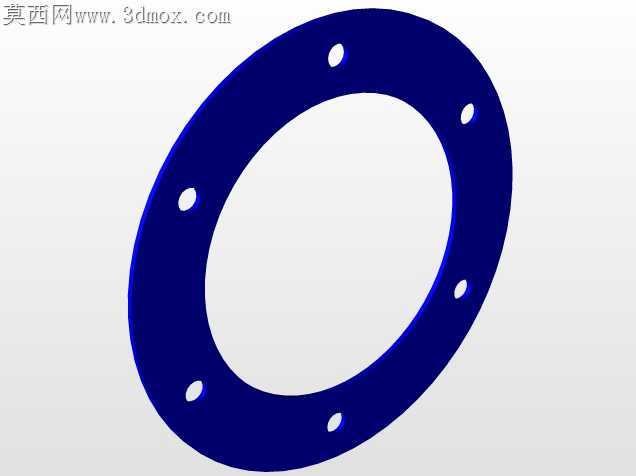

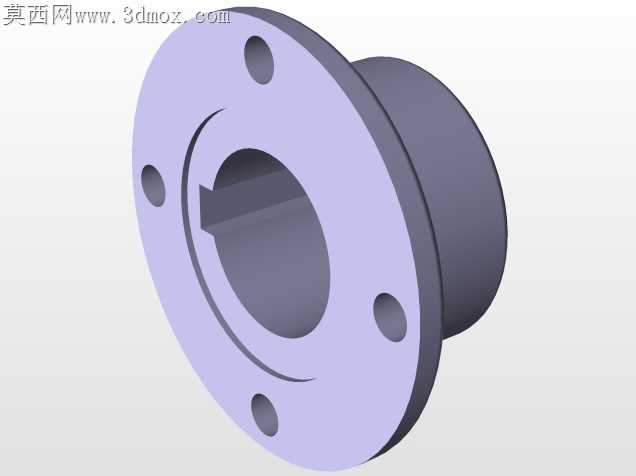

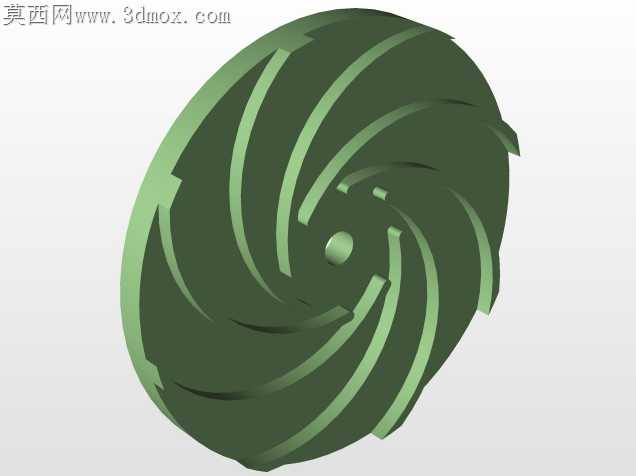

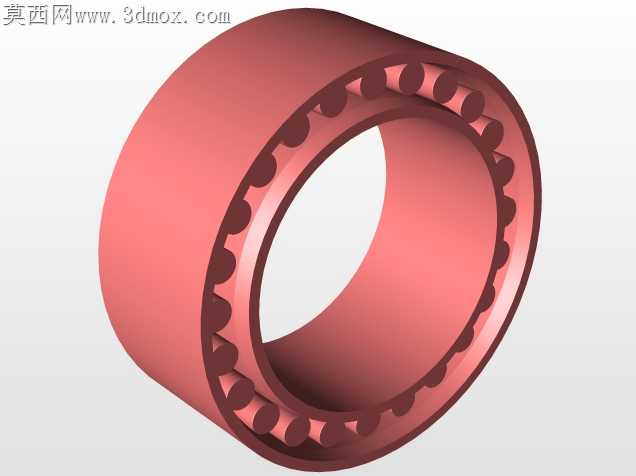

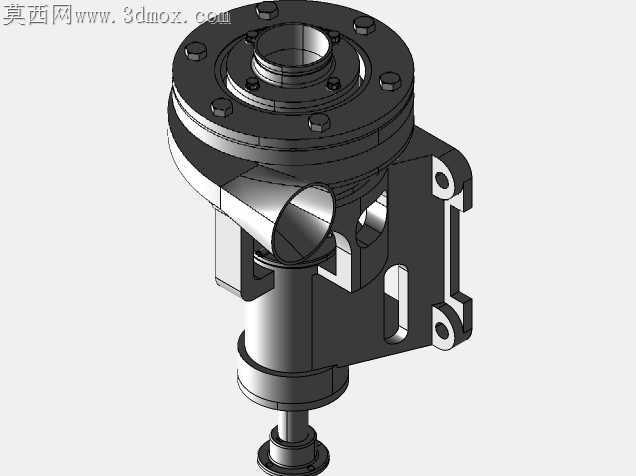

车间里常碰到老式单级离心泵装配后同轴度偏差超差，运行三五个月就出现密封泄漏、轴承过热的问题，根源多在泵脚与泵壳连接面的加工基准没对齐，带底座的一体式支架设计能把这类隐患压到最低。蓝色铸铁底座的安装孔做了长圆孔微调余量，不用在现场配打地脚螺栓，找正的时候能顺着轴向微调泵体位置，抵消管路对接带来的拉扯应力，避免泵壳受额外弯矩导致密封面错位。泵壳的涡室曲面做了等壁厚过渡，没有突变的壁厚差，铸造时不会出现局部缩松，机加工时卡盘夹持泵壳外缘，一次装夹就能完成密封口环、轴承孔的精加工，不用二次找正带来的形位公差偏差。叶轮端的螺栓排布做了等距圆周均分，每个螺栓的预紧力偏差控制在百分之五以内，不会因为局部压合过紧导致泵壳端面变形，密封垫的压缩量均匀，能承受1.6MPa的工作压力不渗漏。轴承座部分的油室做了倾斜回油槽，润滑油能顺着槽流回油池，不会在轴端堆积导致油封被冲破，轴伸端的密封槽留了0.2mm的公差带，既能装骨架油封也能换装机械密封，适配不同工况的密封需求。进出口法兰的密封面做了凸台结构，比普通平法兰的密封比压高百分之三十，输送含少量杂质的介质时也不会出现法兰面渗漏，进口的喇叭口曲面做了顺滑过渡，没有直角拐点，介质进入叶轮时的湍流损失能降低百分之八左右。泵脚的加强筋做了圆弧过渡，没有直角应力集中点，泵体运行时的振动不会在筋板根部产生疲劳裂纹，长期运行的结构稳定性更强。装配时轴套与轴的配合选了H7/k6的过渡配合，既不会因为配合过紧导致拆装困难，也不会因为间隙过大出现轴套窜动，叶轮锁紧螺母的止动垫片刚好卡在轴的卡槽里，不会因为叶轮反转导致螺母松脱。
