L298N双路电机驱动控制板结构设计

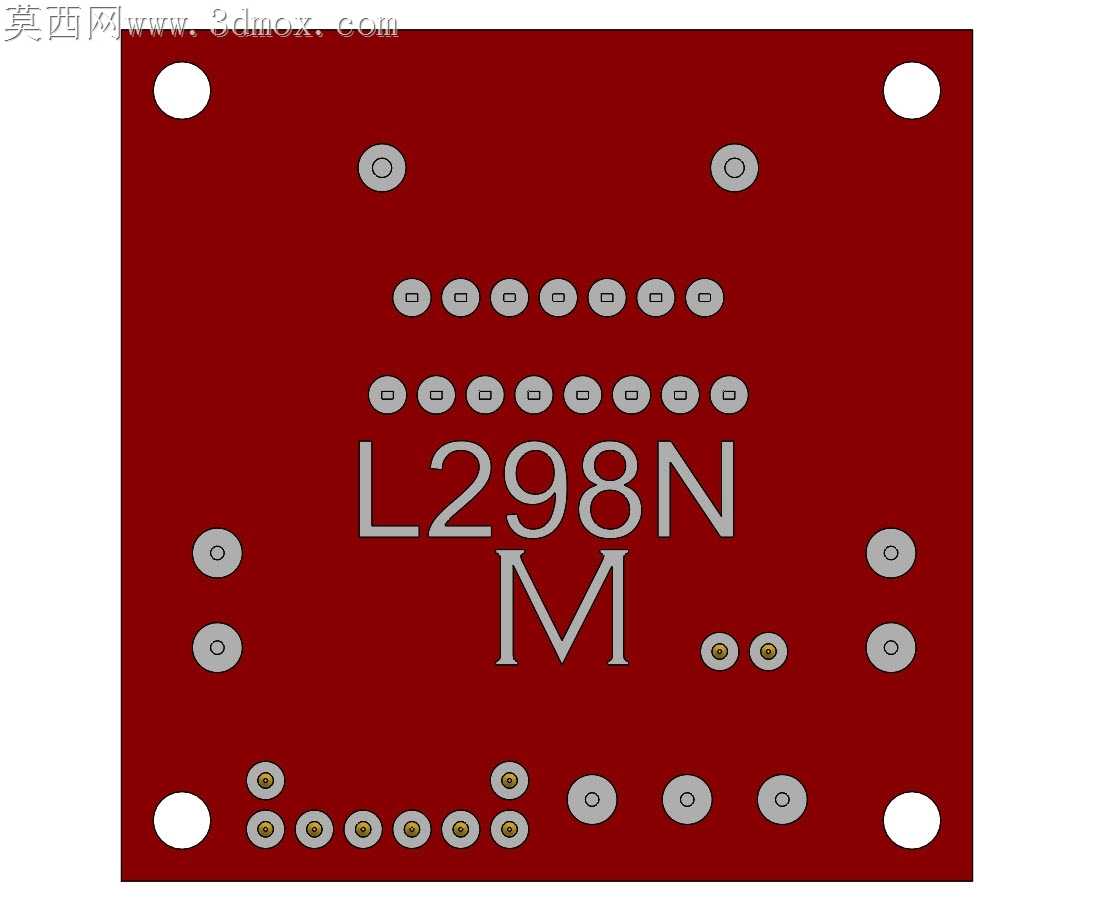

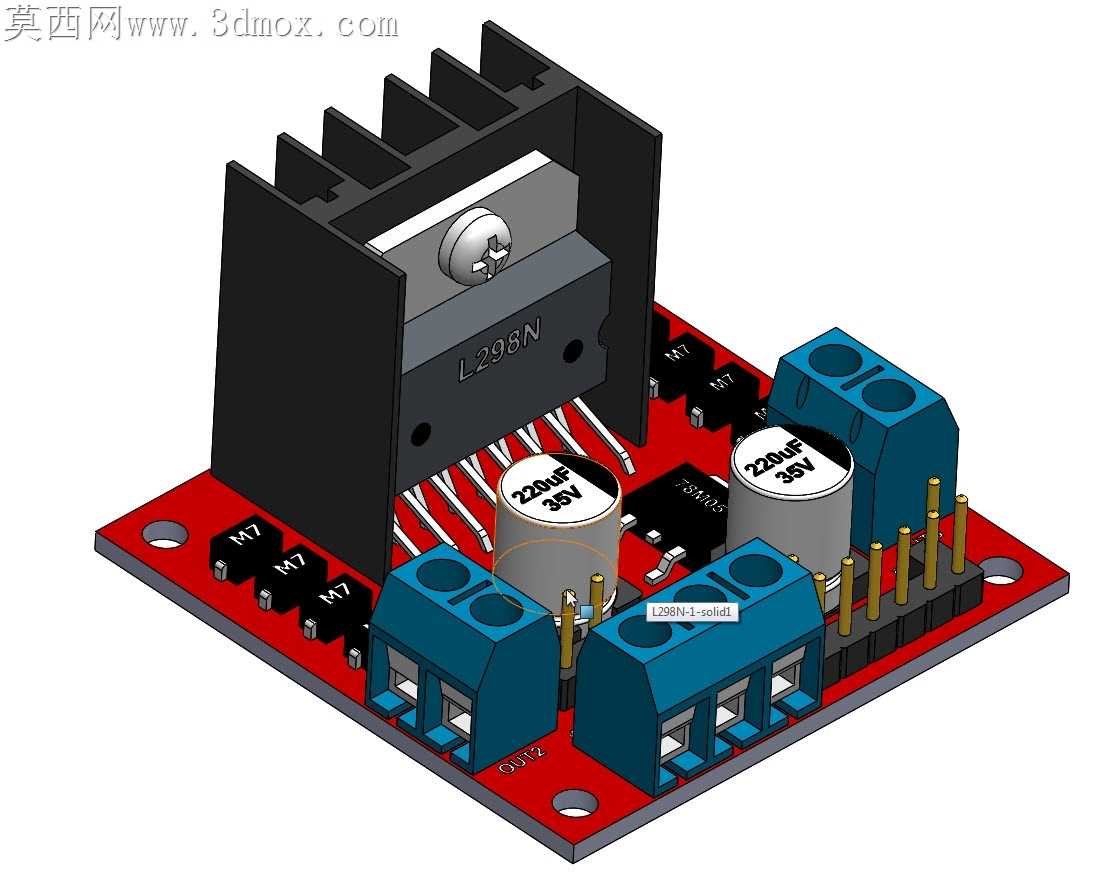

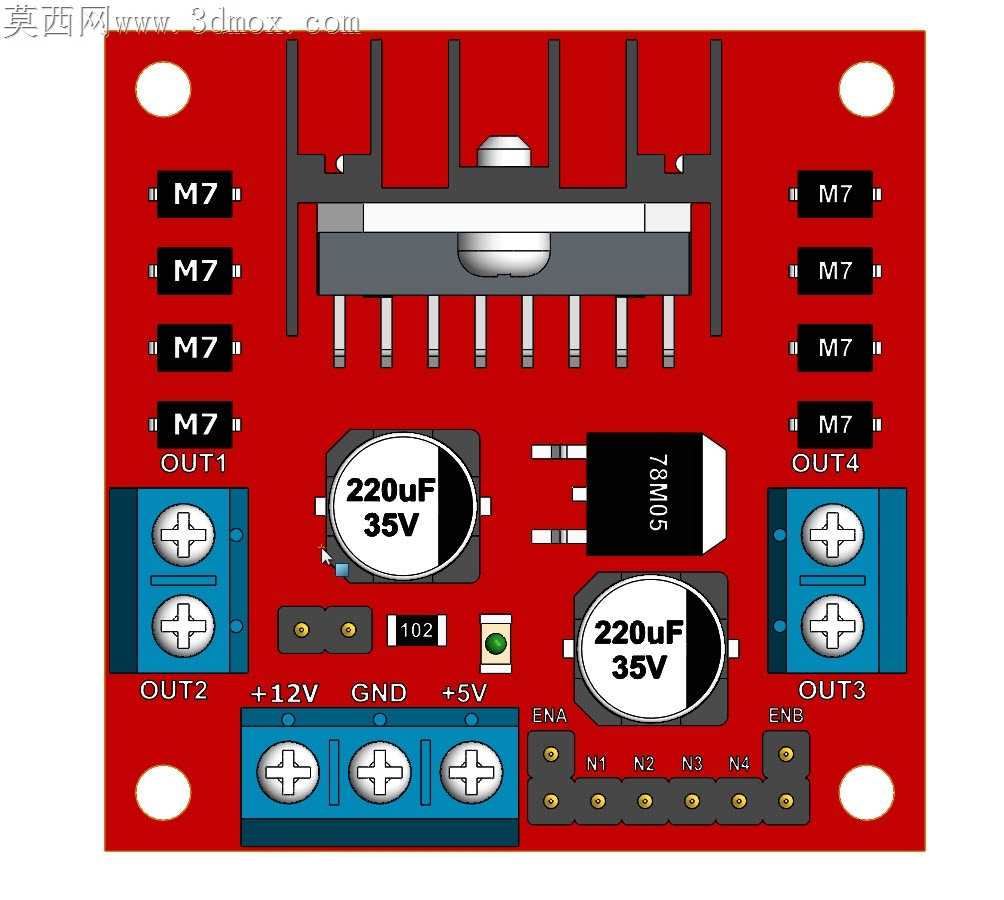

常规市售L298N驱动板普遍存在安装孔位公差偏移、元件排布挤占接线空间的问题，实际装机时经常出现接线端子与安装立柱干涉、散热片贴装歪斜导致芯片过热降频的隐患，这款38mm中心距版本的驱动板模型，从装配适配的角度对所有细节做了落地性调整。板上四个M7标识的固定孔位严格对齐38mm中心距标准，孔位边缘预留了0.2mm的沉台余量，适配常用的M3铜柱安装时不会出现顶起PCB板导致虚焊的问题，主芯片上方的散热片模型还原了真实的引脚避让槽，不会出现散热片压弯芯片引脚的装配矛盾。电源输入区域的+12V、GND、+5V三个接线端子做了间距优化，相邻端子之间留出了3.2mm的安全间隙，插入16AWG导线时不会出现线皮挤压短路的风险，板载的两颗220uF电解电容特意做了引脚长度的差异化建模，电容底部与PCB板面预留0.5mm的涂胶空间，实际生产时可以点胶固定电容，避免设备震动时电容引脚脱焊。78M05稳压芯片的位置特意挪离了主功率回路区域，减少大电流走线对稳压输出的纹波干扰，输出端的四个电机接线端子对应OUT1到OUT4的标识做了凸台建模，丝印位置不会被接线端子的压线帽遮挡，现场接线时不用反复翻找丝印标识。板上的102可调电阻、电源指示灯都做了装配公差适配，可调电阻的调节旋钮高度比周边电容顶面低1mm，安装外壳时不会被外壳内壁顶住导致调节失效，指示灯的导光孔位置对齐常规驱动板外壳的开孔位，不用额外打磨外壳就能看到电源状态。PCB板的四个角做了R2的圆角处理，不会出现尖角划破导线绝缘层的问题，背面的标识凸台还原了版本区分的设计，同系列不同参数的驱动板混装时可以快速通过背面标识区分，不用反复测量输出参数。所有元件的模型都做了可移动的分体设计，后续改版调整元件位置时不用重新绘制整个PCB基体，直接移动对应元件的实体就能快速验证新的排布方案，接线端子的压线口做了真实的斜角导向结构，插线时导线能顺着斜角滑入压线位，不用反复对准孔位浪费装配时间。
