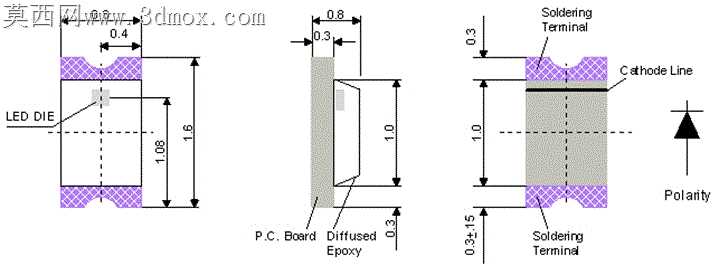

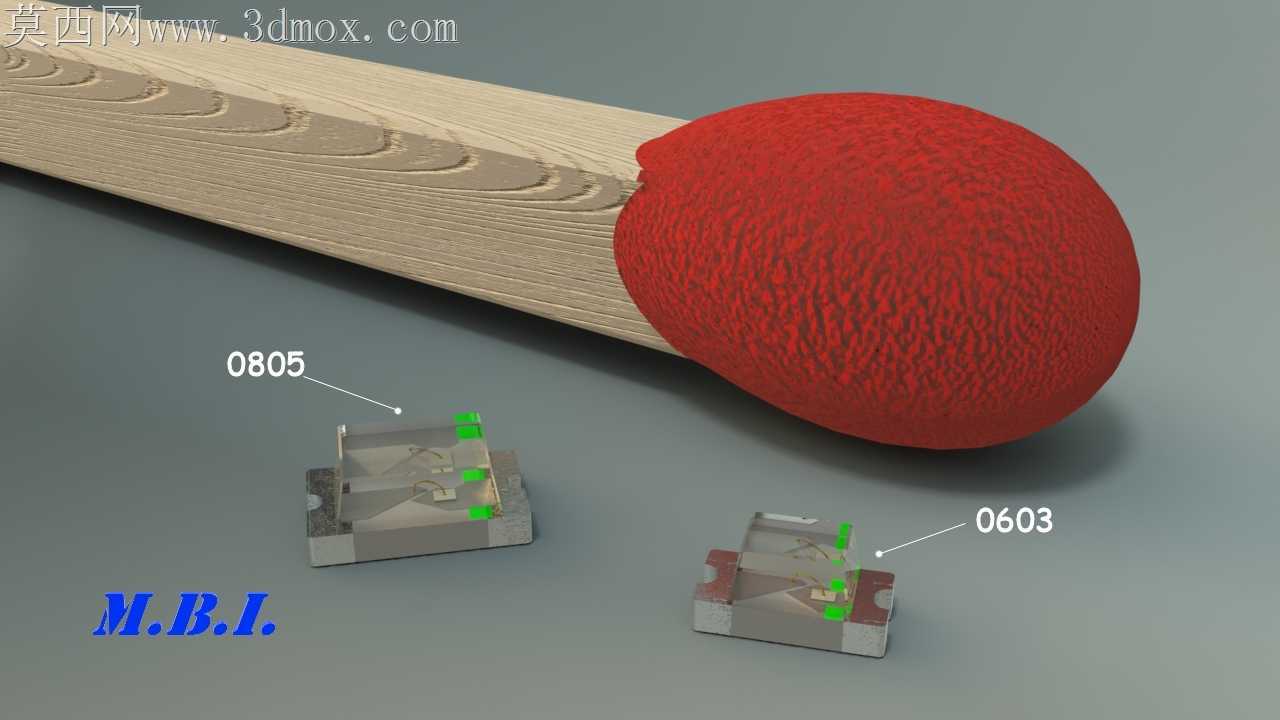

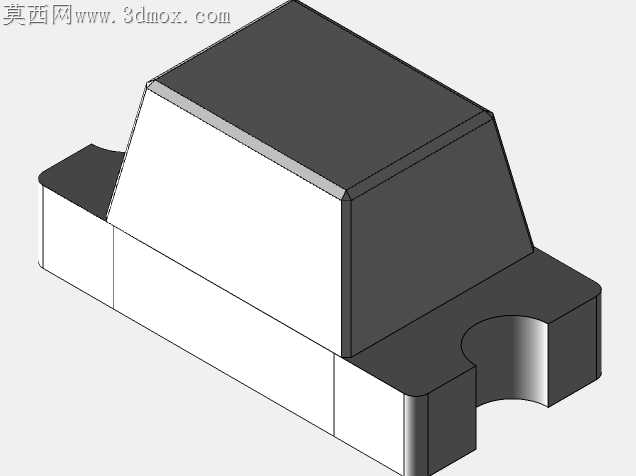

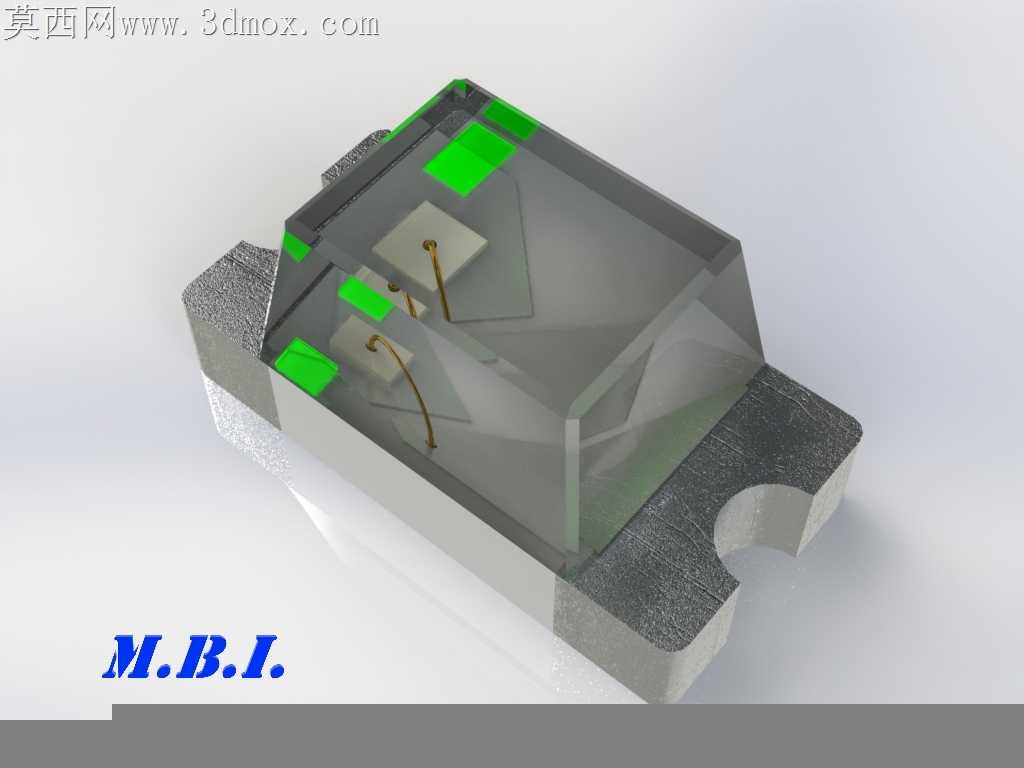

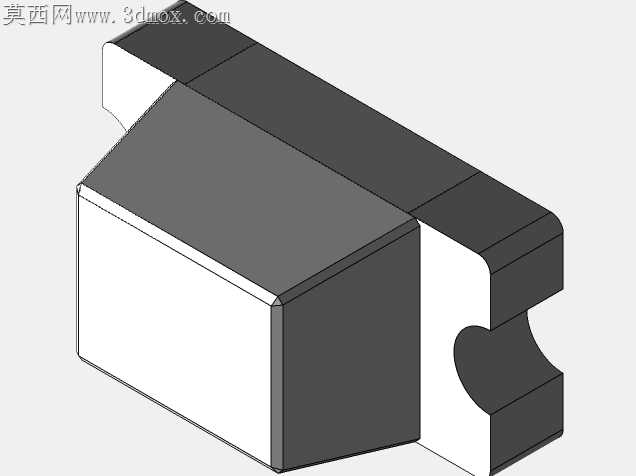

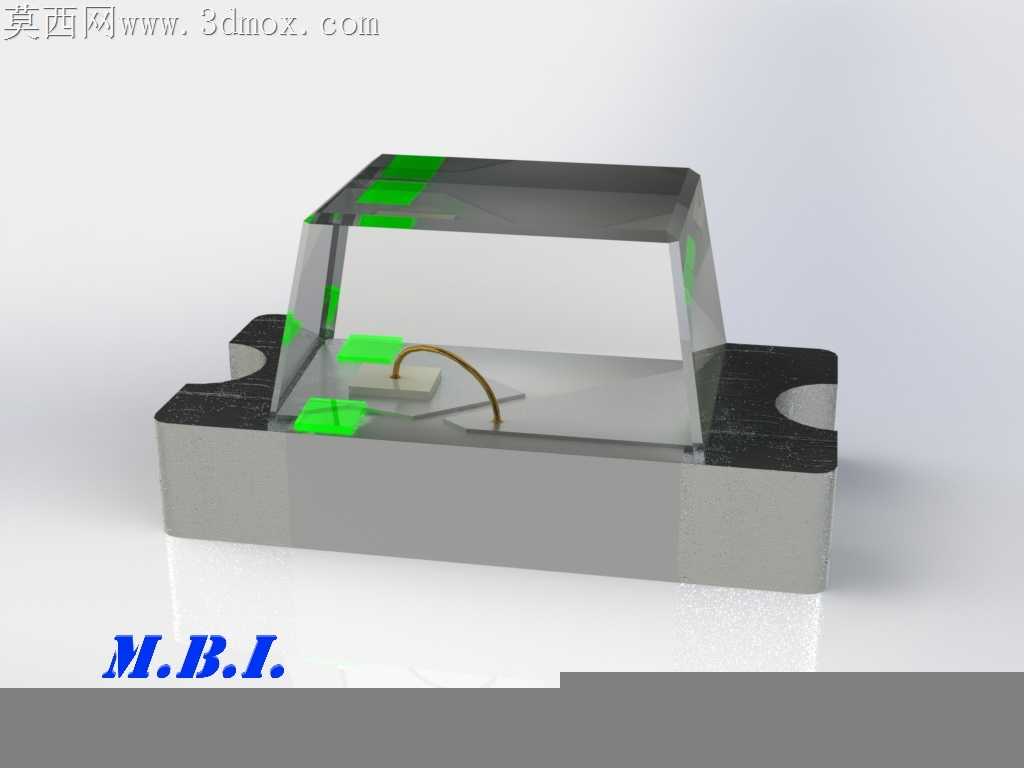

电子制造产线上,表贴元器件的封装尺寸公差失控,往往是SMT回流焊环节出现虚焊、立碑、偏移的核心诱因,这类微型贴片LED的结构建模,核心要服务于贴片加工的公差适配需求。0603规格对应公制1608尺寸,长宽标称1.6mm、0.8mm,0805规格对应公制2012尺寸,长宽标称2.0mm、1.2mm,建模时没有直接套用标称尺寸做规整方块,而是在焊盘外延处预留了0.05mm的工艺倒角,避免钢网开孔时出现尖角漏锡不均的问题。封装胶体的弧面没有做理想化的光滑球面,参考实际量产的模塑封胶纹理做了细微的表面粗糙度还原,这处细节看似无关紧要,实则在做AOI光学检测的仿真调试时,能准确还原胶体表面的反光特性,避免检测算法把胶体表面的模塑纹理误判为外观缺陷。引脚的弯折角度没有按理论90度直角建模,实际冲压成型的引脚会存在1-2度的脱模斜度,焊盘与引脚贴合的面做了0.02mm的微凸处理,模拟回流焊时焊锡融化后引脚与PCB焊盘的共面贴合间隙,避免建模时的理想平面贴合误导后续的钢网厚度设计。两款不同封装的LED并排展示时特意加入了火柴头的尺寸参照,能直观感知这类微型元器件的实际体量,避免结构设计时出现封装占位误判。胶体内部的发光芯片位置没有做居中放置,实际量产的贴片LED受固晶工艺限制,芯片会存在0.1mm以内的位置偏移,建模时还原了这一偏移量,能更准确模拟出光角度的偏差范围,给后续导光结构的设计留出冗余。引脚的镀层厚度也做了等效还原,虽然微米级的镀层在宏观渲染中看不出明显差异,但在做装配干涉检查时,能避免因忽略镀层厚度导致的封装与焊盘间隙计算错误。这类微型元器件的建模不需要复杂的曲面重构,每一处尺寸微调都对应实际生产中的工艺痛点,比如封装体底部的脱模斜度,是为了适配注塑脱模时的顶出需求,避免胶体出现顶白缺陷;焊盘表面的微粗糙处理,是为了模拟焊盘的氧化层粗糙度,更准确还原焊锡的浸润爬升效果。很多时候这类通用元器件的模型被做得过于理想化,反而会给后续的PCB设计、SMT工艺仿真带来误导,把量产中实际存在的工艺偏差、结构细节还原到模型中,才能让三维模型真正服务于生产端的需求,而不是仅做外观展示用。
