卡车自动牵引挂接装置结构设计

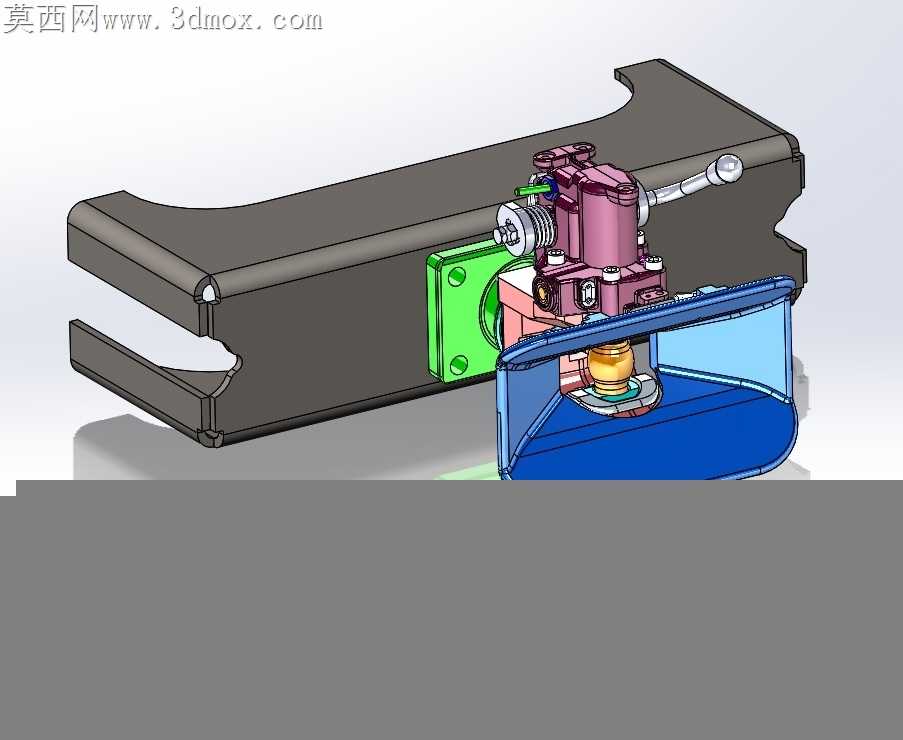

重载卡车牵引挂接场景里，传统手动挂接装置常出现对位偏差导致的锁止销卡滞、长期颠簸工况下连接副磨损过快的问题，这套自动牵引挂接装置的结构设计，从根源上规避了这类现场故障。挂接座与卡车纵梁连接的安装面做了沉头孔避让设计，螺栓装配后端面完全贴合安装基准面，不会出现凸台干涉导致的连接虚位，绿色安装座的定位凸台与纵梁预留槽采用小间隙过渡配合，装配时无需反复调整对位，能直接卡入预设位置，大幅降低现场装配的工时消耗。核心锁止机构的紫色阀组部分，将手动操作手柄的转动行程做了限位凸台约束，手柄扳动到锁止位时会被凸台卡滞，不会出现过转导致的内部拨叉断裂，拨叉与锁止销的连接部位采用腰型孔补偿装配公差，即便零件加工存在小幅尺寸偏差，也能顺畅完成锁止动作，不会出现卡滞。蓝色防尘护罩的边缘做了翻边卡扣设计，直接卡入挂接座的预留卡槽，无需额外螺丝固定，日常维护时徒手就能拆卸清理内部积尘，护罩的曲面弧度完全避让锁止销的运动轨迹，挂接脱开过程中不会出现剐蹭磨损。牵引对接的导向口做了大角度喇叭口导入设计，牵引销进入时即便存在小幅对位偏差，也能顺着导向斜面滑入锁止位，无需驾驶员反复倒车调整对位，适配场站快速转挂的作业需求。锁止部位的接触端面做了淬火硬化层的结构预留，对应位置的零件厚度比非接触区厚3毫米，长期承受牵引冲击载荷时不会出现凹陷变形，锁止可靠性大幅提升。气路接口的位置设置在阀组侧方的避让槽内，接装气管后接头不会突出于装置外轮廓，车辆行驶过程中不会被飞溅的碎石磕碰损坏气管接头。整套装置的所有活动部件都预留了润滑脂注油通道，日常保养时无需拆解结构，直接通过注油嘴就能给所有运动副加注润滑脂，降低长期使用的维护成本。
