三角转子万克尔发动机教学剖视结构

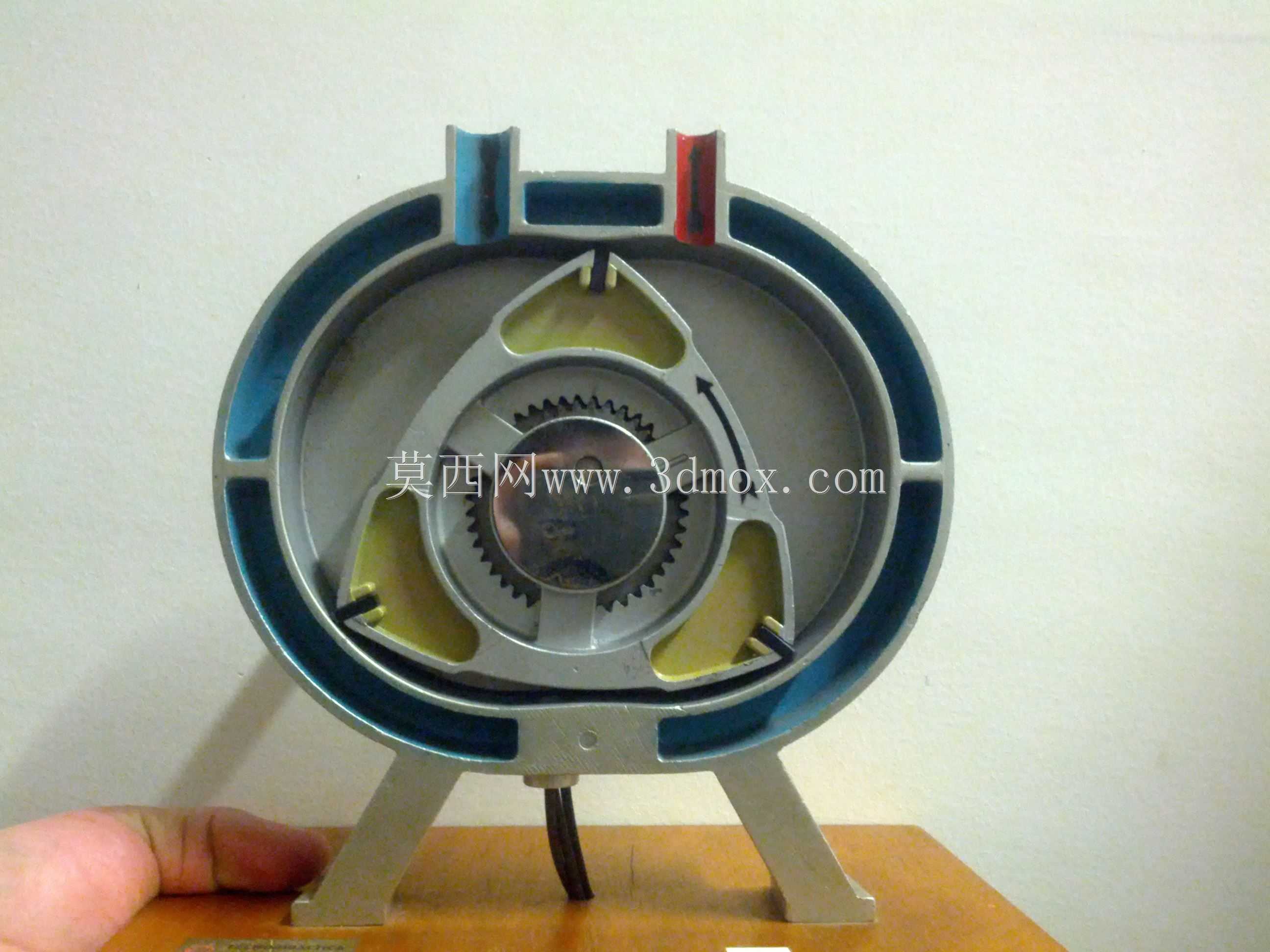

　　这套三角转子万克尔发动机结构以教学剖视形式呈现，重点不在追求整机外覆盖件的完整度，而在于把转子发动机内部最容易被误解的运动关系直接暴露出来。模型主体采用近似椭圆形的缸体轮廓，内部加工出长短轴交替变化的双弧缸体型线，三角转子置于型腔内，通过内齿圈、固定齿轮和偏心输出轴形成行星运动。与常见往复式活塞发动机不同，它没有曲柄连杆机构的往复惯性件，转子本身在绕输出轴公转的同时还进行自转，三个分隔腔室随转子位置连续变化容积，依次完成进气、压缩、燃烧膨胀和排气过程。

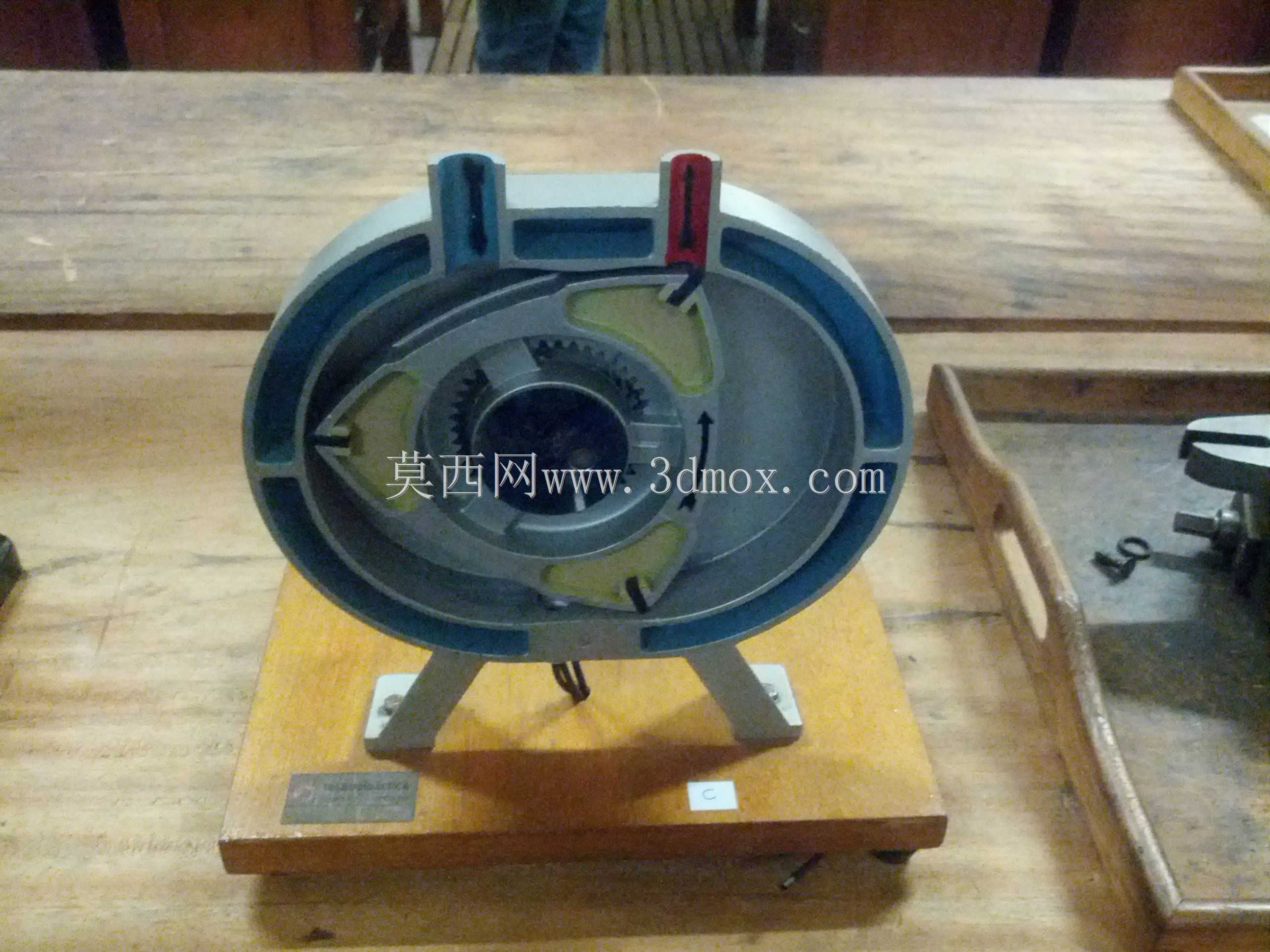

　　从课堂和实验室使用场景看，这类装置适合放在机械原理、内燃机结构、汽车动力系统以及三维运动分析课程中。学生可以直接观察三角转子顶点密封片如何沿缸体型线滑动，理解进气口、排气口与燃烧室容积变化之间的时序关系；也可以结合偏心轴相位，分析转子自转与输出轴公转之间的传动比。模型顶部用不同颜色标示进、排气通道位置，红色与蓝色区域形成直观区分，使气流方向和工作循环不再只停留在二维原理图上。对于结构设计人员，这种剖视表达还能用于评审密封片弹簧、转子凹坑、端盖配合、轴承支承和通道开口之间的空间干涉。

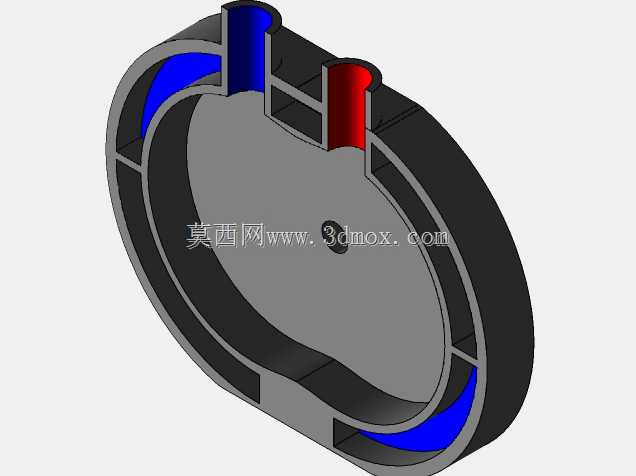

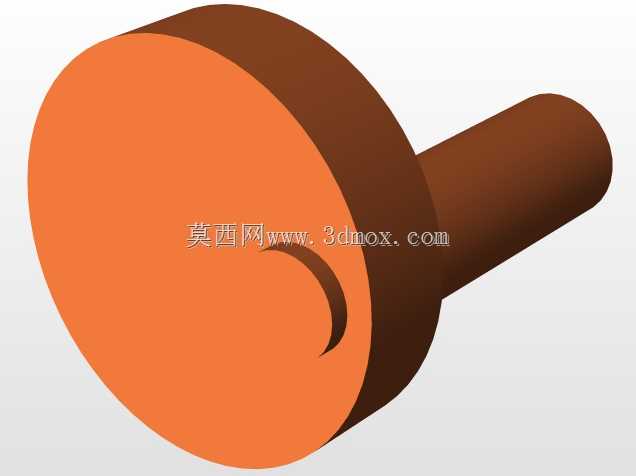

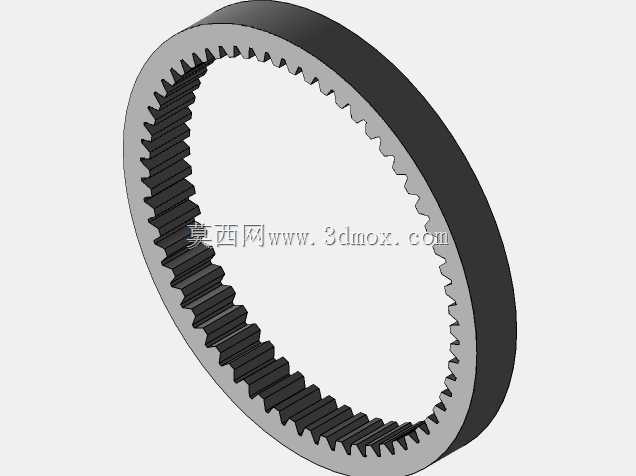

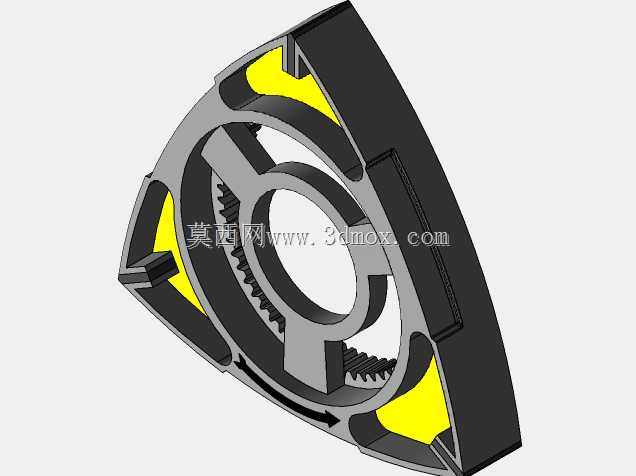

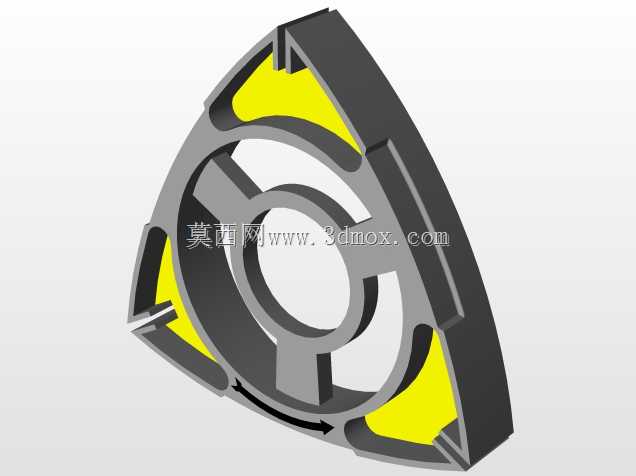

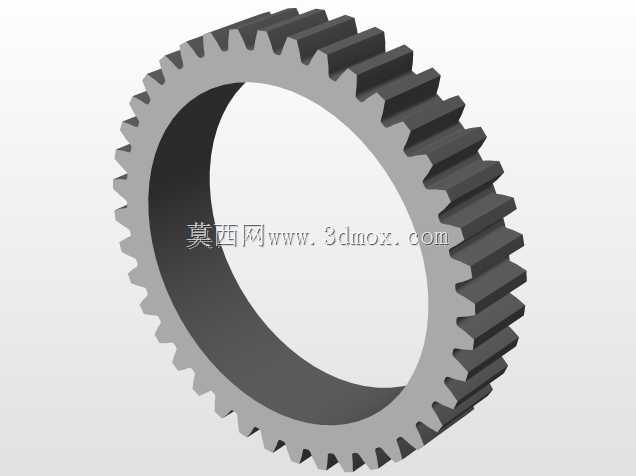

　　设计思路上，缸体被沿轴向切开并保留主要壁厚，外侧环形轮廓与内部型面之间留有足够的冷却或加强区域。三角转子的三个圆弧边并非随意绘制，其顶点轨迹必须与缸体型线保持连续接触，转子内齿圈与中心固定齿轮的节圆关系决定了输出轴的运动规律。若在三维建模中重建该机构，应先确定偏心距、转子半径、偏心轴颈直径和齿轮参数，再由包络关系生成缸体型线，而不是简单画出外观相似的三角形。端盖需要承担转子轴向定位和密封面作用，螺栓布置应避开进排气通道，并保证端面压紧均匀。

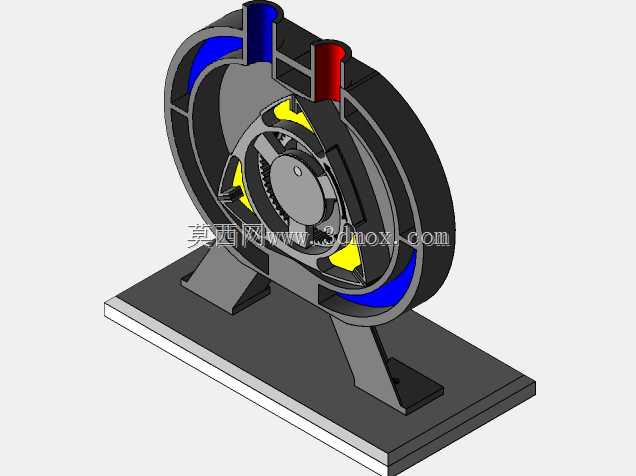

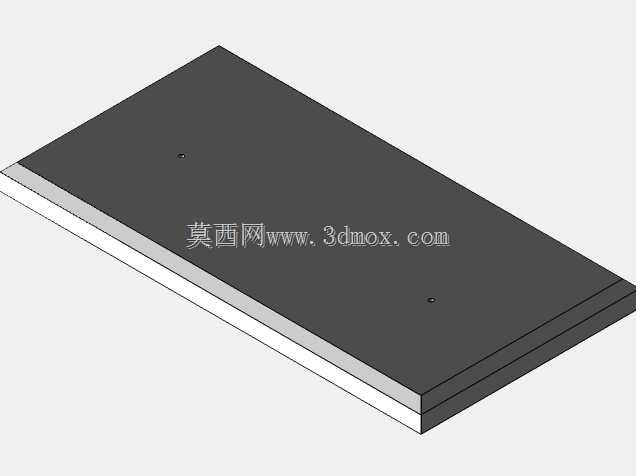

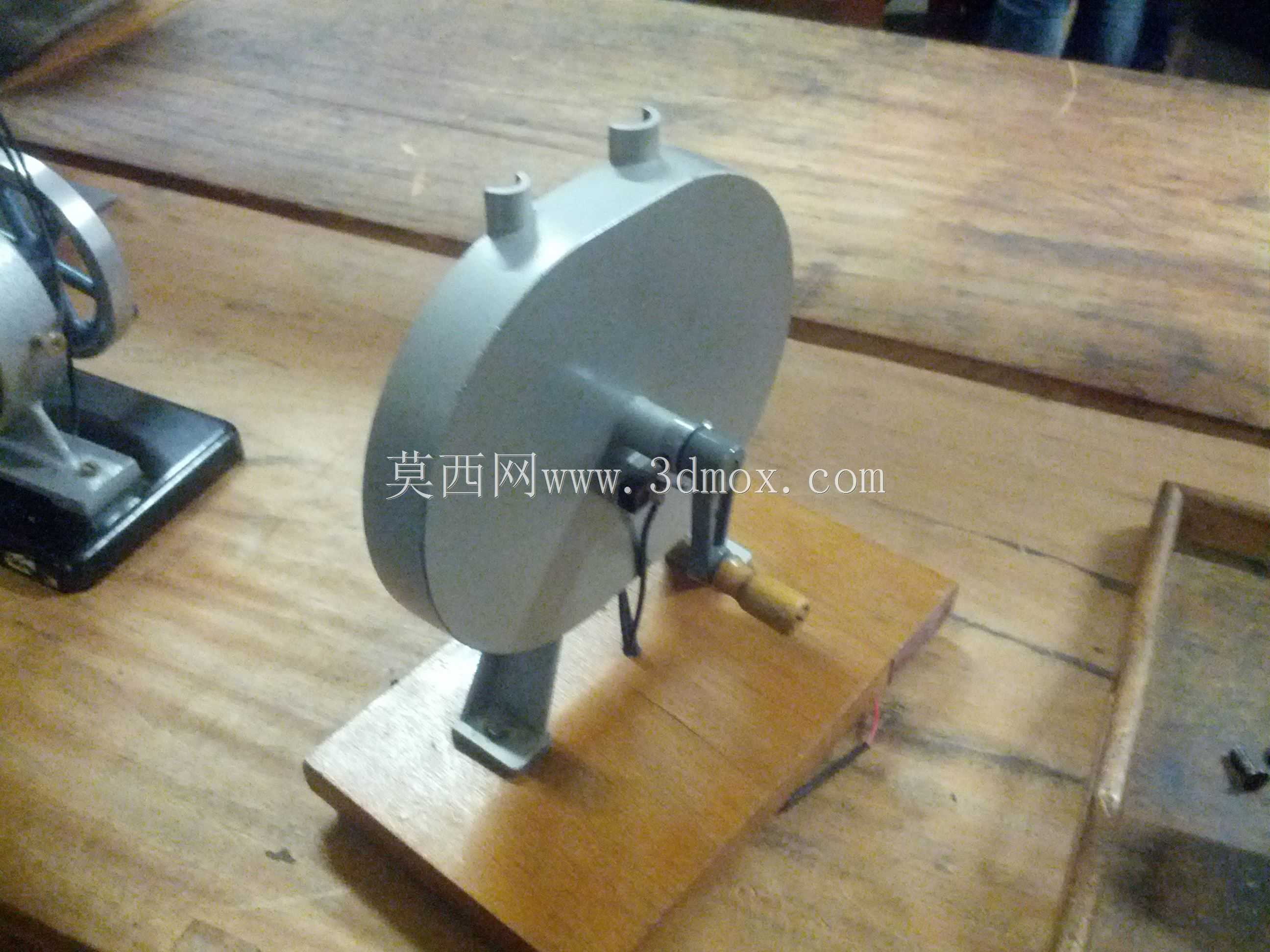

　　外形与安装边界方面，模型整体为矮座支承式布置，发动机剖面主体安装在矩形木质底座上，底部两支斜撑承托缸体，使剖视面保持接近竖直的观察角度。底座提供稳定放置面，适合桌面演示和展台陈列；缸体上方保留通道接口的轴向位置，后侧和下部则容纳偏心轴、支承脚及紧固件。实际建模时需要关注转子与前后端盖之间的轴向间隙、顶点密封片伸出槽口的限位、内齿圈与固定齿轮的啮合侧隙，以及偏心轴轴承座与端盖的同轴度。进排气口开设在缸体侧面或端盖区域时，开口时序会直接影响各腔室的有效压缩容积和换气效率，因此通道边缘不能与转子运动包络发生干涉。

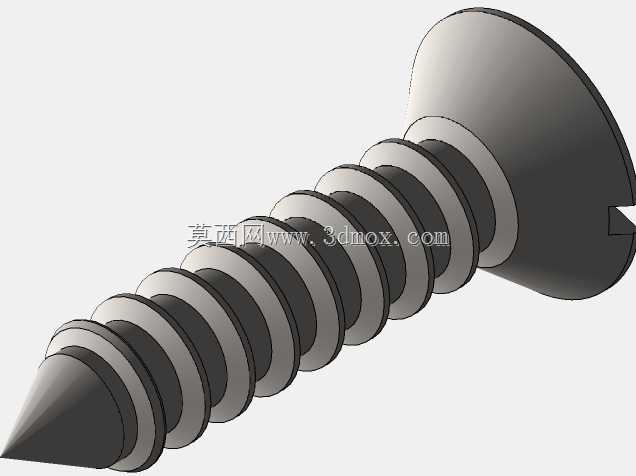

　　该结构的功能特性集中体现在运动件少、转速特性高、运转平顺和体积紧凑上。三角转子每转一周，三个工作腔分别完成一次循环，输出轴与转子之间存在确定的相位差，动力输出连续，振动源主要来自偏心质量而非活塞往复冲击。工程应用中，这类原理常见于追求高功率密度和轻量化的动力装置讨论，也可作为泵、膨胀机或特殊容积式流体机械的概念原型。教具化处理后，金属色缸体、黄色转子密封区域和彩色通道标识强化了层次，观察者无需拆件即可判断腔室变化方向。对三维从业者而言，重建时应把运动包络、齿轮啮合、密封片槽、端盖螺栓、支承脚和底座安装孔作为关键检查项，使外观展示与机构原理保持一致。
