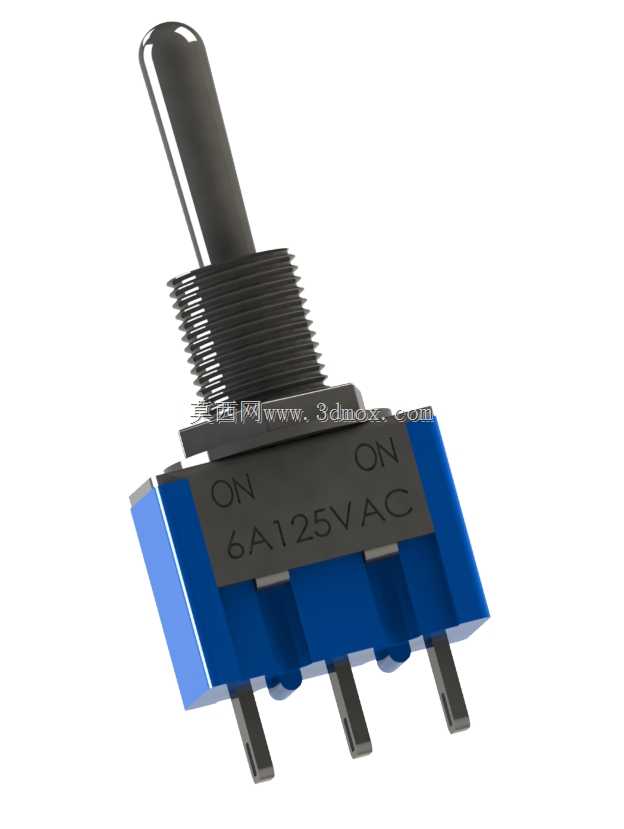

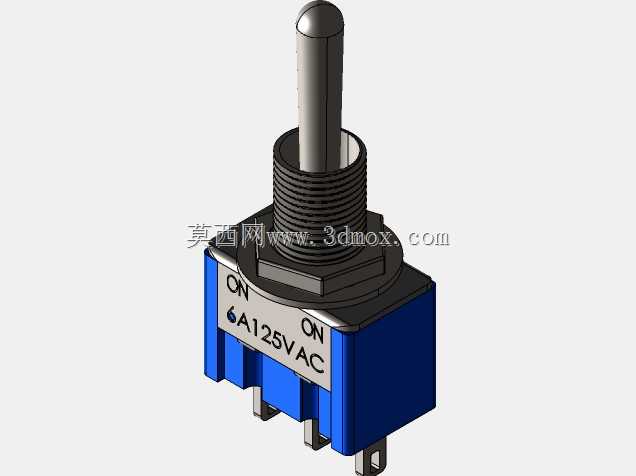

小型蓝色钮子式杠杆开关三维结构

这款小型杠杆开关是低压控制回路中常用的手动通断控件，广泛应用在小型电子设备、工控信号回路、实验测试装置、小家电控制板、DIY电子制作、车载改装电路、小型机电设备的信号切换与电源通断场景中，能够在低电压小电流的回路里实现稳定的电路通断与档位切换，为操作人员提供直观可靠的手动控制触点，无需额外辅助动力即可完成回路状态切换，是小功率电控系统里十分常见的基础控制元件。

从实际功能特性来看，这款开关采用单刀双掷的触点结构设计，拨杆扳动至两侧档位时可分别接通对应回路，中间无停留档位，能够实现两路信号或电源回路的切换控制，触点额定适配6A/125VAC的低压交流工况，触点接触电阻低，扳动手感清晰干脆，档位定位明确，不会出现误触发或档位虚接的问题，拨杆顶端做了圆滑弧面处理，操作人员扳动时触感舒适，不会出现硌手的情况，开关本体采用蓝色阻燃工程塑料作为基座材质，绝缘性能优异，能够有效避免引脚间的爬电风险，螺纹安装段带有标准细牙螺纹，可配合锁紧螺母快速固定在设备面板上，安装后结构稳固，长期扳动也不会出现松脱移位的问题。

在设计思路上，这款开关充分考虑了小型化设备的安装空间限制，整体结构紧凑，将触点组件、拨杆传动结构、引脚接线端全部集成在极小的基座空间内，在保证结构强度与电气性能的前提下尽可能压缩外形体积，三个直插式引脚采用等间距排布，既可以适配PCB板直插焊接，也可以配合导线压接实现飞线连接，适配不同的装配场景，基座侧面做了平直的定位切面，安装时能够快速对齐安装孔位，避免装配时出现本体转动导致引脚错位的问题，拨杆的扳动角度经过合理设计，扳动行程适中，既不会因为行程过短导致误碰触发，也不会因为行程过长造成操作不便。

从安装边界与外形尺寸来看，这款开关整体外形尺寸为13.00mm×8.00mm×33.15mm，其中基座部分的长宽尺寸适配10mm左右的标准面板安装开孔，螺纹段长度足够适配3mm以内厚度的设备面板安装，引脚伸出基座的长度预留了充足的焊接与接线空间，安装时仅需要在面板上开出对应尺寸的圆孔，将开关从面板正面插入后在背面旋紧锁紧螺母即可完成固定，不需要额外的固定支架或复杂的安装结构，后期维护更换也十分便捷，只需要松开螺母即可拆下开关替换，大幅降低了设备的装配与维护成本。
