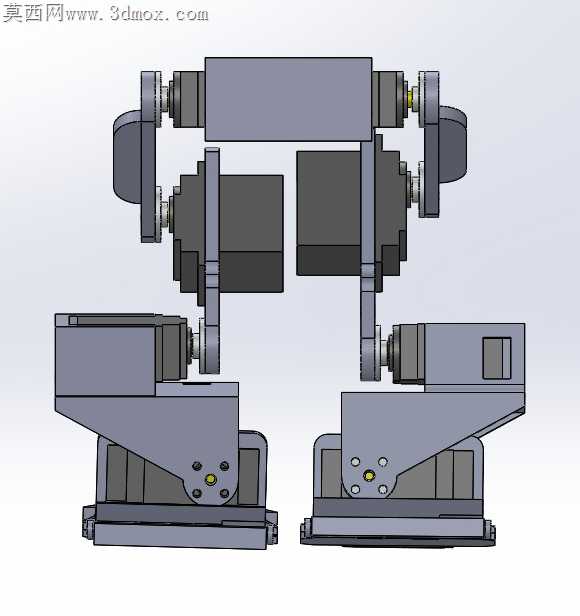

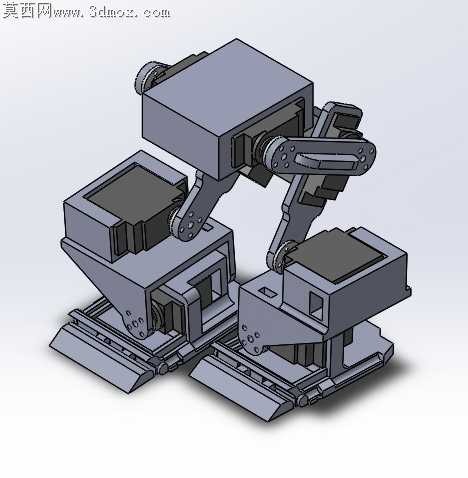

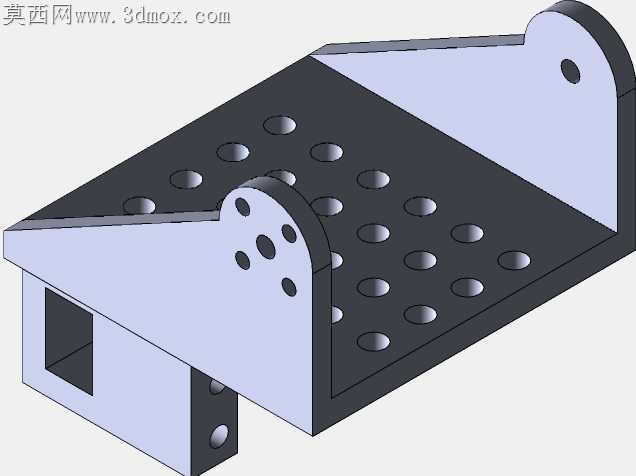

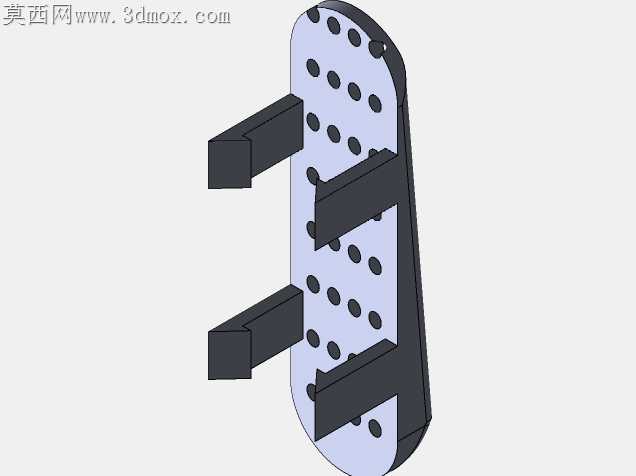

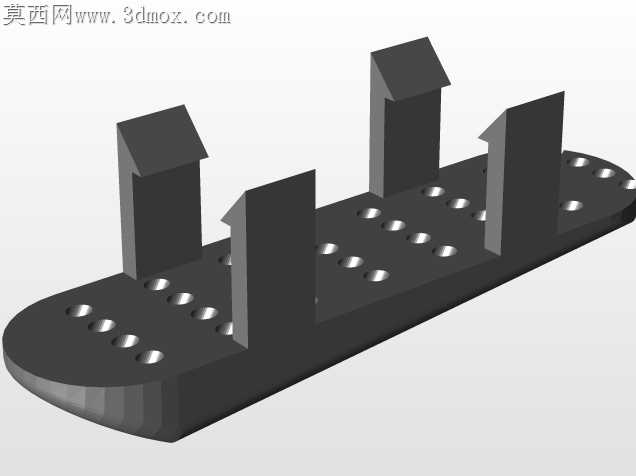

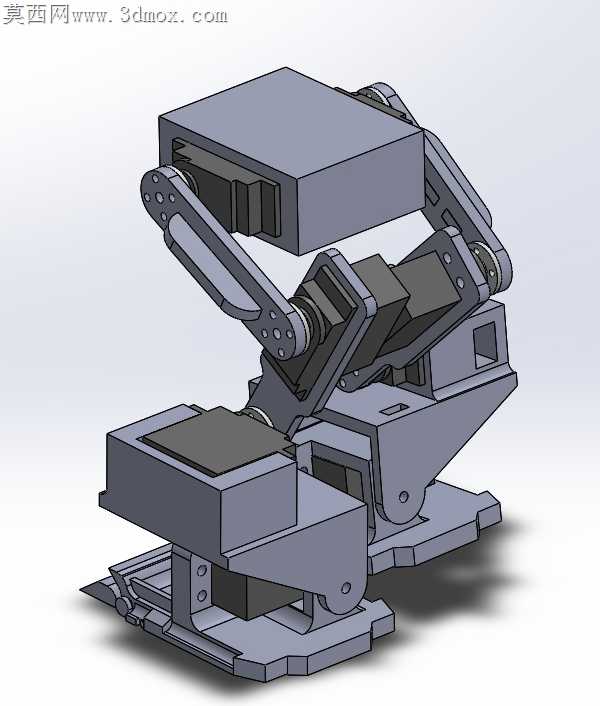

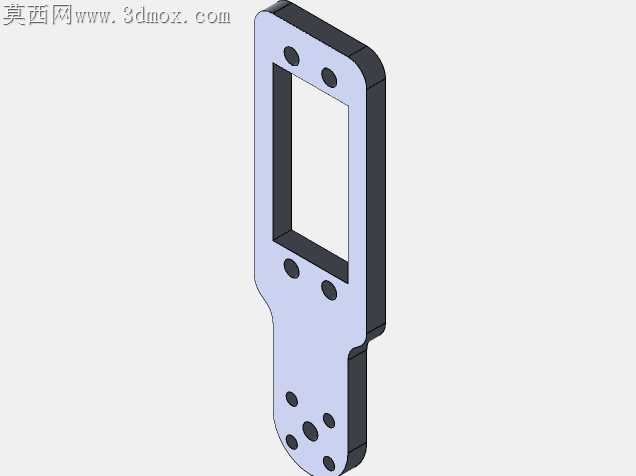

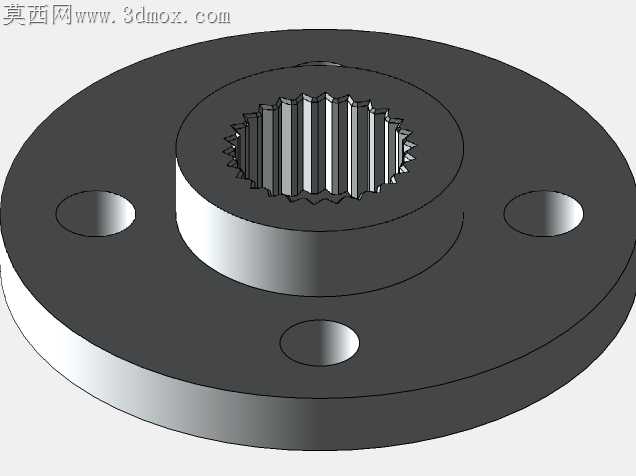

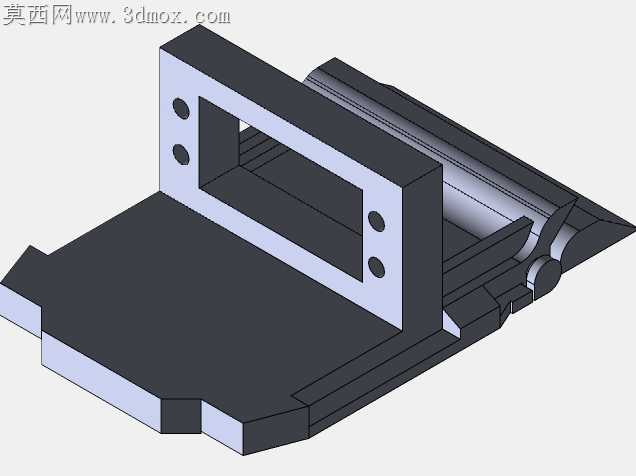

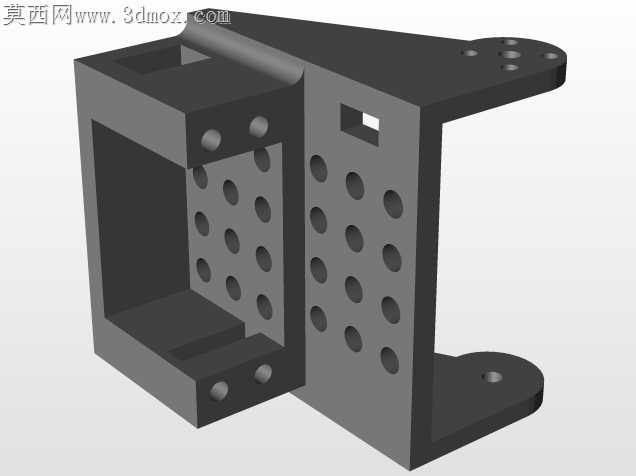

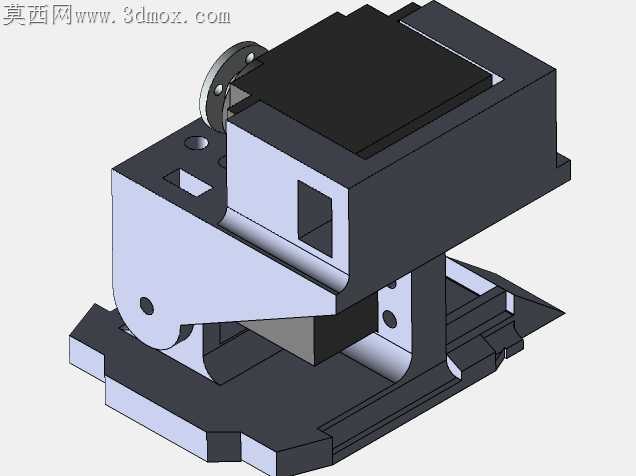

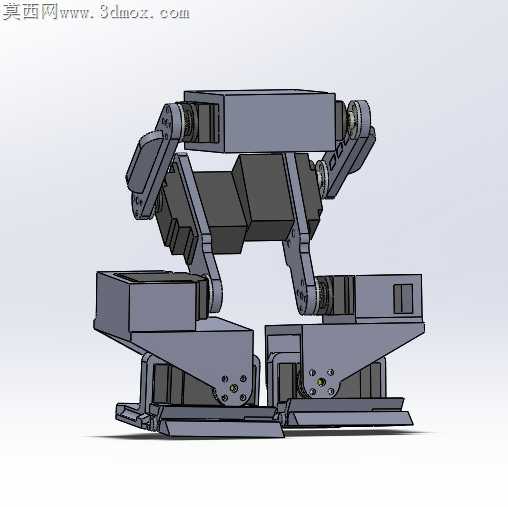

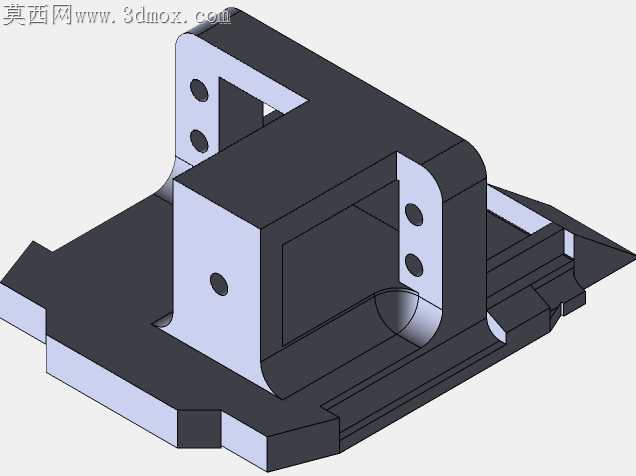

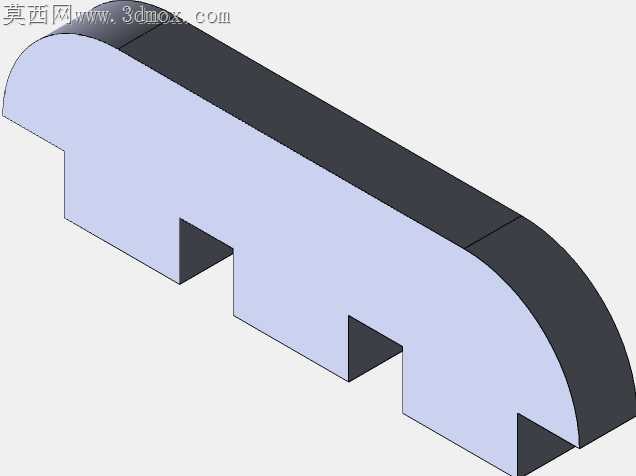

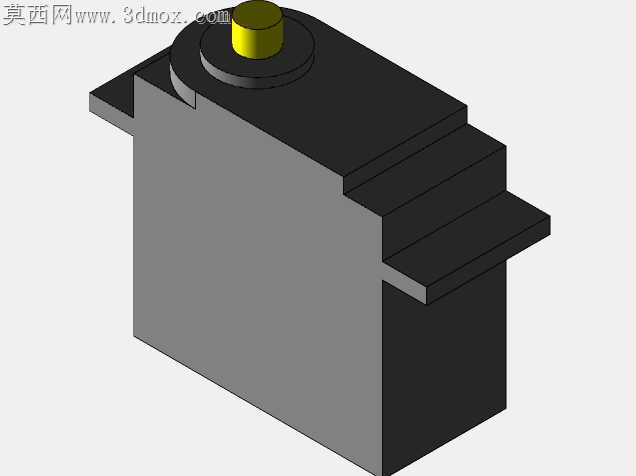

小型双足行走机构落地调试时,最容易被忽略的是足端与地面接触的应力集中问题,很多初版设计直接将舵机安装座底面作为支撑面,硬质塑料与硬质地面接触时没有缓冲形变空间,行走过程中足端落地瞬间的冲击会直接传导到舵机输出轴,长期运行会导致舵机齿轮扫齿、输出轴旷量增大,甚至出现舵机固定座开裂的问题。这款结构在足端位置做了分层式支撑设计,底部的平板支撑件通过多组沉头螺丝与上部舵机安装座连接,接触面上预留了0.2mm的垫片安装槽,可粘贴薄橡胶垫缓冲落地冲击,同时平板边缘做了15度的倒角处理,避免行走过程中足端剐蹭地面导致重心偏移。腿部铰接位置的轴承安装位没有采用常见的通孔直装设计,而是在铰接座两侧做了凸台限位结构,轴承压入后凸台刚好抵住轴承外圈端面,既避免轴承压入过深顶住连杆侧面造成转动卡滞,也能在连杆受侧向力时分担轴承的径向载荷,减少舵机输出轴承受的侧向弯矩。舵机安装腔的侧壁做了局部减薄的加强筋结构,没有采用整块实心块的设计,在保证安装座刚性的前提下降低了整体重量,腔体内壁预留了走线槽,舵机的连接线可以顺着槽体走到机身内部,避免腿部摆动时线材被铰接结构夹断,走线槽的边缘做了R2的圆角处理,不会割破线材外层绝缘皮。腿部连杆的连接孔位做了错位公差补偿设计,每处铰接孔的位置度公差控制在0.05mm以内,装配时不需要强行掰动连杆就能顺利穿入转轴,避免装配应力导致舵机初始负载过大,空行程状态下舵机的堵转电流比强行装配的结构低30%左右。足端支撑面的长宽比经过反复调整,单足支撑时重心投影始终落在支撑面范围内,静态放置时不会出现侧翻问题,行走过程中重心切换时的支撑余量足够,不需要额外增加配重块就能稳定完成跨步动作。铰接位置的转轴采用卡簧限位而非顶丝固定,避免长期转动后顶丝松动导致转轴脱出,卡簧槽的位置距离连杆端面有1mm的间隙,卡簧装入后不会摩擦连杆表面,转动过程中没有多余的阻尼损耗。
