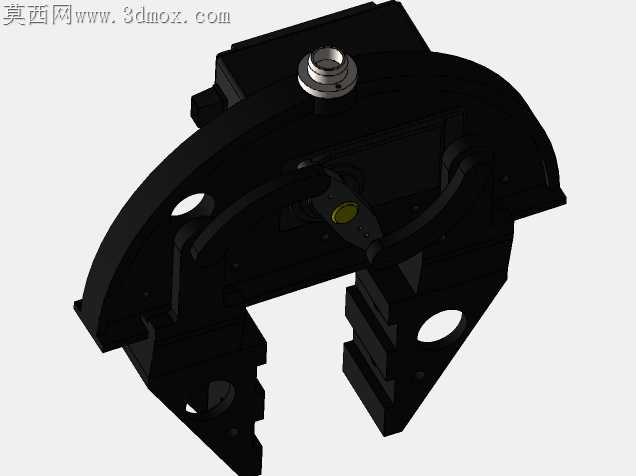

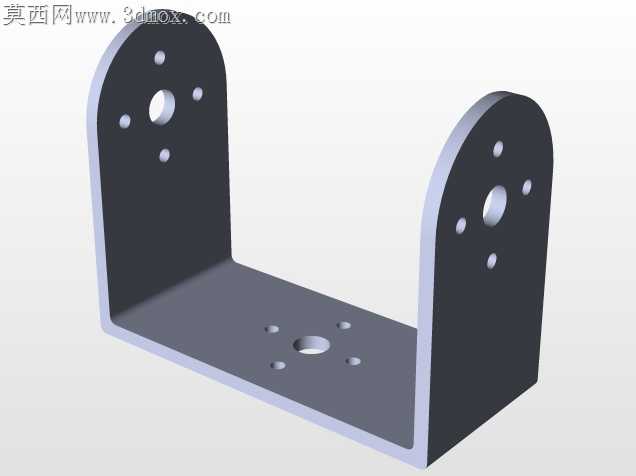

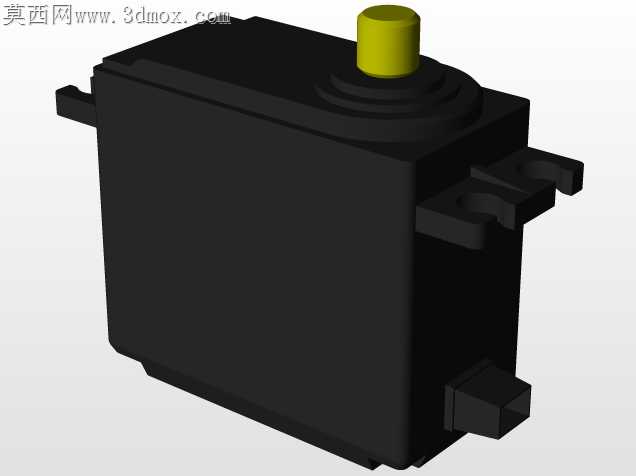

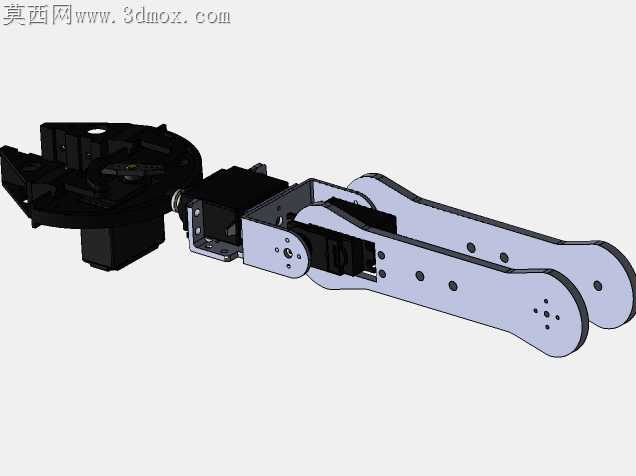

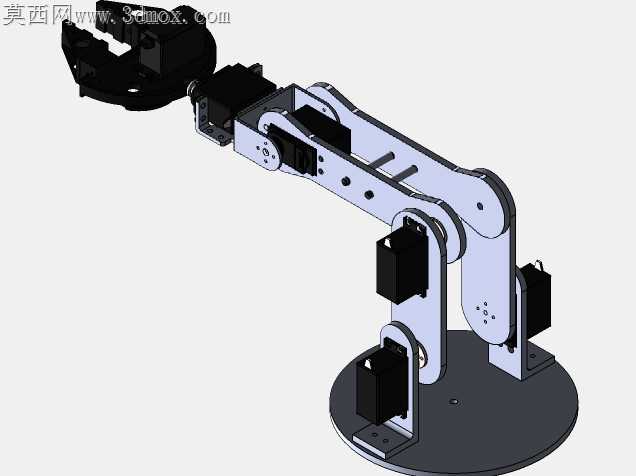

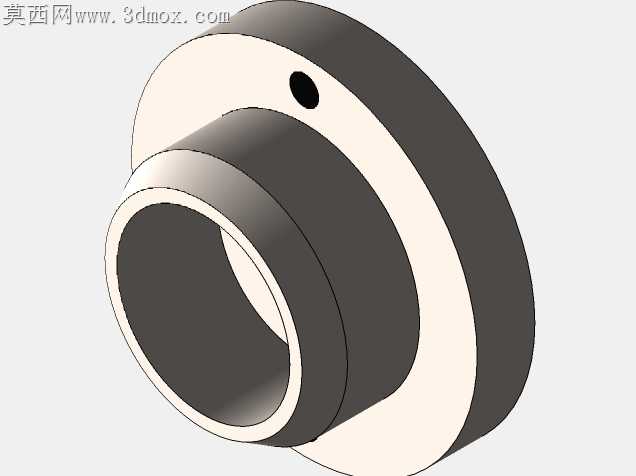

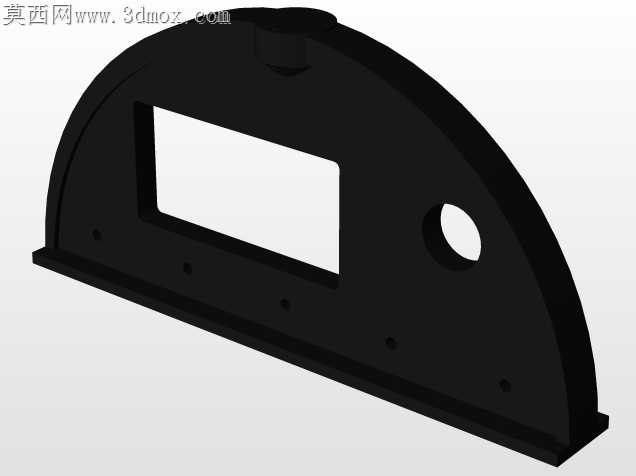

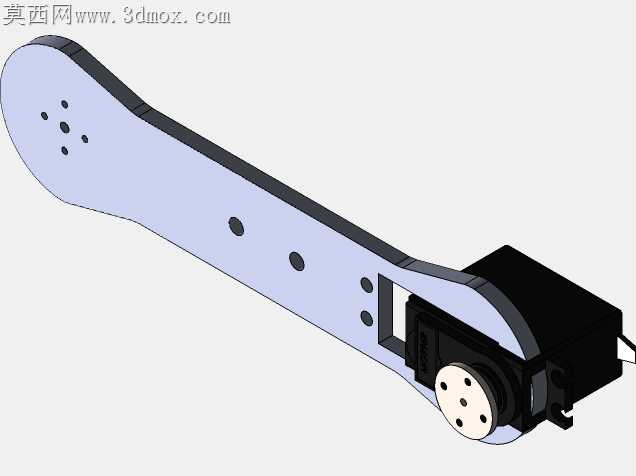

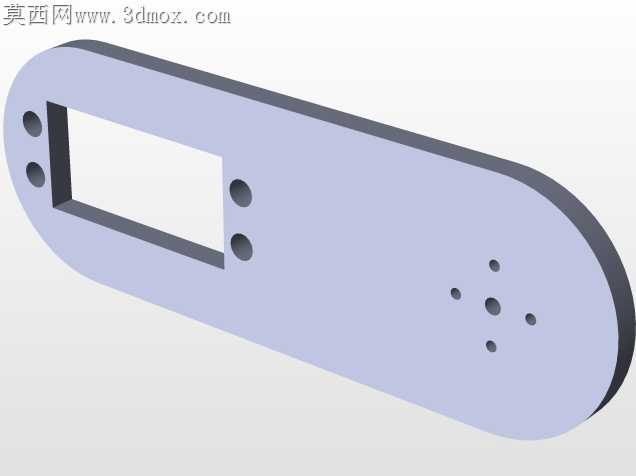

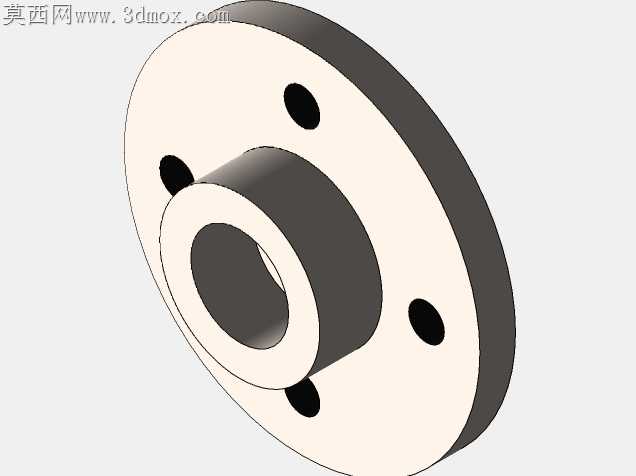

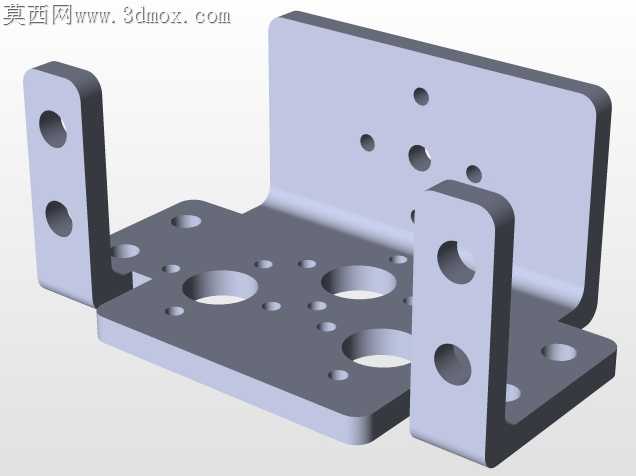

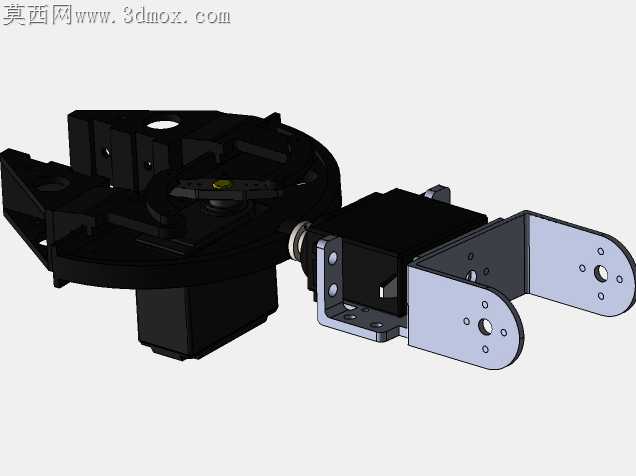

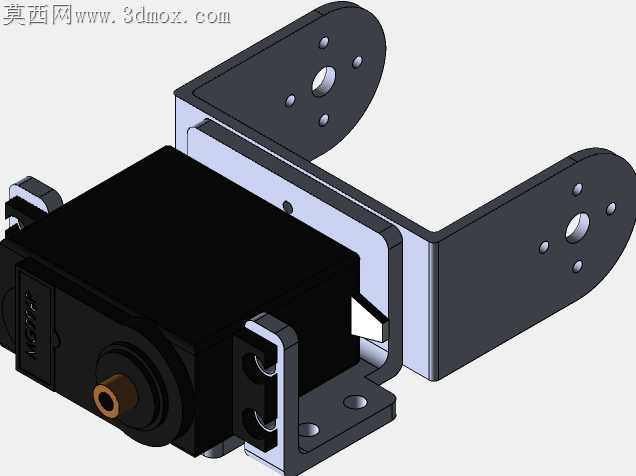

桌面级小型机械臂的加工落地常卡在非标零件公差匹配环节,很多开源臂的连杆曲面过度追求造型流畅,忽略线切割、3D打印的工艺极限,做出来的关节要么转动卡滞要么旷量过大,这款六自由度臂的结构设计从加工适配角度做了大量取舍。底座采用整圆平板结构,没有做多余的镂空减重槽,安装舵机的凸台直接和底板做一体化设计,不需要额外拼接固定件,线切割下料时一次就能切出所有安装孔位,不用二次装夹找正,能把底座平面度公差控制在0.1mm以内,避免舵机安装歪斜带来的整臂抖动问题。大臂和小臂的连杆采用等厚度板材拼接结构,没有做复杂的曲面包覆,所有折弯边都留了1.5mm的工艺圆角,既不会在激光切割时出现烧边塌角,也能避免组装时锐边划伤线材。关节处的舵机安装槽做了0.2mm的间隙预留,刚好能容纳舵机外壳的注塑公差,压装时不需要强行敲击,也不会出现舵机固定后偏斜的问题,相邻连杆的转动接触面加了0.5mm的凸台限位,避免两个平面直接贴死摩擦,转动时的阻尼感更均匀,长时间往复转动也不会磨出塑料碎屑卡进关节。末端夹持器的指面做了交错的防滑齿槽,齿深0.8mm,3D打印时不需要加支撑就能直接成型,夹持小尺寸工件时不会打滑,指根的转动轴孔做了铜套嵌装位,直接压入标准铜套就能减少转动磨损,不用额外定制耐磨衬套。所有走线槽都开在连杆的内侧平面,槽宽刚好容纳三根舵机线,没有做多余的藏线空腔,组装时线材可以直接顺着槽位压入,不用拆连杆就能更换故障舵机,关节处的走线孔做了圆角过渡,不会磨破线材外皮造成短路。旋转底座的走线孔开在中心位置,整臂转动时线材不会跟着扭转打结,底座的安装孔位适配标准的桌面法兰盘,不用额外做转接板就能固定在实训台或者移动小车上。每个关节的限位凸台都做了可打磨调整的余量,初始设计的转动角度留了15度的冗余,实际调试时可以根据需求打磨凸台调整转动范围,不用重新打印零件。连杆上的减重孔都是规则的长圆孔,没有做异形镂空,切割时走刀路径更短,加工效率能提升近三成,也不会因为应力集中导致连杆受力断裂。
