带夹持执行端的多关节打印机械臂结构

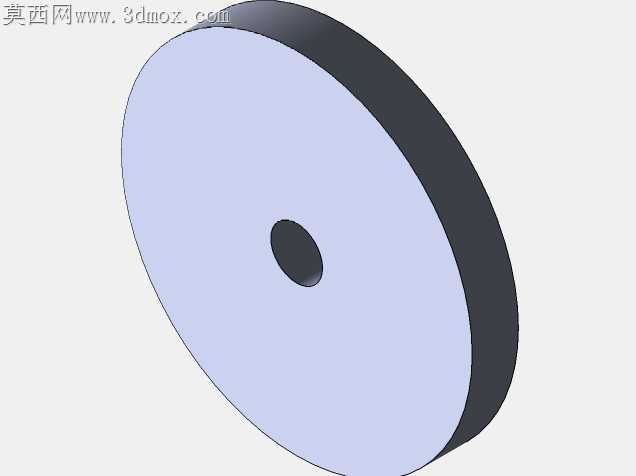

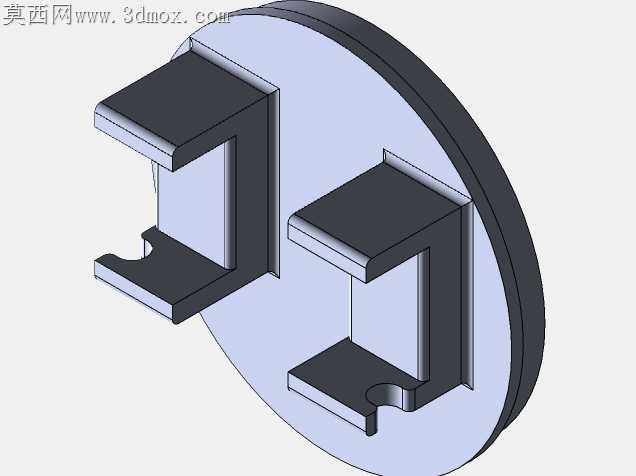

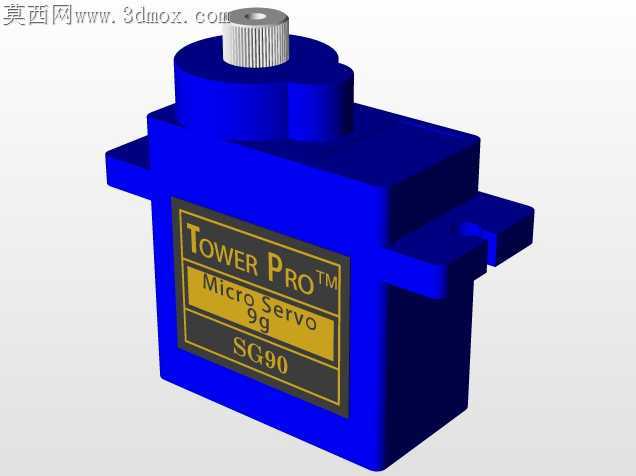

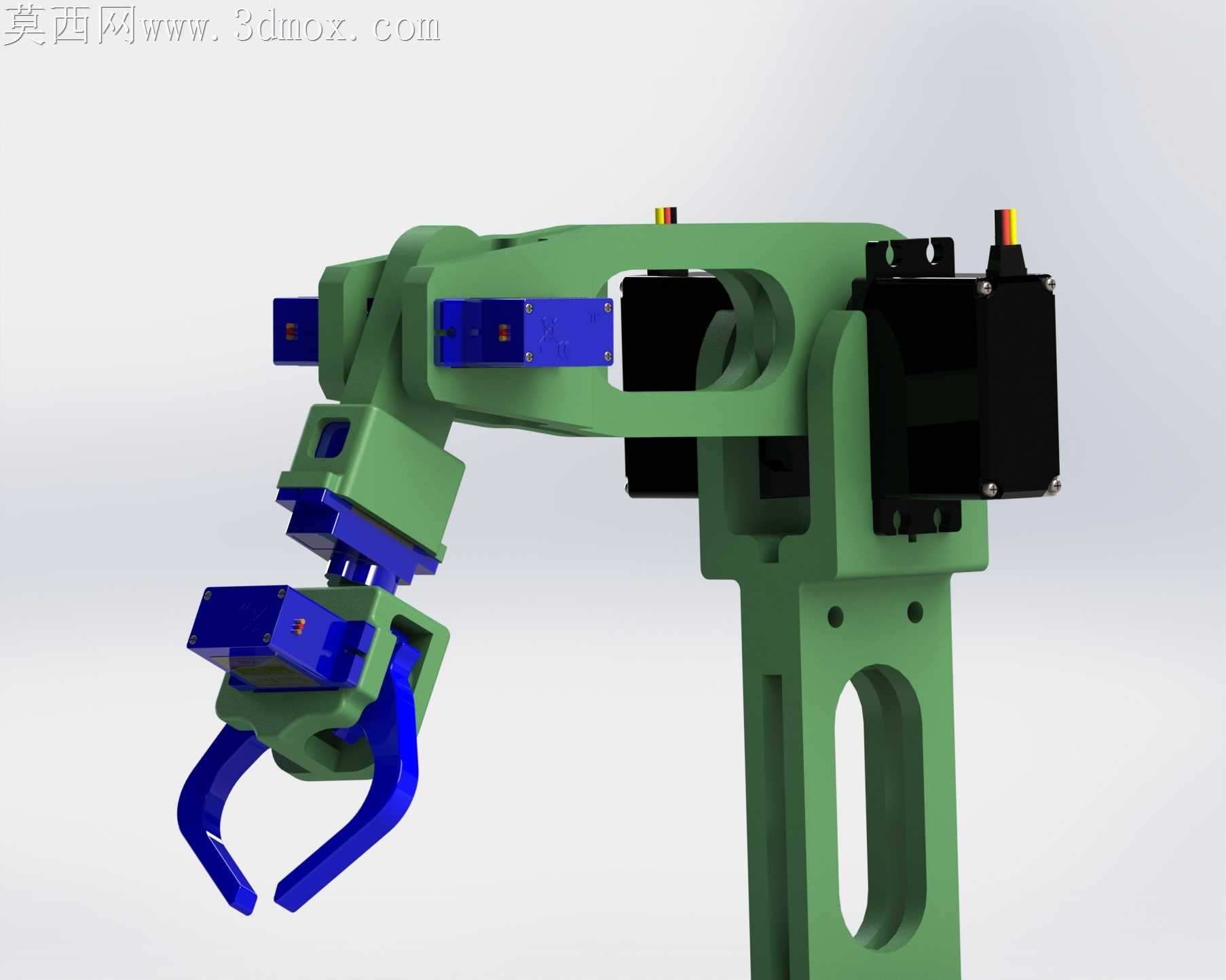

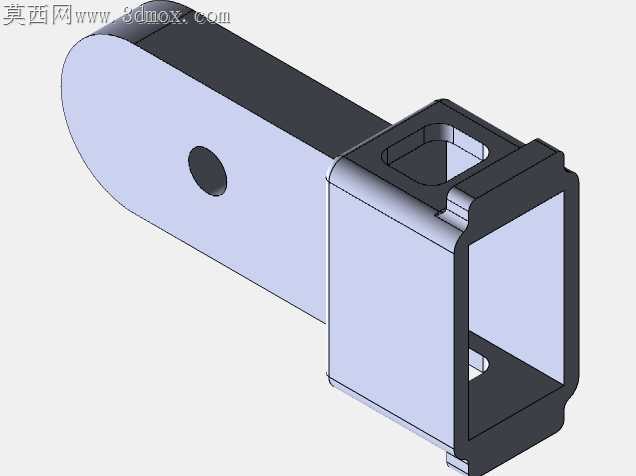

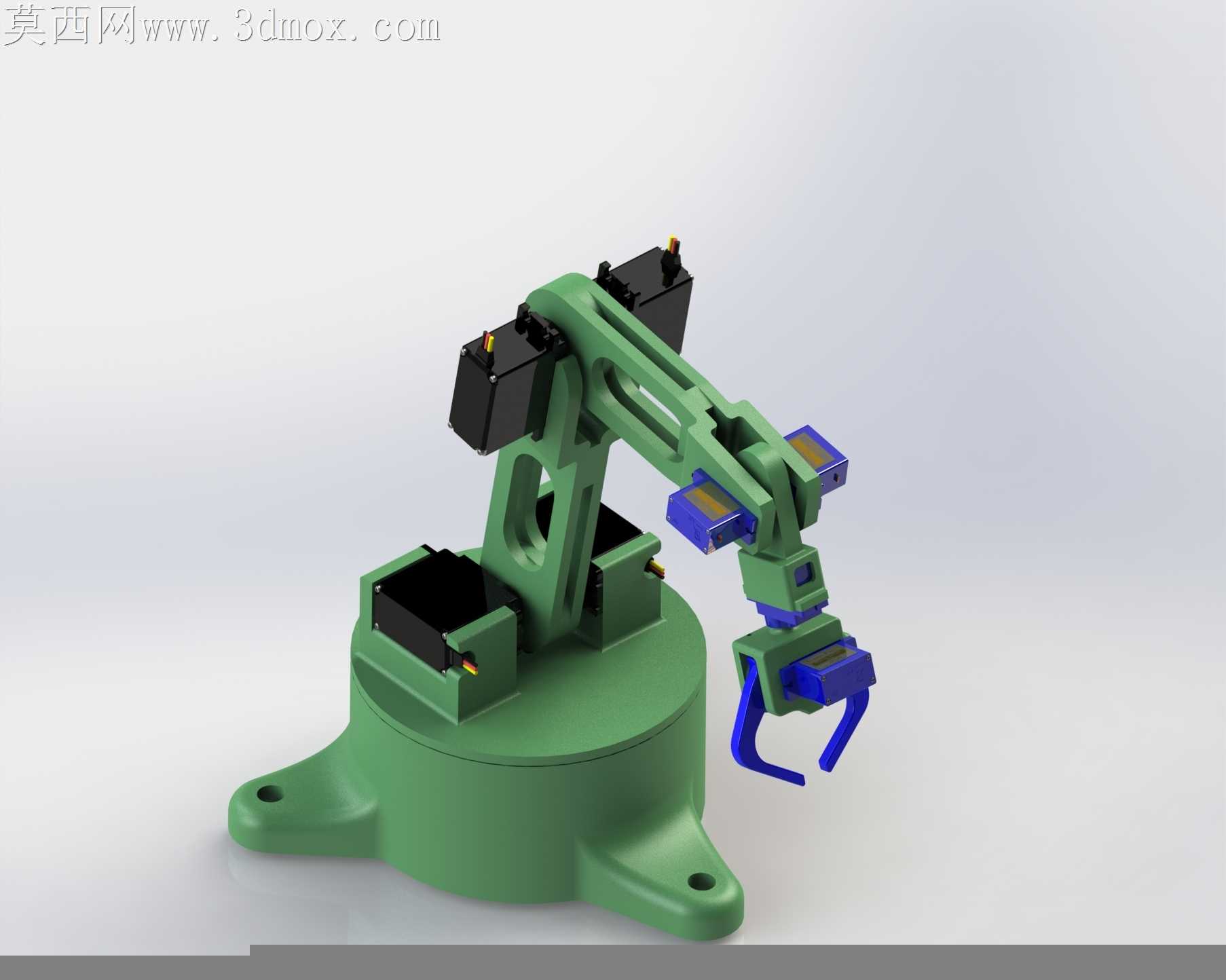

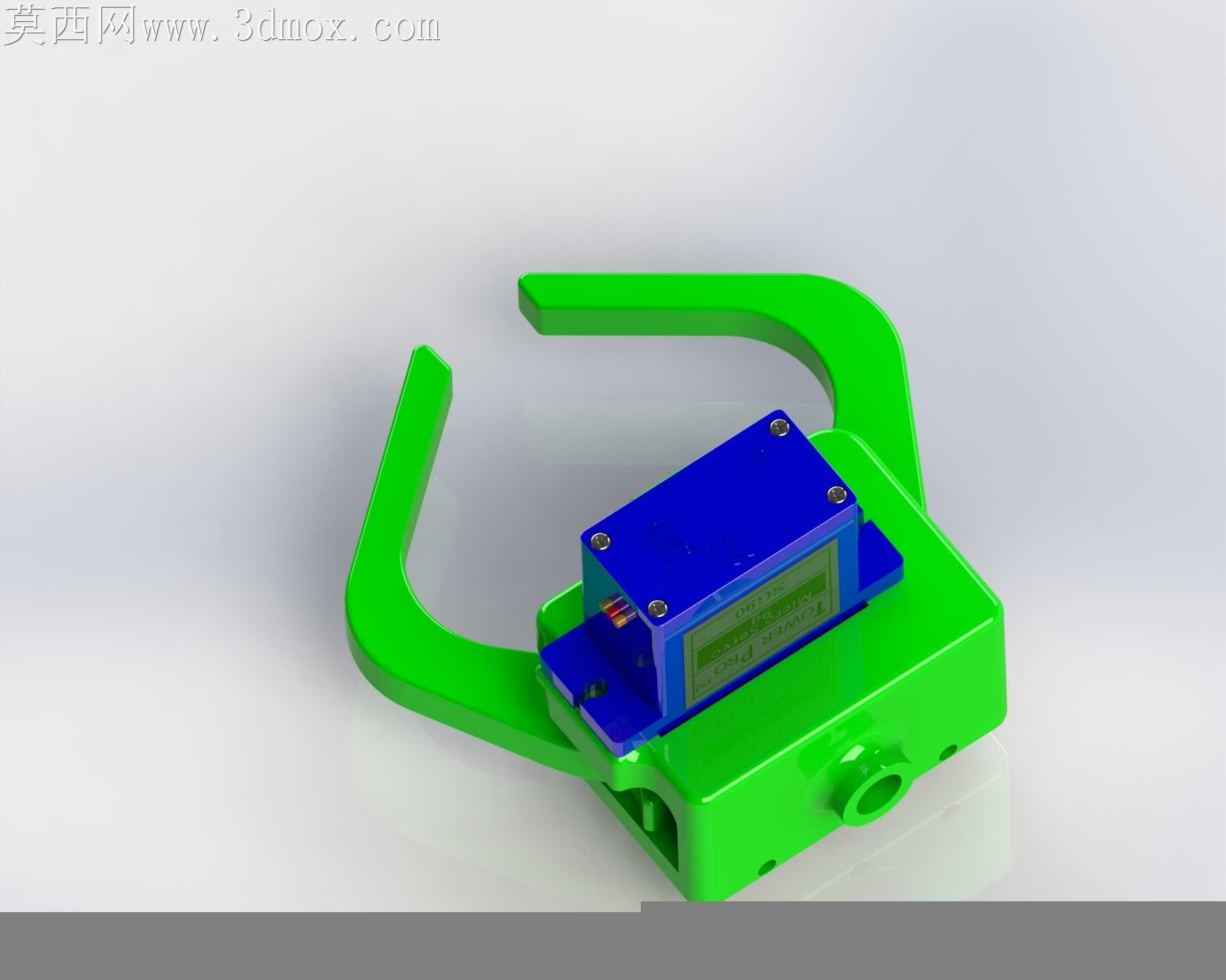

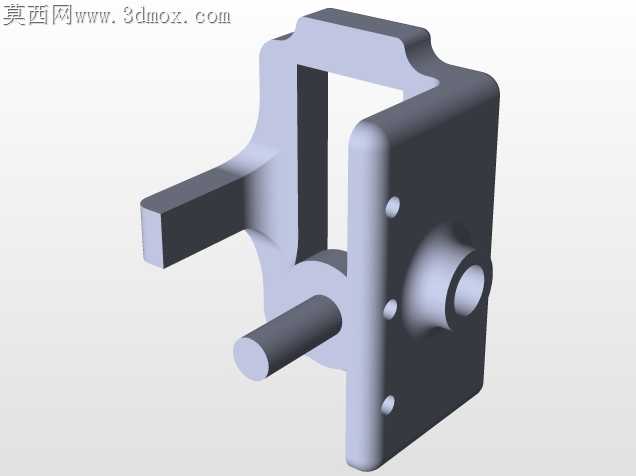

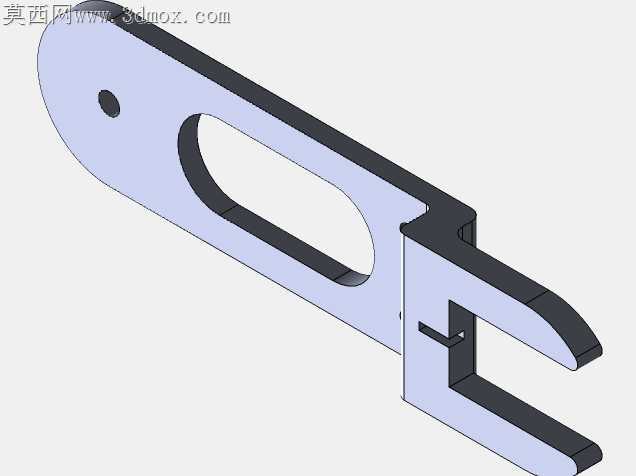

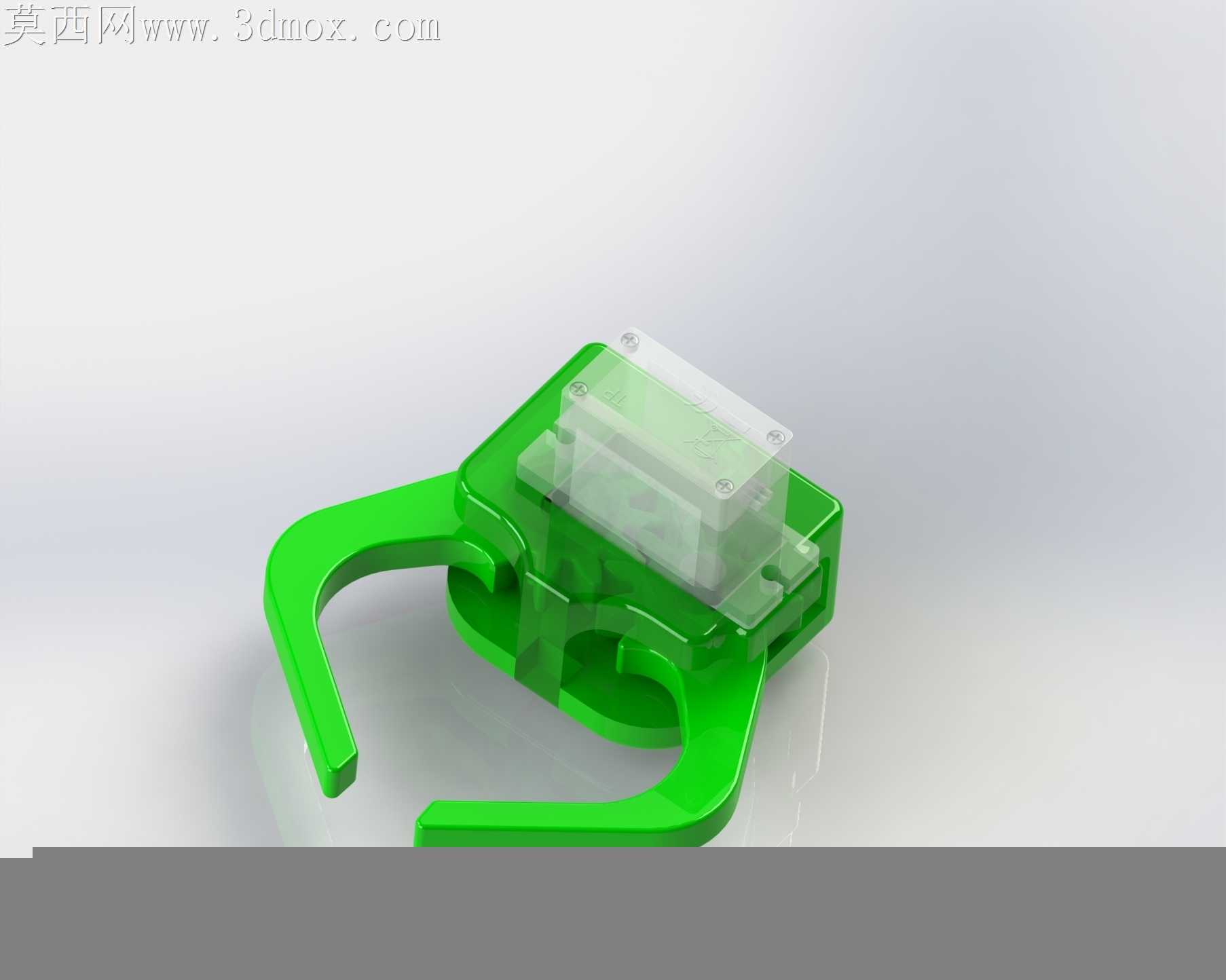

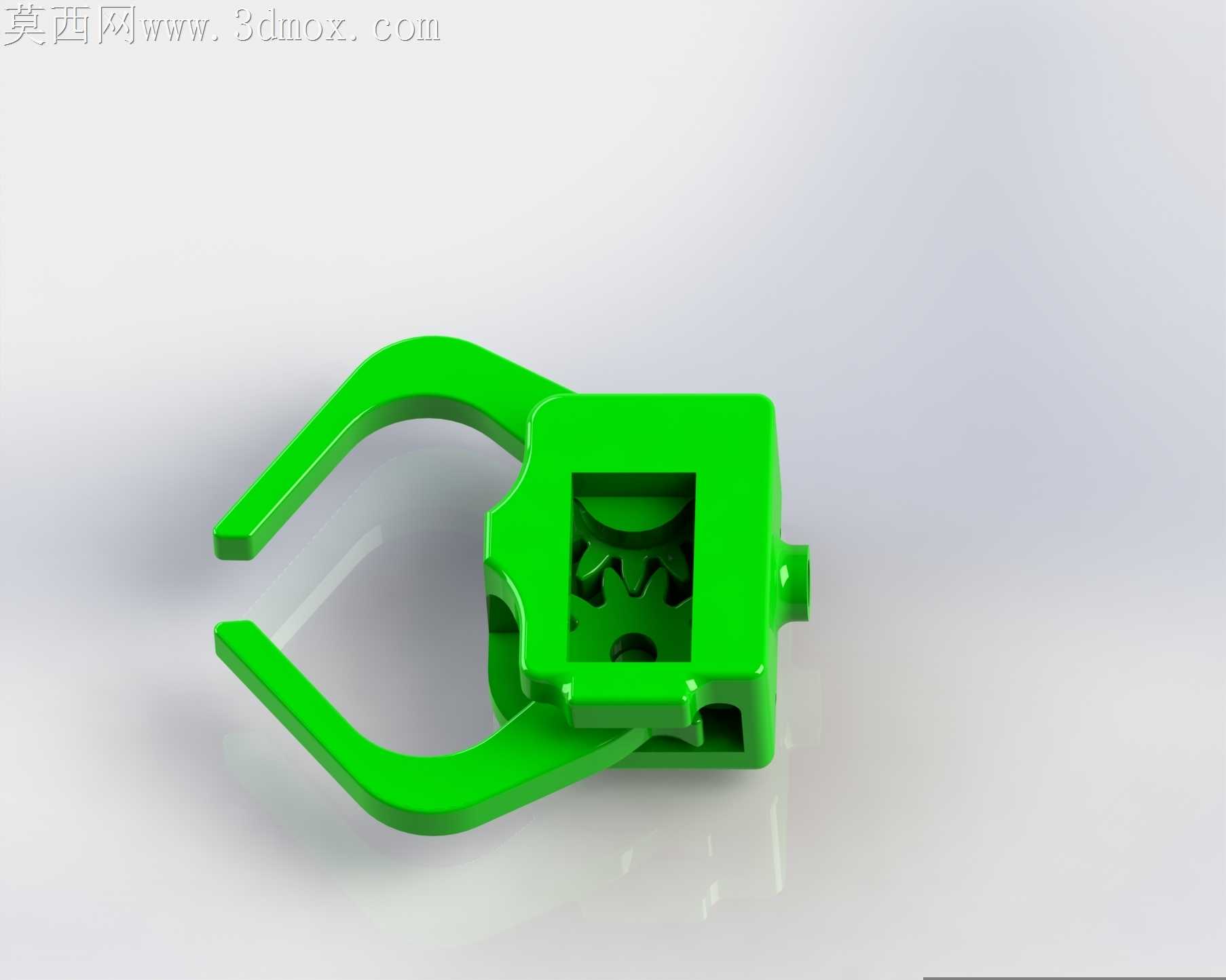

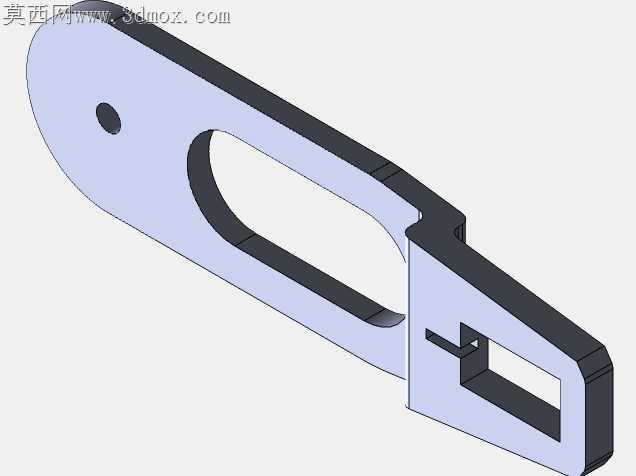

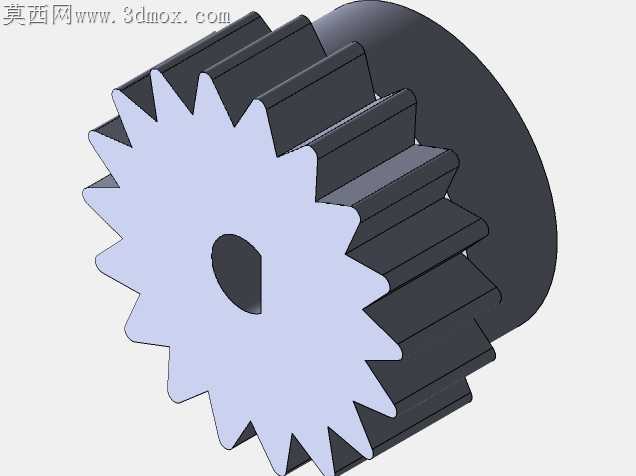

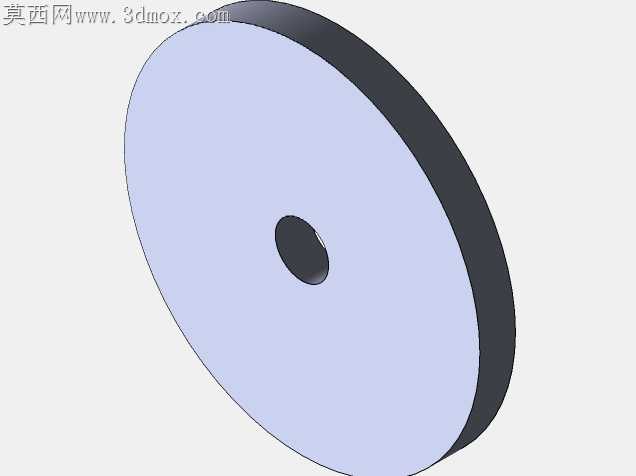

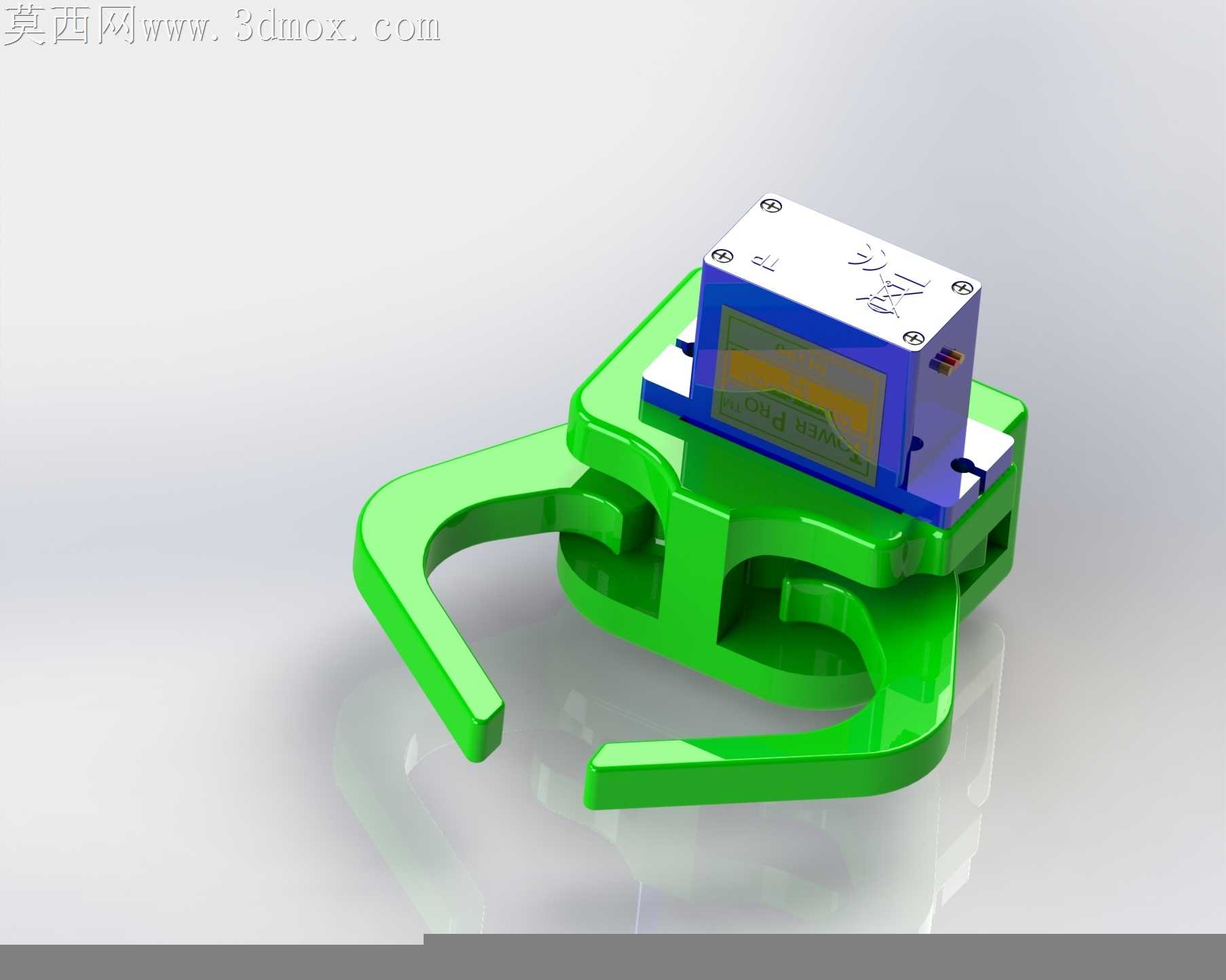

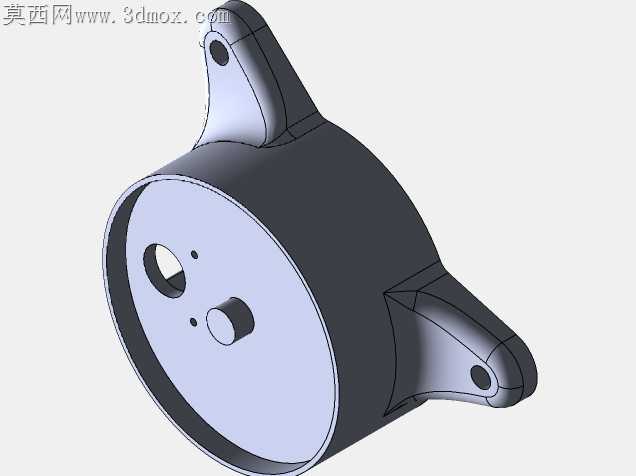

桌面级小型机械臂的落地加工常卡在关节公差与夹持端适配的矛盾上，常规开源方案要么关节旷量过大导致重复定位精度飘移，要么夹持端与臂身连接刚性不足，拾取小重量工件时出现点头抖动。这款带夹持器的机械臂在关节衔接处做了针对性的结构调整，大臂与基座的旋转衔接位预留了0.02mm的轴承配合公差，既避免过盈装配导致的转动卡滞，也能抵消3D打印件冷却收缩带来的尺寸偏差，不用二次打磨就能顺畅装配。夹持端与小臂的连接采用嵌入式定位凸台，不是靠螺丝单点锁附，凸台嵌入小臂端面的凹槽内，受力时载荷分散到整个接触端面，夹持工件时不会因为单侧受力出现连接位松动。臂身的减重孔不是随意开设的异形镂空，每个开孔位置都避开了应力集中的转角区域，大臂弯折处的圆角过渡匹配PLA耗材的层间受力特性，打印时不用额外增加支撑密度，就能保证弯折处的结构强度，不会做连续往复动作时出现层间开裂。夹持爪的开合行程做了限位结构，爪片内侧预留了软胶垫的安装槽，拾取表面光滑的打印件时不会刮伤工件表面，也能增加接触摩擦力避免工件滑落。关节处的舵机安装位做了走线凹槽，舵机线可以顺着臂身内侧的槽位排布到基座内，不会在臂体旋转时被关节夹断线材，也避免线材外露勾到周边工件。基座底部预留了配重块的安装空间，当臂身完全伸展到最大行程时，加上合适重量的配重块就能抵消前端夹持负载带来的倾覆力矩，不用额外把基座锁死在工作台面也能稳定作业。每个旋转关节的限位凸台都设置在非传动受力面，调试时就算舵机超行程转动，也不会打坏齿轮或者崩裂臂身的塑料结构，新手调试时不用反复校准舵机中位也能避免结构损坏。夹持爪的开合角度与小臂俯仰角度的运动范围做了干涉校验，爪部完全张开时不会碰到小臂前端的壳体，大臂抬升到最高位置时也不会和基座上的舵机安装座产生磕碰，整套结构装配完成后不用反复修剪零件就能实现全行程无干涉运动。
