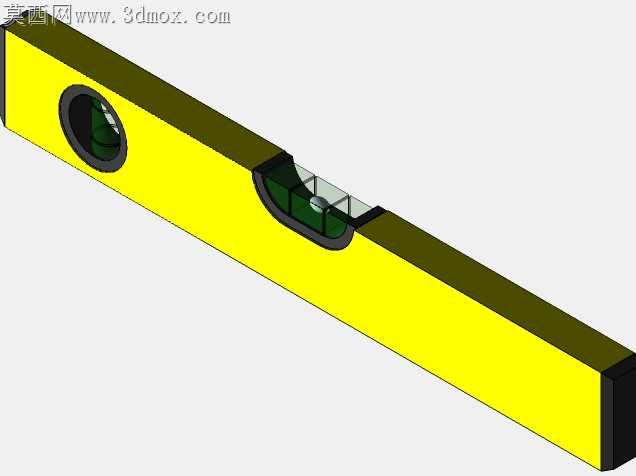

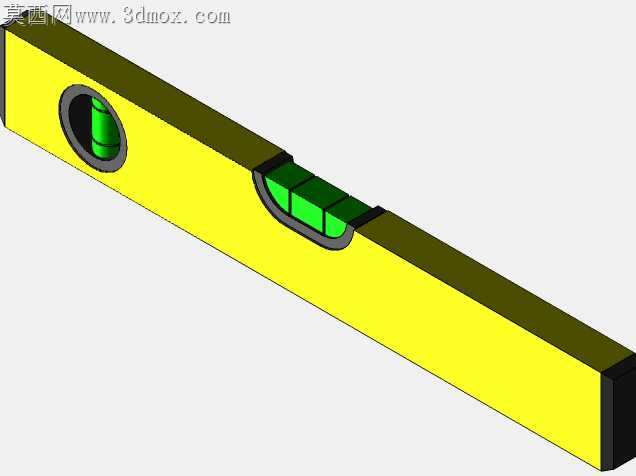

高精度条式气泡水平尺三维设计

现场施工里普通水平尺摔碰后气泡偏移、尺身变形导致测量失准的问题屡见不鲜，这款条式水平尺的结构设计从加工适配角度出发，把量产环节的公差冗余、抗形变需求直接嵌入三维建模的每一处细节里。尺身主体采用铝合金挤出型材的截面构型，建模时特意将壁厚控制在1.8mm，既保证挤出加工时型材不会因为壁厚不均出现冷却翘曲，又能控制整体重量不会让手持操作产生疲劳，尺身侧面的防滑棱不是随意添加的装饰纹理，每一条棱的R角都设定为0.5mm，刚好适配挤出模具的拔模斜度，不会在量产时出现粘模、毛刺过多需要二次打磨的问题。两个水准泡的安装座做了分体式嵌装结构，建模时给安装孔预留了0.12mm的过盈配合公差，不用额外打胶固定，压装后就能保证水准泡和尺身基准面的平行度控制在0.02mm/m以内，避免传统粘胶工艺受温度变化开胶、气泡移位的隐患。端部的防撞端盖采用软质TPU材质，安装卡槽的位置做了倒扣结构，建模时特意将倒扣的拔模角度设为3度，适配注塑加工的脱模需求，装配时直接卡入即可，不用额外加装螺丝固定，摔碰时端盖能吸收80%以上的冲击能量，不会把冲击力直接传递到尺身导致型材弯曲。尺身的测量基准面做了0.3mm的凸起铣削位，建模时就把铣削加工的余量预留到位，挤出成型后只需要精铣这一条窄基准面就能达到平面度要求，不用对整个尺身底面做全幅磨削，大幅降低加工环节的工时成本。水准泡的观察窗做了内凹的沉台设计，沉台边缘的R角和尺身主体做了顺滑过渡，不会在搬运、使用过程中刮蹭到观察窗导致玻璃磨损模糊，沉台的深度刚好让水准泡的刻度线和视线形成最佳观测角度，不用刻意调整手持姿势就能快速读平。尺身表面的黄色喷塑层在建模时就预留了0.08mm的涂层厚度，不会因为喷塑后尺寸变化影响基准面的平面度，也不会让水准泡安装座的配合公差超出设计范围。所有棱边都做了0.3mm的倒角处理，既避免加工完成后锐边割手，也不会在阳极氧化、喷塑环节出现涂层积留、厚薄不均的问题。
