带定位止点锁紧结构的测量直尺

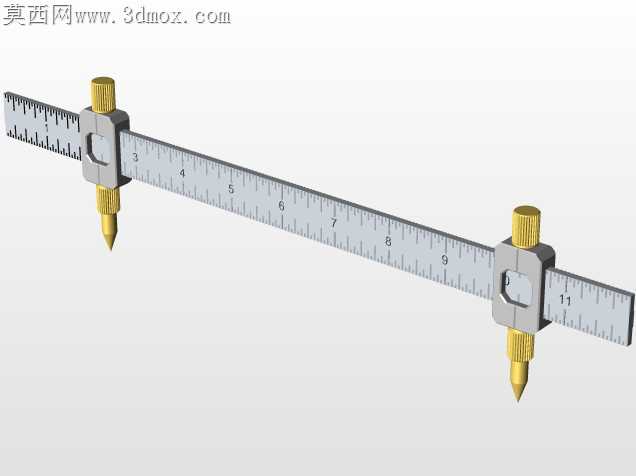

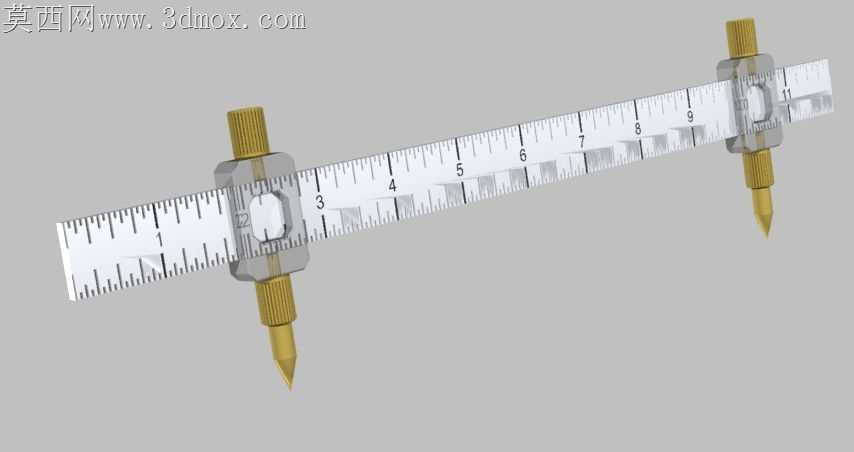

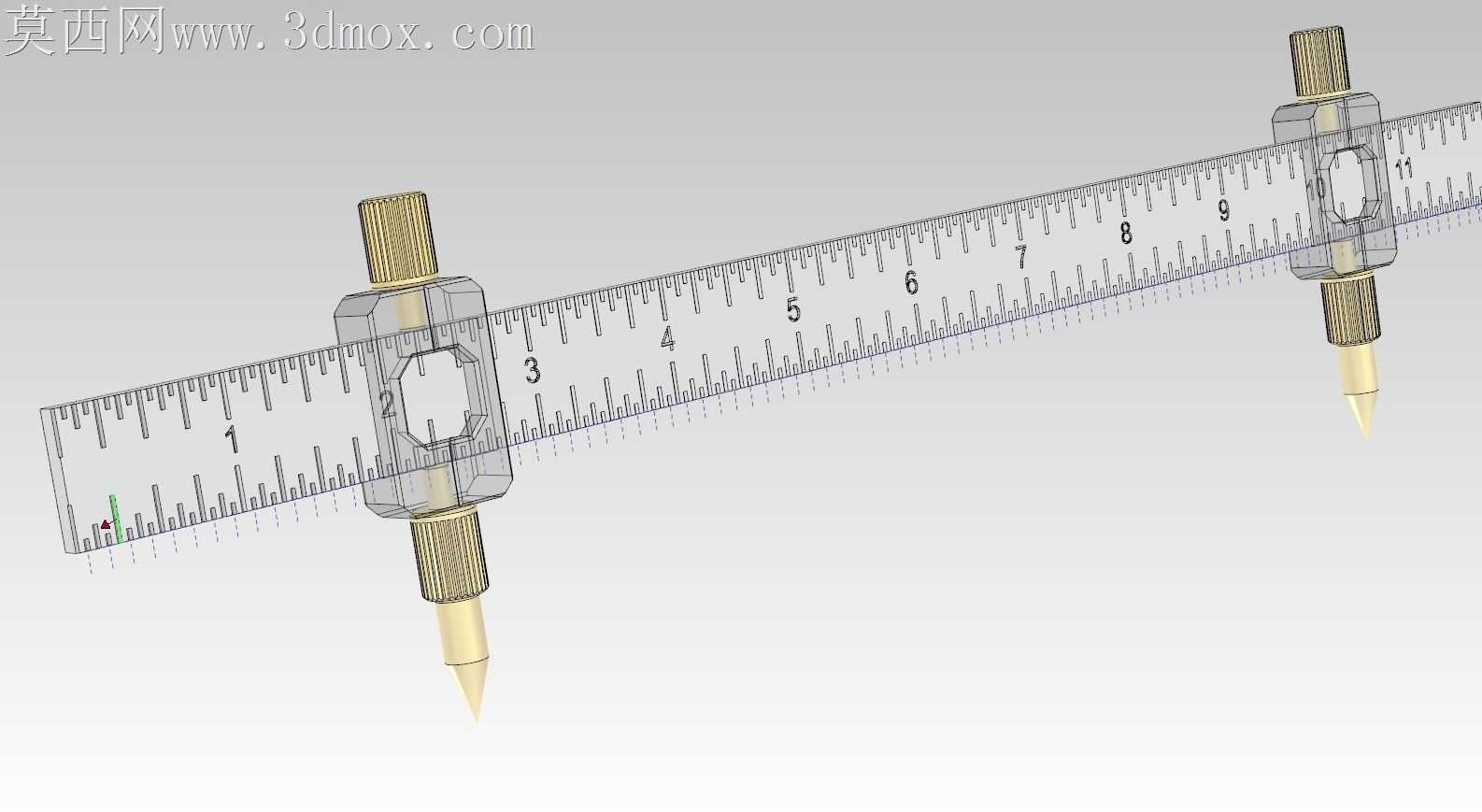

日常手工划线、工件点位测量场景里，普通直尺靠人手按压定位极易出现滑移，反复对齐刻度的过程不仅拖慢作业效率，指尖施力不均还会让尺身翘起形成视差，测出来的尺寸偏差常能达到0.3毫米以上，碰到需要在圆弧面、异形工件上标记等距点位的工况，单靠直尺根本没法固定基准，稍不注意就会划偏报废工件。这款带止点结构的直尺，把两个可滑动的定位锁紧座直接集成在尺身之上，每个锁紧座都搭配了滚花旋钮和硬质合金定位尖针，完全避开了普通直尺的使用痛点。滚花旋钮的齿距做了0.8毫米的等距排布，指腹拧动时不会打滑，旋钮和尺身接触的压合面嵌了一片0.5毫米厚的丁腈橡胶垫，锁紧时不会刮花尺身的刻度镀层，反复滑动调整也不会磨掉刻度线，橡胶垫的静摩擦系数足够大，哪怕是垂直悬挂使用，锁紧后的滑块也不会出现下坠移位。定位尖针的伸出长度做了限位设计，针尖探出滑块底面刚好1.2毫米，既能稳稳扎入木质、铝质等软质工件表面完成定位，又不会因为伸出过长在划线时别弯针尖，尖针和滑块的配合孔选了H7/g6的间隙公差，日常更换磨损尖针时不用额外工具，徒手就能拔插替换，不会出现晃量过大导致定位偏移的问题。尺身本身选了和普通钢直尺一致的不锈钢材质，刻度线做了蚀刻填漆处理，不会像印刷刻度那样经反复摩擦就脱落，尺身的侧边做了0.2毫米的倒角处理，贴靠工件边缘时不会刮手，也能避免直角棱边磕碰工件表面留下压痕。两个滑块可以独立锁紧，不管是需要快速固定两个测量基准做等距划线，还是要靠单针尖做靠模引导画直线，都能省去反复拿分规、卡钳配合测量的步骤，在金工实训、手工模型制作、小件钣金划线的场景里，能把单点定位划线的时间压缩近六成，也能减少人手扶持带来的测量误差。滑块和尺身的配合间隙控制在0.03毫米以内，滑动时没有明显的卡顿晃量，哪怕是快速推移到目标刻度位置，也不会因为间隙过大出现针尖和刻度线错位的问题，锁紧后滑块和尺身的垂直度偏差控制在0.02毫米以内，保证尖针落点和对应刻度值完全对齐，不会出现锁紧后点位偏移的问题。
