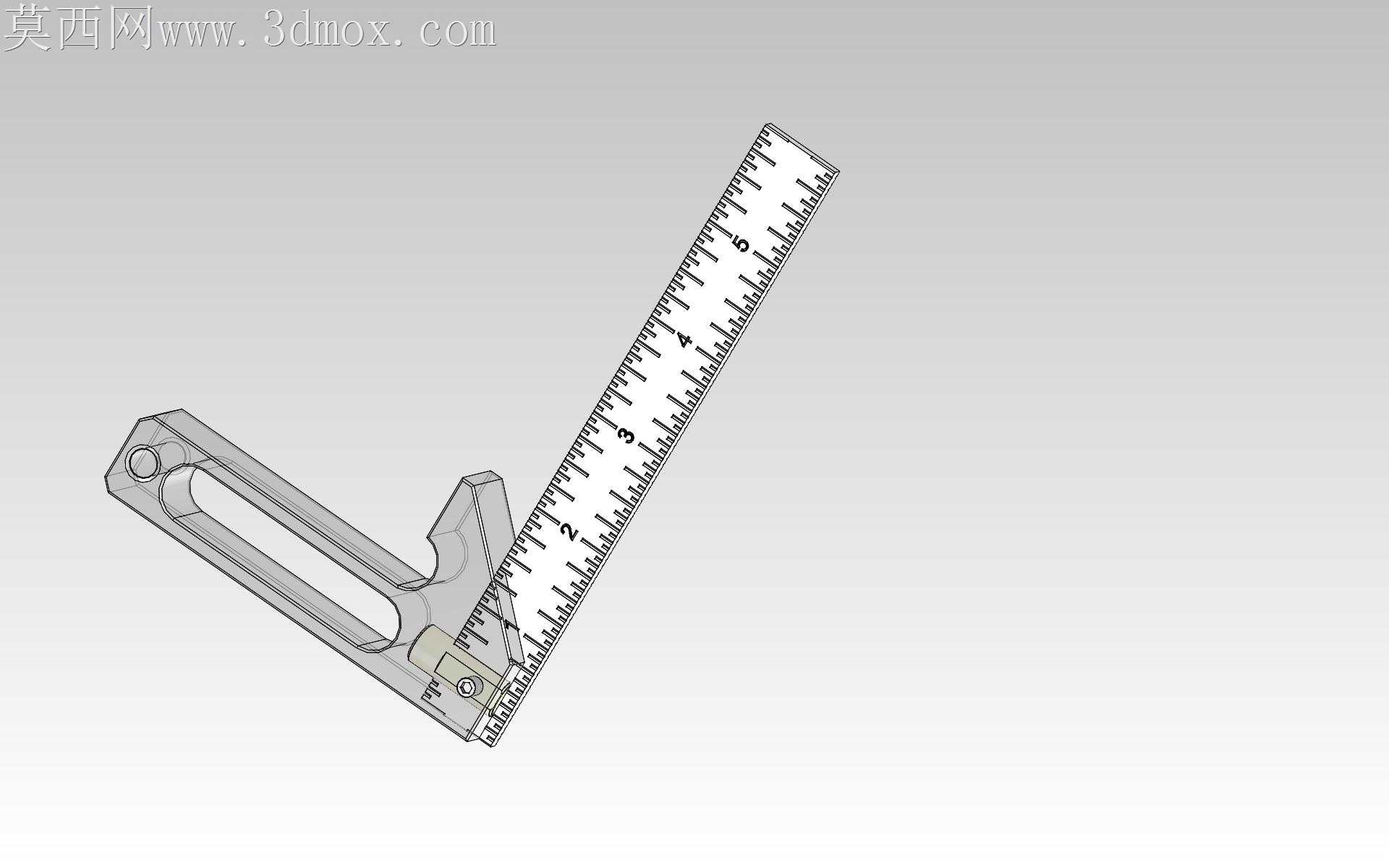

45度直角尺边方铝制测量工具结构

车间日常划线、工件垂直度校验场景里，传统组合角尺常出现尺身滑移、底座贴合面翘曲的问题，尤其是铝制轻型角尺，压铸底座的安装槽如果公差把控不好，钢尺插入后容易出现旷量，测量时尺身偏斜直接导致划线误差超差，这款45度边方尺的结构设计，恰好针对这类加工适配痛点做了细节优化。底座采用方铝铣削成型，没有采用压铸毛坯直接做安装面的常规方案，所有贴合基准面都留了0.2mm的精铣余量，加工时一次装夹完成基准面、尺身安装槽的铣削，避免二次装夹带来的形位公差偏移，安装槽的宽度公差控制在0.02mm以内，刚好和钢尺的厚度形成过渡配合，装配时不需要额外加垫片塞缝，钢尺插入后不会出现左右晃荡的情况。底座侧面的镂空槽不是单纯为了减重，槽的边缘做了R0.5的倒角，手持的时候不会硌手，同时镂空结构能减少底座和工件表面的接触面积，遇到工件表面残留少量切削液、铁屑的时候，不会因为杂物垫在底座和工件之间导致基准倾斜，比实心底座的抗干扰能力更强。尺身和底座的锁紧位置没有选在底座最外端，而是往内侧偏移了12mm，锁紧螺钉的压紧力直接作用在钢尺的中心线上，不会因为单侧压紧导致钢尺往一侧偏斜，螺钉头做了沉孔处理，锁紧后螺钉头完全埋入底座表面，不会突出刮花工件表面。钢尺的刻度边缘做了0.1mm的倒角处理，没有留锋利的锐边，划线的时候钢尺边缘能紧贴工件表面，不会因为锐边卡进工件表面的细微刀纹里导致尺身抬起，45度的测量边和直角基准面的垂直度、角度公差都控制在0.01mm每百毫米长度内，满足车间日常钳工划线、工件角度校验的精度要求。底座端部的小孔是用来挂放收纳的，孔位做了去毛刺处理，挂在工具架上的时候不会因为毛刺勾住劳保手套，日常取用更顺手。整个结构没有多余的装饰性设计，所有的结构细节都围绕加工便利性、测量稳定性、使用手感做取舍，铝制底座的重量控制在120g左右，长时间手持测量不会累，表面做了阳极氧化处理，不容易沾上手汗留下锈迹，日常车间环境下使用不需要特意做防锈维护。
