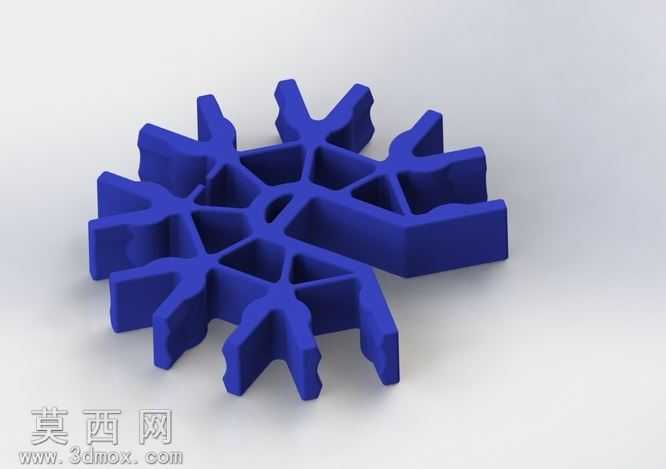

蓝色Knex拼装连接构件三维设计作品

本作品为适配Knex拼装体系的蓝色连接构件，建模阶段采用SolidWorks完成全参数化结构搭建，首先以中心对称基准面为定位核心，先绘制中心轮毂的截面轮廓，通过拉伸凸台生成中心基体，再围绕基体均匀排布八个方向的连接臂结构，每个连接臂的卡扣轮廓严格匹配Knex标准杆件的卡槽尺寸，确保拼接时的插拔阻尼感适中、装配后无松旷。建模过程中对连接臂根部做了R2圆角过渡处理，避免实际注塑生产时出现应力集中问题，同时在构件内部设计了交叉加强筋结构，在不增加整体壁厚的前提下大幅提升构件的抗弯折强度，筋板厚度均匀控制在1.8mm，符合塑料件注塑成型的壁厚均匀要求，防止出现缩痕、缺胶等成型缺陷。材质设定阶段选用哑光蓝色ABS工程塑料材质，调整材质的漫反射颜色为标准克莱因蓝，粗糙度设置为0.6，反射强度控制在0.15，还原普通拼装塑料件的哑光磨砂质感，避免出现过于光亮的失真效果。渲染阶段采用Keyshot完成可视化输出，搭建浅灰色无缝背景环境，添加左上45度主光源搭配右下补光，勾勒出连接臂的轮廓层次，同时开启柔和阴影效果，让构件的镂空结构呈现自然的光影层次，清晰展现每个卡扣的细节造型。设计思路上，区别于常规Knex连接件的单一方向连接局限，本构件采用八向对称连接布局，可同时接驳八个方向的标准Knex杆件，能够搭建出更复杂的空间桁架结构，满足创意拼装时的多维度连接需求；所有卡扣的插拔角度经过反复模拟验证，既保证拼接时的顺畅度，又能在拼装完成后提供足够的抱紧力，避免搭建的结构出现松散脱落问题；整体外轮廓做了圆弧倒角处理，没有尖锐棱角，适配益智拼装玩具的安全使用要求，同时统一的壁厚设计也适配3D打印快速制作与批量注塑生产的双重工艺要求，无论是爱好者自行打印使用还是批量生产都具备良好的工艺可行性。
