磁铁插入装配专用自动化设备结构设计

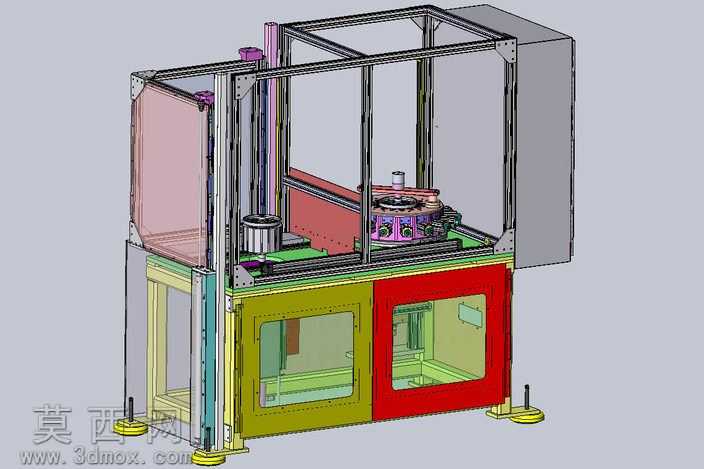

本套三维模型为磁铁插入工序专用的自动化装配设备，整体采用铝型材搭建主体框架结构，建模过程中严格遵循工业设备设计的安全规范与装配逻辑，先从底部支撑脚轮与调平支座开始搭建基准，依次完成下部电气柜体、中部作业工位、上部防护框架的层级建模，各部件间的装配约束完全匹配实际生产中的安装公差要求。设备下部设置双色防护柜体，分别对应电气安装腔与传动机构容纳腔，柜体上预留透明观察窗，建模时对亚克力透明材质、钣金烤漆材质、铝型材磨砂金属材质分别做了材质参数调试，渲染后可清晰区分不同部件的材质质感，柜体边缘的折弯、封边、铰链安装位都做了细节还原，完全符合钣金加工的工艺要求。中部作业工位设置多工位转盘式载具，搭配竖向的磁铁压装插入机构，建模时还原了转盘的分度定位结构、压装机构的直线导轨传动结构、物料定位夹具的仿形卡槽结构，各运动部件的行程限位、防撞缓冲结构都做了完整建模，可直观演示磁铁从取料、定位到精准插入工件的完整动作逻辑。上部框架设置安全防护围挡，对应位置预留传感器安装位、操作按钮安装位、三色警示灯安装位，设备侧面预留维护检修门的开合结构，整体建模过程中对每一处连接螺丝、定位销、走线槽都做了精细化还原，既保证了模型的装配完整性，也可直接用于后续的工程出图、生产加工参考。设计思路围绕磁铁装配的特殊需求展开，针对磁铁易吸附错位的特性，在夹具与压装结构上做了防呆定位设计，多工位转盘的布局可同步完成上料、装配、检测、下料工序，大幅提升装配效率，整体结构紧凑，防护等级符合车间生产的安全要求，各功能模块分区清晰，便于后续的维护调试与功能拓展。
