全自动样销加工组装专用设备三维设计

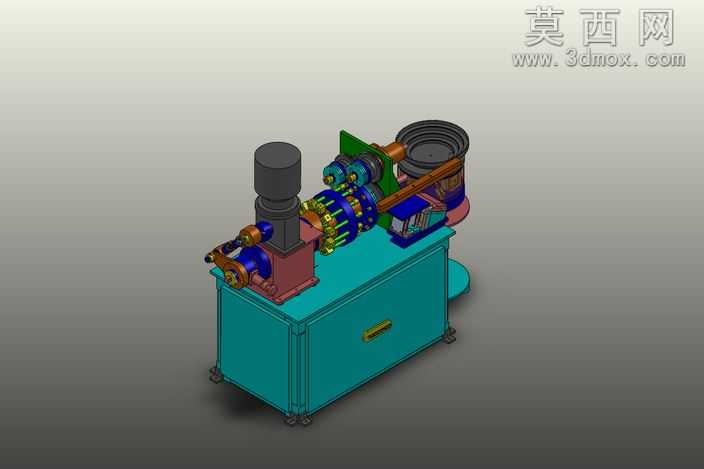

本套三维模型采用专业三维机械设计软件完成全参数化建模，整体结构按照全自动样销加工组装的工艺流程进行模块化布局，完整还原了设备从机架到各功能执行单元的全部细节。建模过程中对每一个零部件都进行了精准的尺寸约束与装配配合校验，确保各运动机构之间不存在干涉问题，可直接用于后续的工程图导出、运动仿真模拟以及生产加工参考。模型渲染阶段针对不同部件的材质特性做了区分设置：底部一体式机架采用青蓝色金属烤漆材质，还原了工业设备机架的厚重质感与表面哑光漆面效果；液压动力单元的缸体、阀组部分做了金属镀铬与铸铁材质的区分，清晰呈现液压系统的管路走向与元件布局；振动碗给料机构设置了半透明工程塑料与金属内壁的材质差异，直观展示料斗内部的螺旋送料轨道结构；卷取进料、扶轮定位、送纸进给等工位的执行元件，分别对应设置了橡胶滚轮、硬质合金定位件、工程塑料导向件等不同材质属性，气动夹持器部分还原了夹爪的硬质合金接触面与气缸的铝合金缸体质感，各类传感器元件则做了深色工程塑料外壳与金属感应端的材质区分，整体渲染效果层次分明，能够清晰区分不同功能模块的结构边界。设计思路上围绕样销全自动加工组装的全流程需求展开，将液压驱动的大推力加工工位、振动碗的自动排序上料机构、卷取式进料单元、扶轮定位组件、进给送纸机构、气动夹持搬运机构以及物料处理工位进行了一体化集成，搭配全自动电子控制模块与多类型传感检测单元，实现从原料上料、定位加工、部件组装到成品出料的全流程无人化运行，各功能单元的布局充分考虑了设备维护的便利性与运动路径的最优化，液压管路、气动回路、传感线路的排布都在模型中做了预留与走向示意，整体结构紧凑合理，符合非标自动化专用设备的设计规范，能够直观展现全自动样销制造设备的完整工作原理与结构组成。
