CHERRY MX机械键盘轴体与键帽结构设计

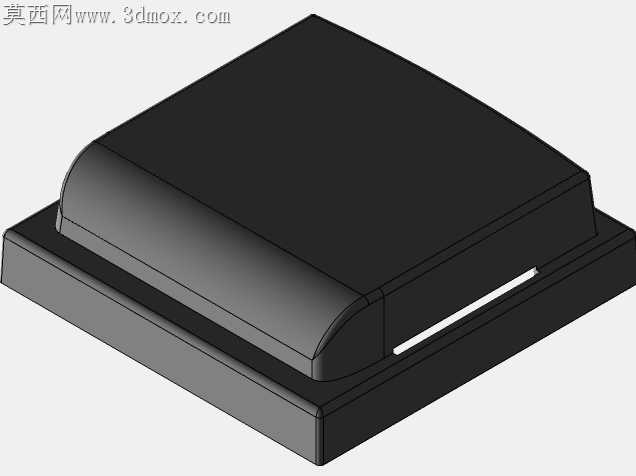

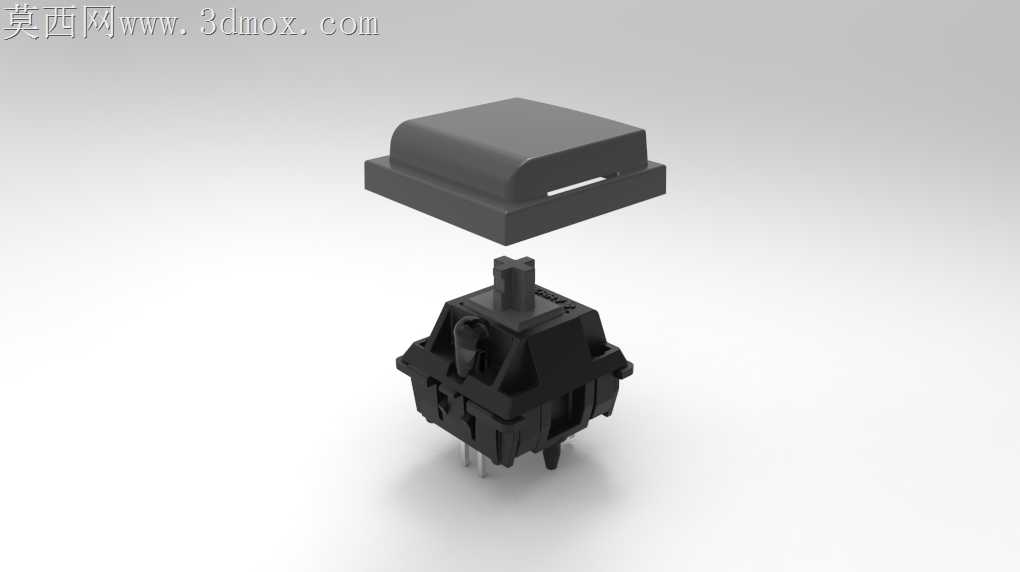

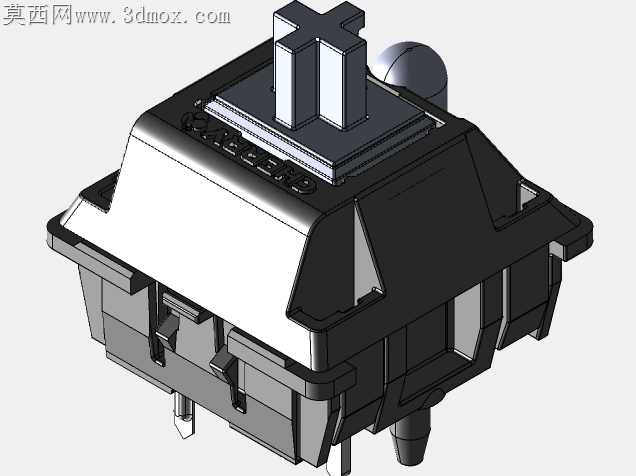

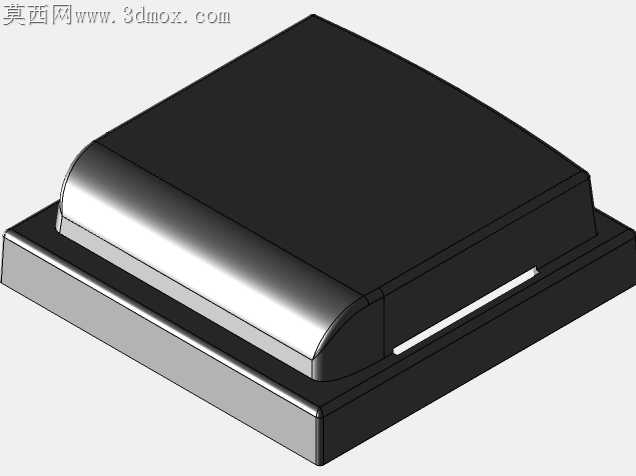

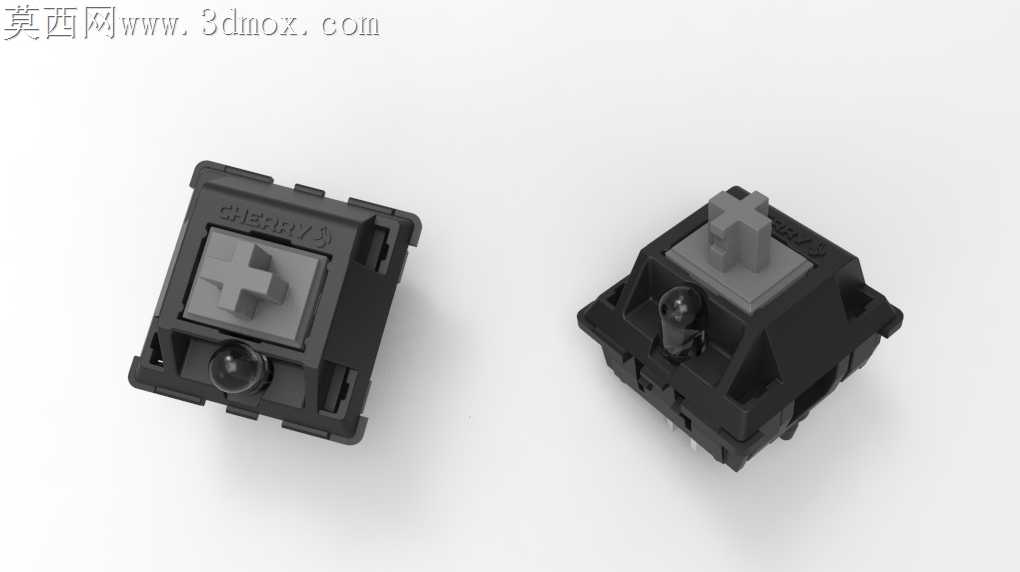

机械键盘轴体的量产装配环节，最容易被忽略的就是轴体上盖与键帽配合的公差累积问题，这套CHERRY MX轴与配套键帽的结构设计，刚好把量产中常见的卡键、晃量过大、按压偏斜的隐患做了针对性的结构优化。轴体十字柱的拔模斜度控制在0.15度以内，柱体根部做了0.2mm的圆角过渡，既避免注塑成型时柱体缺胶，也能让键帽插拔时的受力不会集中在柱根位置，减少长期插拔后的柱体断裂风险。键帽内侧的十字卡槽没有做通槽设计，卡槽深度比轴体十字柱的有效插入深度多0.1mm，预留出键帽按压到底时的微小形变空间，不会出现键帽底部撞击轴体上盖产生的空腔杂音。键帽的外缘曲面做了0.3mm的微弧收边，手指接触的边缘没有锐利的分型线残留，对应注塑模具的分型面设置在键帽侧壁距离顶面1.2mm的位置，后续抛光工序不需要处理接触手指的曲面区域，能大幅降低量产时的表面处理工时。轴体底座的定位柱直径公差控制在±0.02mm，和键盘钢板定位孔的间隙预留0.05mm，过波峰焊时不会因为热胀冷缩出现轴体偏移，也不会因为间隙过大导致轴体焊接后歪斜，按压时出现偏磨。轴体内部的触发弹片接触点做了微凸的球面设计，每次按压的接触位置不会固定在同一个平面点上，长期使用后的触点氧化磨损会均匀分布在球面区域，不会出现局部磨损失效导致的按键双击。键帽内壁做了四条均匀分布的加强筋，筋位厚度0.8mm，既不会因为壁厚不均导致键帽表面出现缩痕，也能提升键帽整体的抗扭强度，大力按压键帽边角时不会出现侧壁开裂的情况。轴体上盖的卡扣结构做了1度的倒扣斜度，卡扣根部预留了0.1mm的形变让位槽，组装时卡扣卡入底座的力度控制在15N左右，既不会因为卡扣过松导致轴体受外力时上盖脱落，也不会因为卡扣过紧导致组装时卡扣断裂。这套结构没有做多余的装饰性特征，所有的曲面、倒角、筋位、公差预留都围绕量产装配的良率、长期使用的可靠性做取舍，没有为了视觉效果牺牲装配便利性，也没有为了压缩成本削减关键的结构补强位置，哪怕是十字柱边缘0.05mm的倒角，都是为了减少键帽插拔时的塑料碎屑产生，避免碎屑掉入轴体内部造成卡涩。
