迷你履带式装甲作战载具外观结构设计

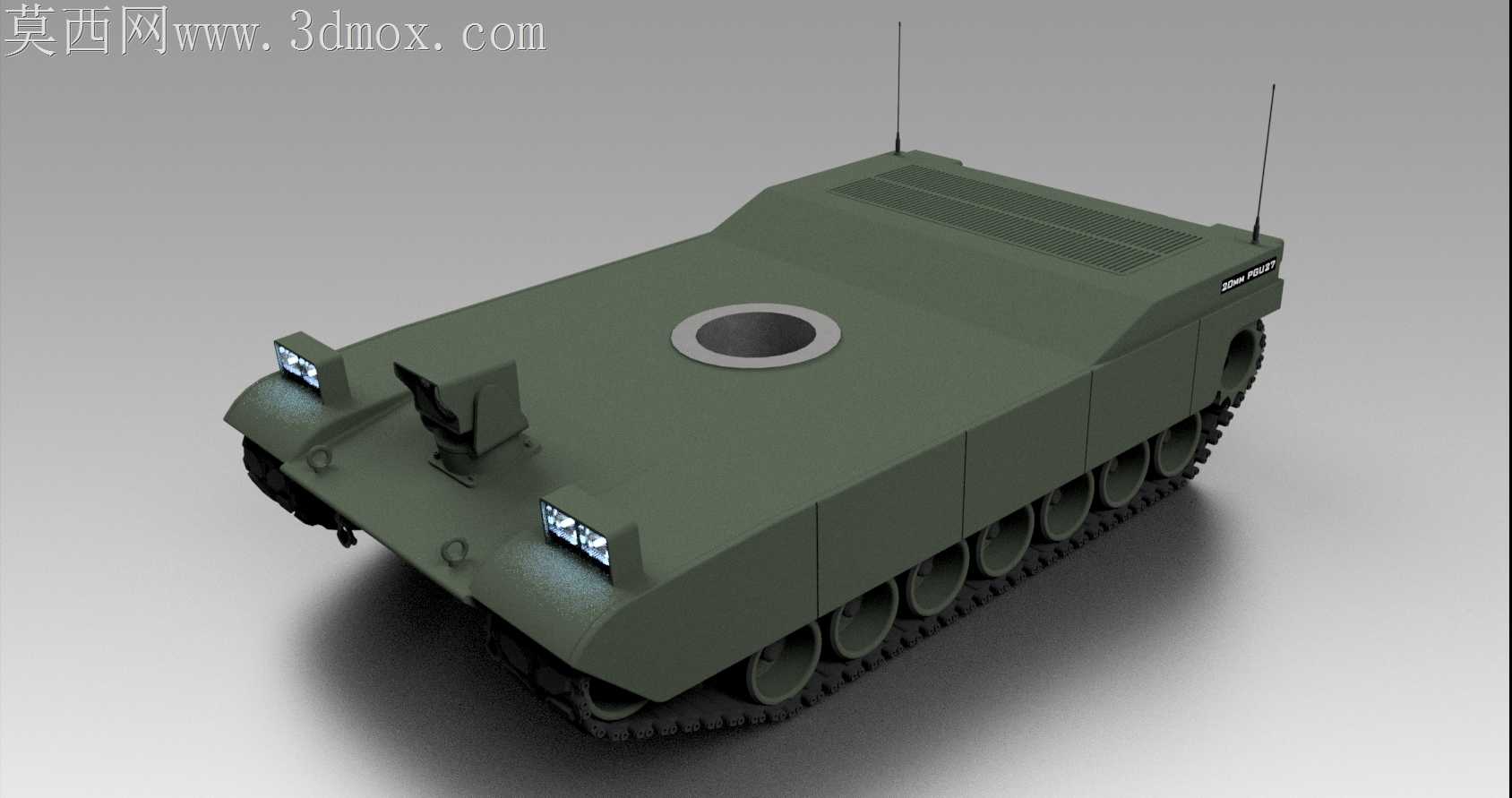

小型履带装甲载具的加工适配一直是桌面级模型落地的核心痛点，常规1:35比例的坦克模型常出现履带啮合间隙过大、负重轮同轴度偏差导致行驶卡滞的问题，这款迷你装甲载具在结构设计阶段就针对小尺寸加工的公差特性做了针对性调整。履带板的啮合齿做了0.12mm的倒角修型，避开了FDM打印时层纹堆积导致的齿形过盈，即便用0.2mm层厚的普通桌面3D打印机制作，也能保证主动轮和履带的啮合顺畅，不会出现推齿、跳齿的情况。车体前部的格栅散热区没有采用一体蚀刻片的常规方案，而是把格栅条拆成了独立的0.8mm见方的条状结构，既方便CNC小批量加工时的排屑，也能避免一体注塑时的缩痕，格栅和车体安装槽的配合间隙留了0.05mm，组装时不需要额外打磨就能卡合到位，配合少量胶水就能实现牢固固定。车灯区域的分件做了隐藏式卡扣设计，红、黄透光件和车体外壳的配合面做了0.03mm的过盈量，不需要额外加胶就能卡紧，后期更换不同颜色的透光件也不需要破坏漆面。侧裙板和车体主结构的连接位做了三个隐藏式定位柱，定位柱的直径比安装孔小0.08mm，即便打印件出现轻微的收缩变形，也能顺利对位安装，不会出现侧裙板翘起、缝隙不均的问题。负重轮的轮轴采用了2mm直径的标准钢轴适配设计，轮孔的内径做了2.05mm的公差预留，既可以直接用打印轴做静态展示，也能替换成金属轴实现遥控行驶的顺滑转动，不会出现轴孔过紧转不动、过旷轮组晃动的问题。车体顶部的天线座做了内嵌式铜套适配位，安装0.5mm直径的金属天线时不会因为反复插拔导致塑料基座开裂，尾部的牵引钩做了圆角过渡处理，避免小尺寸零件加工时的应力集中，即便用脆性的光敏树脂打印也不容易出现断裂。车体表面的标识位置做了0.02mm的浅凹槽设计，后期水贴粘贴时可以顺着凹槽定位，不会出现贴歪、移位的情况，凹槽的深度刚好和水贴的厚度匹配，贴完后喷一层消光漆就能实现和漆面齐平的效果，不会出现水贴边缘凸起的违和感。履带的橡胶质感在渲染阶段做了分层材质调试，胎面的颗粒纹理和侧面的光滑橡胶做了不同的粗糙度参数，金属履带销的位置做了轻微的旧化磨损效果，既保留了迷你模型的精致感，也不会因为过度做旧显得脏乱。车体前部的拖钩位置做了加厚处理，对应小比例模型最容易断裂的受力点，哪怕是日常拿取时的轻微磕碰，也不会出现零件断裂的情况。
