多电压输出开关电源电路板结构设计

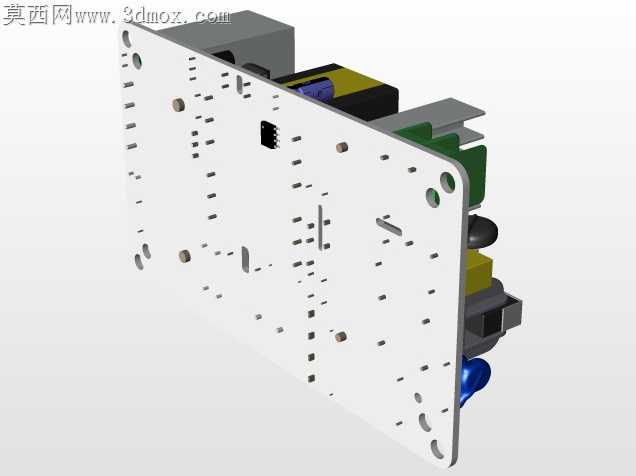

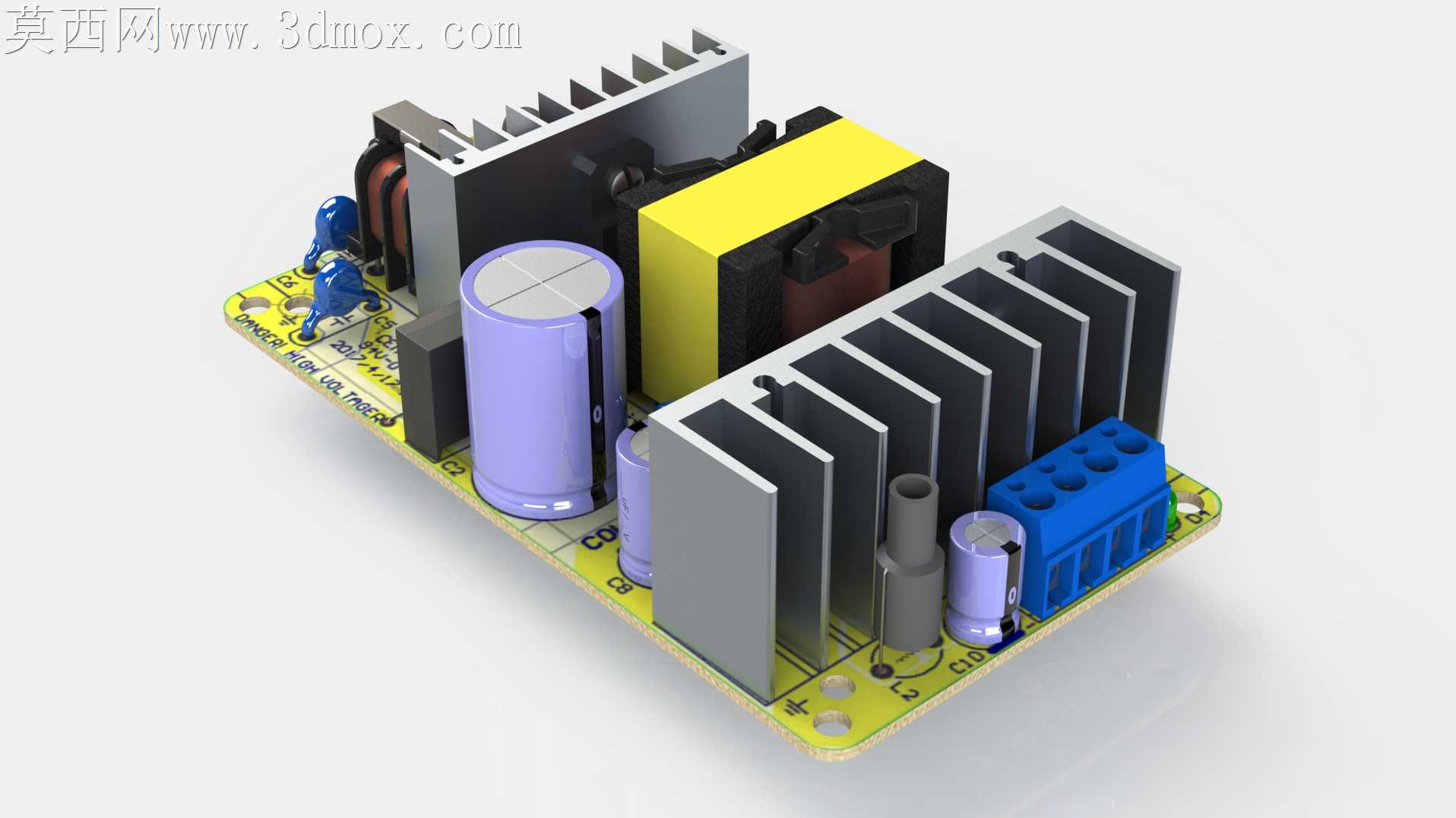

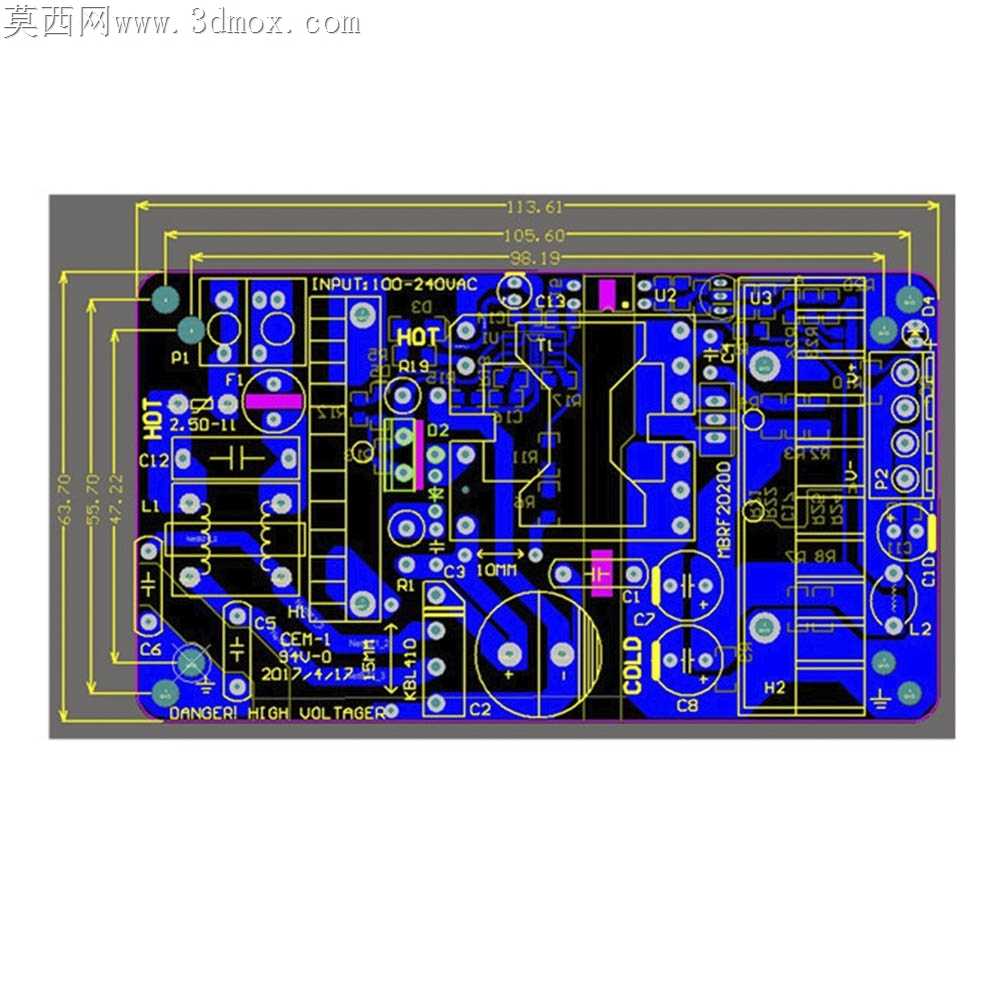

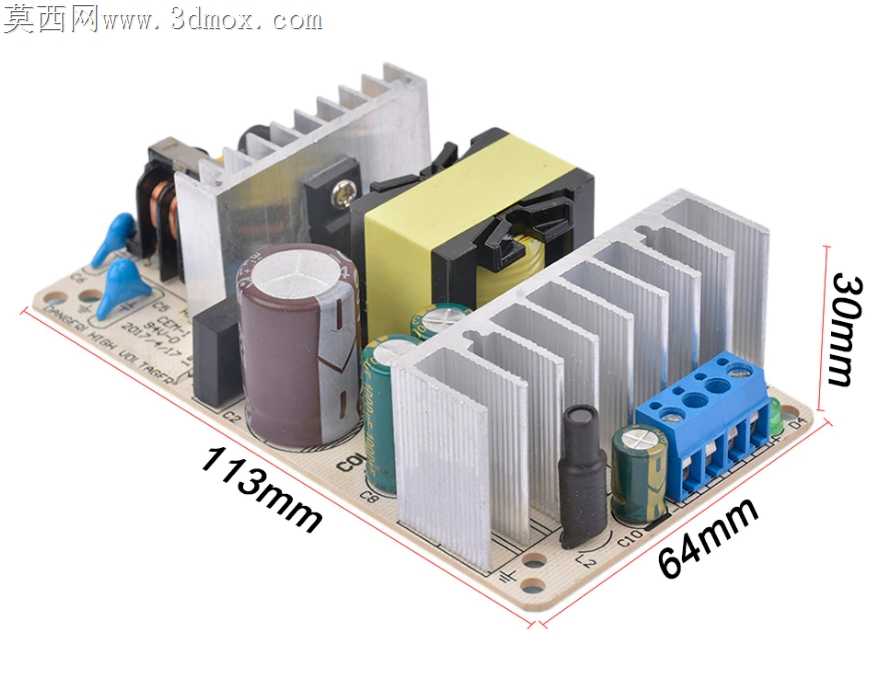

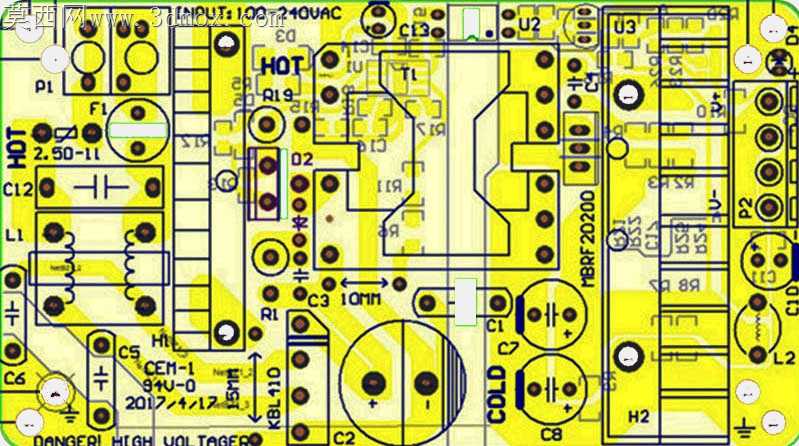

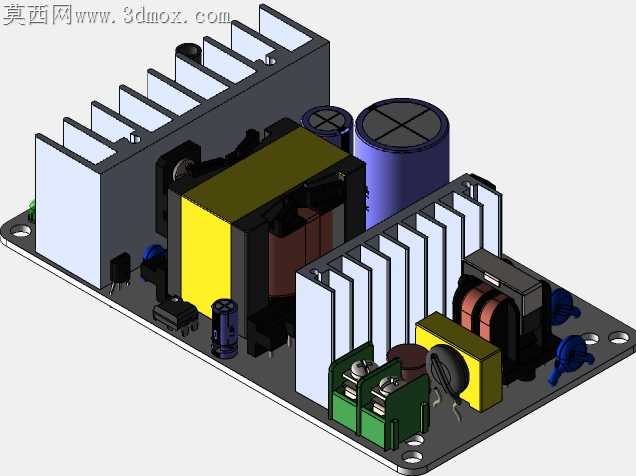

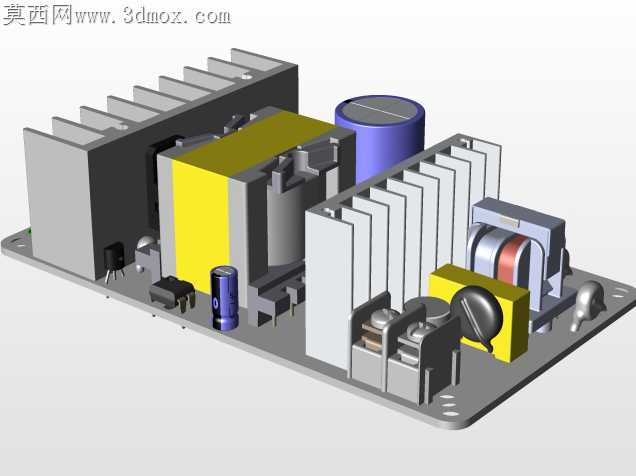

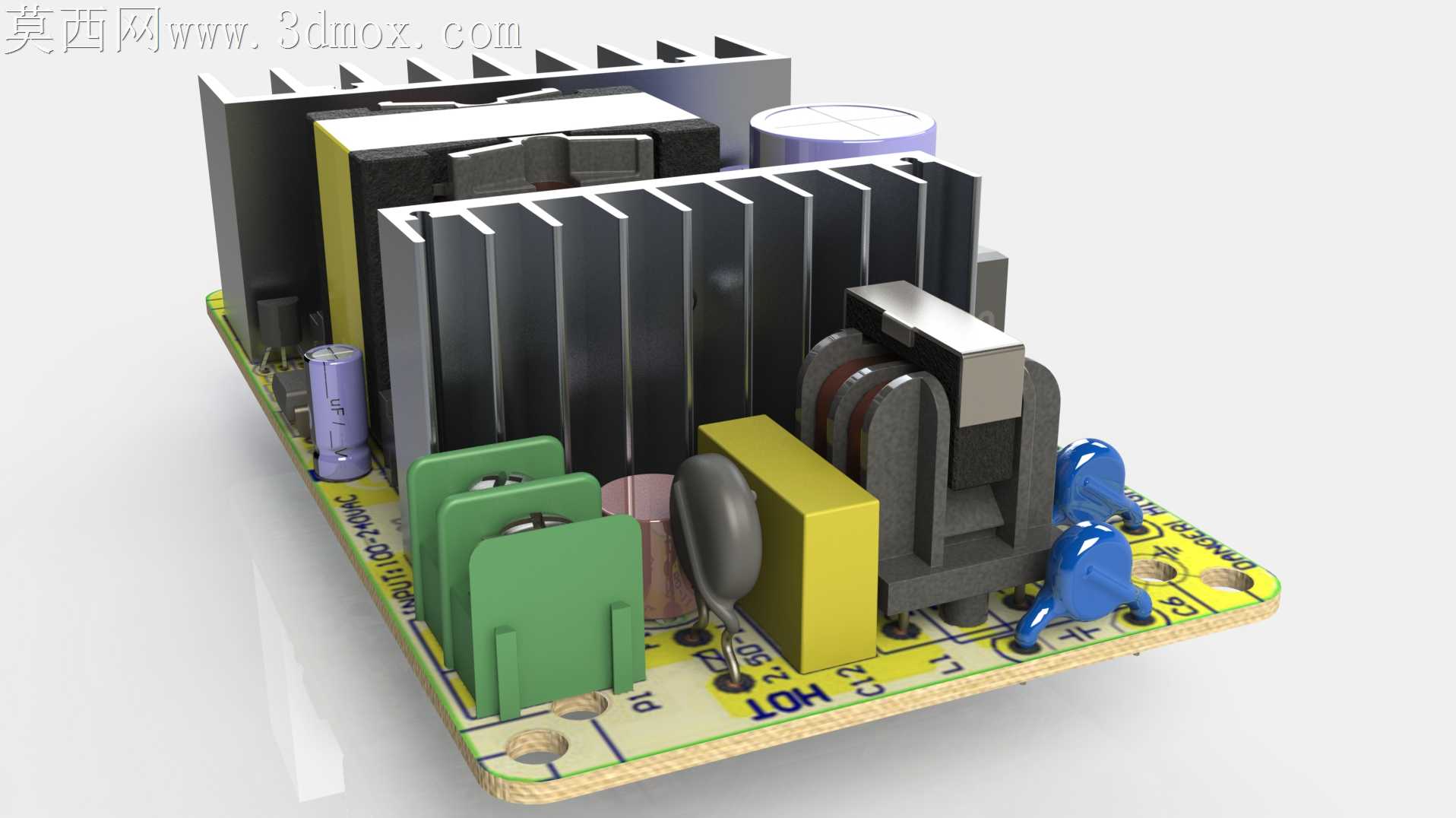

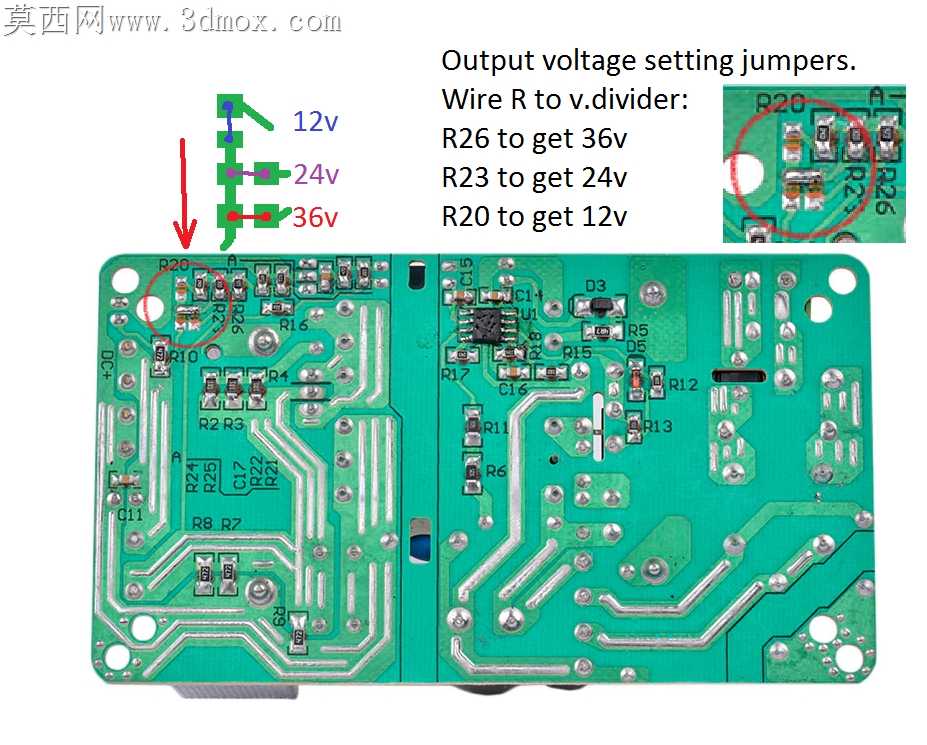

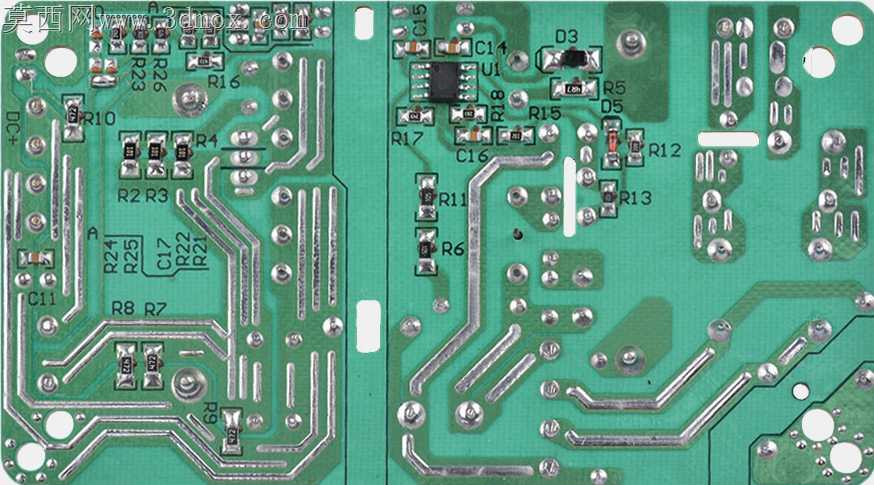

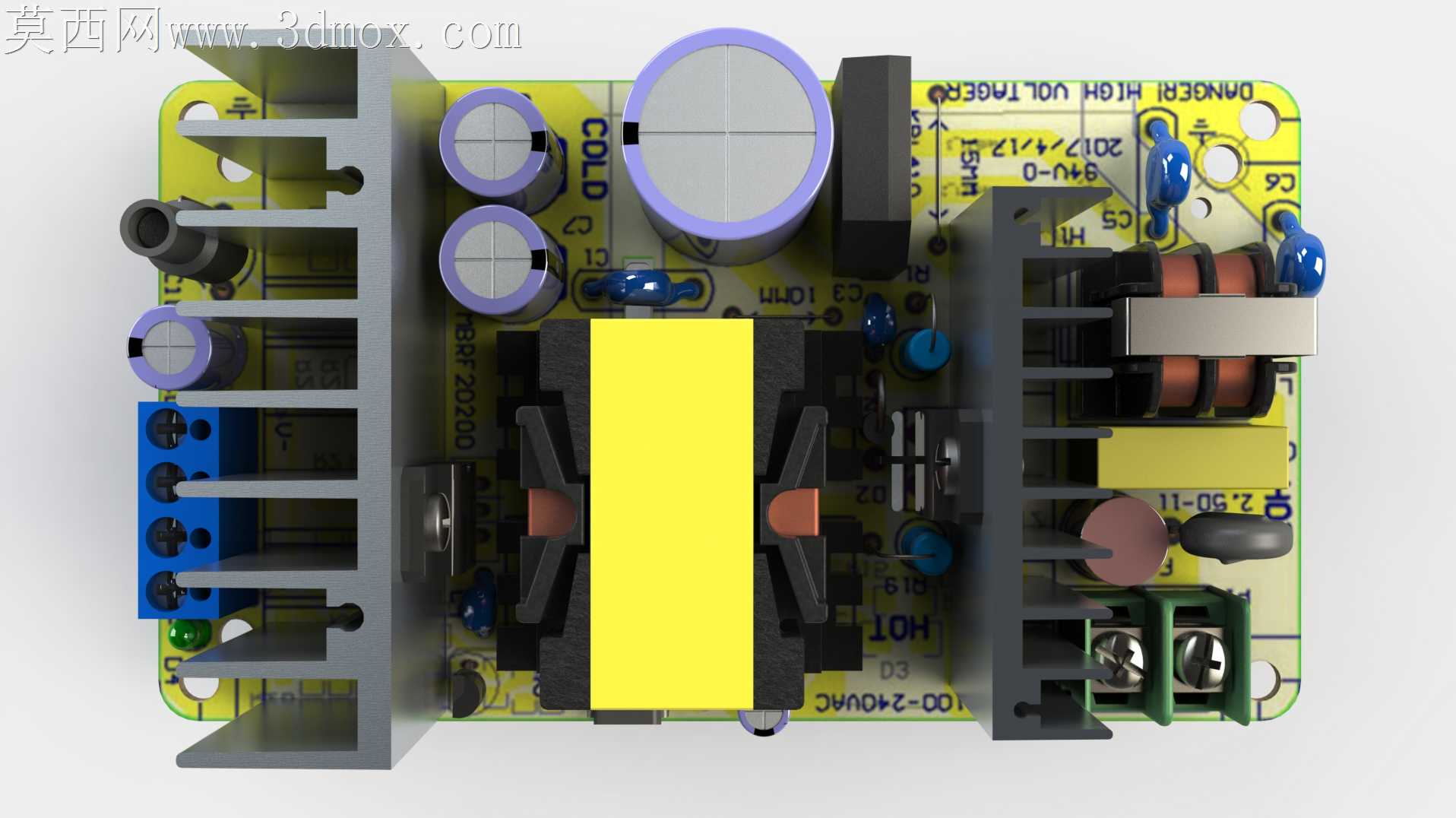

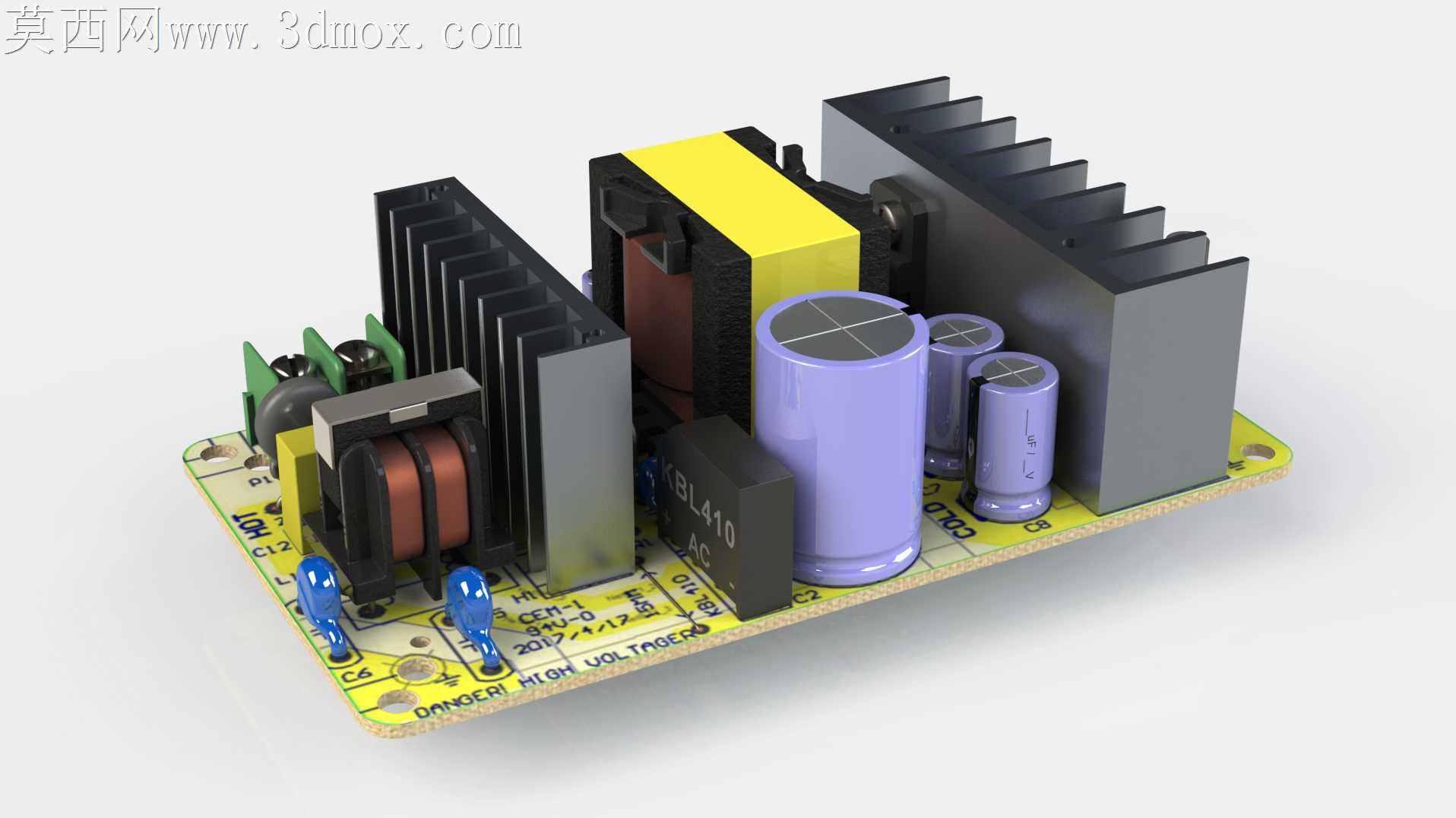

小功率开关电源量产时最容易踩的坑，是散热片与周边电解电容的安全间距不足，长期满负载运行下电容受高温烘烤电解液快速干涸，整板寿命直接砍半。这款多电压输出电源板的结构排布，刚好把这类隐患做了针对性的避让处理。两块铝制散热片分别卡在功率开关管与整流桥的位置，鳍片朝向顺着板内空气对流方向，没有和周边紫色电解电容贴靠，预留的间隙刚好能让热流顺着鳍片缝隙散出，不会把热量直接导到电容塑壳上。板边蓝色接线端子的固定孔位做了沉台处理，锁螺丝时不会顶到背面的走线铜箔，端子引脚和周边功率器件的爬电距离留足了安规要求的余量，不用额外加绝缘挡片就能满足基础耐压测试。板上黄色高频变压器的磁芯固定位做了点胶槽预留，生产时打胶固定不会溢到周边引脚造成连锡，变压器和散热片之间的空隙刚好能放下绝缘麦拉片，不用额外裁剪适配尺寸。不同电压版本的跳线槽位做了丝印区分，不用对照原理图就能找到调整输出电压的焊盘位置，跳焊时不会误碰周边贴片元件。输出端的滤波电容排布避开了输入侧的高压区域，高低压区间的开槽隔离位置刚好卡在安规要求的分界线上，省掉了额外加绝缘隔板的工序。板角的固定孔位做了非金属化处理，锁壳体螺丝时不会造成电源短路，孔位周边预留的焊盘面积足够承受螺丝锁附的压力，不会出现板材开裂的问题。就连板上小型塑封元件的排布，都避开了散热片正下方的热辐射区域，长期工作不会出现塑壳受热变形的情况。这类结构细节的调整，不用额外增加BOM成本，就能把整板的满载运行寿命提升近四成，生产时的装配不良率也能压到极低水平。
