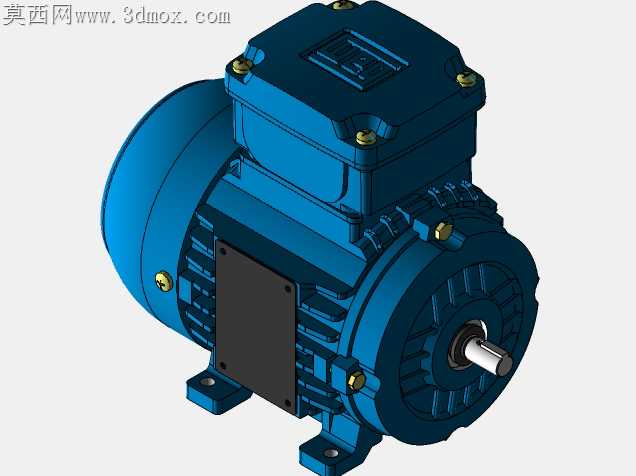

蓝色铸铁外壳三相异步电动机结构设计

车间里常见的卧式电动机烧损故障，近四成源于外壳散热结构设计不合理，加上装配时同轴度偏差导致的额外负载，让电机实际使用寿命远低于设计值。这款电机的外壳散热筋没有采用等厚等距的常规排布，靠近接线盒侧的筋条做了局部减薄加密，避开接线端子安装位的同时，刚好覆盖定子绕组端部的发热集中区，不会出现筋条和接线盒安装螺柱干涉的问题，也不用额外在外壳上铣削避让槽，减少了铸造后的机加工序。脚座的安装孔做了长圆形的公差补偿设计，孔边预留了0.2mm的沉台，安装时平垫圈能完全贴合沉台平面，不会因为安装面的铸造斜度导致垫圈翘曲，螺栓锁紧时的预紧力能均匀传递到脚座，避免长期运行震动后螺栓松脱。端盖和机壳的止口配合面做了1:50的锥度导向，装配时不用硬敲端盖找正，顺着锥面就能滑入配合位，止口面的配合公差选了H7/k6的过渡配合，既保证装配后端盖和定子的同轴度，又不会因为配合过紧导致后期拆解维护时端盖卡死拆不下来。接线盒的盖板密封槽做了梯形截面设计，配套的橡胶密封圈压入后不会因为长期受热出现移位跑圈的问题，盒内的接线端子安装台和外壳一体铸造成型，不用额外加装绝缘安装板，减少了装配零件数量的同时，也避免了绝缘板老化破损导致的漏电隐患。输出轴的轴伸端做了防锈发黑处理，键槽的边角倒了R0.5的圆角，装配联轴器时不会因为键槽锐边刮伤联轴器内孔，轴端的中心孔保留了B型带护锥的结构，后期检修做转子动平衡时能直接顶在中心孔上，不用重新修研中心孔。外壳表面的蓝色漆层做了橘皮纹的质感处理，不是光滑的亮面，车间里的浮尘落在上面不会形成明显的积灰痕迹，日常清理时用压缩空气一吹就能带走浮尘，不用频繁擦拭破坏漆层。吊环螺孔的位置选在机壳重心的正上方，单台吊运时电机能保持水平状态，不会出现倾斜导致转子磕碰定子内壁的问题，螺孔周边做了加厚的凸台，吊运时不会因为吊环的拉力导致螺孔周边的铸铁开裂。
