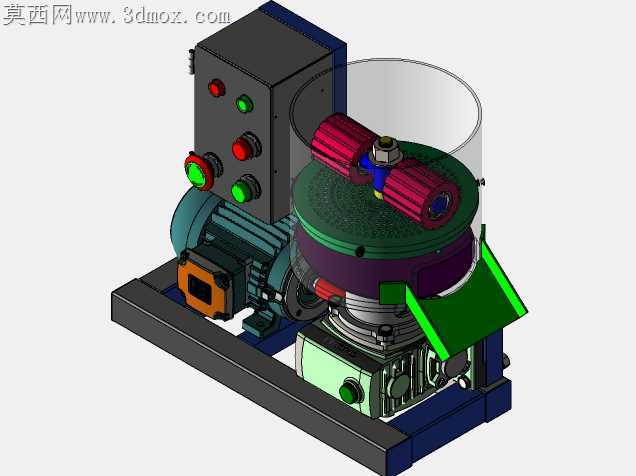

带控制箱的单电容电机驱动研磨设备结构

小型研磨类设备在小批量五金件去毛刺、粉体小样制备场景里，最容易出现的故障点就是电机启动扭矩不足、控制元件受研磨粉尘侵入失效，这套单电容电机驱动的研磨结构，从装配逻辑层面把这些现场隐患提前做了规避。控制箱没有采用常见的顶面悬臂安装方式，而是直接贴靠电机定子外壳的侧立面固定，箱体底部和电机安装座之间留了3mm的装配间隙，既可以借助电机外壳的金属材质辅助控制箱内元件散热，又能避免研磨作业时的振动直接传导到按钮触点，减少按钮误触发或者接触不良的概率。箱体上的红绿按钮采用高低错落排布，最外侧的急停按钮比其余功能按钮高出8mm，操作人员戴劳保手套操作时不需要刻意瞄准，手肘误碰其余按钮时也不会触发急停，操作容错率更高。研磨腔体的透明护罩没有做整圈螺栓固定，而是采用上端卡入定位环、下端靠腔体边沿承托的装配方式，护罩和旋转磨盘之间留了均匀的2mm周向间隙，日常清理腔体内残留磨料、更换不同目数磨盘时，不需要拆卸任何紧固件，直接向上提起护罩就能操作，护罩的透明材质也能实时观察内部研磨状态，避免磨料过量堆积导致电机堵转。出料导槽直接固定在研磨腔体的下沿出料口，导槽的倾斜角度做了15度的抬升调整，导槽边沿和磨盘出料刮板的间隙控制在0.5mm，既不会因为间隙过大漏料，也不会因为间隙过小和旋转刮板发生剐蹭，研磨完成的物料能顺着导槽完全滑出，不会在腔体内残留积料。底部的焊接机架采用方管拼焊结构，电机安装面和研磨腔体安装面的平行度公差控制在0.1mm以内，装配时不需要额外加调整垫片就能保证电机输出轴和磨盘转轴的同轴度，减少联轴器的偏磨损耗。单电容启动的电机选型匹配了研磨负载的启动扭矩需求，电容元件直接集成在电机接线端的防护盒内，没有额外拉长接线暴露在研磨粉尘环境里，接线处的密封胶圈和控制箱的进线口都做了防尘处理，能适配多粉尘的车间作业环境。磨盘上方的两个调节手轮采用防滑滚花结构，手轮和调节螺杆之间做了防松卡簧，调整磨盘间隙后不会因为设备振动出现间隙偏移，不需要每次开机前反复校准间隙。
