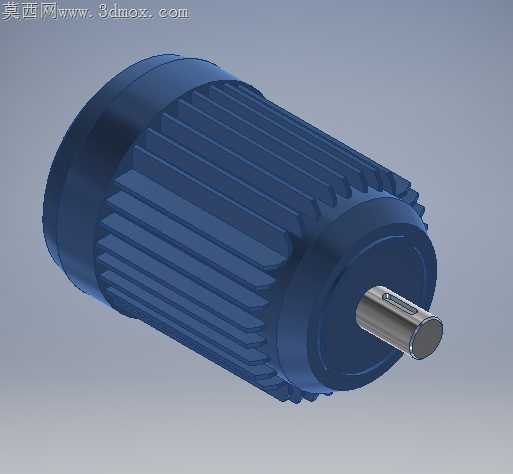

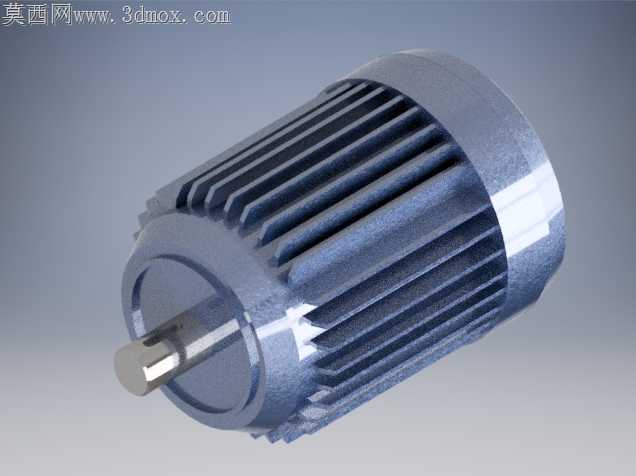

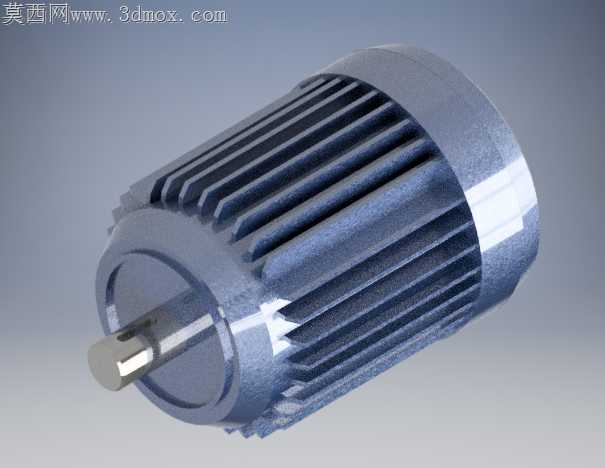

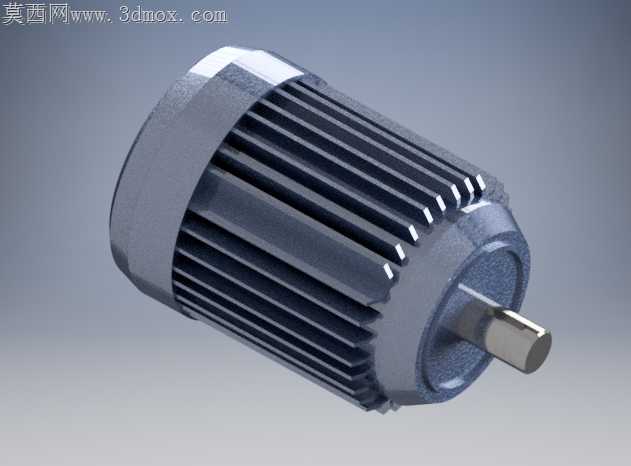

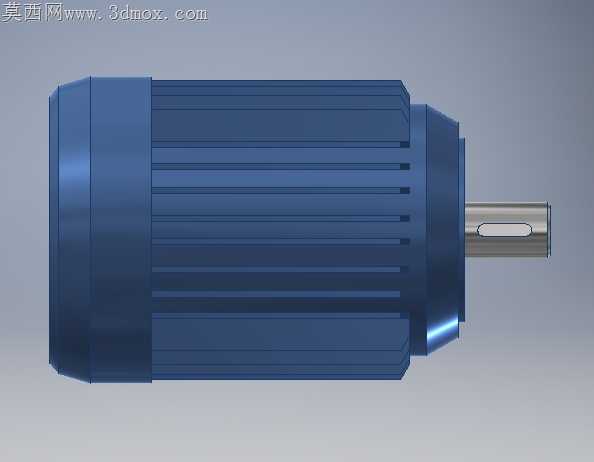

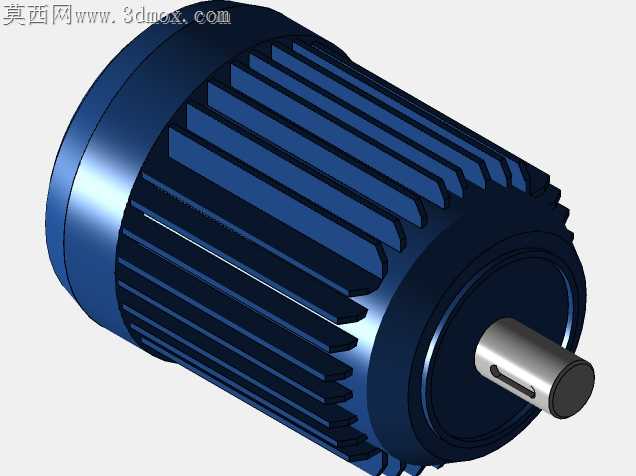

工业散热肋片式铸铝电动机三维结构

车间里常规量产的中小型电动机，最容易被忽略的加工隐患藏在散热肋的拔模斜度上——不少新手画的机壳肋条直上直下，压铸开模时粘模拉伤率超过12%，后续打磨返修不仅耗工时，还会磨薄肋根厚度，让满载运行时的热阻飙升15%以上。这款模型的散热肋做了单侧1.2°的渐变拔模，肋条根部做了R0.8的圆角过渡，既避开了压铸时的应力集中点，也让脱模时铝液凝固后的收缩应力能顺着圆角均匀释放，不会在肋根处留下微裂纹。输出轴和前端盖的配合段留了0.02mm的过盈公差，轴伸端的键槽侧壁做了0.1mm的退刀槽，铣削加工时不会让刀具在槽根处蹭出接刀痕，装配时平键推入不会卡滞，长期带载启停也不会出现键槽滚键的问题。机壳后端的轴承室位置，特意把壁厚比周边加厚了2.5mm，不少轻量化设计的电机为了减重把轴承室做薄，运行时轴承外圈的振动会让薄壁处产生谐振，时间长了端盖固定螺丝容易松脱，加厚的壁面能把轴承的径向振动阻尼掉30%左右，也能避免轴承外圈跑圈的故障。接线盒的位置和机壳的衔接处做了一圈止口，防水胶圈嵌入后不会因为机壳的振动移位，IP54的防护等级不用额外打胶就能稳定达标，后期维护拆盖再装也不会破坏密封性能。散热肋的排布不是等距均分，靠近出线端的肋条间距比风扇端宽1.2mm，因为出线端的绕组端部温度比风扇端高8℃左右，更宽的肋间距能让冷却风的流通截面更大，不会因为肋片过密形成风阻死区，实际测温满载运行两小时，绕组温升比等距肋的同规格电机低6K。端盖和机壳的配合止口做了0.03mm的间隙公差，装配时不用铜棒硬敲就能对准定位，止口端面的粗糙度控制在Ra1.6，密封垫压合后不会出现局部缝隙，能阻挡车间里的金属切削粉尘进入电机内部，避免轴承磨损加快。
