42型带T5同步轮步进电机三维模型

本款42×42×48T5带齿轮步进电机三维模型依托专业三维机械设计软件完成全参数化建模，建模过程严格遵循步进电机实际生产尺寸规范，先完成电机主体定子、转子、端盖、输出轴的基础特征搭建，再精准绘制T5同步带轮的齿形轮廓，通过拉伸、切除、阵列等特征操作完成带轮与输出轴的装配定位，所有配合关系完全符合实际机械装配逻辑，无干涉错位问题。

参数设计层面严格匹配42系列步进电机的标准安装尺寸，机身截面尺寸为42mm×42mm，机身长度48mm，输出轴直径、安装孔位间距、T5带轮的齿距、齿数、节圆直径均按照行业通用标准设定，齿轮模数、轴肩定位尺寸等细节参数完整，可直接支撑后续工程出图与选型校核工作。

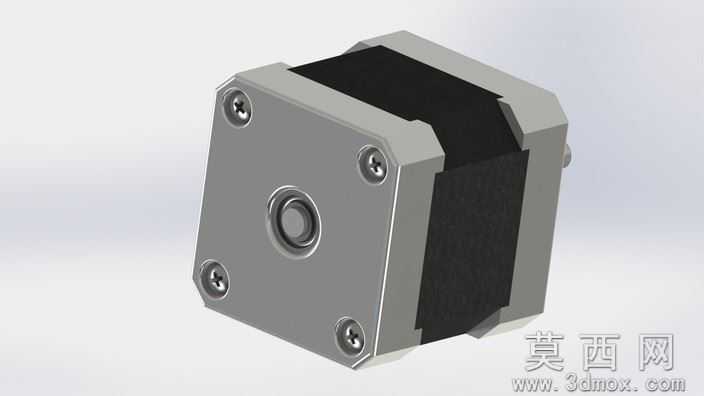

渲染材质环节充分还原实物材质质感，电机金属外壳采用高反光金属材质，通过调整粗糙度、反射率参数模拟真实金属外壳的细腻纹理与金属光泽，机身黑色绝缘端盖部分采用哑光塑料材质，调整漫反射参数呈现绝缘漆层的柔和视觉效果，T5同步带轮的金属齿面做了细微的磨砂质感处理，整体渲染效果贴近实物外观。

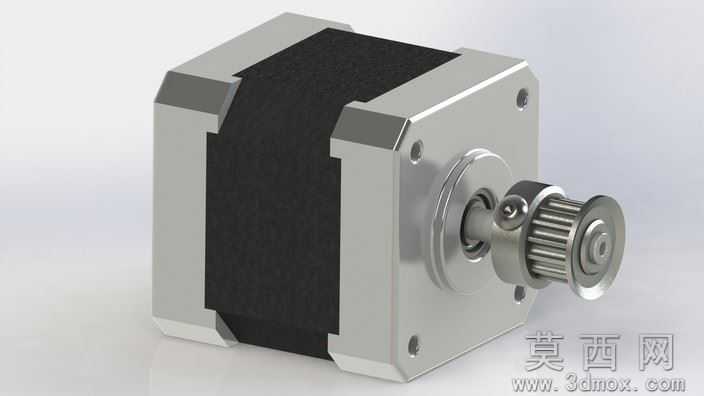

结构原理上完整还原步进电机的典型结构，清晰呈现定子绕组腔体、转子磁钢位置、前后端盖轴承定位结构、输出轴与T5带轮的键连接定位关系，虽然对定子转子的电磁结构做了合理简化，但装配关系明确，可直观展示步进电机将电脉冲信号转换为角位移、通过输出轴带动T5同步轮传递扭矩的工作原理。

软件兼容方面，模型包含SolidWorks2012原生源文件，同时提供STL、STEP/IGES等通用三维格式，可兼容UG、Pro/E、CATIA等主流三维设计软件，不同软件用户均可直接导入使用，无需额外修复破面或调整格式。

研发教学应用场景广泛，适用于机械传动仿真场景搭建、3D打印实物验证、自动化设备动力系统选型设计、高校机械专业电机结构课程教学演示、非标自动化设备方案设计等场景，可帮助设计人员直观呈现步进电机的典型结构与外观特征，缩短设备研发周期，也可作为教学案例帮助学习者理解步进电机的装配结构与传动原理。
