WEG系列电机SolidWorks三维模型图纸

本套WEG系列电机三维模型，基于SolidWorks2011版本完成全参数化建模，建模过程严格遵循WEG官方电机的实际尺寸规范，从基座、定子外壳、端盖、接线盒到输出轴的每一处结构，都经过多轮尺寸校准，确保模型比例与实物完全一致。建模阶段先绘制电机各部件的二维草图，通过拉伸、旋转、倒角、阵列等基础特征完成主体结构搭建，再针对散热筋、安装孔位、接线端子等细节特征做精细化处理，不同功率规格的电机模型分别独立建模，完整覆盖从小功率微型电机到大功率工业电机的全系列尺寸规格，所有特征参数均可编辑调整，方便使用者根据实际需求修改对应尺寸。

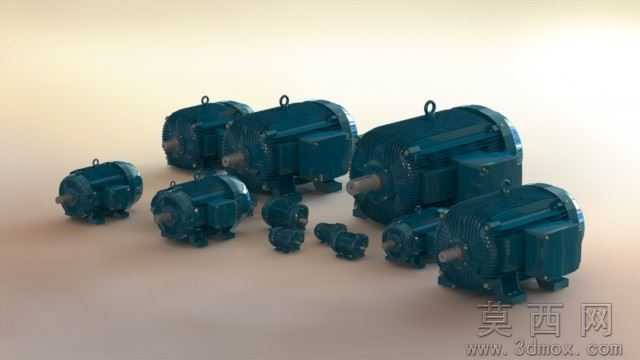

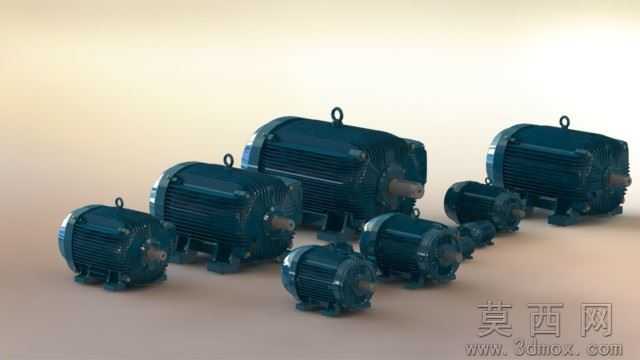

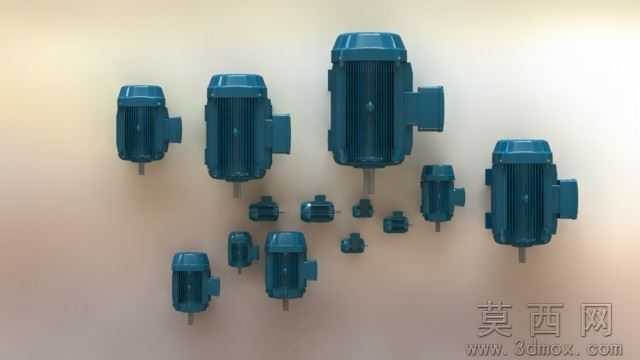

材质渲染方面，模型为电机外壳赋予了工业级哑光铸铁材质，还原真实电机的深蓝色漆面质感，输出轴部分设置为金属抛光钢材材质，接线盒、端盖等部件匹配对应的工程塑料与金属材质属性，渲染时添加了柔和的环境光与阴影效果，清晰呈现电机表面的散热筋纹理、安装孔位细节与整体轮廓，让模型展示效果贴近工业实物的视觉表现。

结构设计上，完整还原了三相异步电机的典型构造，包含定子壳体、转子输出轴、前后端盖、散热风罩、接线盒、安装底座等核心结构，准确体现了WEG电机高防护等级外壳、高效散热筋布局、标准化安装尺寸的设计特点，模型可拆分查看各部件的装配关系，清晰展示电机内部与外部的结构配合逻辑。

软件兼容层面，模型除原生SolidWorks2011格式外，还附带STL、IGES等通用三维格式，可兼容UG、Pro/E、AutoCAD等主流机械设计软件，无需额外格式转换即可直接导入使用，适配不同设计人员的软件使用习惯，避免版本不兼容导致的模型无法打开、特征丢失等问题。

在研发与教学应用场景中，该模型可用于电机选型阶段的装配干涉检查，帮助设计人员在设备整体设计阶段提前验证电机与安装位的尺寸匹配度，减少实物试装的成本；也可作为机械设计、电气自动化相关专业的教学案例，用于讲解三相异步电机的结构组成、装配工艺与三维建模方法，帮助学习者快速掌握工业电机的设计逻辑与建模技巧，同时也可用于工业设备三维展示、产品宣传动画制作等场景，为电机相关的产品研发、教学培训、方案展示提供可靠的三维模型支撑。
