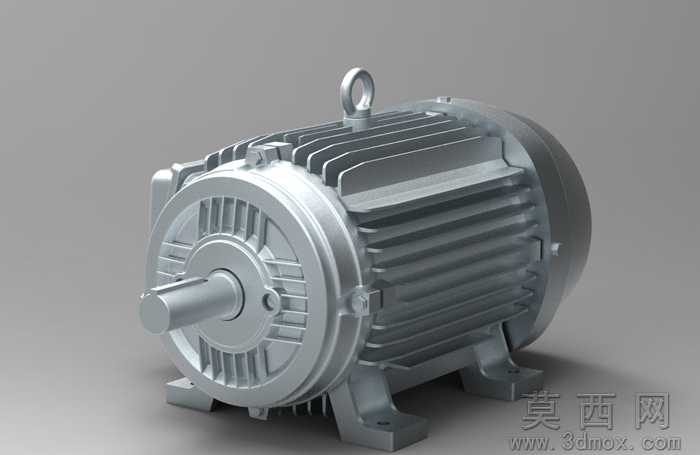

WEG256T三相异步电机SolidWorks三维模型

本套WEG256T三相异步电机实体模型全程采用SolidWorks软件完成绘制建模，完整复刻卧式工业电机外部全部结构，包含带散热筋的机壳、输出传动轴、前后端盖、底部安装底座、顶部起吊吊环等全部零部件，所有结构尺寸贴合256T机座标准电机参数规范，还原度极高。建模过程中综合运用SolidWorks多种核心绘图特征，机壳散热筋通过线性阵列功能批量成型，严格保证筋条间距、厚度、高度与实物一致；输出轴键槽、底座安装孔、吊环连接螺纹孔均做精细化建模处理，整机装配约束完整规范，可直接在软件内开展尺寸校核、外观干涉检查、整机三维渲染展示。模型采用多零件分体式搭建，机壳、转轴、底座、吊环均可单独拆分独立编辑，能够导出零件工程图、整机装配图纸，适用于机械专业三维绘图练习、电气设备结构教学案例。使用者可基于此模型修改机座规格、轴径、底座安装尺寸，适配不同功率工业电机方案设计，也可搭配联轴器、齿轮箱搭建完整传动机组仿真。模型实体细节完整，既能帮助新手练习阵列、筋特征、旋转拉伸等基础建模命令，也能作为输送设备、自动化产线配套电机的三维参考素材，大幅降低从零绘制工业电机壳体结构的绘图工作量。模型渲染采用金属磨砂铸铁材质，还原工业电机真实金属质感，光影效果贴合实物外观，结构上还原三相异步电机卧式安装的典型布局，吊环满足整机吊装的结构设计逻辑，前后端盖的轴承位、密封位结构均做还原，符合真实电机的装配原理。文件兼容多类三维软件，除SolidWorks原生格式外，可导出STEP、IGES、STL等通用格式，适配Autodesk Inventor等主流三维设计软件打开使用，无需担心版本兼容问题，可直接导入各类装配场景、仿真场景使用，满足不同设计环节的使用需求。在教学应用层面，该模型可作为电机结构认知、三维建模教学、装配约束教学的典型案例，帮助学习者快速掌握工业电机的结构组成与SolidWorks建模技巧；在研发应用层面，可作为设备选型阶段的三维布局素材，快速完成产线、设备的电机位置排布与干涉检查，提升前期方案设计效率。
