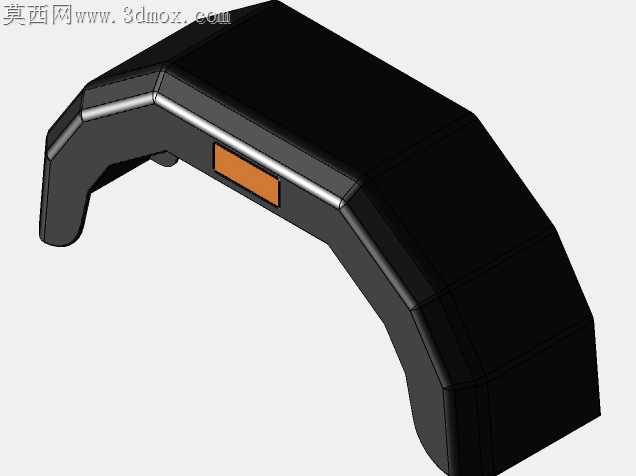

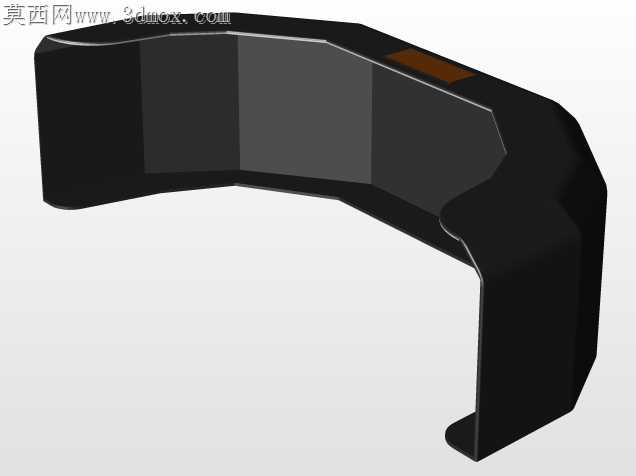

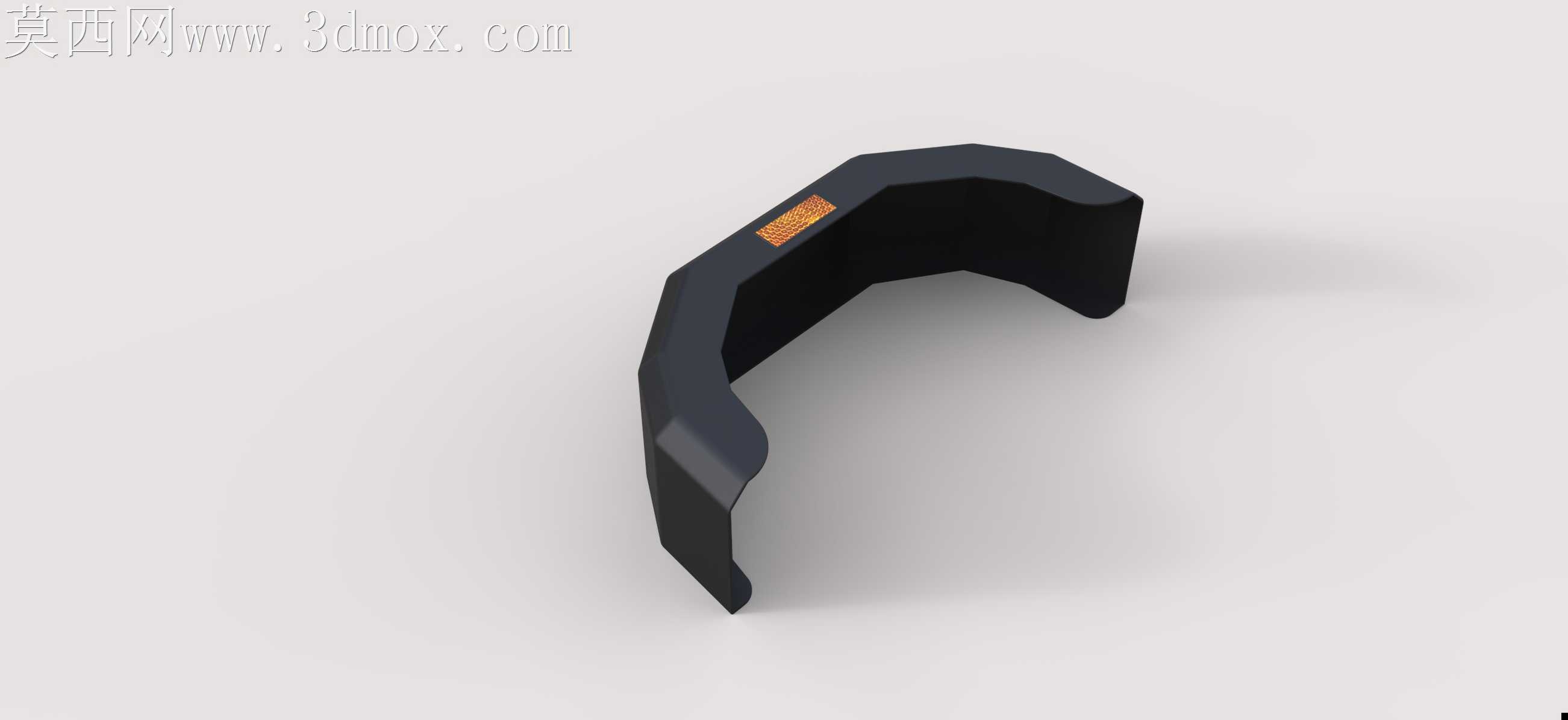

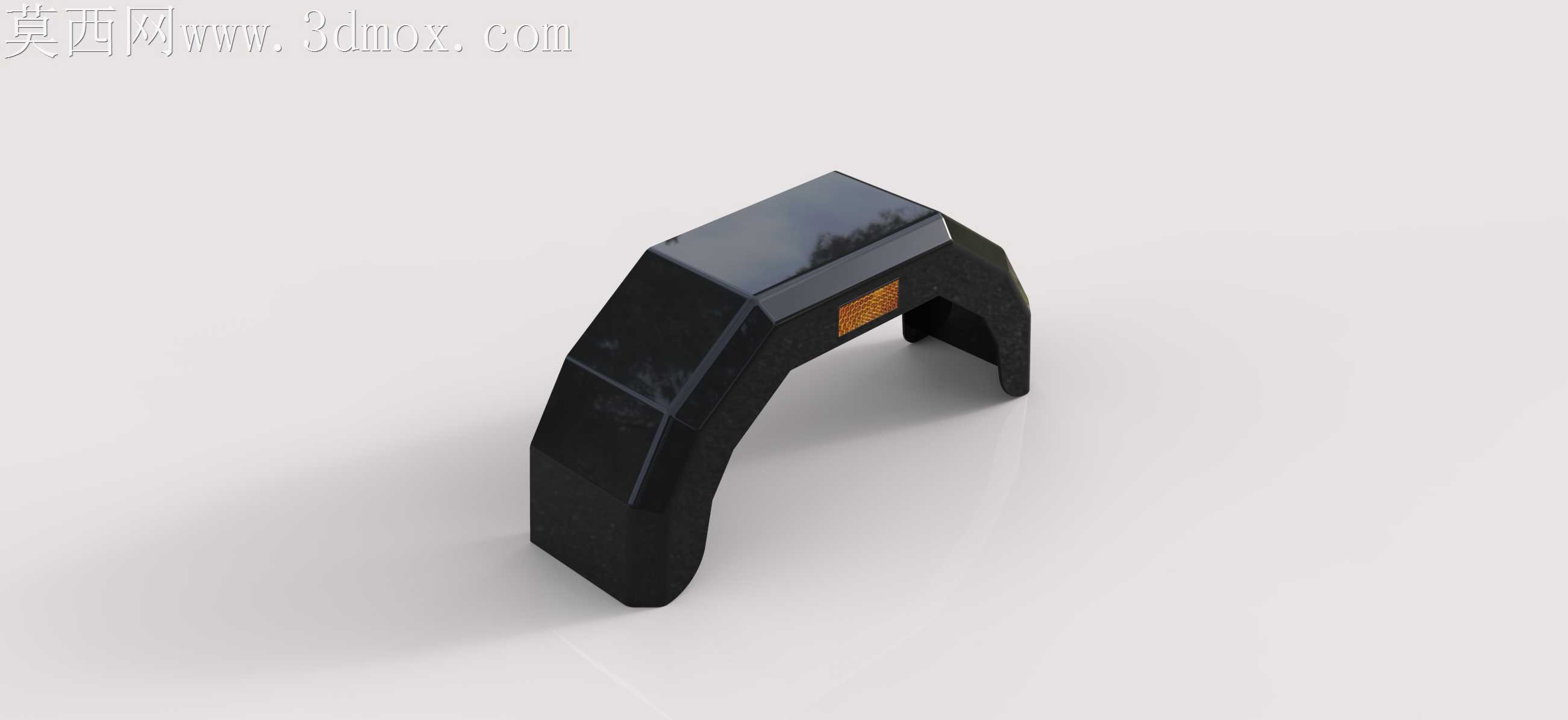

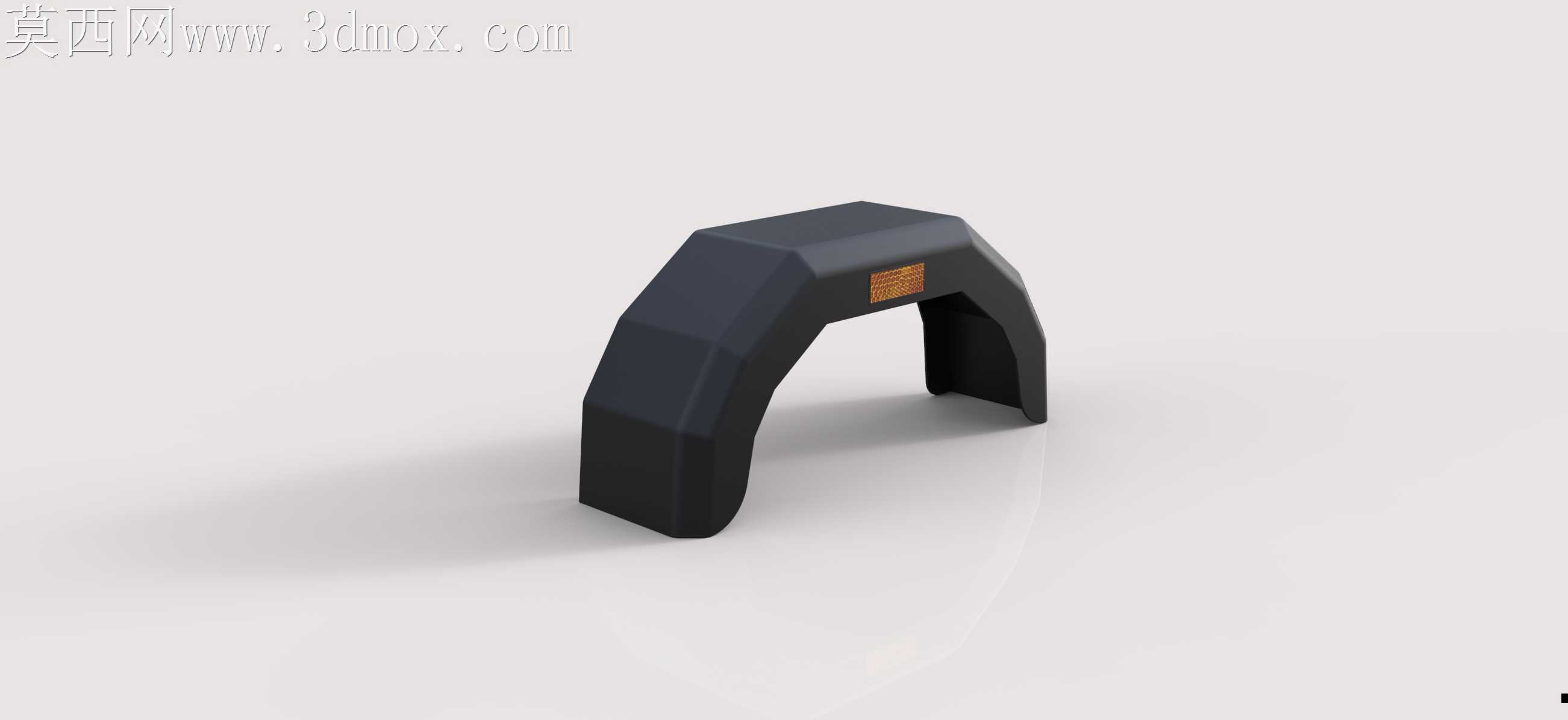

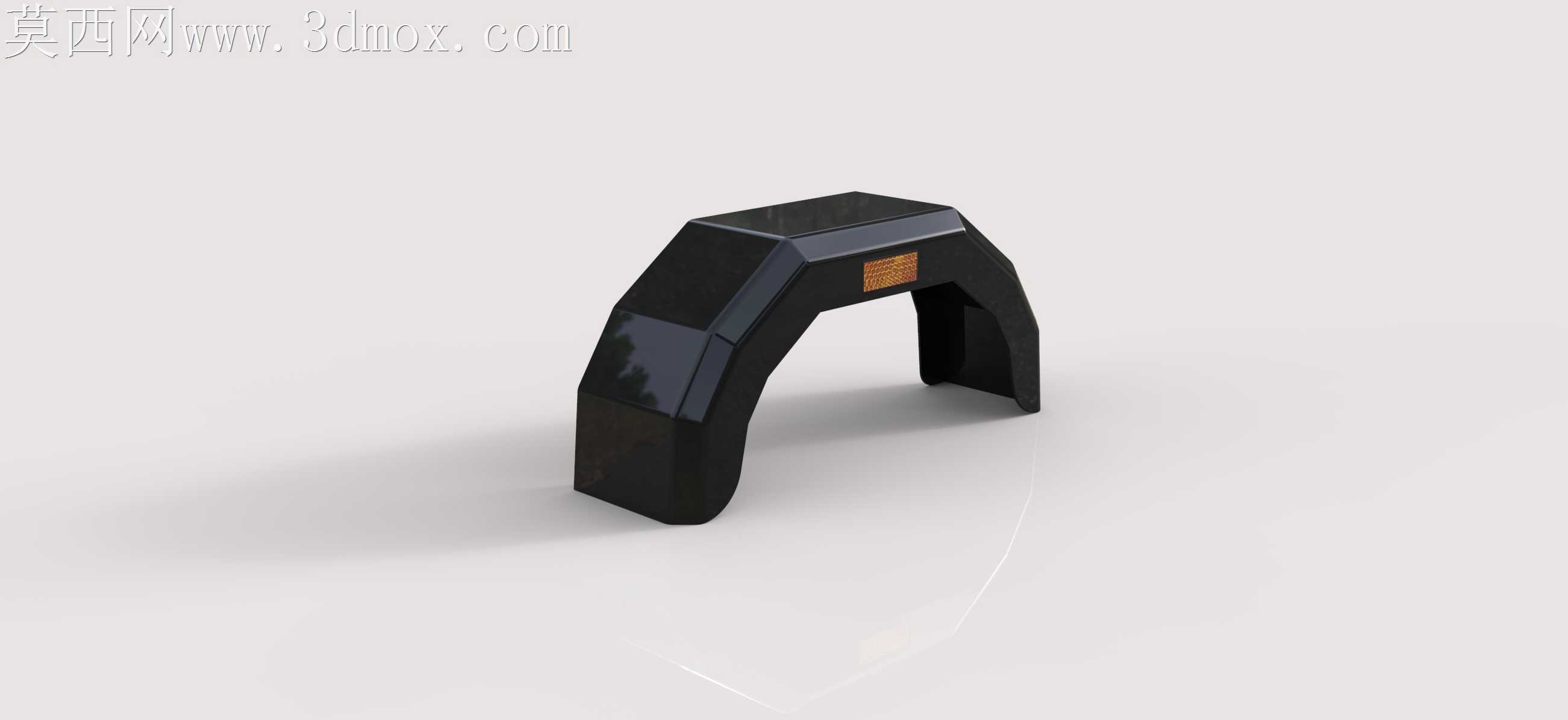

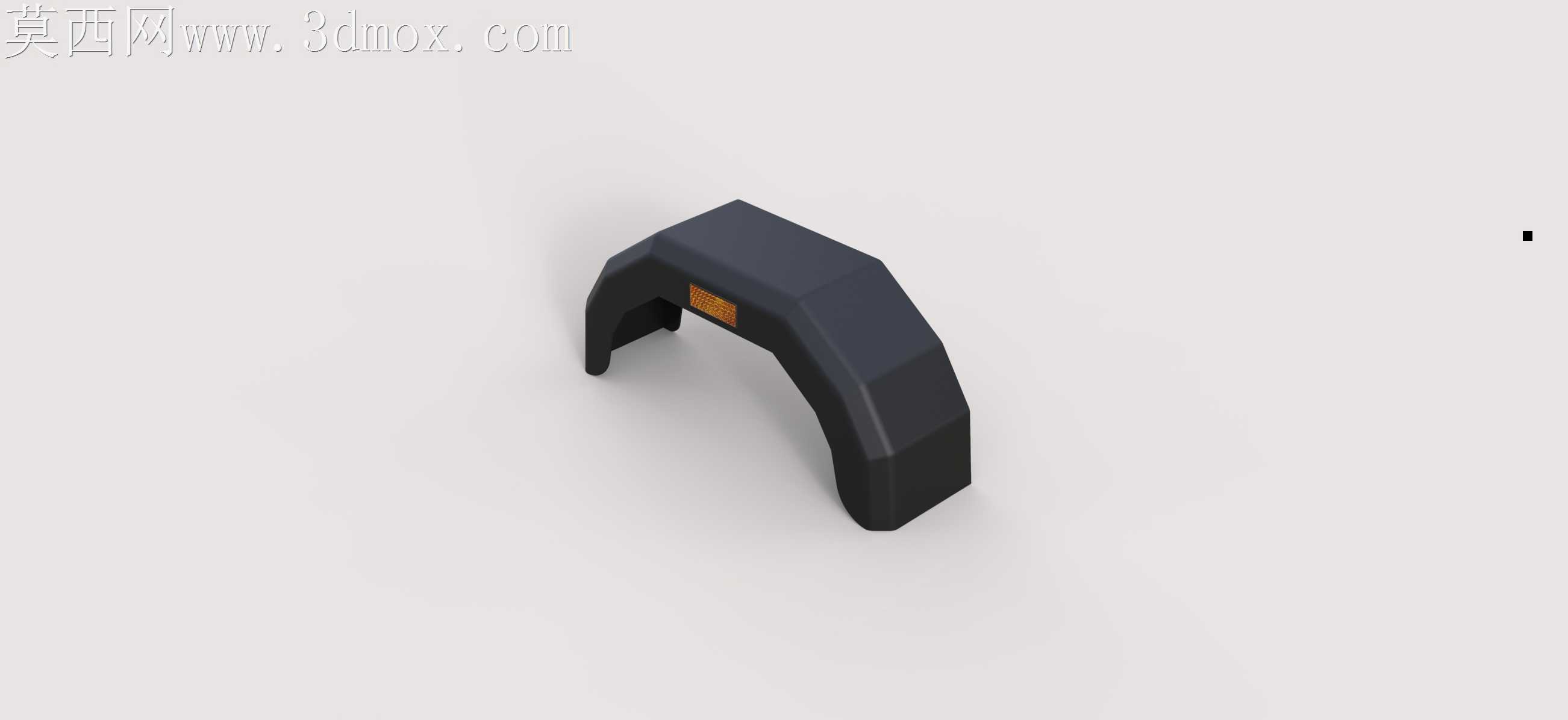

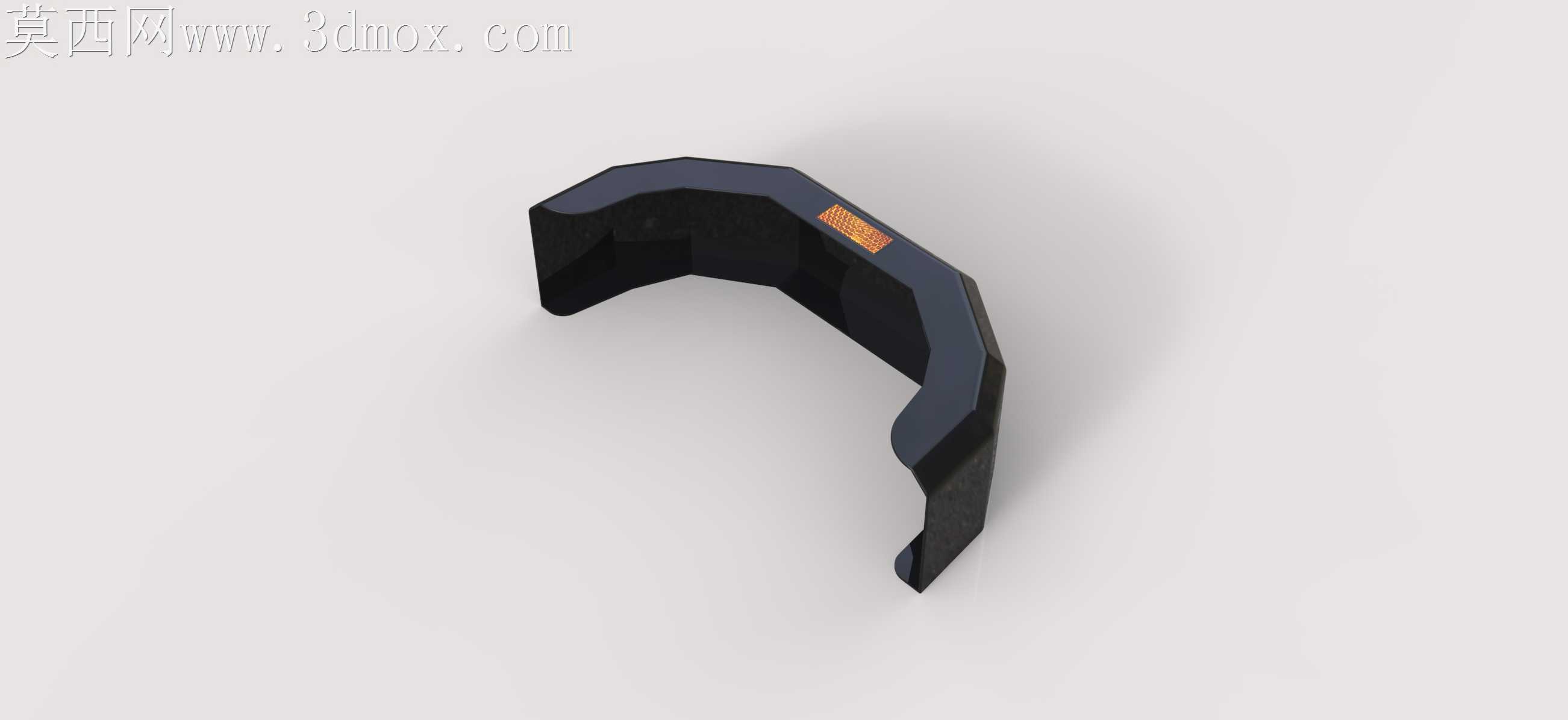

带反光装置的13英寸拖车挡泥构件

热塑性塑料成型的弧形挡泥构件，日常要扛住车轮带起的碎石冲击、雨天泥水的持续冲刷，还要耐受低温脆化与夏季高温暴晒的工况考验，曲面弧度的设计直接决定了泥水溅射的遮挡范围，稍有偏差就会让挂车侧面、后车车身沾满泥污，甚至影响后车行驶视线。弧形主体的壁厚做了渐变处理，靠近轮拱安装位的区域壁厚加厚2mm，用来抵消安装螺栓的锁紧应力，避免长期颠簸出现安装孔开裂的问题，弧形外缘的壁厚收薄至1.8mm，既减轻整体自重，也能让边缘在碰到轻微剐蹭时产生微量形变卸力，不会直接崩裂。反光罩的嵌合槽做了0.3mm的过盈配合公差，槽内预留了三道环形溢胶槽，打胶装配时多余的结构胶会填充进溢胶槽，不会被挤压到反光罩表面影响反光效果，同时槽位边缘做了R0.5的圆角过渡，避免注塑成型时出现应力集中导致的暗裂，装车后哪怕高压水枪直冲反光罩边缘，也不会出现渗水脱落的问题。构件内侧靠近轮胎的弧面，做了错落的浅导流筋，高速行驶时车轮带起的气流会顺着导流筋向车体外侧导出，不会在挡泥板内侧形成乱流裹挟泥水向上反溅，导流筋的高度控制在2mm以内，不会额外增加风阻，也不会因为凸起过高在积雪天气挂住冰坨增加负重。安装脚的位置特意做了下沉式的垫片沉台，金属垫片嵌入沉台后不会突出构件表面，避免行车过程中垫片被飞石打飞，也能让锁紧力均匀分散在安装面，不会因为局部压强过大压裂塑料基体。弧形曲面的分型线设在了构件侧后方的视觉盲区，合模产生的微小飞边打磨后不会影响正面外观，曲面的曲率连续做到G2连续，注塑脱模时不会出现粘模拉伤，表面做的细咬花处理既能掩盖轻微的注塑流痕，也能减少泥水附着，日常冲洗时很容易就能把表面泥污冲干净，不需要反复擦拭。反光罩的安装角度做了3度的下倾调整，既可以让后车灯光照射时获得足够的反光警示效果，也不会因为角度过平把阳光反射到挂车自身的后视镜上干扰驾驶员视线，构件两端的弧形切口做了翻边处理，边缘不会出现锋利的毛边，维修人员拆装时不会被割伤，翻边结构也进一步提升了两端的结构强度，碰到轻微磕碰不会直接崩边缺角。
