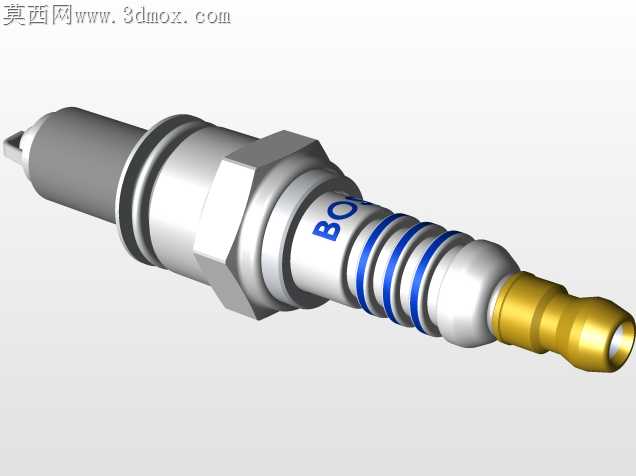

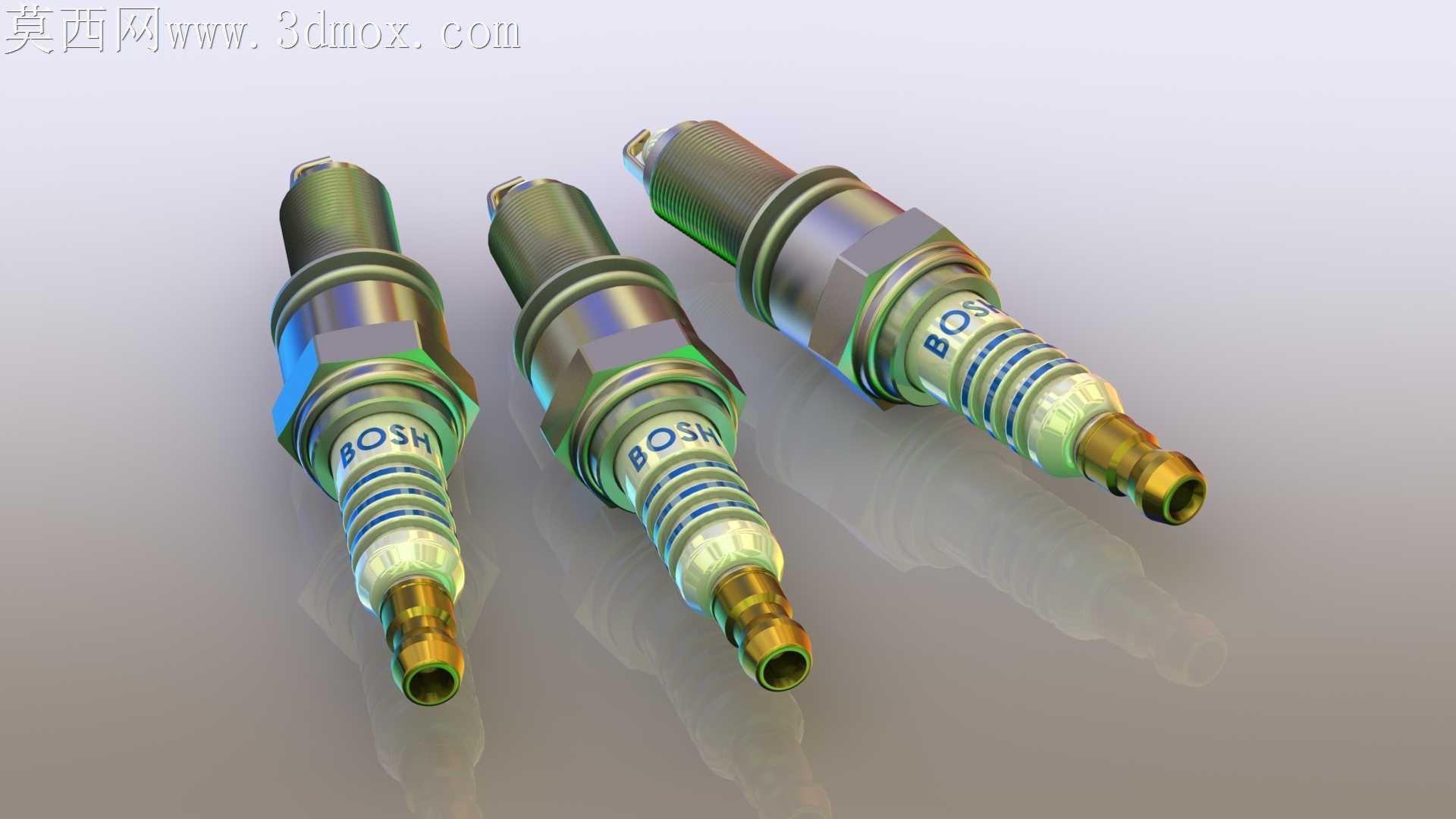

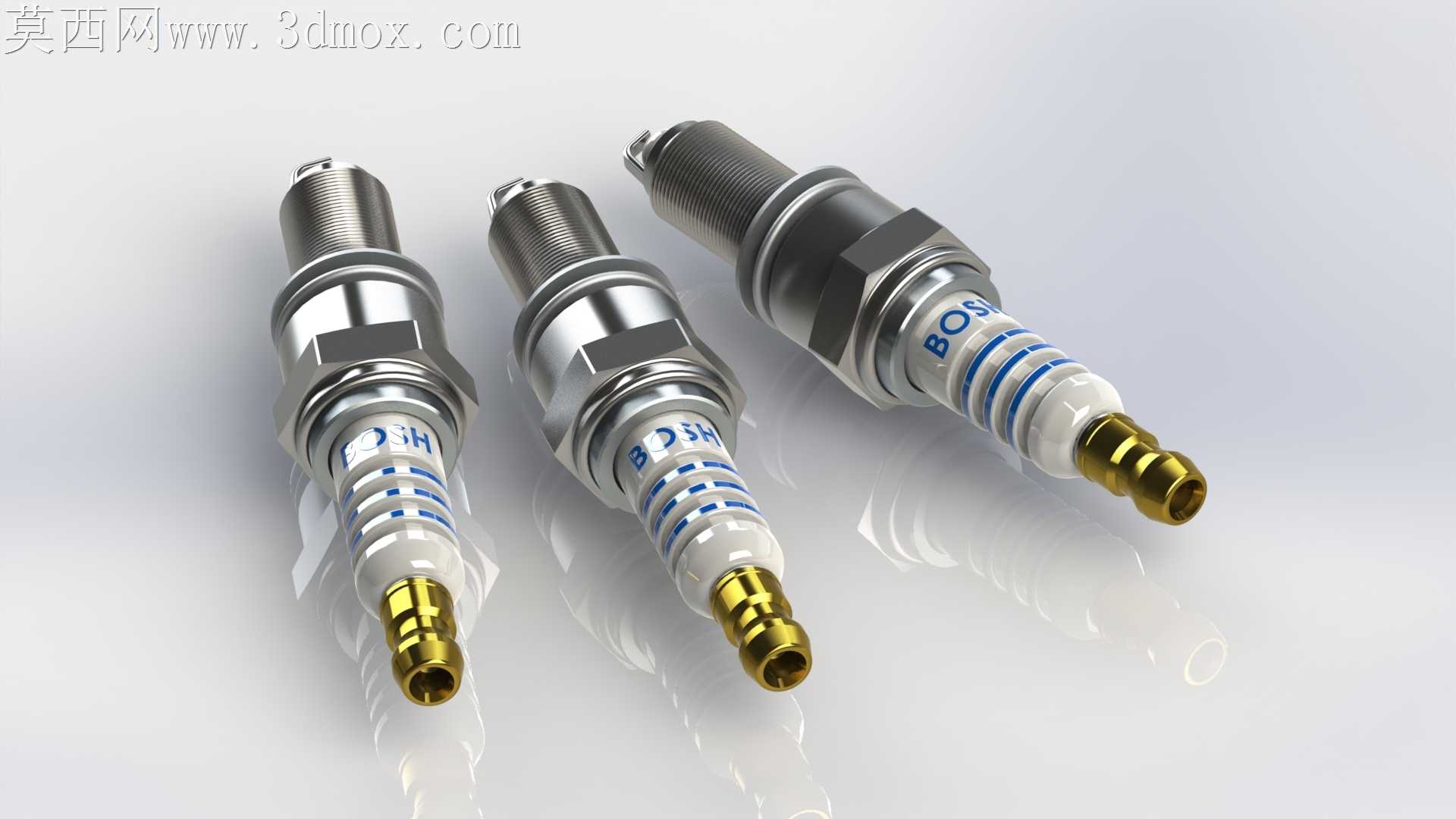

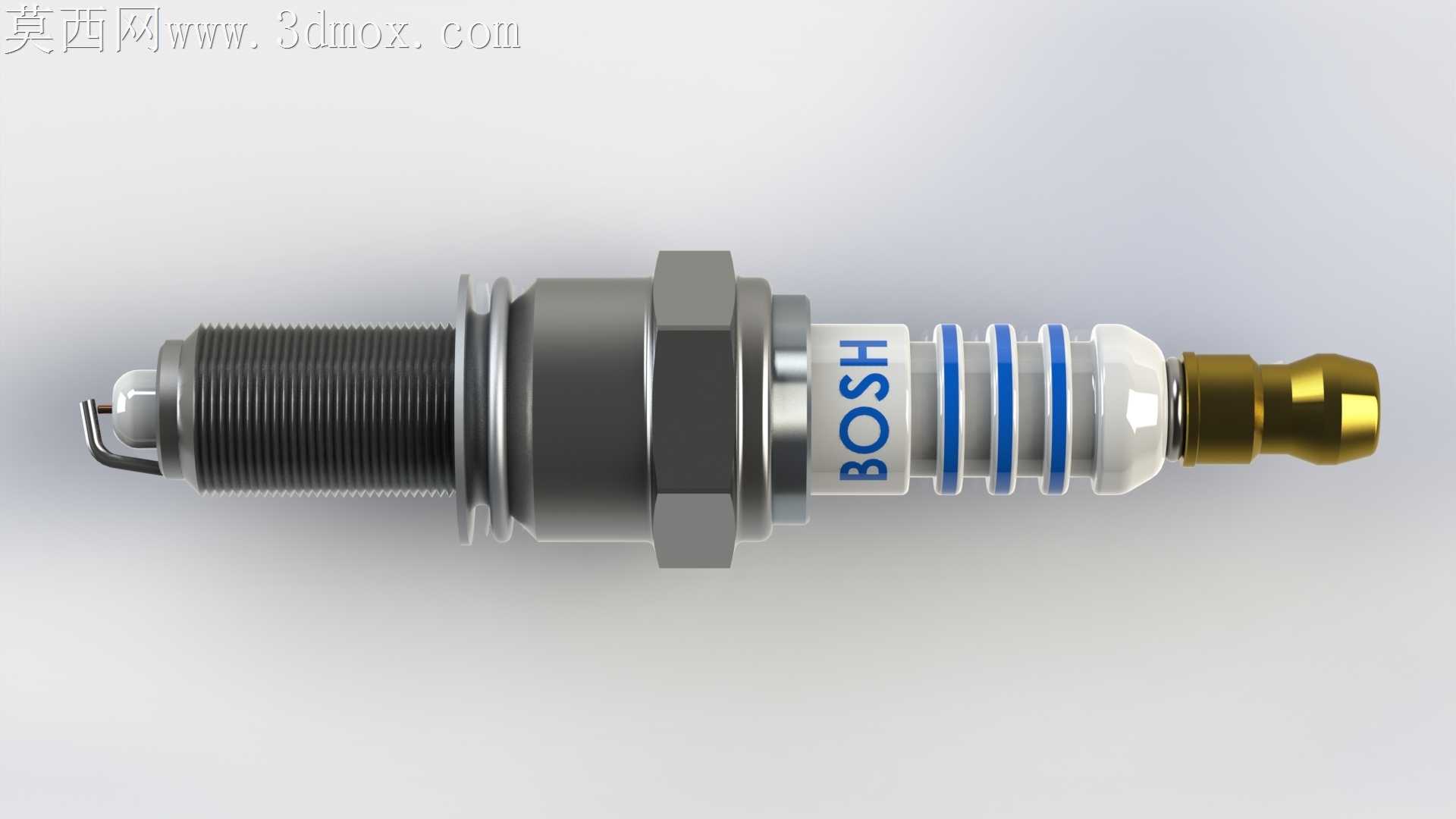

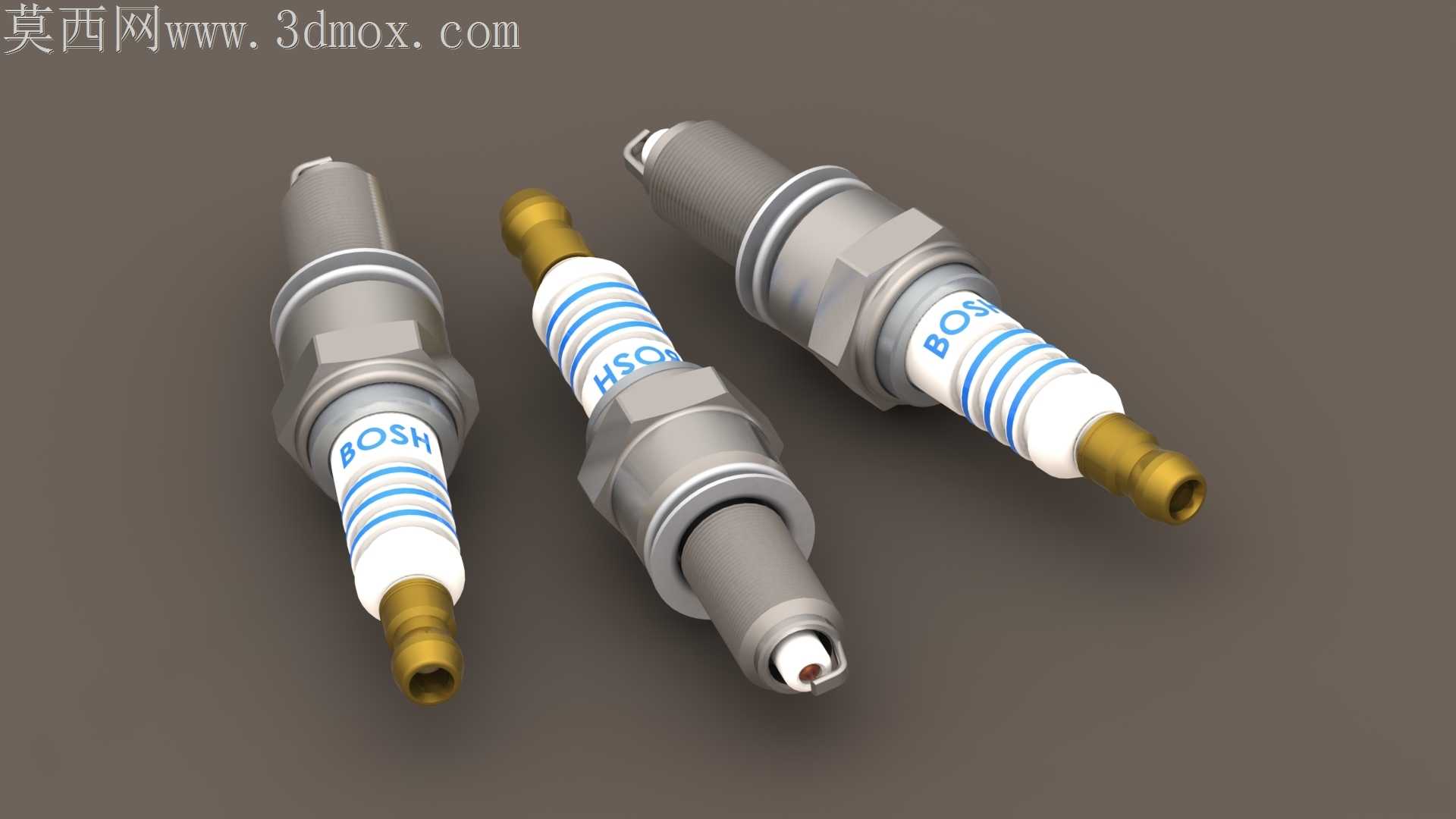

车用博世款火花塞精细结构三维设计

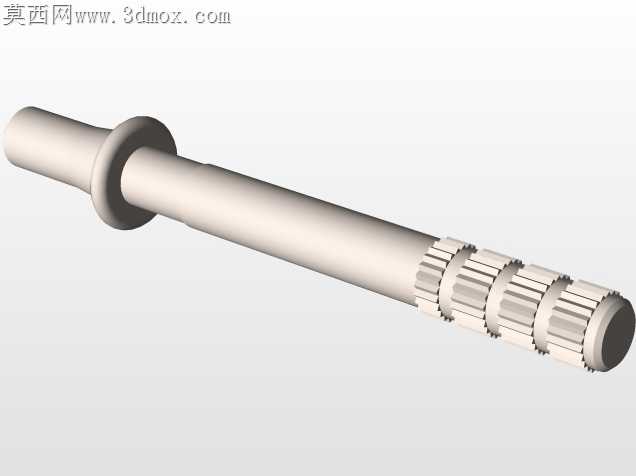

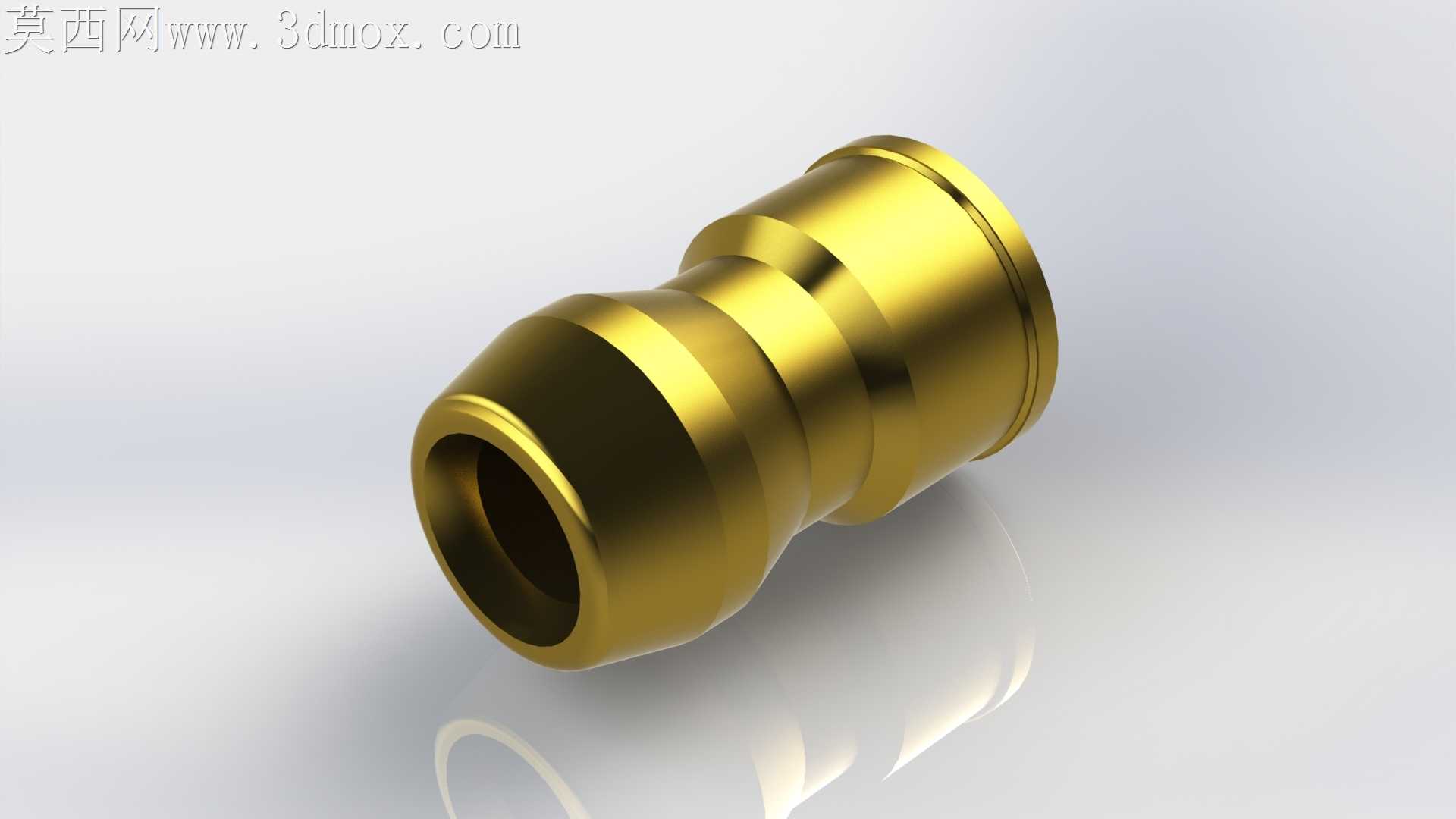

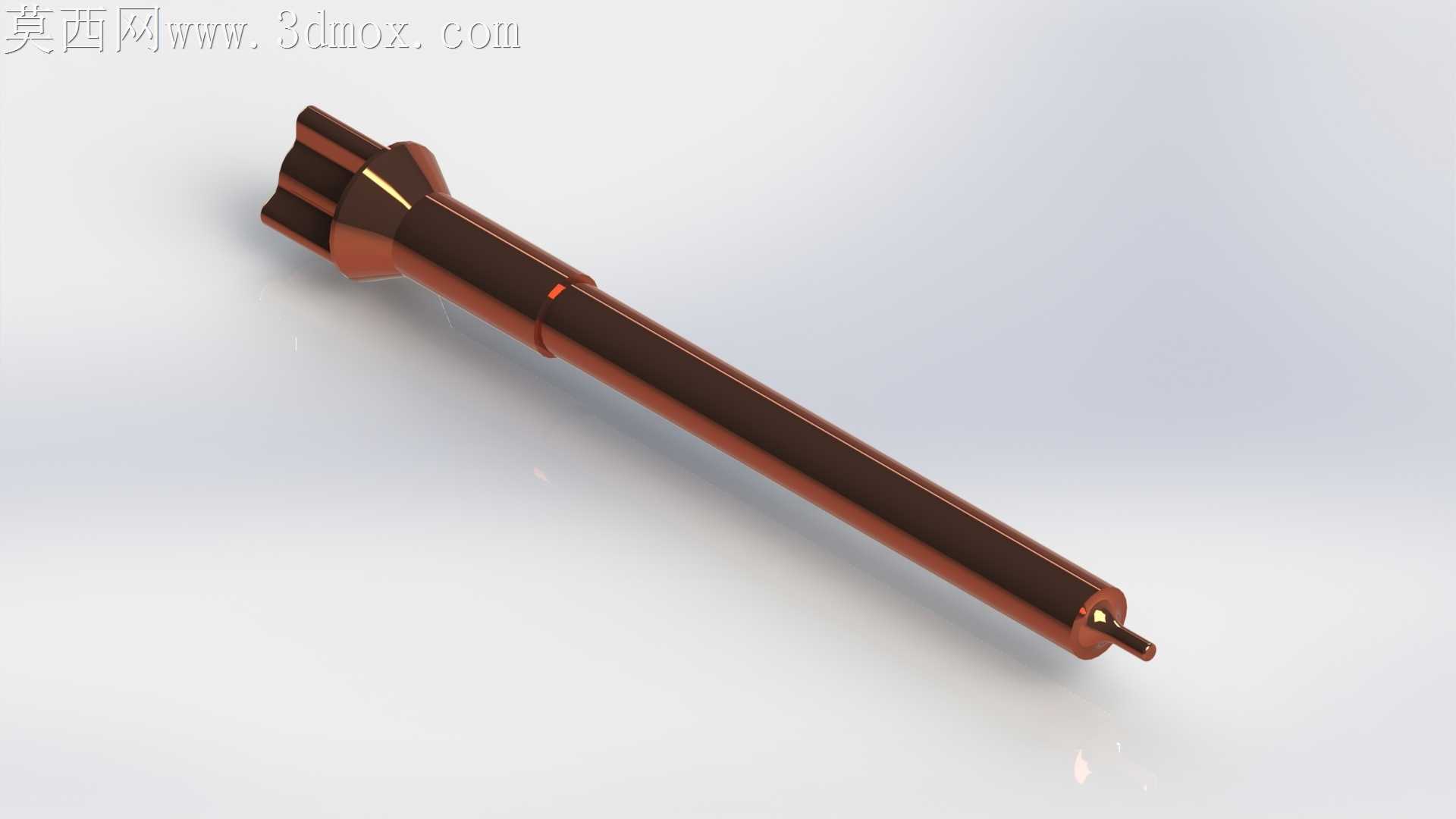

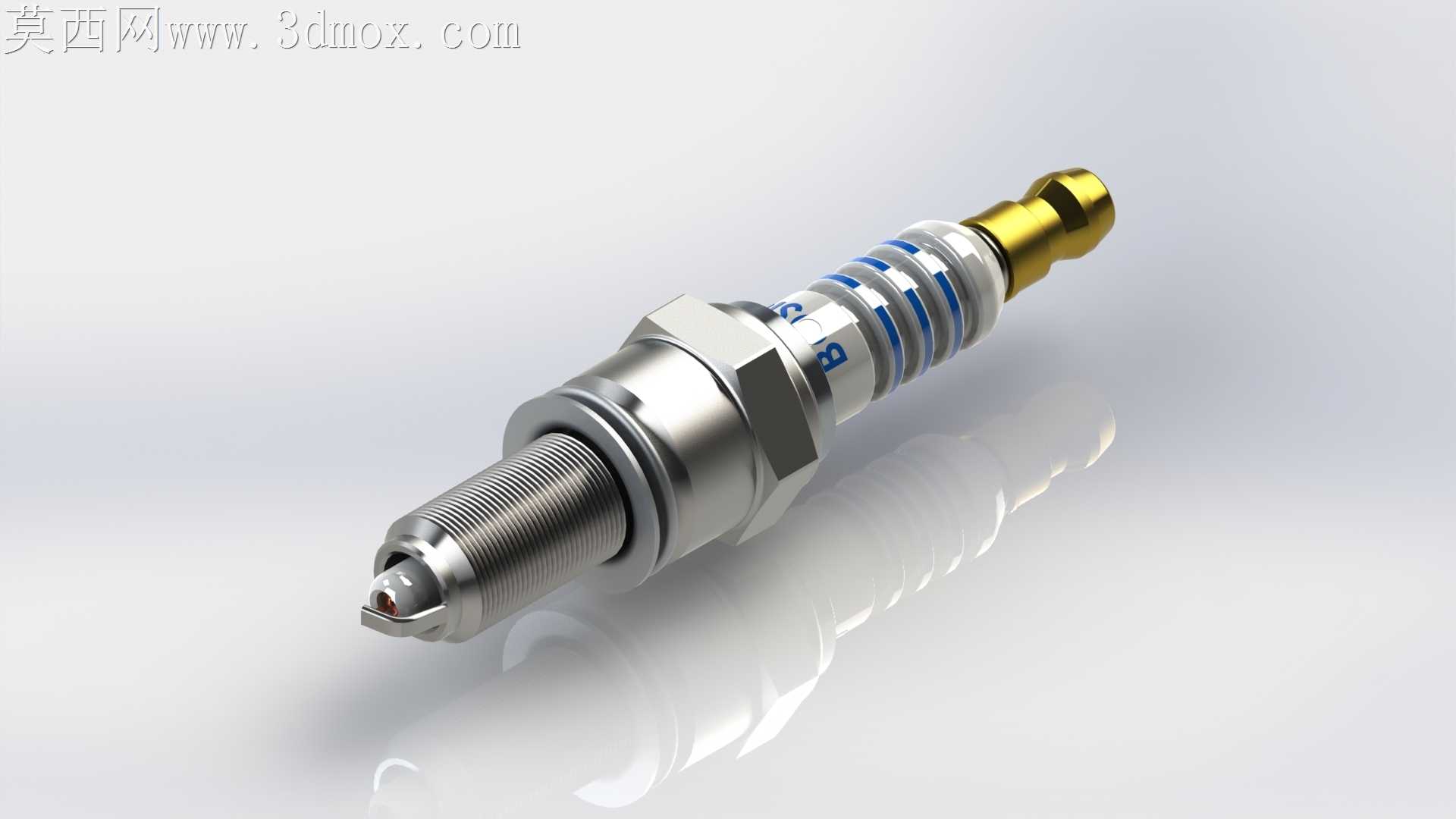

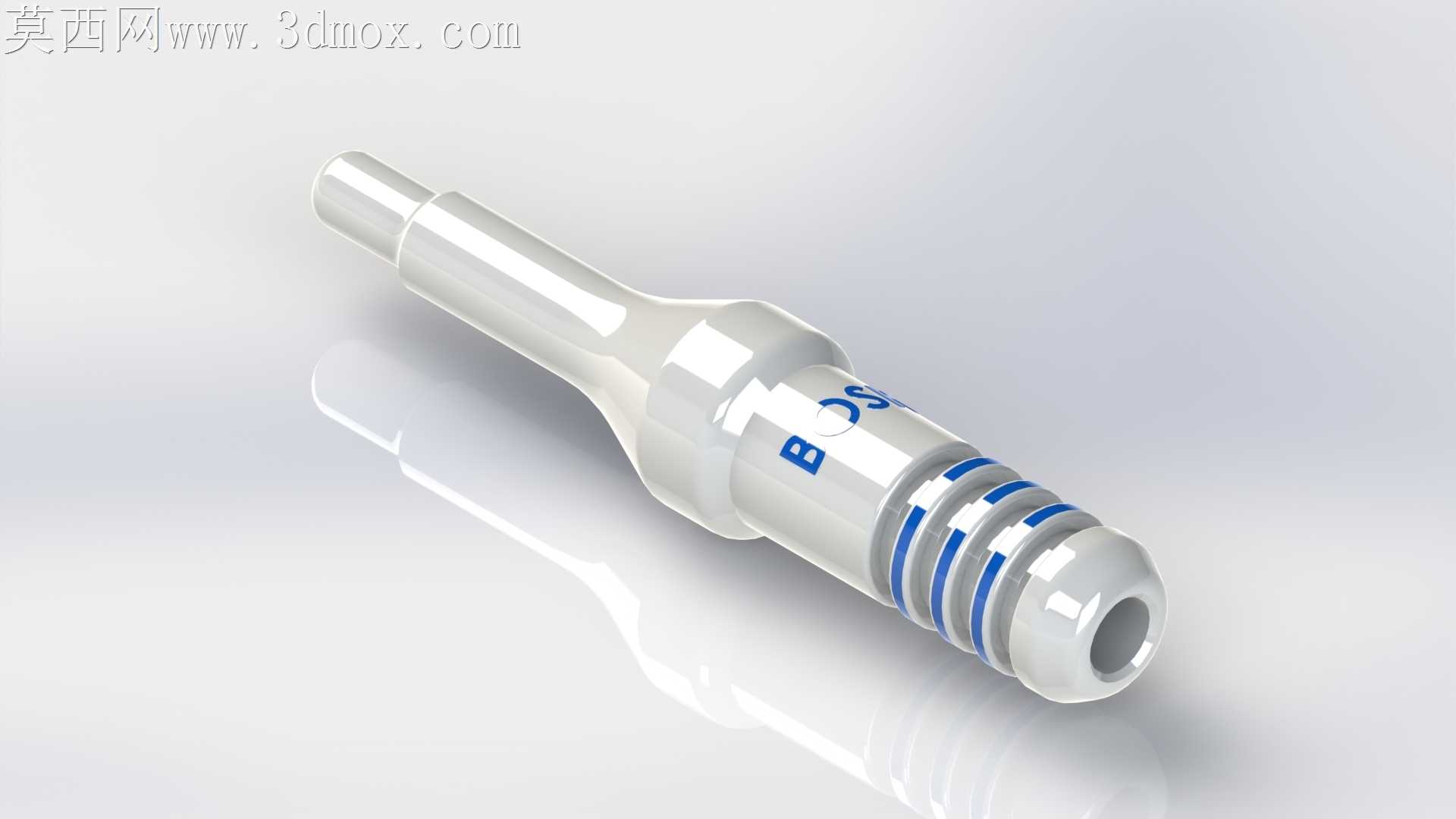

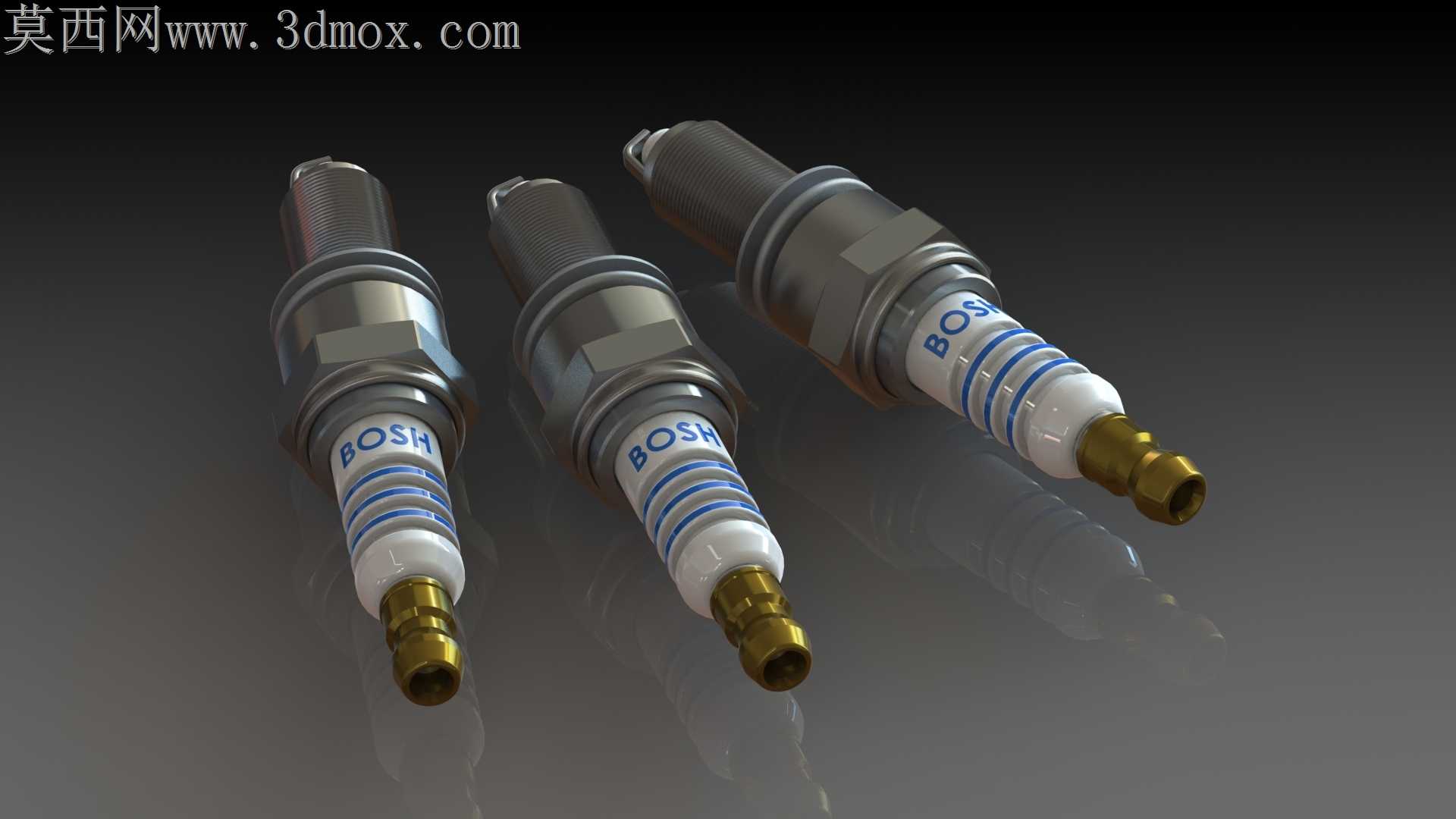

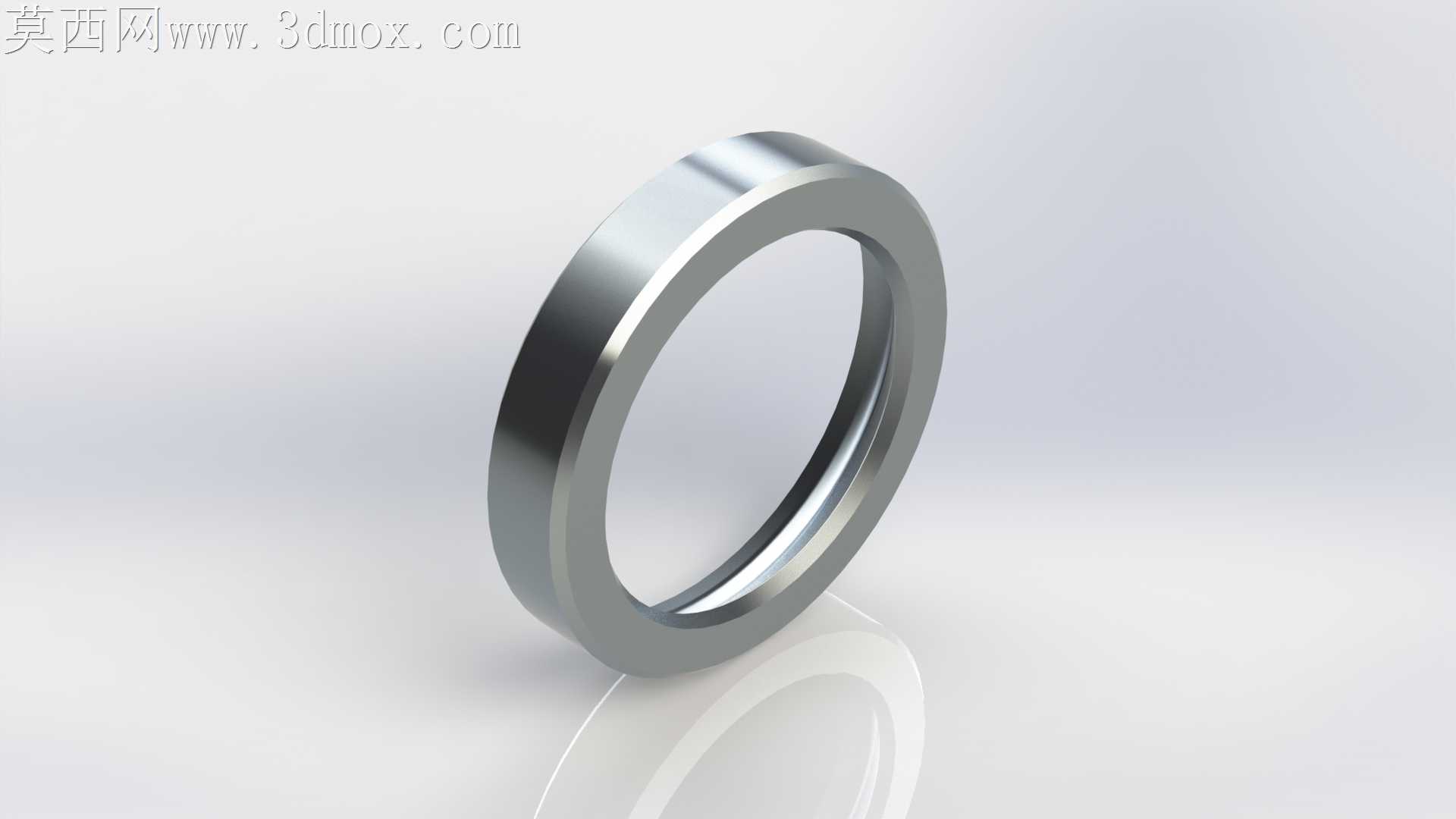

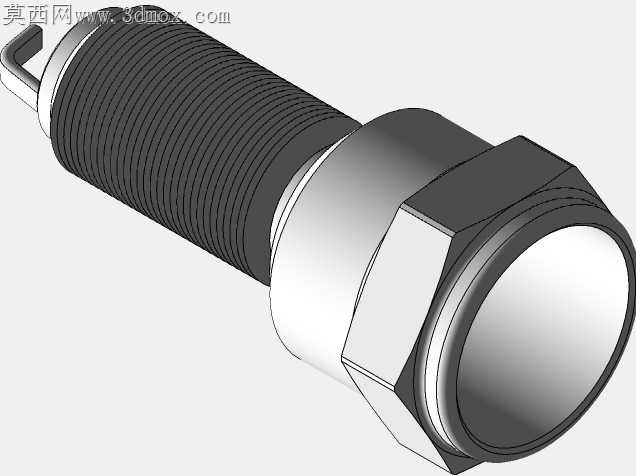

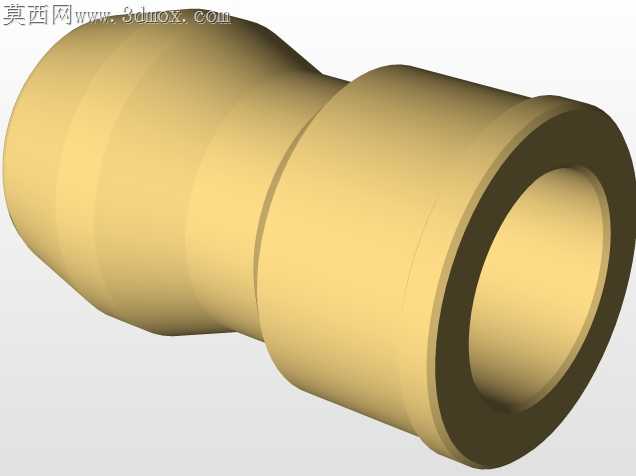

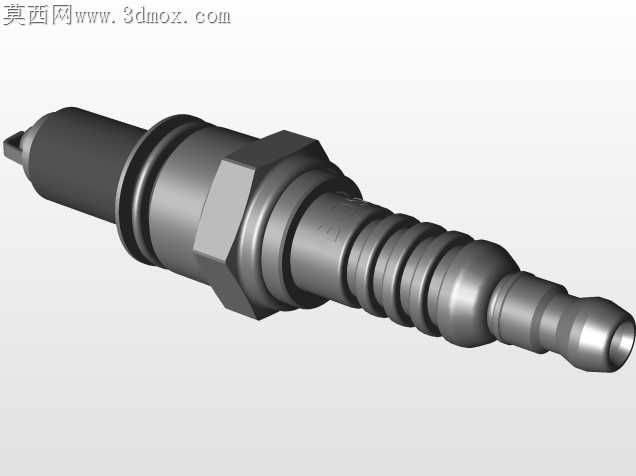

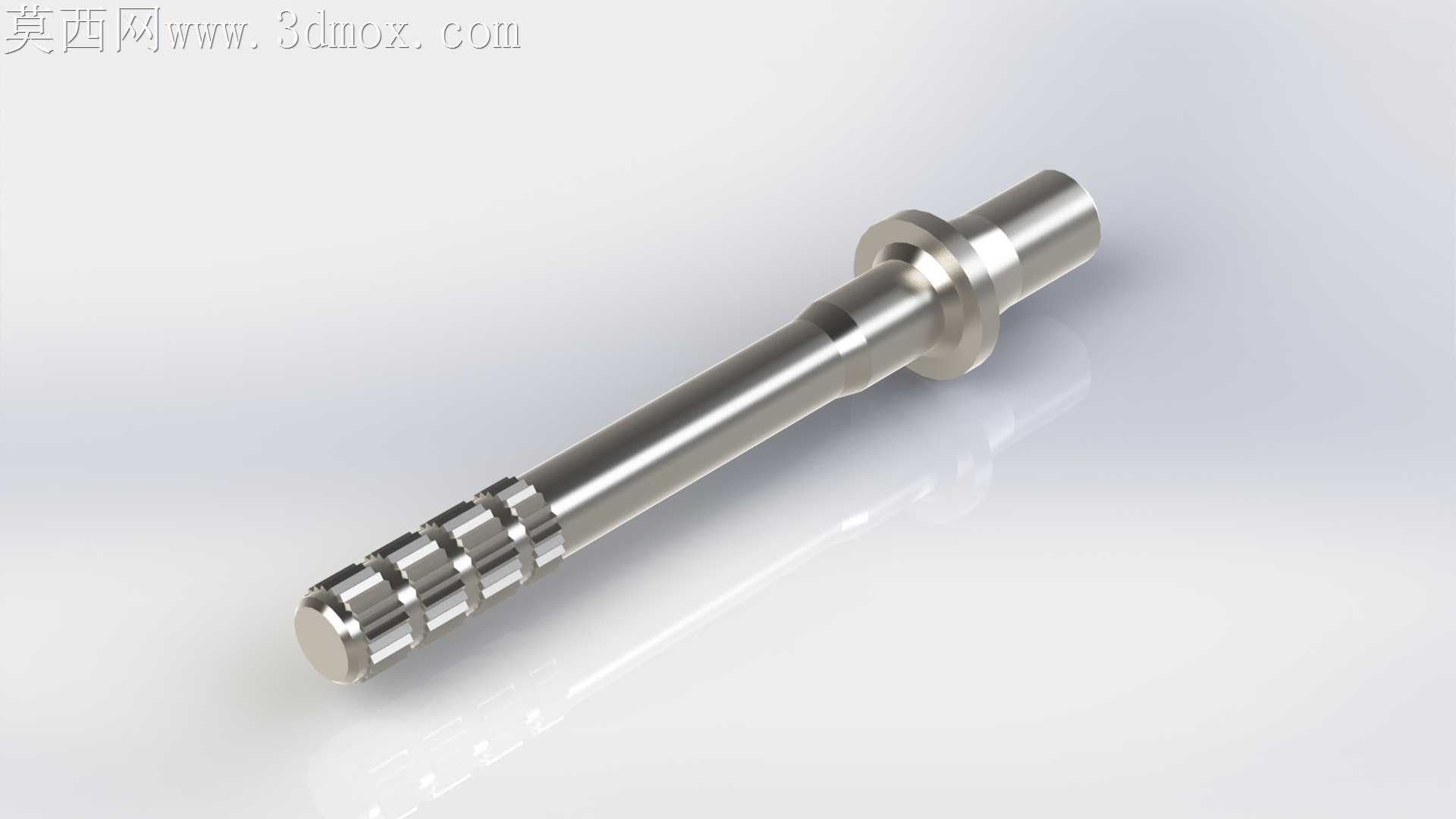

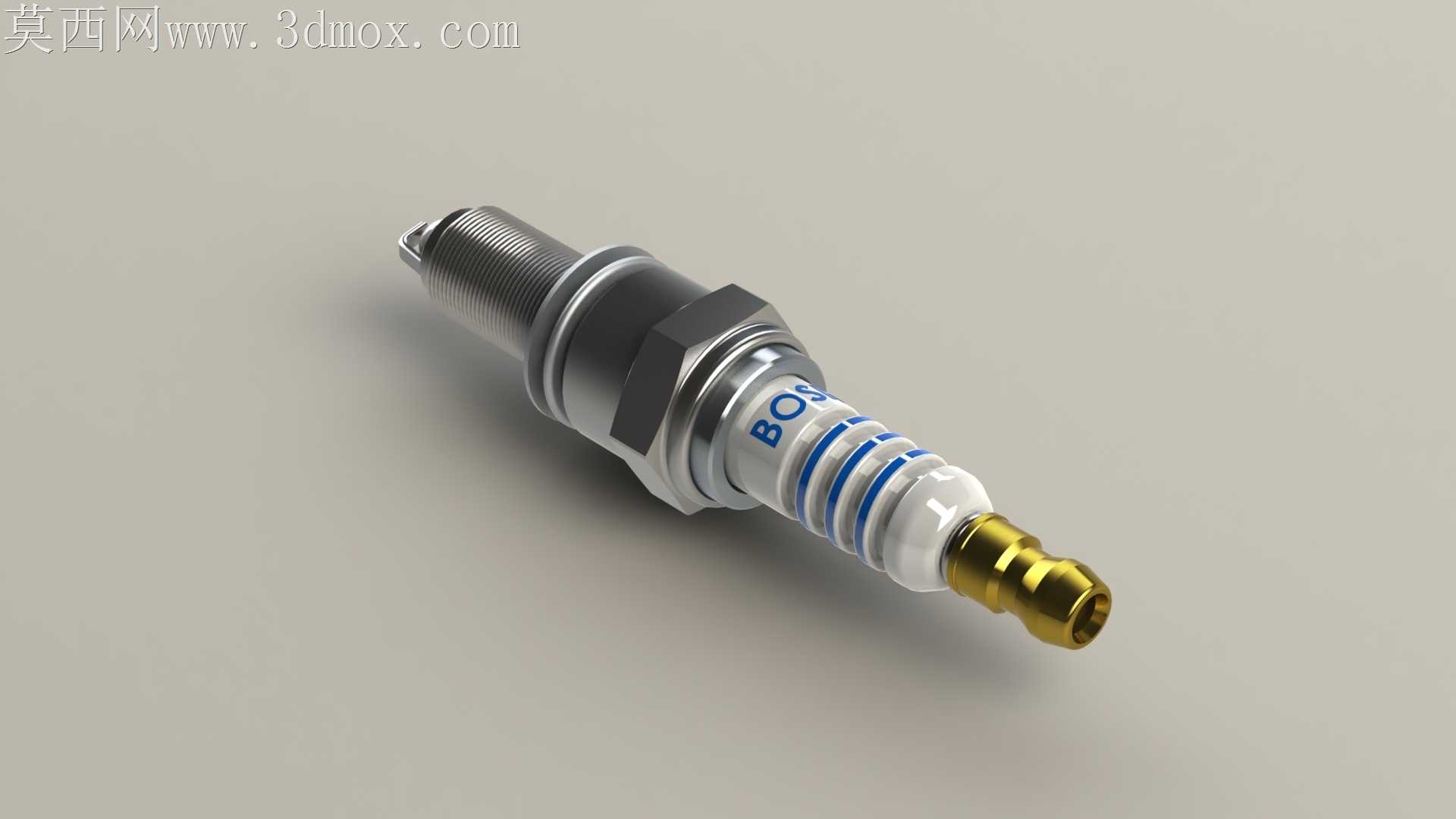

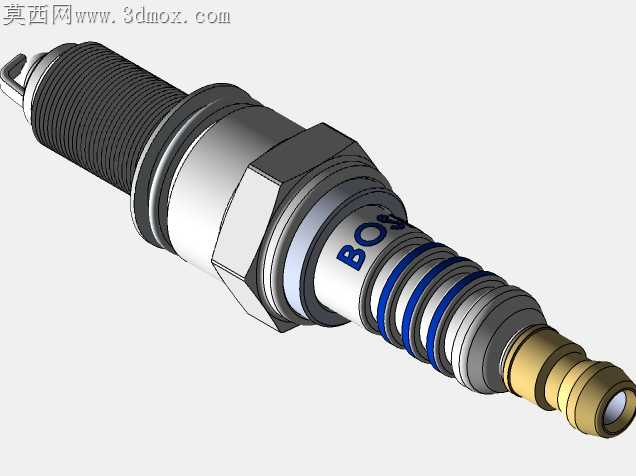

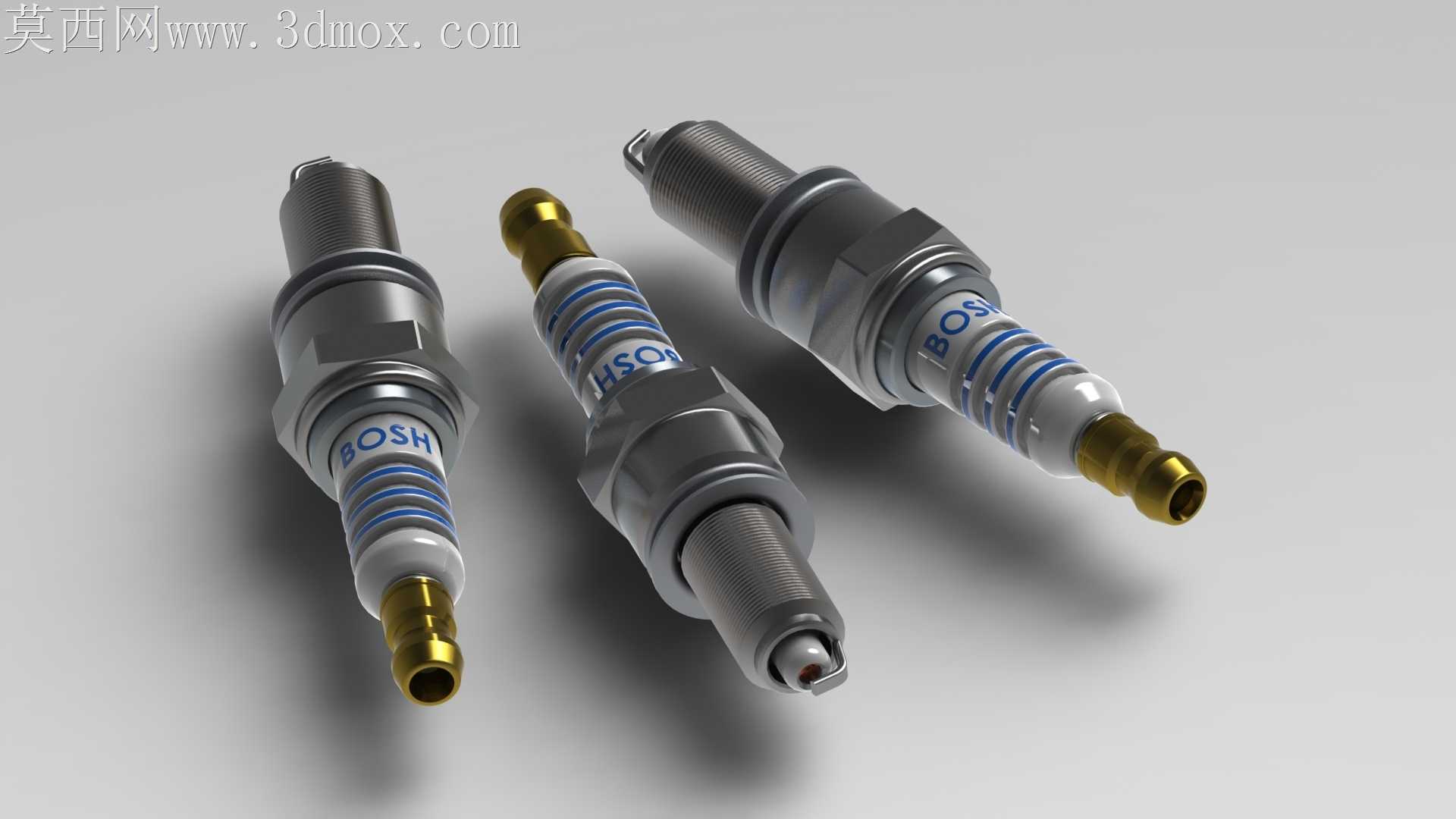

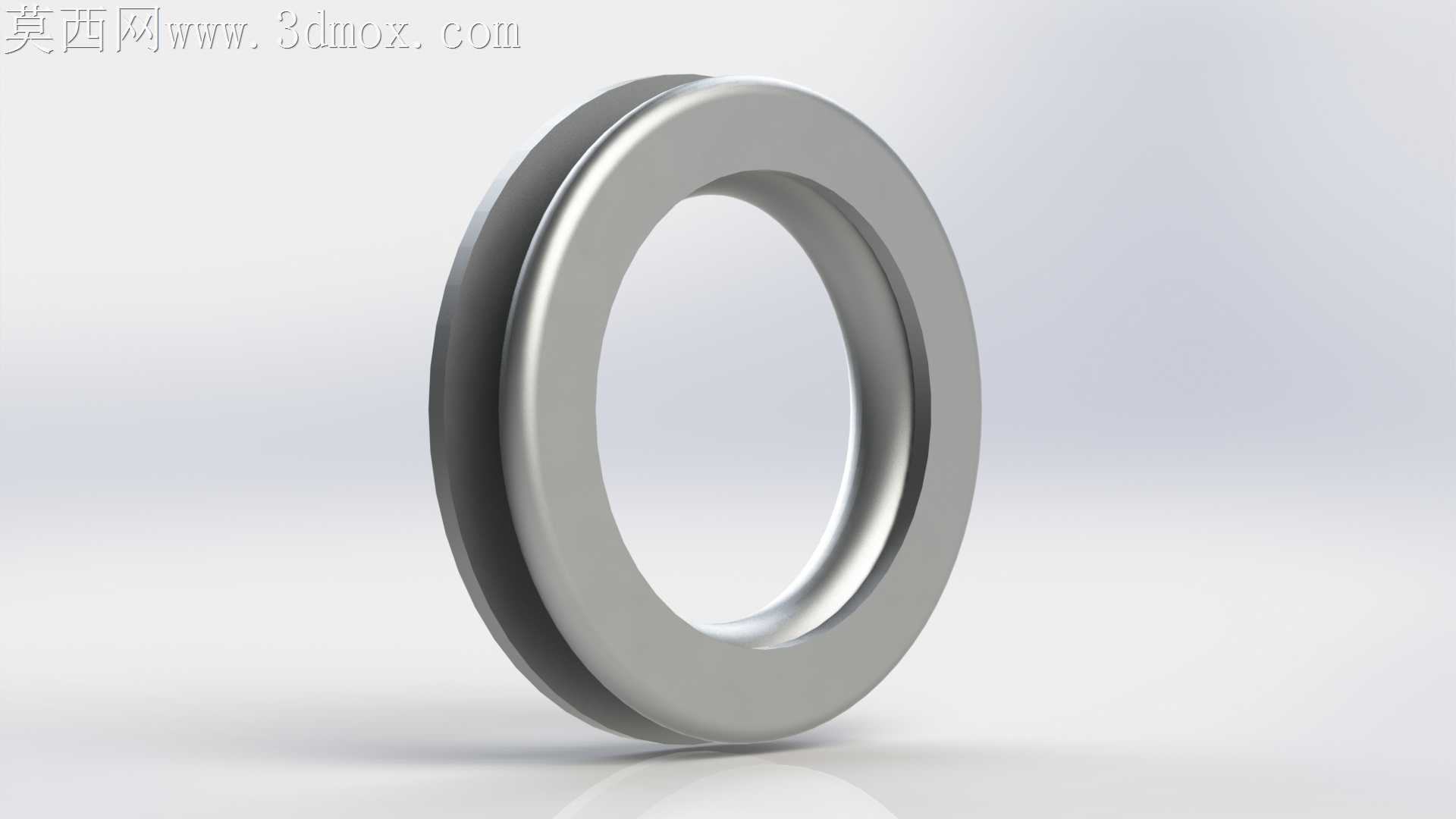

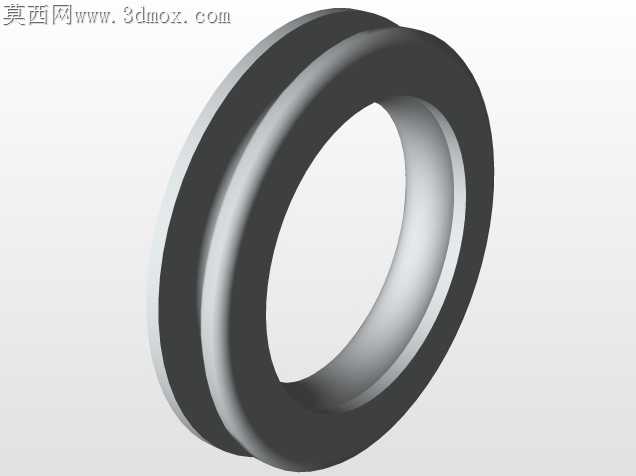

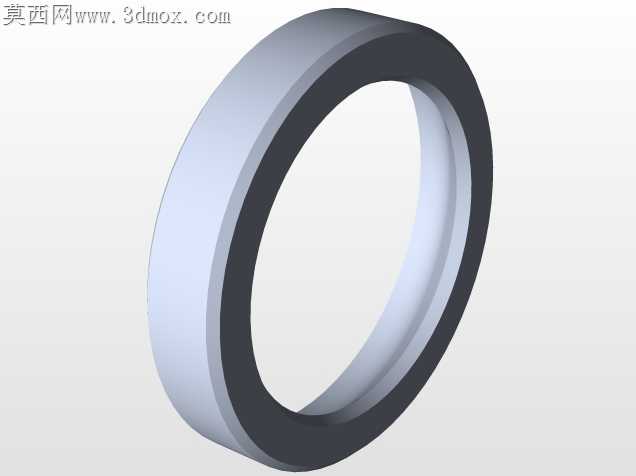

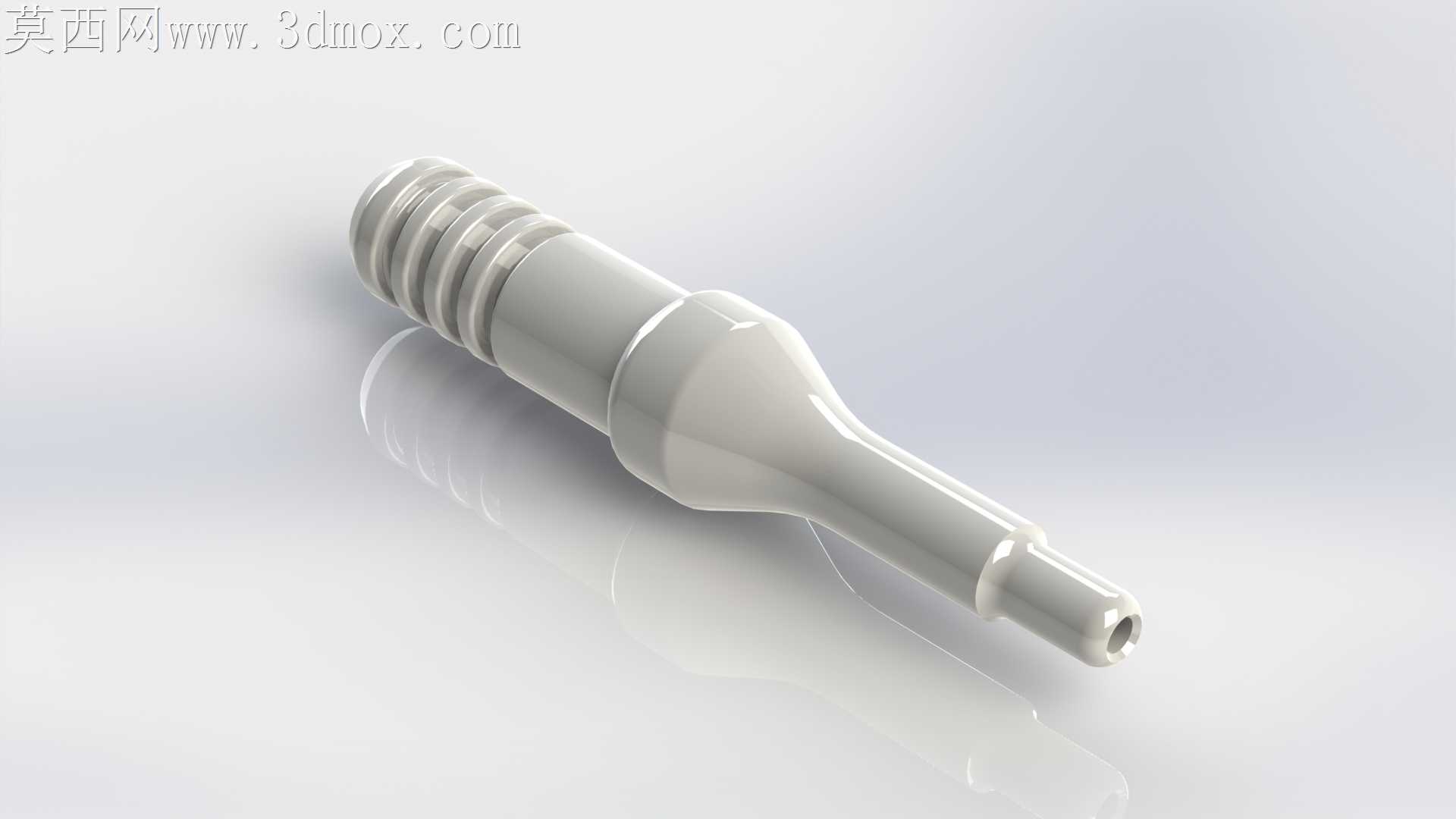

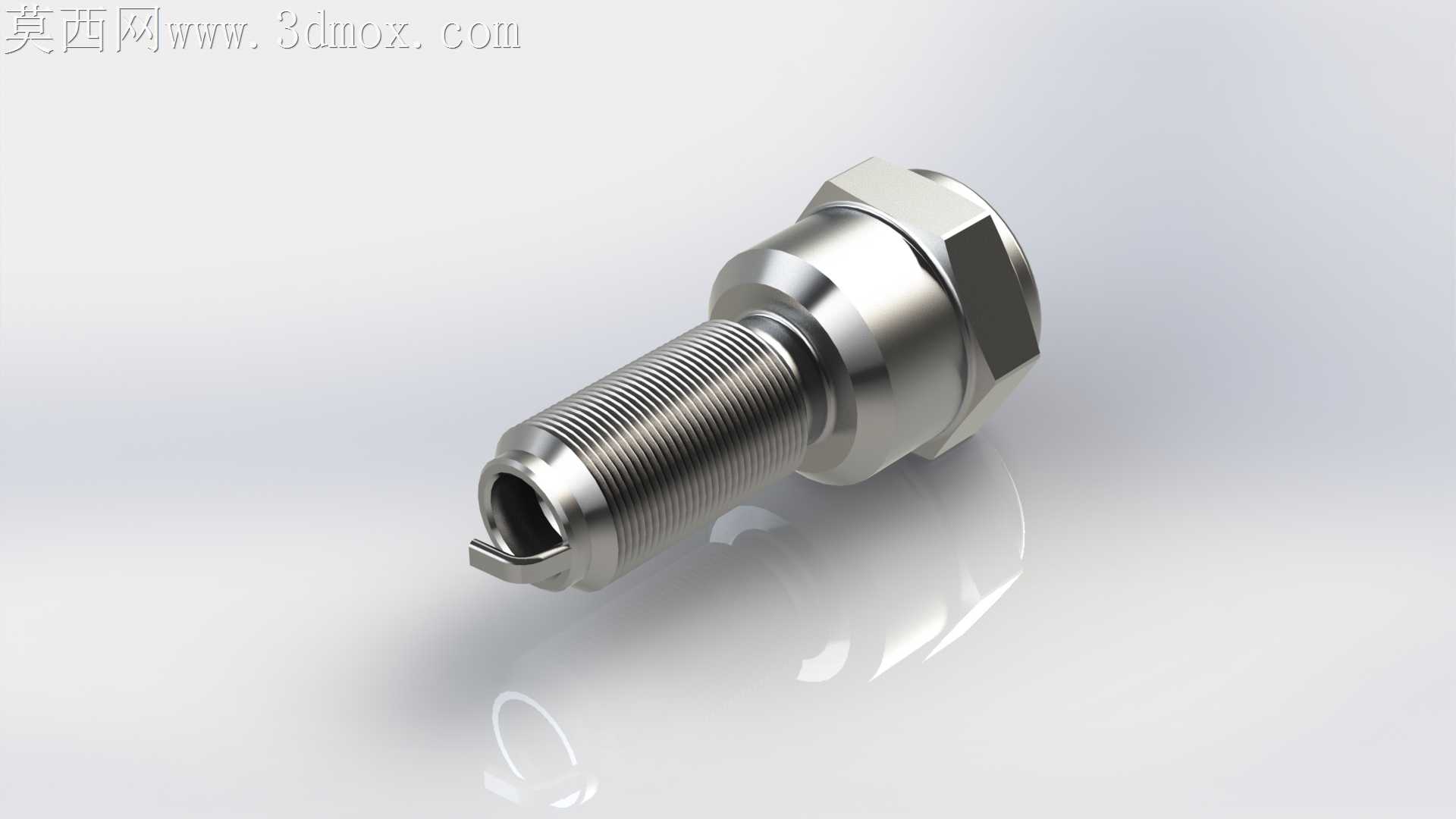

量产火花塞最容易被忽略的加工痛点，集中在陶瓷绝缘体与金属壳体的配合公差带——过盈量稍大，烧结冷却后的陶瓷件会被金属壳体的收缩应力挤裂，过盈量不足，发动机缸内高压燃气会顺着配合缝隙窜出，直接造成点火失效。这款模型在处理金属壳体的六角拧断结构时，特意将六角部位的退刀槽做了0.15mm的圆弧过渡，没有采用常见的直角退刀设计，避免冷镦加工时应力集中导致的批量开裂，同时螺纹段的起始牙做了半牙削边处理，装配时不会出现错牙刮伤缸盖螺纹孔的问题。陶瓷绝缘体表面的蓝白标识环带，没有直接做贴图贴合，而是在陶瓷基体表面预留了0.02mm的浅凹槽，环带颜色嵌入槽内，对应真实产品的釉下印刷工艺，不会出现长期高温使用后标识脱落的情况，侧电极与中心电极的对中精度控制在0.1mm以内，避免点火间隙偏移造成的点火能量损耗。接线螺母部位的滚花做了不等距齿形设计，靠近端部的齿距稍大，靠近绝缘体的齿距加密，既方便高压点火线的插拔，又能避免车辆颠簸时接线松脱。金属壳体的密封垫圈部位做了双层叠片结构的细节还原，两层铜片的厚度分别为0.3mm和0.2mm，装配时薄铜片先发生塑性变形填充缸盖安装面的微观不平度，厚铜片提供持续的密封压紧力，不会因为发动机冷热交变出现密封失效。中心电极的铜芯导热结构也做了完整还原，铜芯嵌入镍合金电极内部的深度刚好延伸到陶瓷绝缘体的导热段，能快速将电极头部的热量传导到壳体，避免电极过热烧蚀，同时不会因为导热过快导致电极温度过低产生积碳。陶瓷件表面的釉面质感调试时，特意降低了高光反射强度，还原高温烧结后陶瓷釉面的温润质感，金属壳体的镀锌层做了轻微的颗粒感处理，没有用镜面金属材质，更符合量产冲压件的真实表面状态，接线端的黄铜接头做了轻微的氧化做旧效果，还原长期使用后的金属色泽变化，没有做全新件的夸张亮面处理。
