Arduino小型轮式机器人底盘结构设计

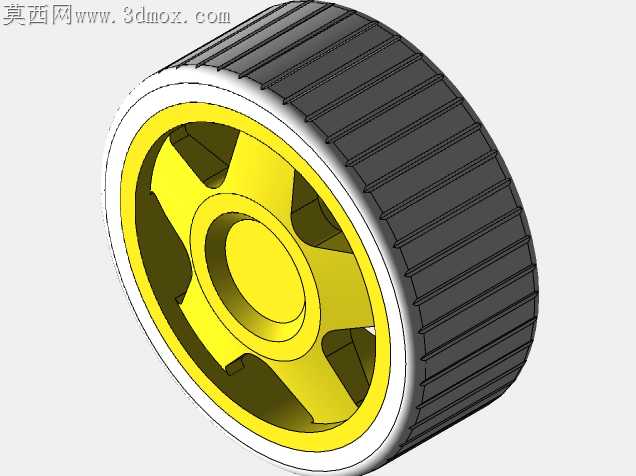

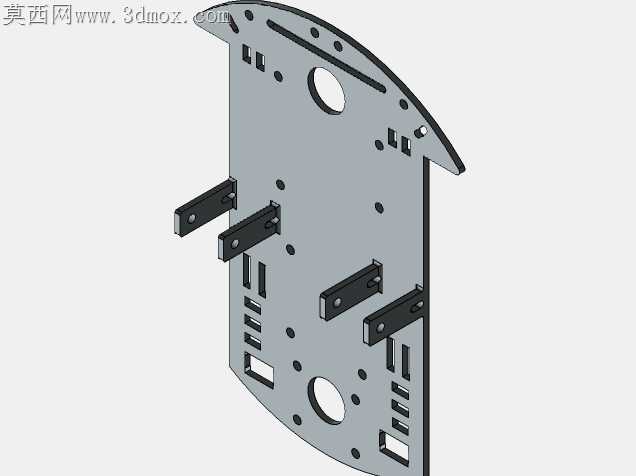

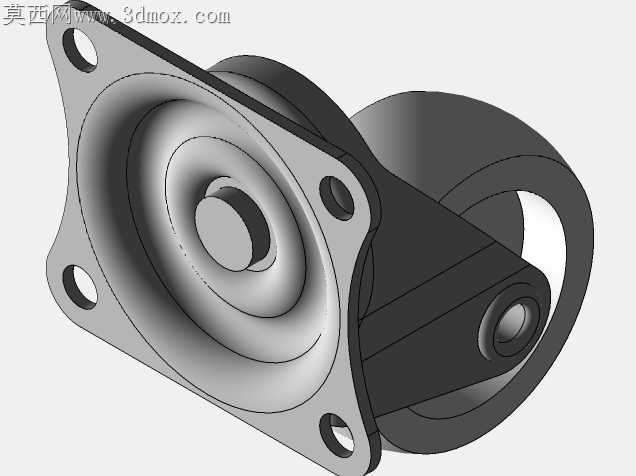

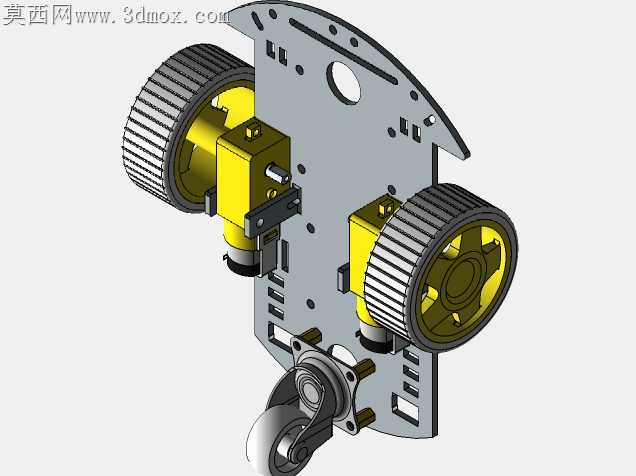

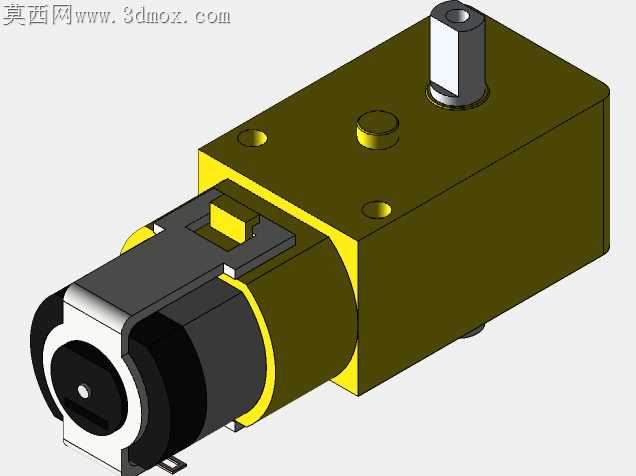

小型轮式机器人底盘最容易被忽略的加工适配问题，集中在电机安装位的同轴度偏差与板材孔位的累计误差上，很多新手做的底盘跑起来抖轮、啃胎，根源就是没在设计阶段给加工留够适配余量。这款差速驱动底盘的主承载板采用半圆切角的轮廓，边缘所有安装孔都做了沉头让位，激光切割下料时不会因为板材边缘的热变形导致孔位偏斜，两个驱动电机的安装座直接折弯贴合在主板立面，不需要额外加装L型转接件，减少了一层装配累计误差。前轮采用单万向轮做随动支撑，万向轮的安装支架预留了长条形调节孔，实际装配时可以根据地面平整度微调支撑高度，避免三个轮点不在同一平面导致的驱动轮悬空打滑问题。主板上预留的多组条形槽不是随意排布的装饰孔，每一条槽位都对应上层控制板、传感器支架的安装孔距，槽宽比常用M3螺丝大0.2mm，就算3D打印的上层支架有轻微尺寸收缩，也能顺利对位锁紧，不用现场扩孔破坏板材结构。驱动轮的轮毂和橡胶胎圈之间做了限位凸台，压装胎圈时不会出现偏摆，轮毂中心的D型孔和电机输出轴完全匹配，不用额外打顶丝孔就能传递扭矩，长时间正反转也不会出现轮轴松脱的情况。主板顶部的大圆孔是预留的走线孔，所有电机线、传感器线都能从这个孔穿到上层控制区，不会被转动的轮子剐蹭破皮，孔边缘做了圆角钝化处理，穿线时不会割破线皮造成短路。很多同类底盘为了追求轻量化把主板切得过于零碎，实际装完电池和控制板后容易出现中部下弯，这款底盘在电机安装位和万向轮安装位之间留了完整的连接筋，既没有增加过多重量，又能保证承载1kg负载时主板变形量小于0.3mm，跑直线时不会因为板材形变出现跑偏。主板边缘的小安装孔全部做了等距排布，后期拓展加装机械臂、载物平台时不用重新打孔，直接用铜柱就能叠层安装，适配绝大多数创客场景的拓展需求。
