Arduino适配单路继电器模块结构设计

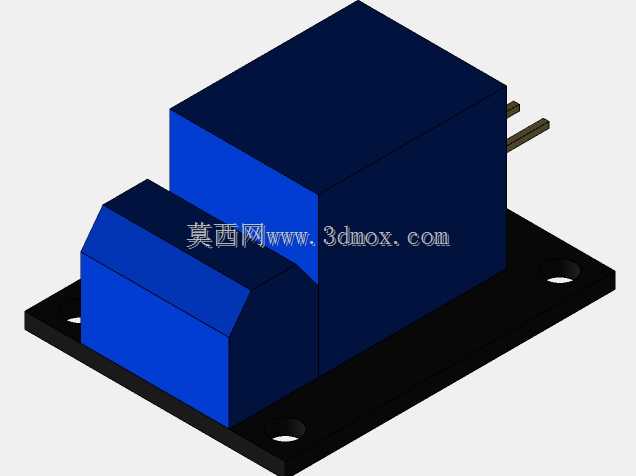

这款单路继电器模块主要面向开源硬件开发、小型自动化装置搭建、教学实验平台等场景使用，作为弱电控制强电的核心转接部件，它能通过Arduino等主控板输出的低压数字信号，实现对交流或直流负载回路的通断控制，常见于智能小装置制作、学生课程设计、小型设备电控改造等实际工况中，解决主控IO口驱动能力不足、无法直接带载的问题。从结构设计来看，模块采用分体式壳体布局，主体电磁驱动部分做了阶梯式造型处理，既适配内部线圈、触点组件的排布空间，也能在注塑生产时简化脱模流程，外壳选用深蓝色绝缘阻燃塑料材质，能有效隔绝内部带电部件，避免调试过程中出现误碰短路的风险。底部的安装底座采用黑色绝缘板材加工，两侧预留了两个对称的安装孔位，孔位间距符合小型电子模块的通用安装规范，既可以通过M3螺丝直接固定在亚克力安装板、型材机架或者PCB安装柱上，也能配合双面胶做临时固定，适配不同场景的安装需求。模块侧面伸出的插针引脚做了等距排布，间距匹配标准2.54mm排针规格，能直接插在面包板上做快速原型验证，也可以通过杜邦线连接到主控板的对应IO口、电源引脚，接线过程中不需要额外做转接处理。设计过程中充分考虑了实际使用的安全边界，电磁部分与输出触点部分做了物理隔离，避免高压侧串入低压控制回路损坏主控设备，壳体的棱角处都做了小圆弧过渡处理，没有尖锐的飞边棱角，在手工装配、调试拿取的过程中不会划伤操作人员。模块的整体外形尺寸紧凑，不会占用过多的安装空间，在小型智能装置内部排布时，能和传感器模块、主控板、驱动板等部件灵活布局，不会出现空间干涉的问题。触点部分的载流能力匹配小型常用负载的需求，能满足实验场景下小功率灯具、小型电机、电磁阀等负载的通断控制需求，内部的电磁线圈功耗较低，主控板的数字IO口直接输出电流即可驱动，不需要额外增加驱动放大电路，简化了整体电控回路的设计难度。
