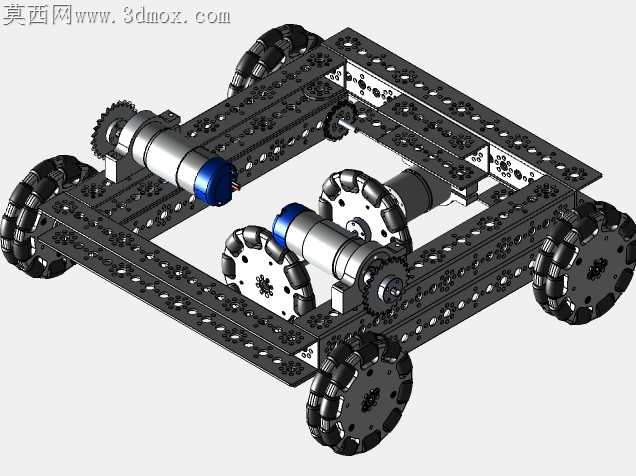

FTC竞赛用H型全向移动机器人底盘结构

青少年工程挑战赛的移动底盘常陷入传动冗余与横向移动卡顿的两难，常规坦克式转向底盘无法实现横移动作，额外加装独立横移轮组又会抬升整体重量、挤占上层执行机构的安装空间，这套H型驱动底盘恰好平衡了两者的矛盾。框架采用带等距安装孔的型材搭建，所有孔位的同轴度公差控制在0.1mm以内，避免传动轴穿装时出现卡滞，横置驱动电机的安装夹座特意做了沉槽设计，M3锁紧螺钉穿入后不会突出型材表面，不会和轮组的传动链轮发生运动干涉。纵向轮组选用的全向轮辊子排布做了错位优化，相邻辊子的接缝处不会出现连续的接地间隙，过接缝时的传动顿挫感比常规排布降低近四成，链轮中心距的预留量刚好适配标准链条的张紧度，不需要额外加装张紧轮就可以避免跳齿问题，总传动比匹配电机的额定转速，既能保证冲刺阶段的移动速度，也能在推挤对抗时输出足够扭矩。横置驱动轴的位置特意选在底盘纵向中心线上，横向移动时两侧的附着力完全对称，不会出现单侧打滑导致的走偏问题，轴端的轮毂固定位做了扁位结构，紧定螺钉锁紧后不会出现轮毂空转的情况，电池、控制板的安装位都预留了穿线孔槽，线束可以沿着型材内侧的空腔排布，不会被运动的轮组、链条剐蹭破损。所有传动部件的安装位都预留了0.2mm的装配间隙，即便是实训加工时零件存在小幅尺寸误差，也能顺利完成组装，不会出现零件卡死无法装配的问题，上层安装面的孔位完全匹配竞赛常用的零件安装标准，机械臂、抓取机构等上层组件可以直接固定，不需要额外打孔改制。底盘整体重量控制在合理区间，不会超出竞赛的重量限制，重心位置落在轮组围成的矩形中心区域，急停、转向时不会出现侧翻风险，传动结构的外露设计也方便参赛学生快速排查故障，比赛间隙的维修调整不需要拆解大量结构件，能大幅缩短应急维修的时间。
