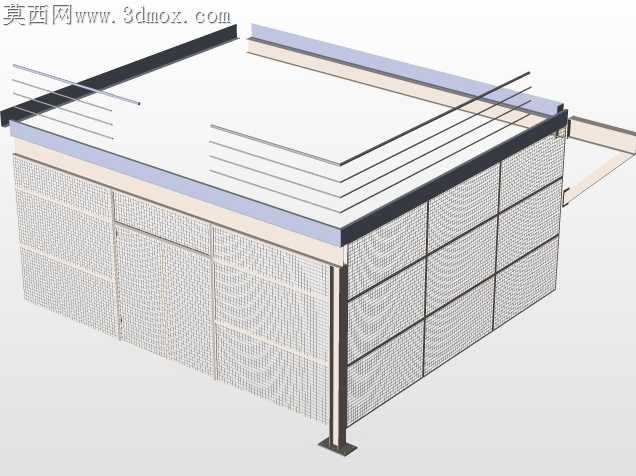

工业仓储用金属框架储物棚结构设计

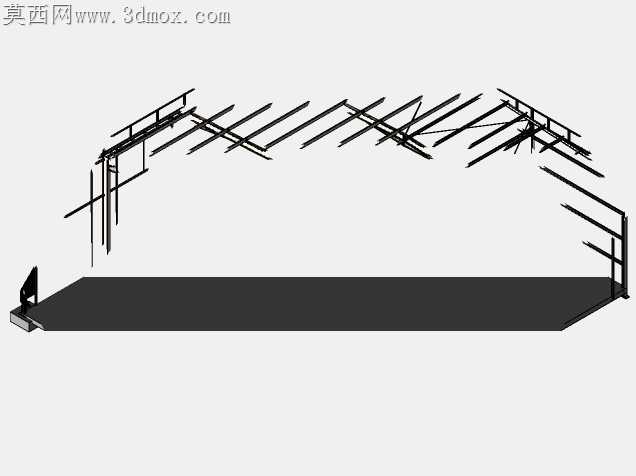

常规仓储棚架落地时最容易忽略的是型材拼接处的应力集中问题，尤其是跨距较大的顶部横梁，若直接采用等径直杆通长布置，遇到堆载侧偏或者极端大风天气，很容易在节点位置出现弯折变形，这套金属框架结构在顶部檩条排布上做了错位斜撑补强，没有采用常见的等距平行排布逻辑，而是在每间隔三根主檩条的位置加设交叉斜杆，把顶部荷载直接拆分传导到两侧竖向立柱上，避免单根横梁独立承重。底部承载平台采用整板铺设的设计，边缘和立柱衔接的位置没有做满焊固定，而是预留了两毫米的伸缩缝隙，避免户外温差变化导致金属热胀冷缩拉扯焊缝开裂，平台边角位置加设的L型包边件，既可以防止板材边缘被叉车剐蹭起翘，也能避免作业人员被锋利的金属割伤。侧边的爬梯构件没有直接焊接在立柱外侧，而是采用了可拆卸的螺栓连接结构，后期如果爬梯出现磨损变形，可以直接单独更换，不需要整体切割框架主体，爬梯踏步的间距控制在两百毫米以内，符合日常上下取货的步幅习惯，踏步表面预留的防滑纹路安装位，后期可以直接粘贴防滑条，不需要额外打孔破坏型材结构。顶部框架的悬挑端做了斜向拉杆补强，拉杆和主横梁的连接点没有设置在横梁最外端，而是向内回收了十分之一的跨距长度，这个位置刚好是横梁受力后的弯矩平衡点，能最大程度降低悬挑端的下挠变形，哪怕顶部临时堆放少量检修物料，也不会出现明显的形变。所有竖向立柱的底部都加设了方形的接地板，接地板上预留的膨胀螺栓孔做了长圆孔设计，现场安装时可以根据地面预埋件的实际误差微调安装位置，不需要重新扩孔破坏镀锌层，接地板和立柱之间加设的三角加强筋，刚好对应立柱三个受力方向，能抵消侧向撞击带来的冲击力，哪怕日常作业时叉车不小心剐蹭到立柱底部，也不会轻易出现立柱倾斜的问题。这套结构没有多余的装饰性构件，所有杆件的排布都围绕荷载传导路径设置，没有冗余的型材浪费，现场安装时可以按照杆件编号依次拼接，不需要复杂的现场放样，普通的安装工人对照装配示意图就能完成组装，后期如果需要扩容或者调整仓储空间，也可以通过螺栓拆解后重新组合，不需要整体报废重建。
