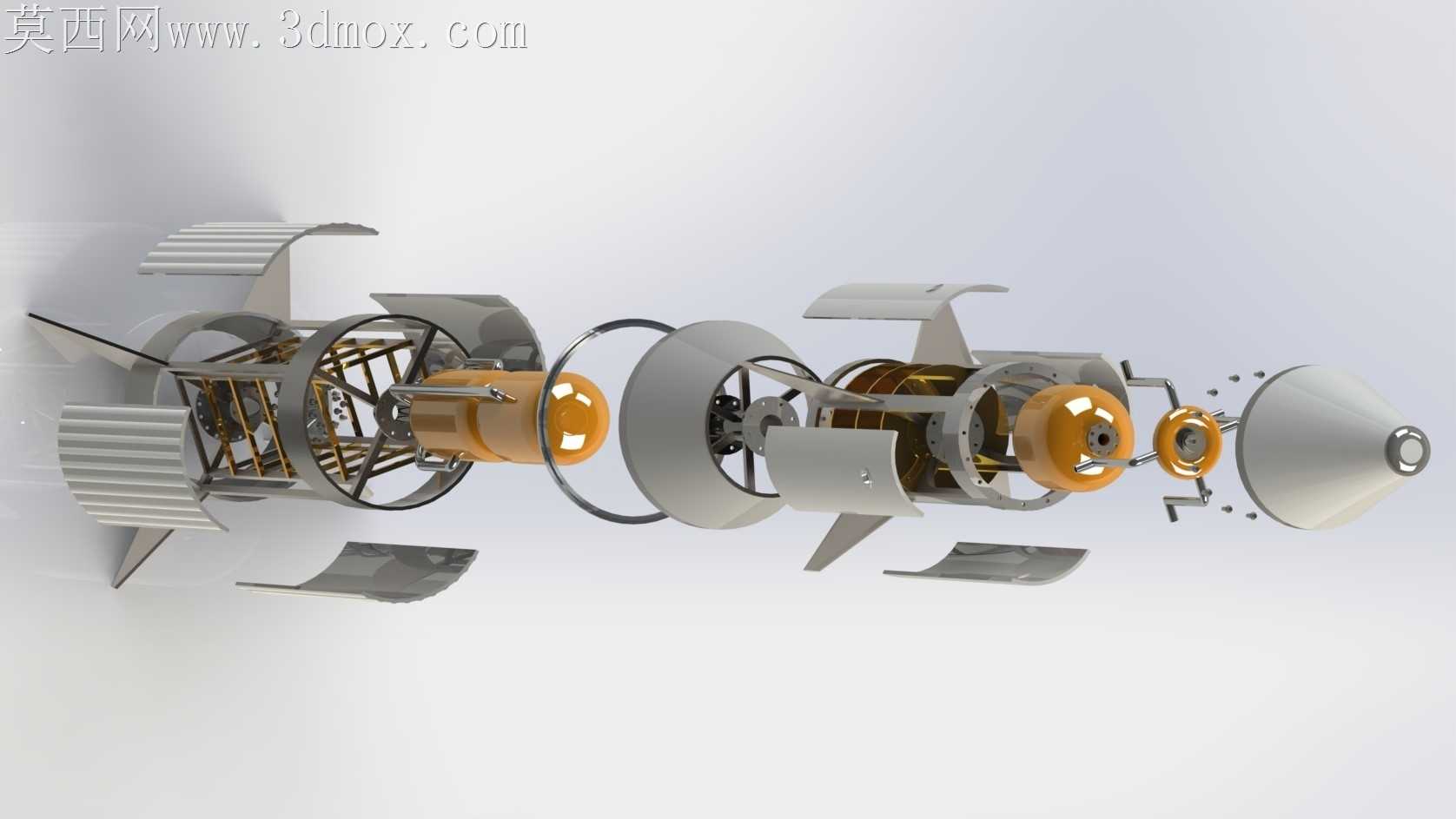

单级火箭马赫数动力段结构设计方案

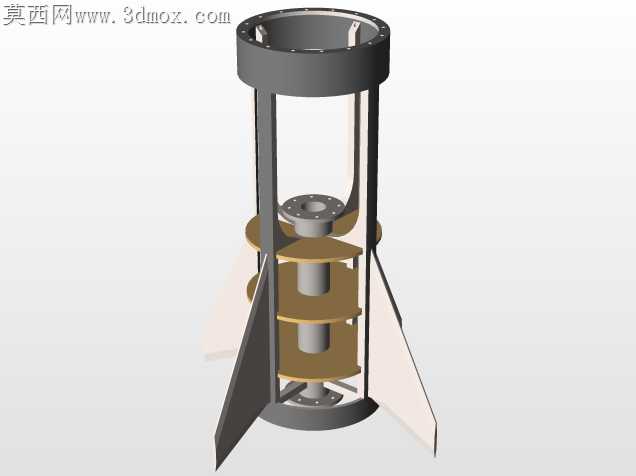

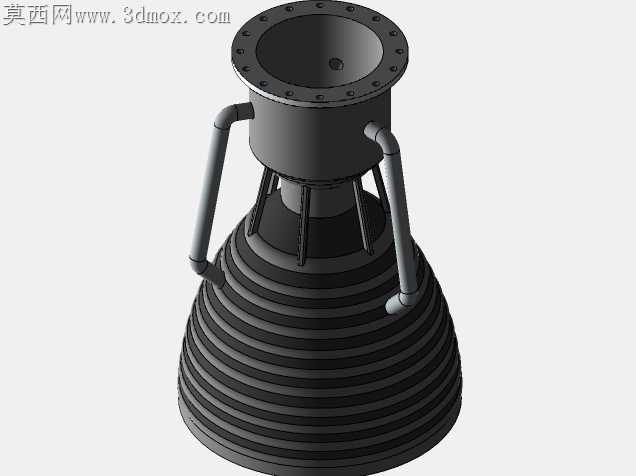

喷管段的环向散热肋片排布没有采用等间距设计，靠近喉部的肋片间距收窄1.2mm，越靠近喷口肋片间距逐步放宽，这是考虑到燃烧室内燃气温度沿推力轴线逐步衰减的热场分布，避免等距肋片在高温段散热冗余不足、低温段材料浪费的问题。尾翼与主壳体的连接座做了嵌入式凸台设计，凸台嵌入壳体内壁3mm，配合周向均匀分布的6个连接孔，能抵消火箭高速飞行时尾翼承受的气动剪切力，避免传统外置连接座在大过载工况下出现焊缝撕裂、尾翼偏移的隐患。

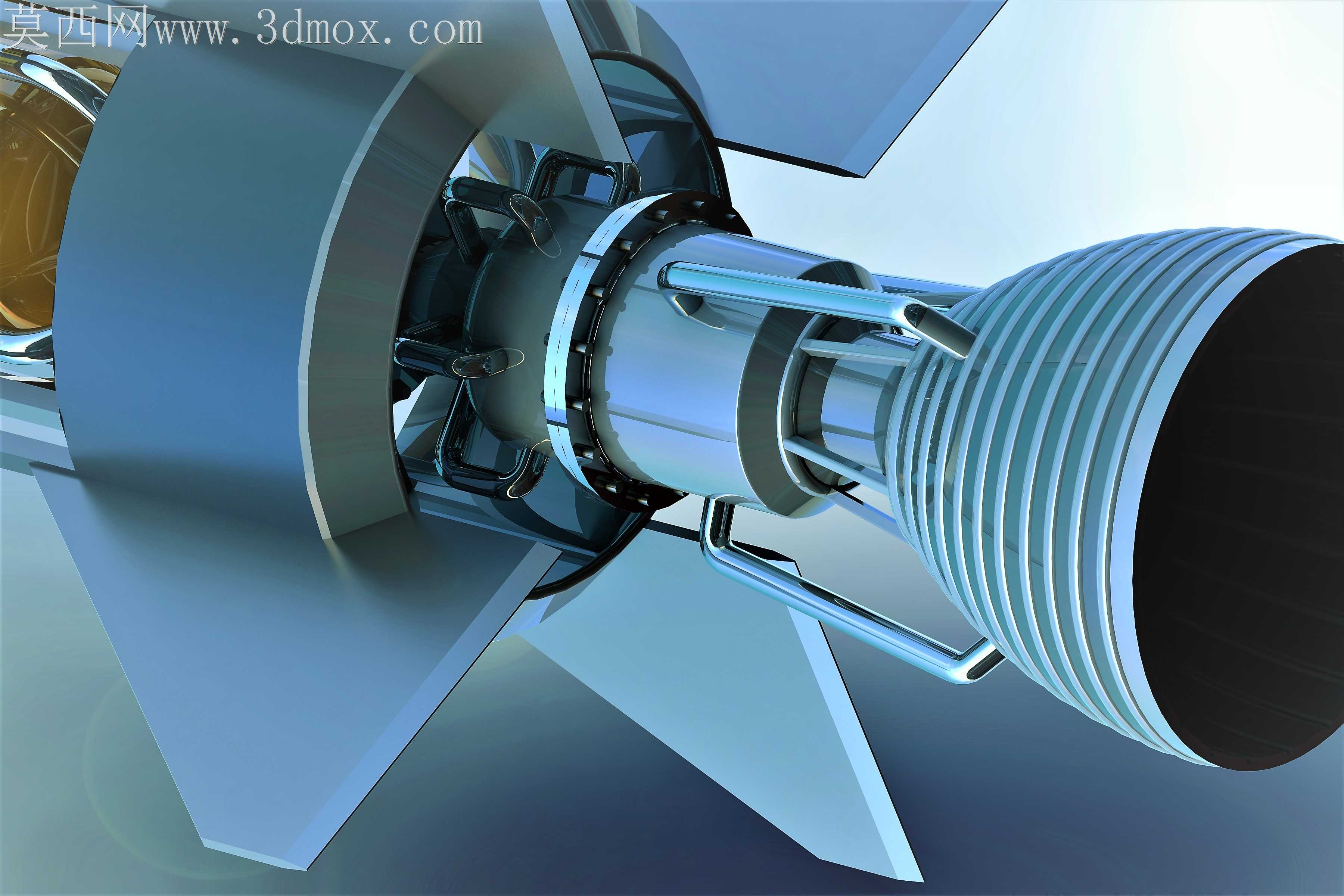

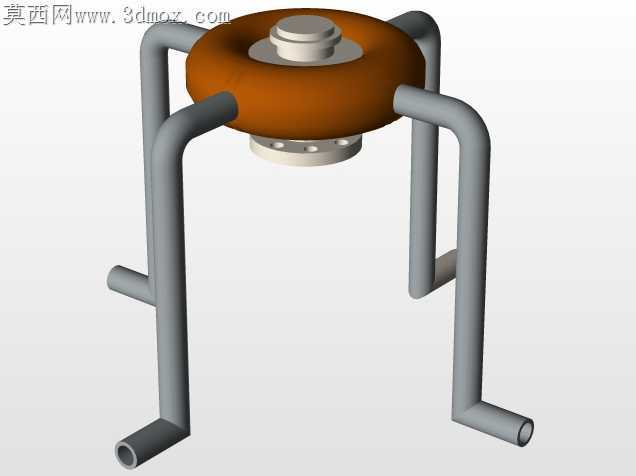

燃料输送管路的弯折处全部采用大圆弧过渡，最小弯折半径控制在管路直径的3倍以上，没有出现直角弯折结构，能减少燃料输送过程中的流阻损失，同时避免弯折处出现应力集中导致管路开裂。管路与推力室的连接端预留了0.15mm的装配公差带，配合环形密封槽的设计，不需要额外涂抹密封胶就能实现高压工况下的密封效果，也方便后续拆装检修。

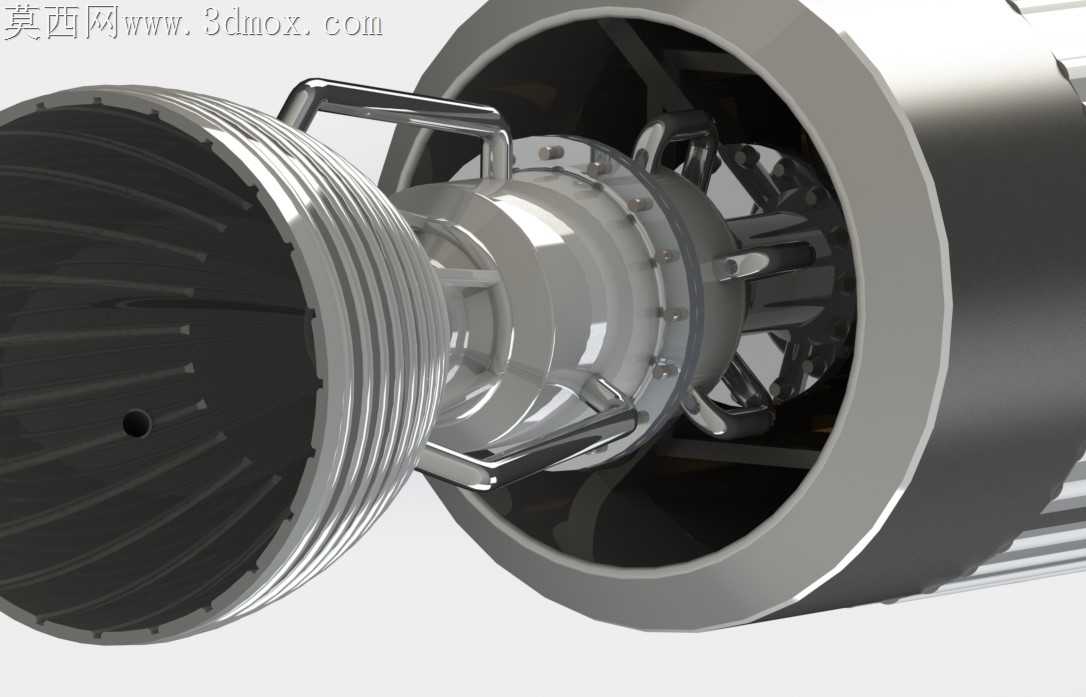

喷管喉部的内壁做了1.5°的微锥收敛设计，和扩张段的曲面衔接处做了R0.8mm的圆角过渡，没有出现尖锐的衔接棱边，既能减少燃气流经喉部时的湍流损耗，也能避免高温燃气长期冲刷棱边造成的局部烧蚀。尾翼的翼型截面采用对称薄翼设计，前缘做了R2mm的圆弧钝化，后缘厚度收窄至0.8mm，兼顾高速飞行时的升阻比和结构强度，不会因为翼缘过薄在加工时出现变形翘曲。

主壳体的连接法兰采用止口定位结构，止口配合间隙控制在0.08mm以内，装配时不需要反复调整同轴度就能保证各段壳体的轴线重合，减少飞行过程中的气动偏航力矩。法兰连接孔采用跨中排布方式，和相邻段的连接孔错开半个孔位，能让螺栓预紧力更均匀地分布在法兰端面上，避免局部应力过大导致法兰变形。推力室与喷管的连接位置设置了一圈隔热衬垫安装槽，衬垫厚度预留0.2mm的压缩量，装配后衬垫被均匀压缩，既能阻断高温向壳体连接段传递，也能弥补两个连接端面的平面度加工误差。

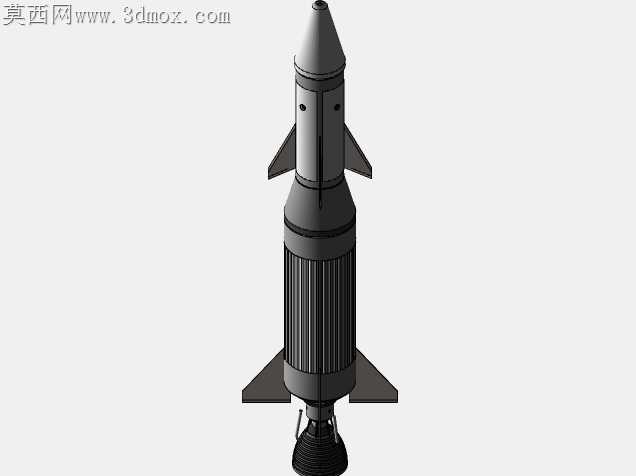

所有外露的金属连接件都做了沉头设计，连接件安装后端面与壳体表面齐平，不会突出壳体表面形成额外的气动阻力，也避免高速气流长期冲刷连接件头部造成松动。尾翼根部与壳体的衔接处做了曲面顺滑过渡，没有出现直角拼接缝隙，能减少飞行时的气流分离，降低尾部紊流对火箭飞行稳定性的干扰。
