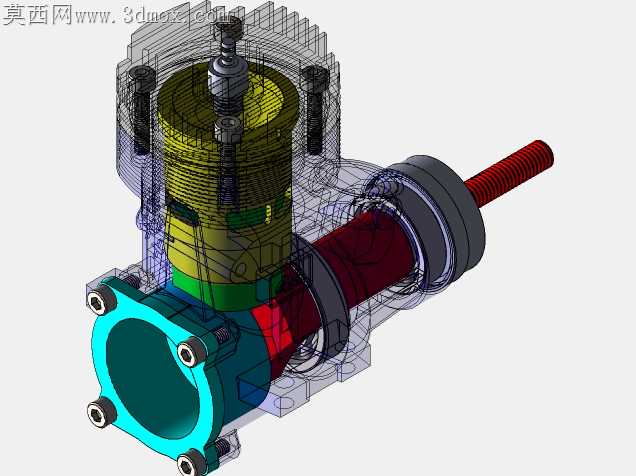

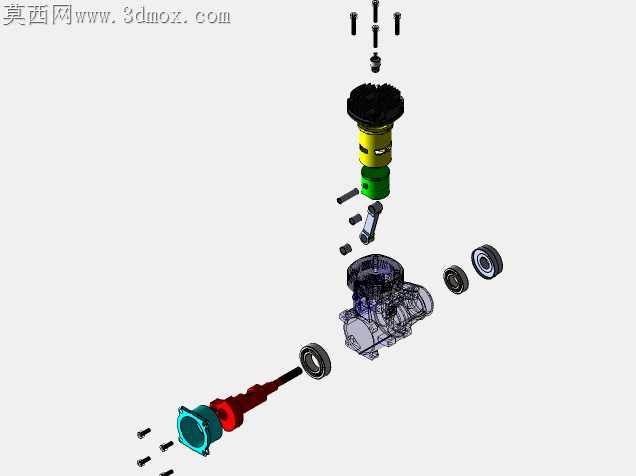

RC航模用OS46ax发动机装配结构

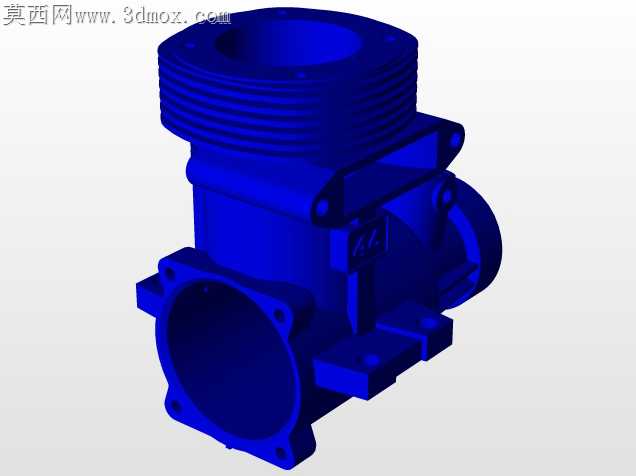

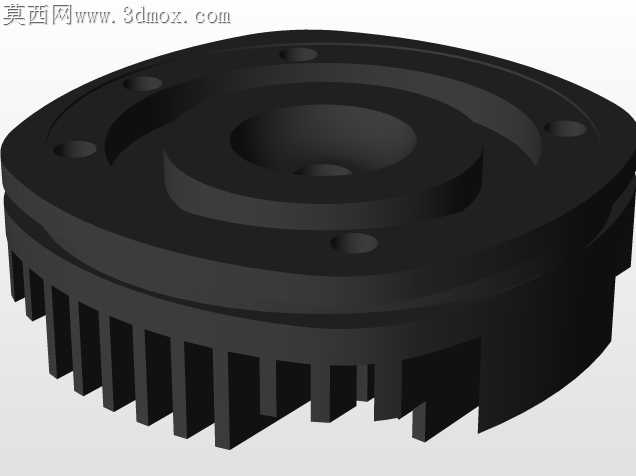

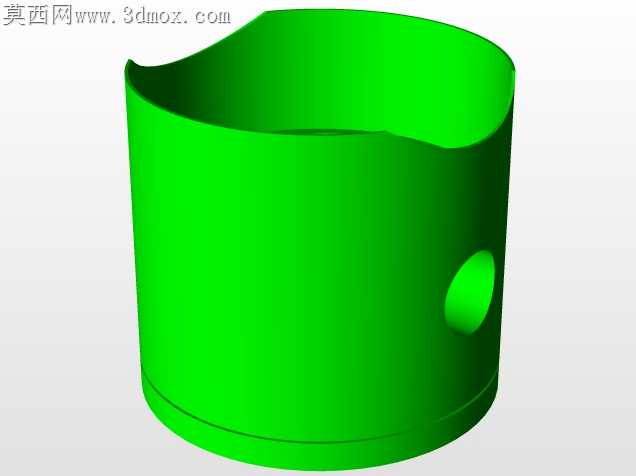

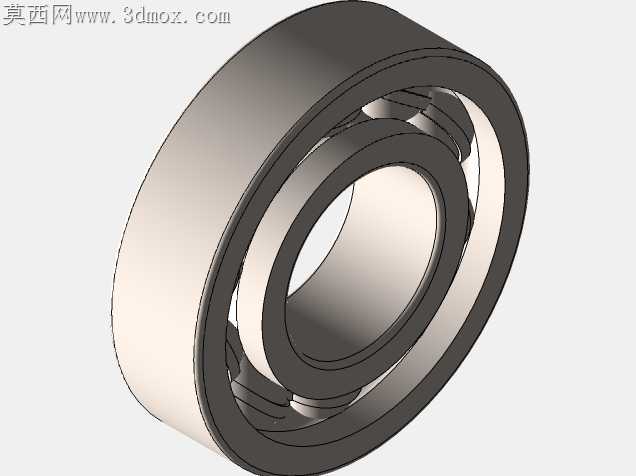

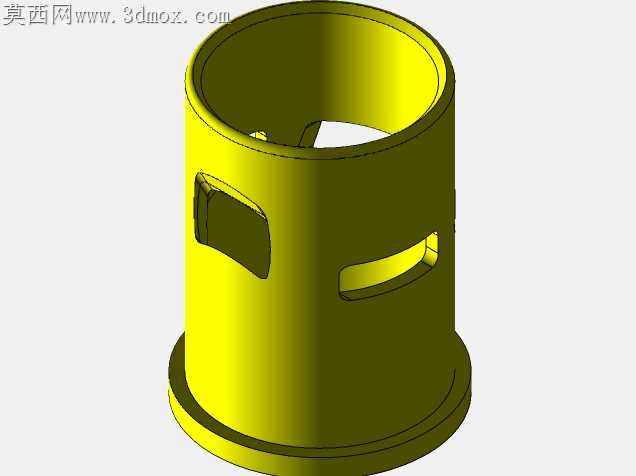

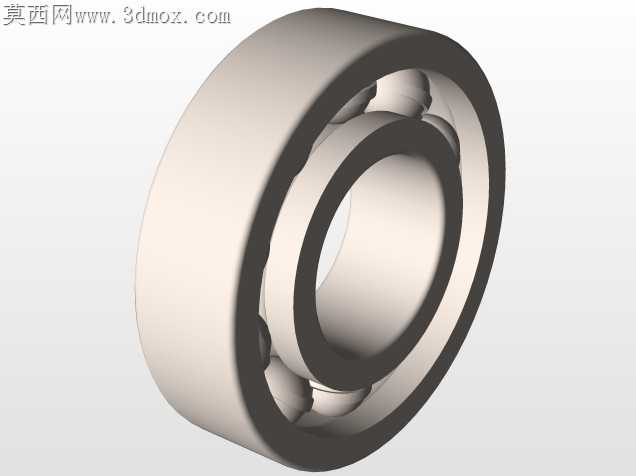

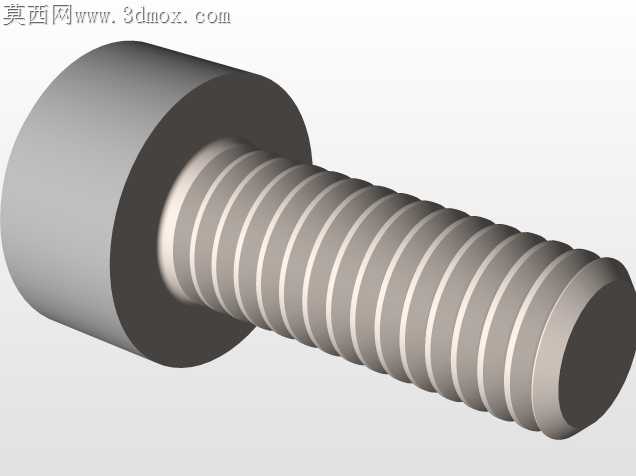

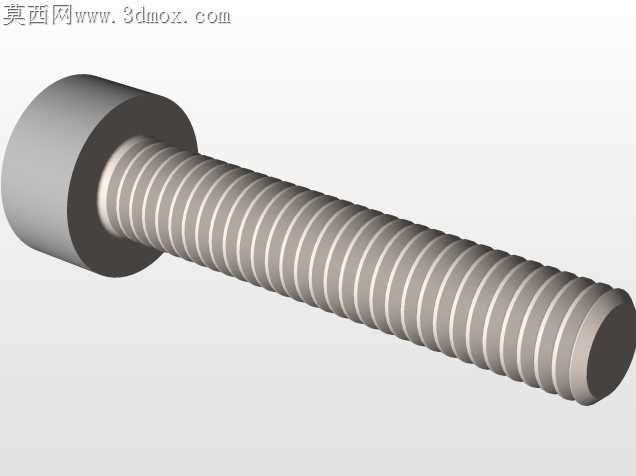

航模发动机的装配公差控制一直是小排量动力单元的核心痛点，OS46ax作为RC固定翼航模的经典动力配置，其内部配合间隙的冗余量直接决定高转速工况下的运行稳定性与使用寿命。曲轴伸出端的密封结构采用阶梯式轴径设计，配合双道橡胶油封实现曲轴箱内压力的稳定维持，油封安装槽的倒角处理避开了锐边切割橡胶密封件的隐患，装配时无需额外涂抹密封胶即可实现静态气密性要求，避免多余胶液渗入曲轴轴承造成的滚动体卡滞。气缸散热鳍片的根部做了R0.3的圆角过渡，既保证了散热面积满足高负荷运转时的热量导出需求，又规避了直角根部在压铸成型时出现的缩松缺陷，同时减少了发动机高频振动下鳍片根部的应力集中开裂风险。活塞销与连杆小头的配合采用间隙浮动设计，销孔两端的卡簧槽深度经过反复校核，既保证卡簧装入后不会在高速往复运动中脱出，又不会因为槽深过深削弱活塞销座的结构强度，活塞环的开口间隙控制在0.08-0.12mm区间，兼顾了压缩密封性与热膨胀后的运转余量。曲轴箱前端的安装法兰采用四螺栓均布布局，法兰端面的平面度公差控制在0.02mm以内，与航模防火墙安装时无需额外调整垫片即可保证动力输出轴与螺旋桨安装面的垂直度，避免螺旋桨高速旋转时产生的动平衡偏差传递到发动机曲轴造成轴承过早磨损。化油器安装座的倾斜角度与进气道的流线型过渡完全匹配，减少了进气过程中的气流紊流损失，安装座的定位销孔设计保证化油器拆装后仍能回到初始校准位置，省去了每次维护后的重新调试步骤。后盖的紧固螺栓采用对角分步拧紧的力矩设计逻辑，单个螺栓的拧紧力矩控制在1.2N·m，既保证后盖密封垫的压缩量均匀，又不会因为力矩过大造成铝合金曲轴箱的螺纹滑牙。内部连杆大头的滚针轴承保持架采用轻量化设计，在保证滚动体定位精度的前提下尽可能降低往复运动部件的质量，减少高转速下的惯性力冲击，让发动机在16000转的最高转速区间仍能保持平稳的运转状态，不会因为内部部件的惯性失衡产生异常振动影响航模飞行姿态。
