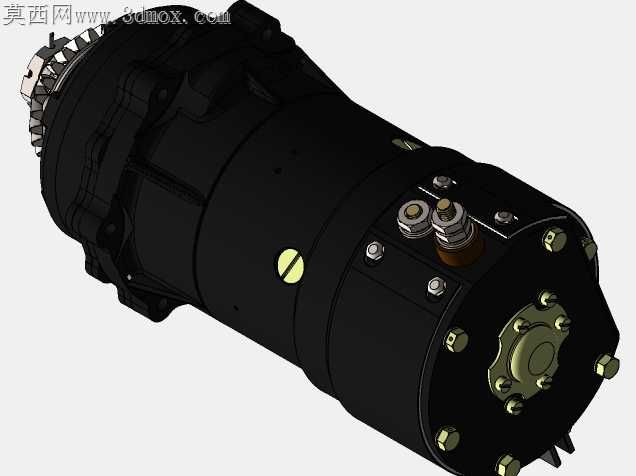

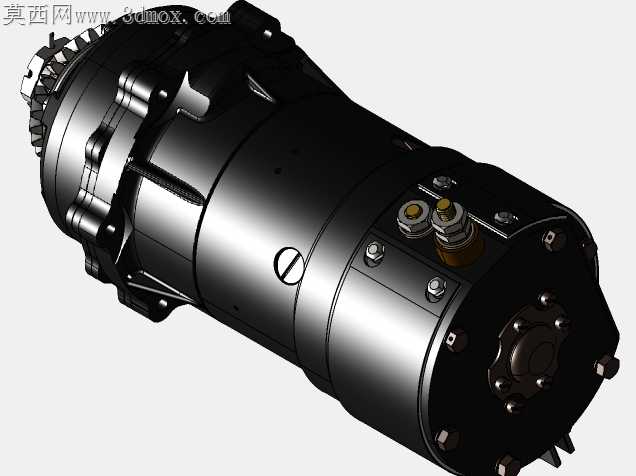

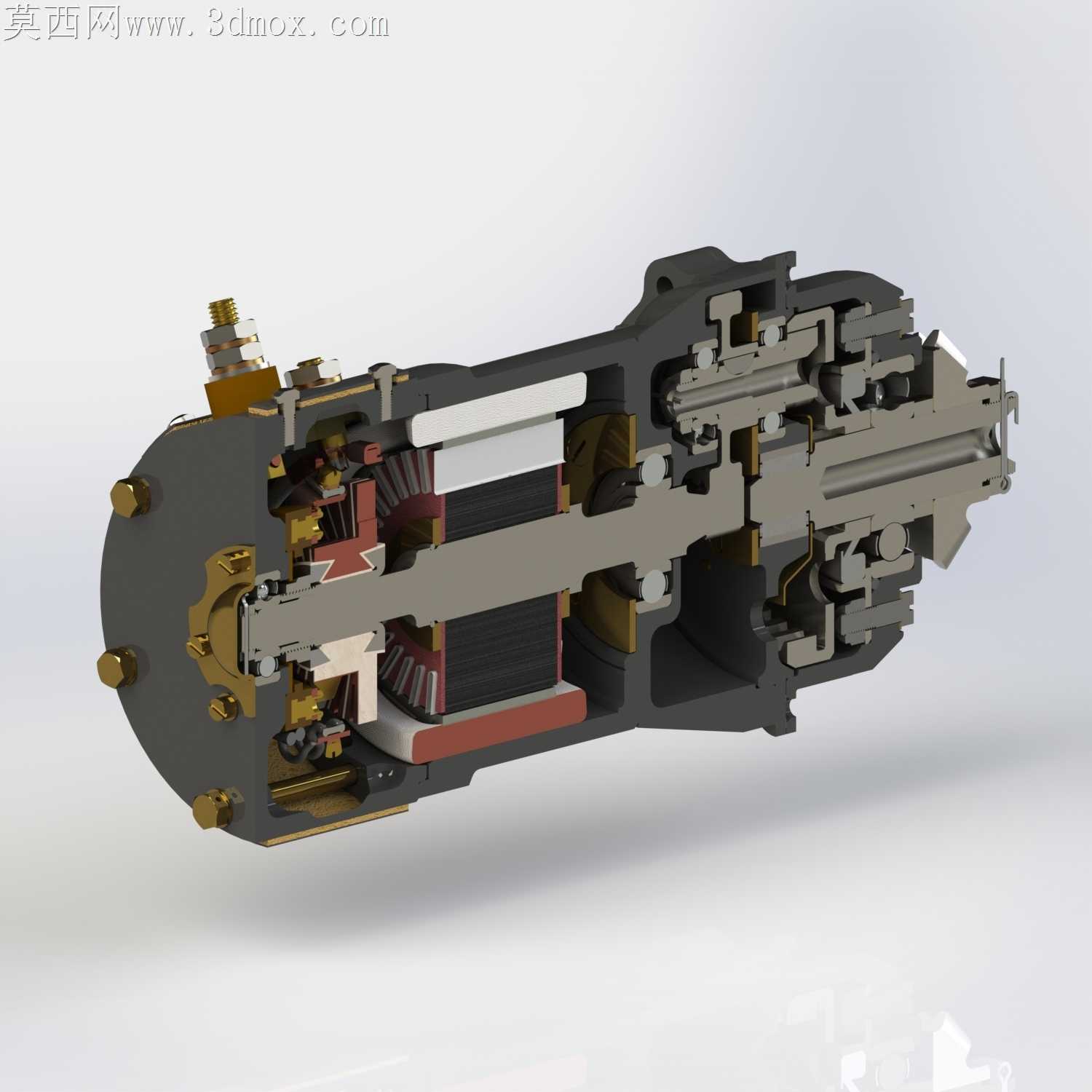

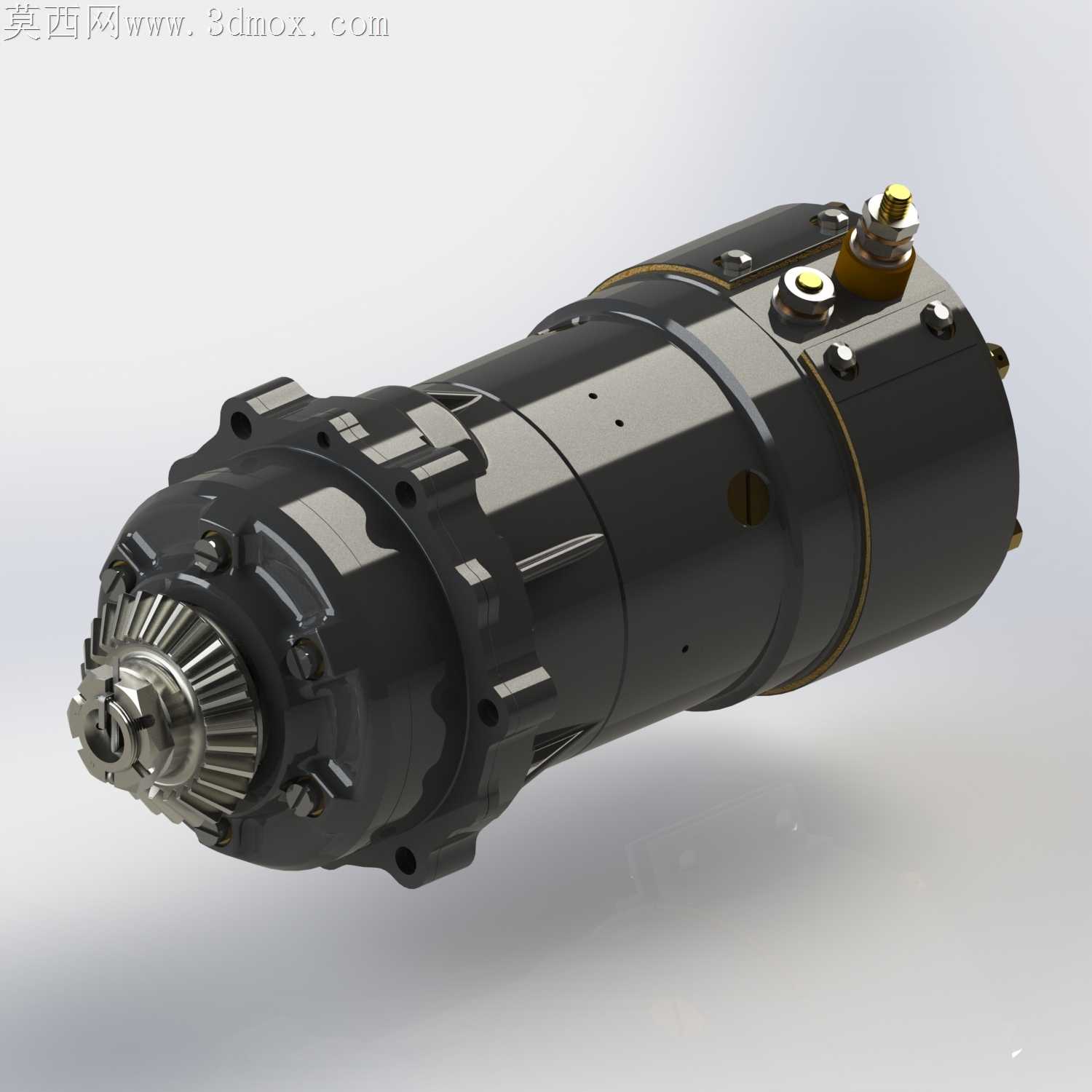

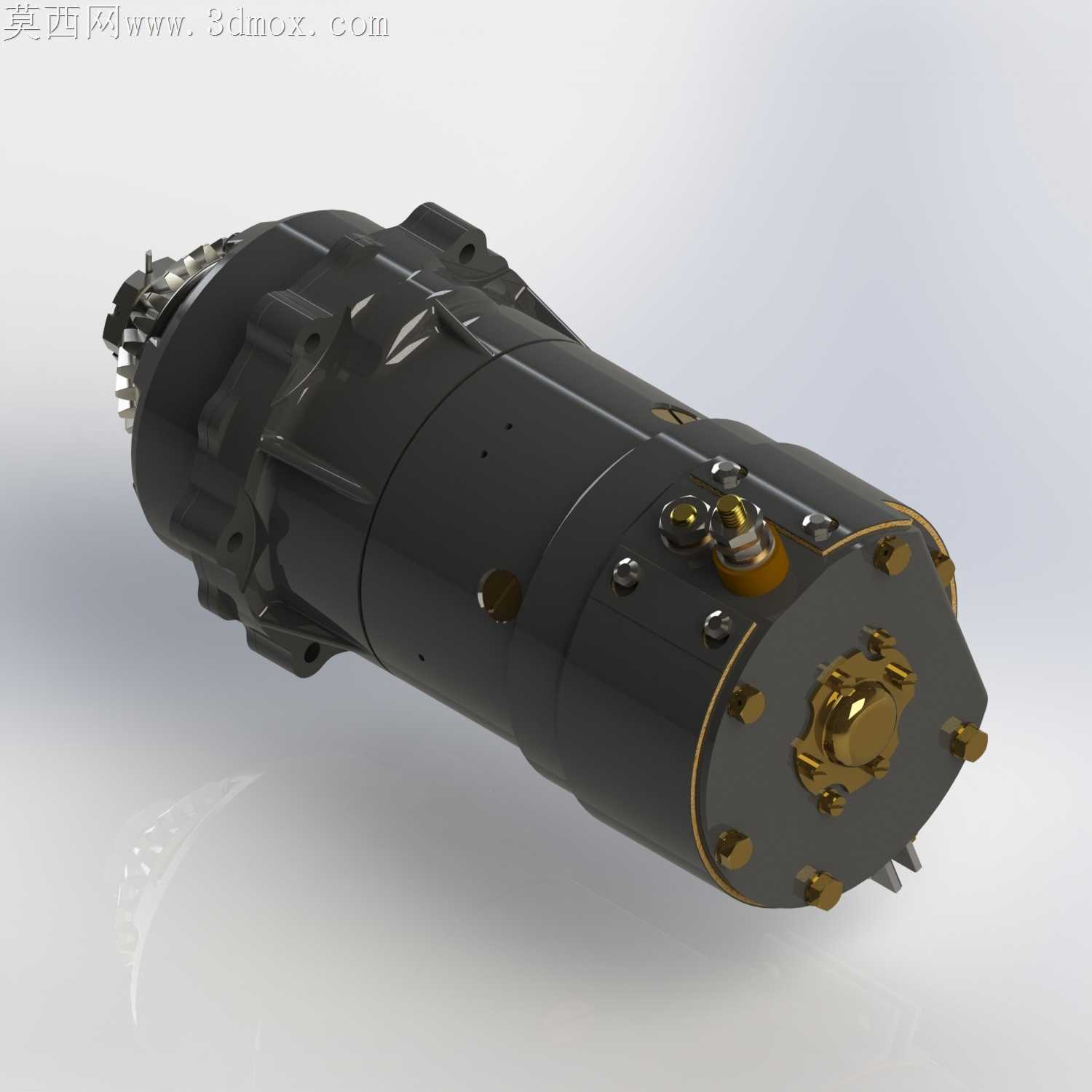

帕卡德V-1650航空发动机起动马达结构

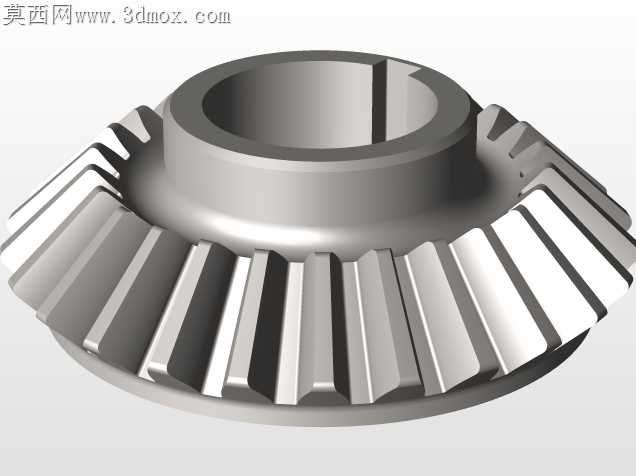

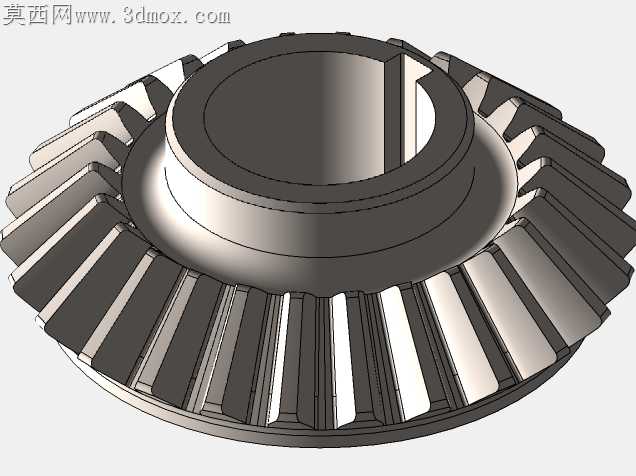

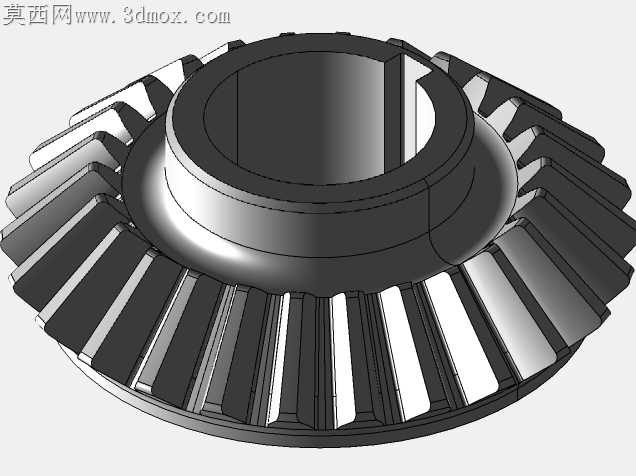

航空发动机起动马达的输出端锥齿轮啮合间隙，是加工适配环节最容易被忽略的隐患点，冷态下过盈量超0.02mm就会在起动瞬间打齿，间隙超0.05mm又会出现啮合打滑，无法带动曲轴达到点火转速。这款起动马达的输出花键轴采用了渐开线短齿设计，齿顶高系数取0.8，相比标准渐开线花键，能在有限的壳体径向空间内提升30%的齿面接触强度，适配高转速大扭矩的起动冲击载荷。壳体的分段式对接止口没有采用常规的圆柱面定位，而是在止口端面加工了一圈0.1mm深的环形卸荷槽，装配时O型密封圈嵌入槽内，既解决了长筒形壳体加工时的圆柱度误差导致的密封不严问题，又能抵消起动瞬间电枢轴窜动带来的端面冲击，避免止口位置出现应力集中开裂。电枢绕组的端部固定结构没有用常规的环氧灌封，而是在绕组端部与壳体之间设计了三道带缓冲胶垫的卡箍，卡箍的安装孔做了长圆孔设计，能适配不同批次绕组的尺寸公差，避免灌封胶在高低温循环下开裂导致绕组松脱，毕竟航空工况下地面停机温度可能低至零下四十度，高空起动时电机瞬时温度又能突破一百二十度，硬连接的固定方式很容易在温度交变下失效。驱动端的啮合拨叉槽做了圆弧过渡处理，槽壁的表面粗糙度控制在Ra1.6以内，拨叉工作时的滑动阻力比直角槽降低40%，不会出现拨叉卡滞导致起动齿轮无法回位、被发动机反拖烧毁的故障。壳体表面的散热筋没有采用等间距排布，靠近电枢换向器的位置筋条间距缩小2mm，筋高增加1.5mm，因为换向器工作时的碳刷摩擦是电机的主要发热源，局部加密的散热筋能在不增加整体壳体重量的前提下，把换向器位置的工作温度降低8到10度，延长碳刷的使用寿命。接线柱的绝缘基座采用了阶梯式密封结构，基座与壳体之间加了一层紫铜密封垫，既能防止高空低气压下出现绝缘击穿，又能阻挡机场环境下的沙尘、雨水进入电机内部，避免绝缘电阻下降导致起动失败。
