小型四轴数控铣削加工设备结构设计

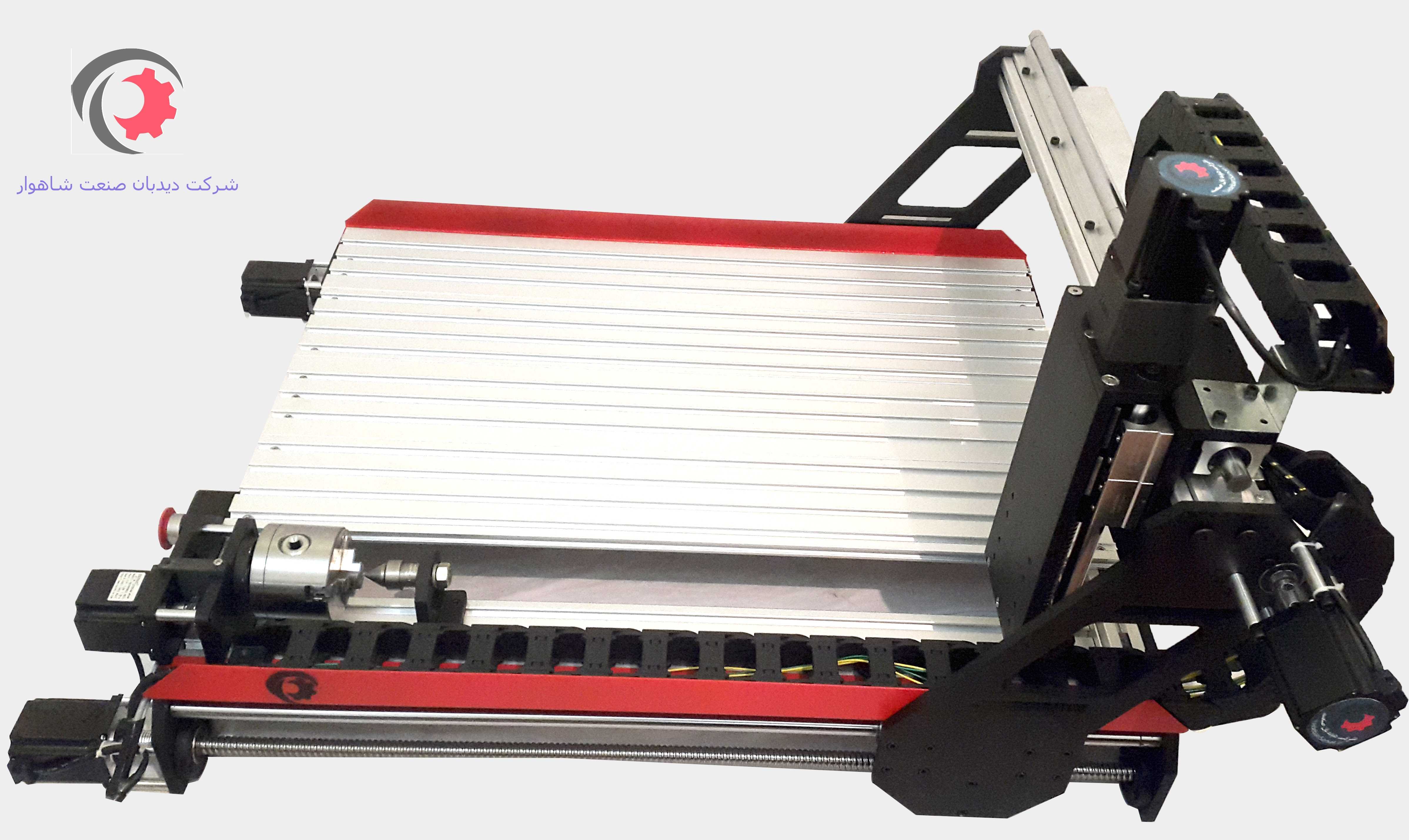

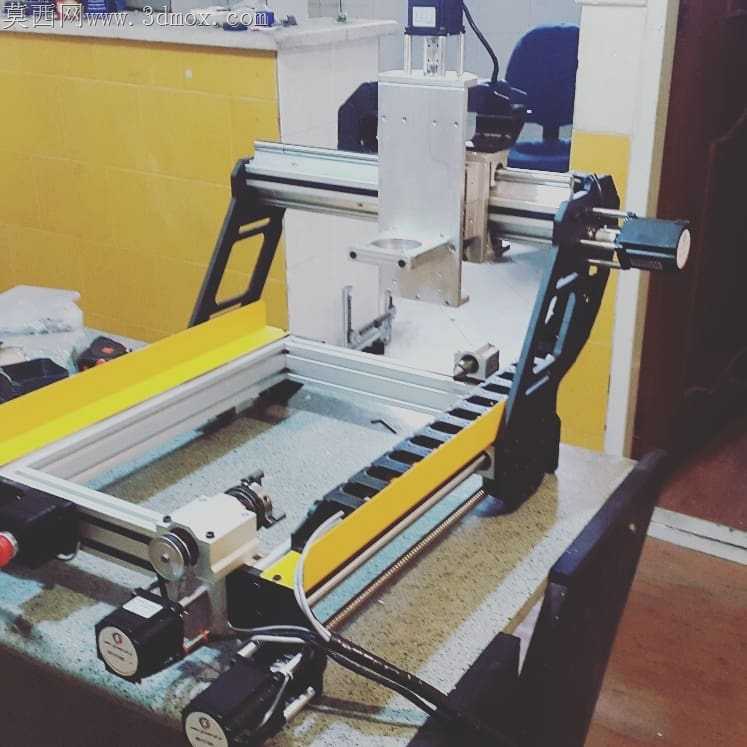

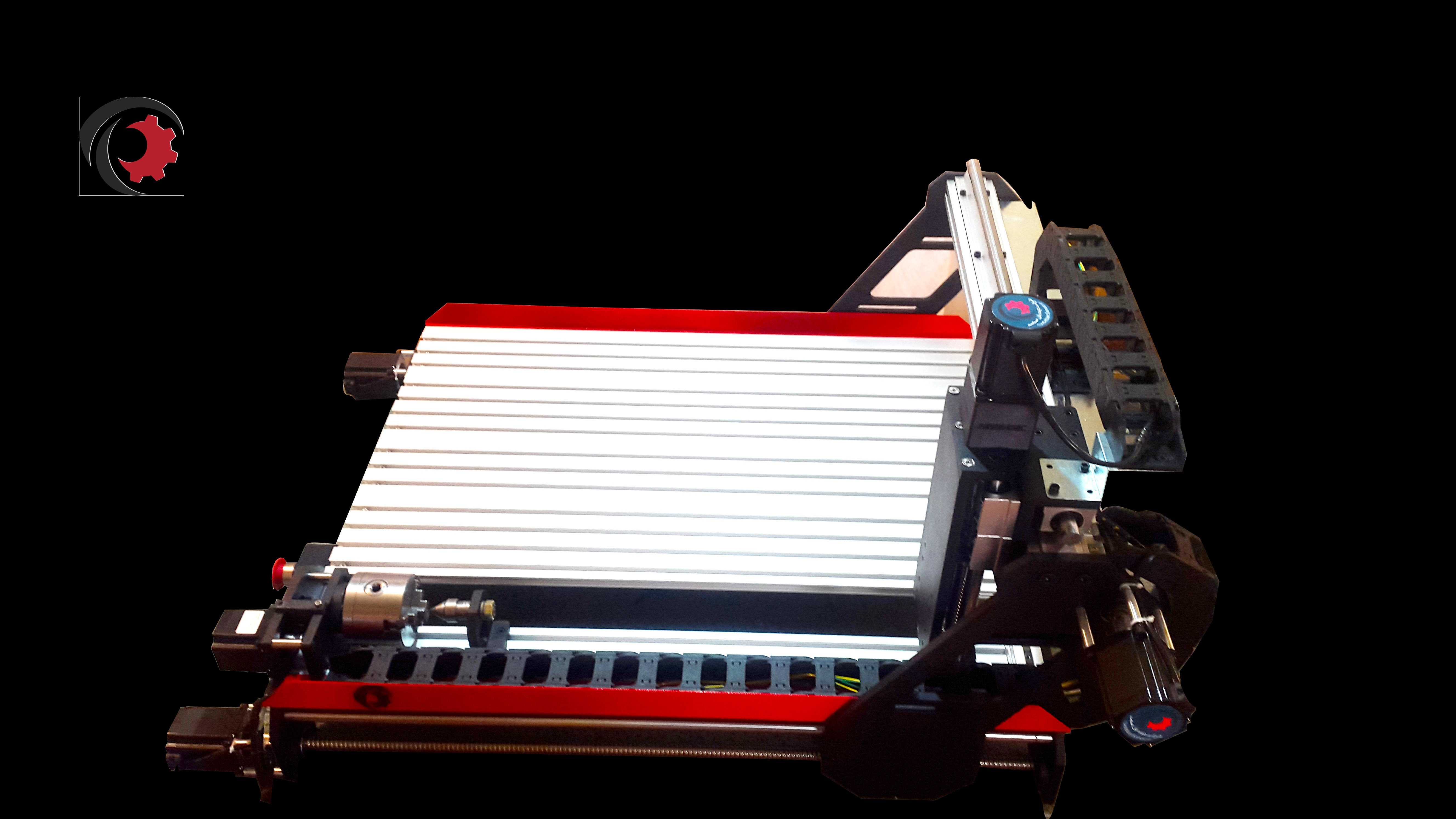

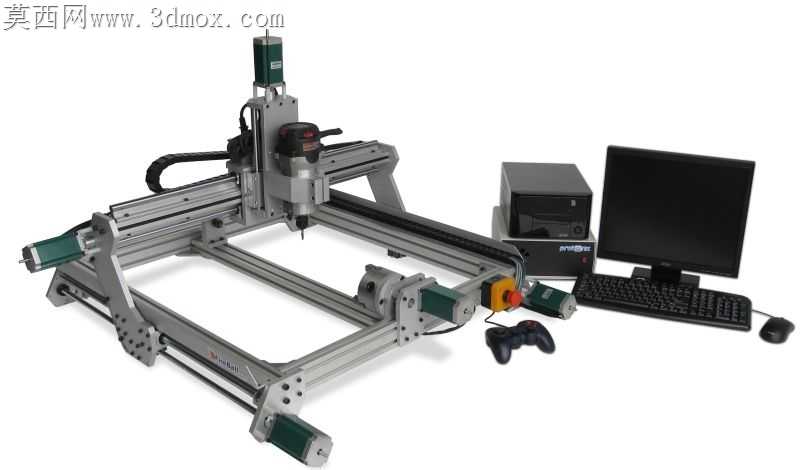

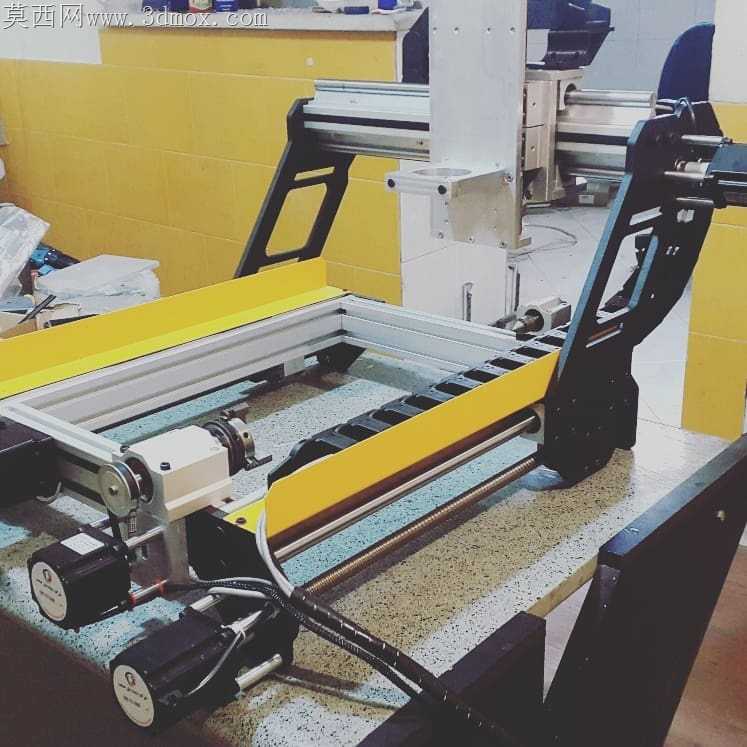

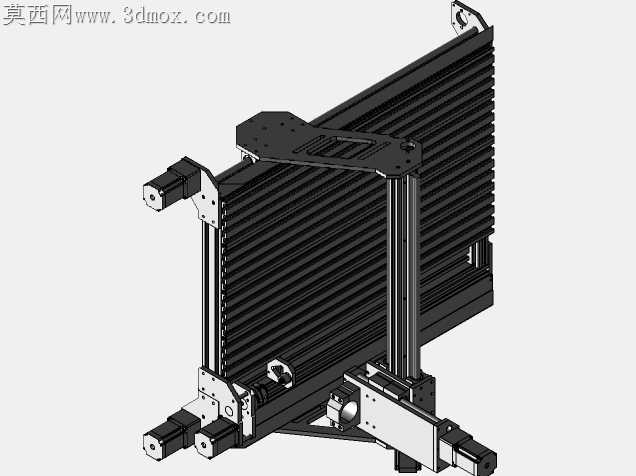

车间里常见的小型数控铣设备，往往受限于三轴行程与装夹空间，加工带周向特征的小型零件时需要多次翻面装夹，累计的定位误差很容易让特征同轴度超差，反复找正的时间甚至超过实际切削时长。这套四轴结构的设计，从加工适配的角度做了不少针对性调整，没有盲目堆砌大规格传动件，反而把空间利用率放在首位。铝型材搭建的床身框架没有采用厚重的铸铁底座，靠型材槽口的拼接精度配合角码定位，省去了大型铸件的开模成本，也方便后期根据加工需求拓展行程，框架两侧的斜向支撑臂特意做了下沉式设计，给第四轴的回转工装留出足够的装夹空间，不会出现主轴下行到极限位置时和支撑结构干涉的问题。X轴的传动导轨直接固定在铝型材的基准面上，装配时不需要额外加工安装沉台，靠导轨自身的定位边就能保证直线度，滑块和滑台的连接面预留了0.02mm的配磨余量，现场装配时可以根据实际导轨平行度修刮垫片，避免滑台运行时出现卡顿。Y轴的拖链走线槽特意布置在床身内侧，不会因为加工时的切削液飞溅、铝屑堆积卡滞拖链，所有电机的线缆都预留了足够的弯曲半径，拖链弯折处的曲率半径控制在线缆直径的10倍以上，长期往复运动也不会出现线芯折断的问题。第四轴的回转单元没有集成在工作台上，而是采用侧挂式安装，和主轴的Z轴滑台保持独立的运动链路，加工时回转进给和直线进给的振动不会互相传递，切削时的振纹能得到有效控制。主轴安装座的固定孔做了腰型槽设计，后期更换不同功率的主轴时，可以直接调整安装位置补偿主轴长度差，不需要重新加工安装板。床身底部的可调脚杯支撑点，特意布置在铝型材框架的受力节点上，调平后整个床身的受力不会集中在单根型材上，满负载切削时也不会出现框架形变。这套结构没有追求过高的加工精度参数，反而把拆装便捷性、配件通用性放在优先位置，所有传动件、紧固件都采用市面通用标准件，后期维护更换不需要定制特殊配件，很适合小型加工坊、实训教学场景使用，加工小型铝合金零件、塑料手板时，一次装夹就能完成四个面的特征加工，省去多次找正的辅助时间，加工效率比同规格三轴设备提升近四成。
