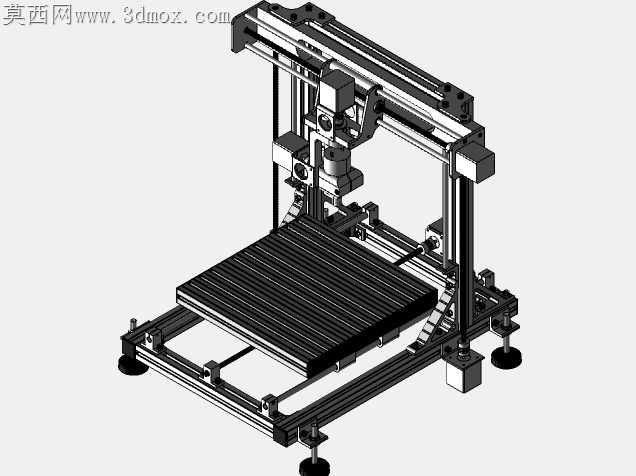

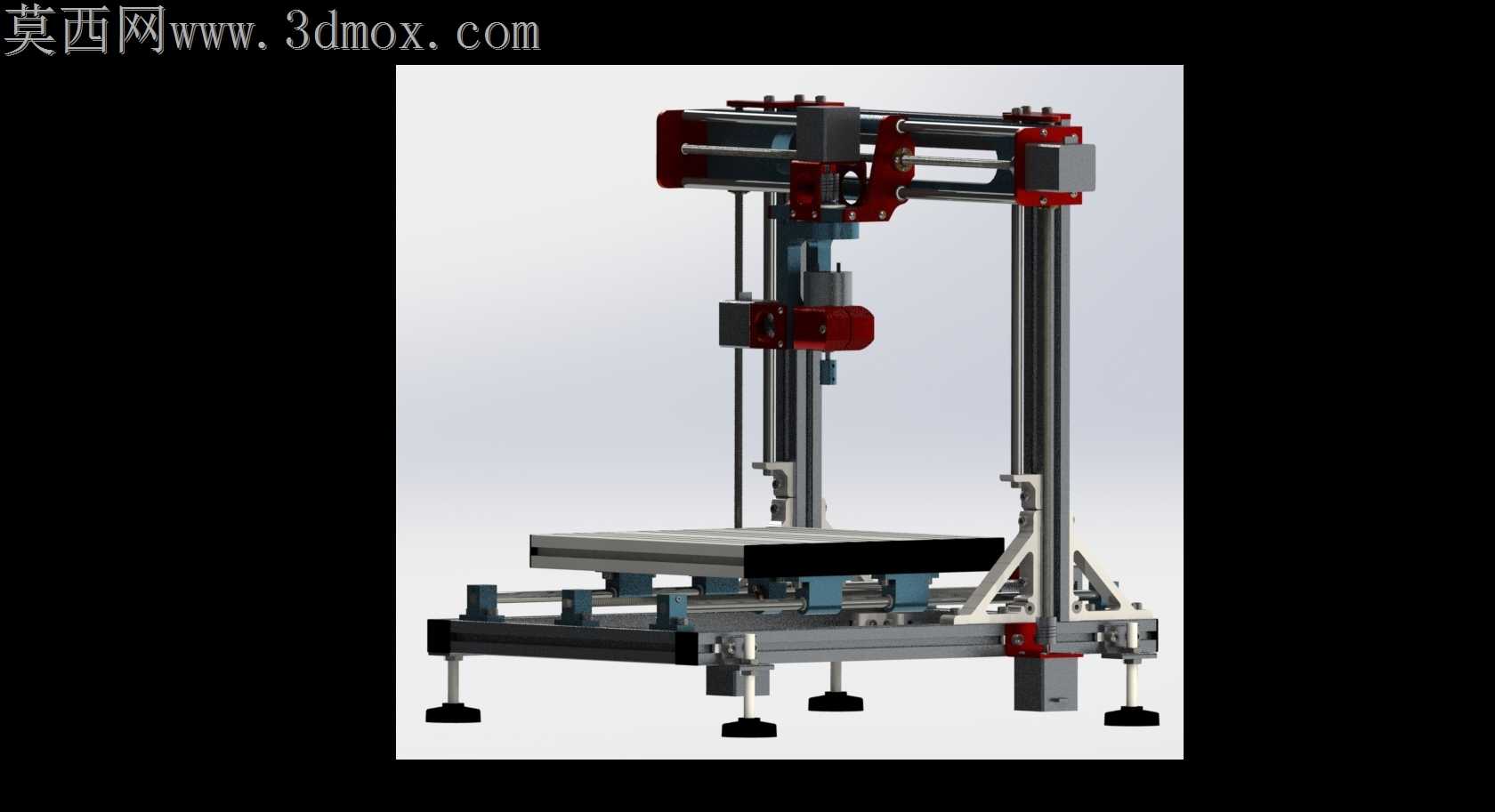

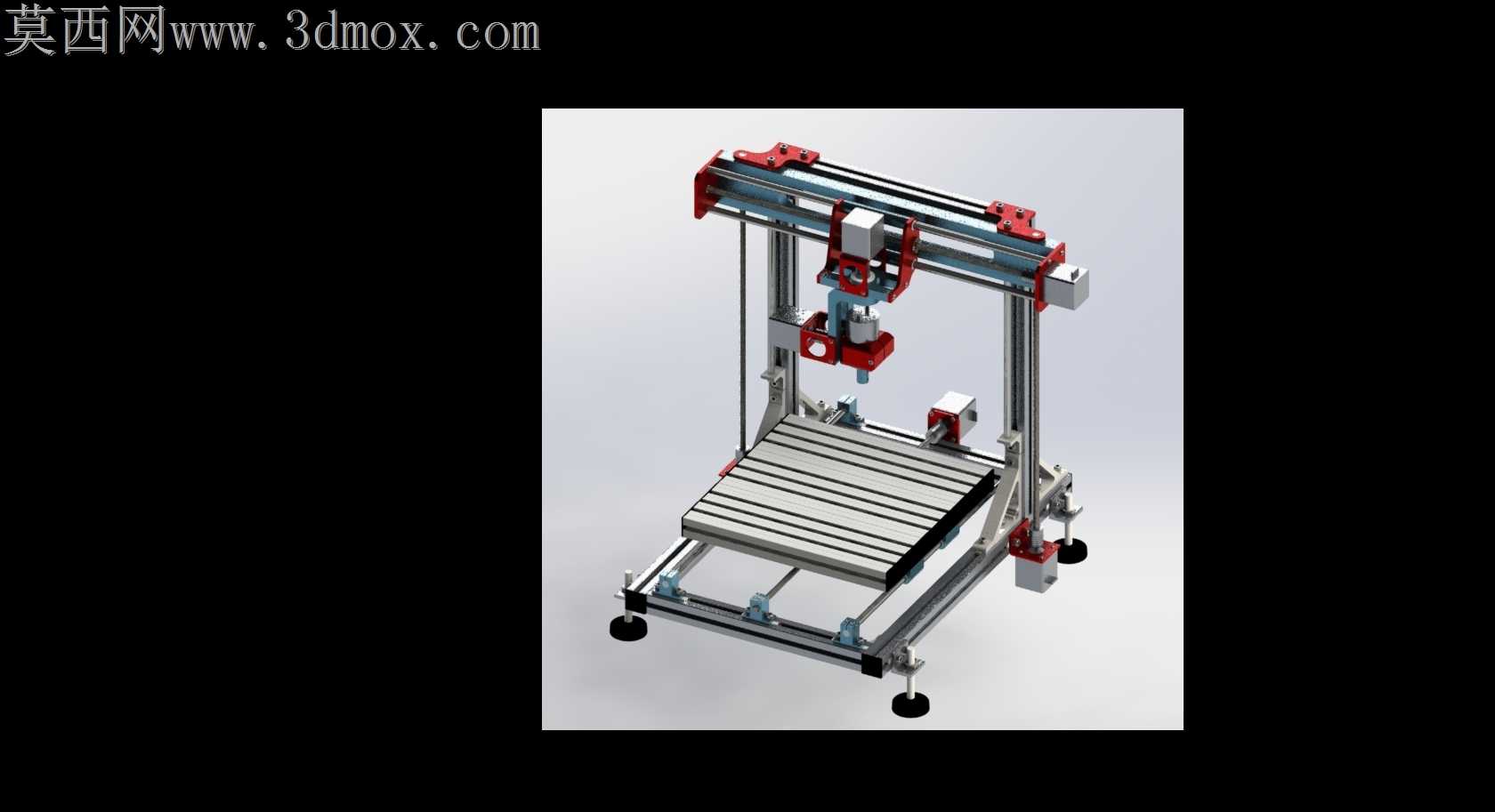

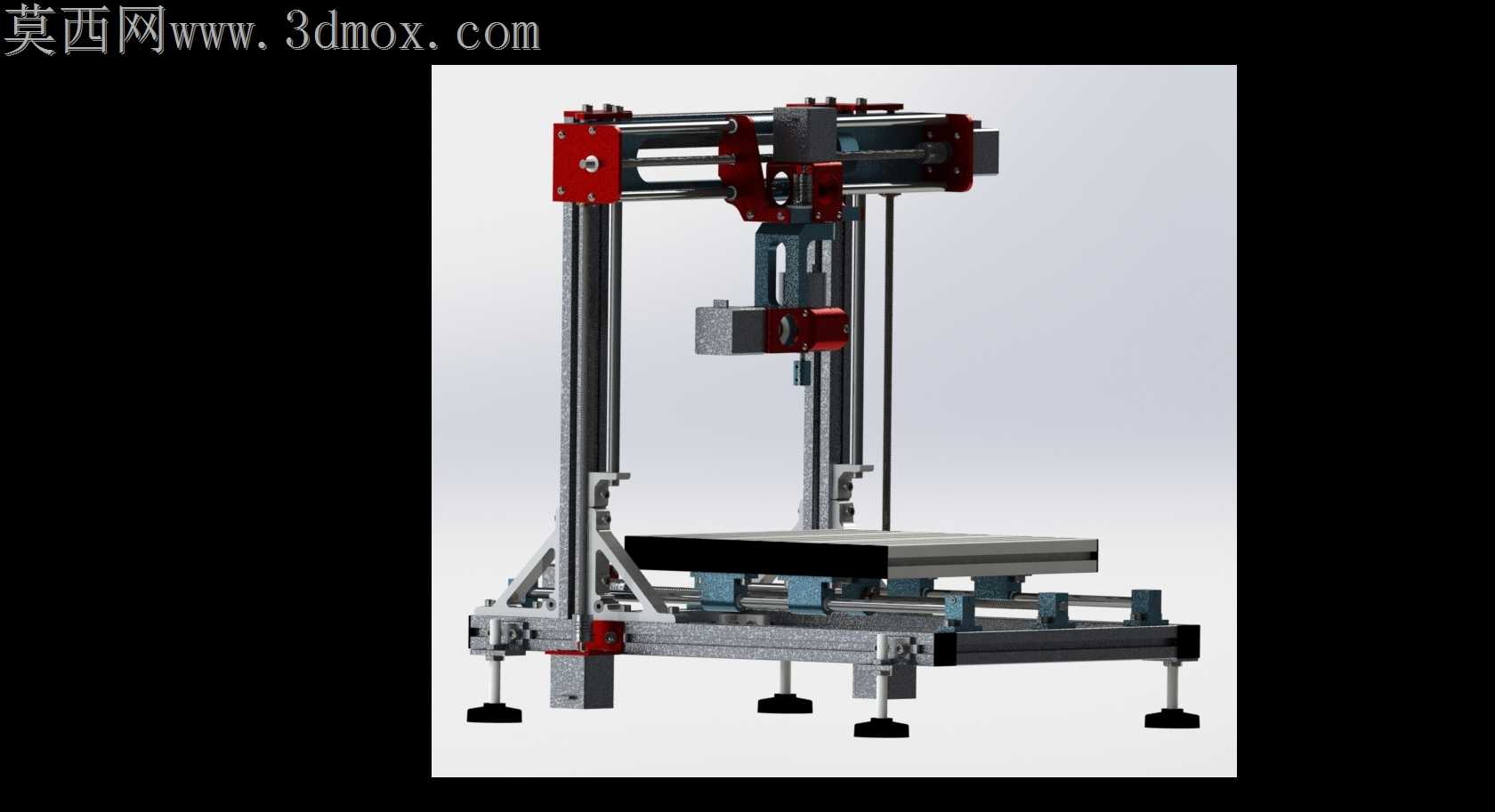

DIY铝型材框架式五轴数控加工设备

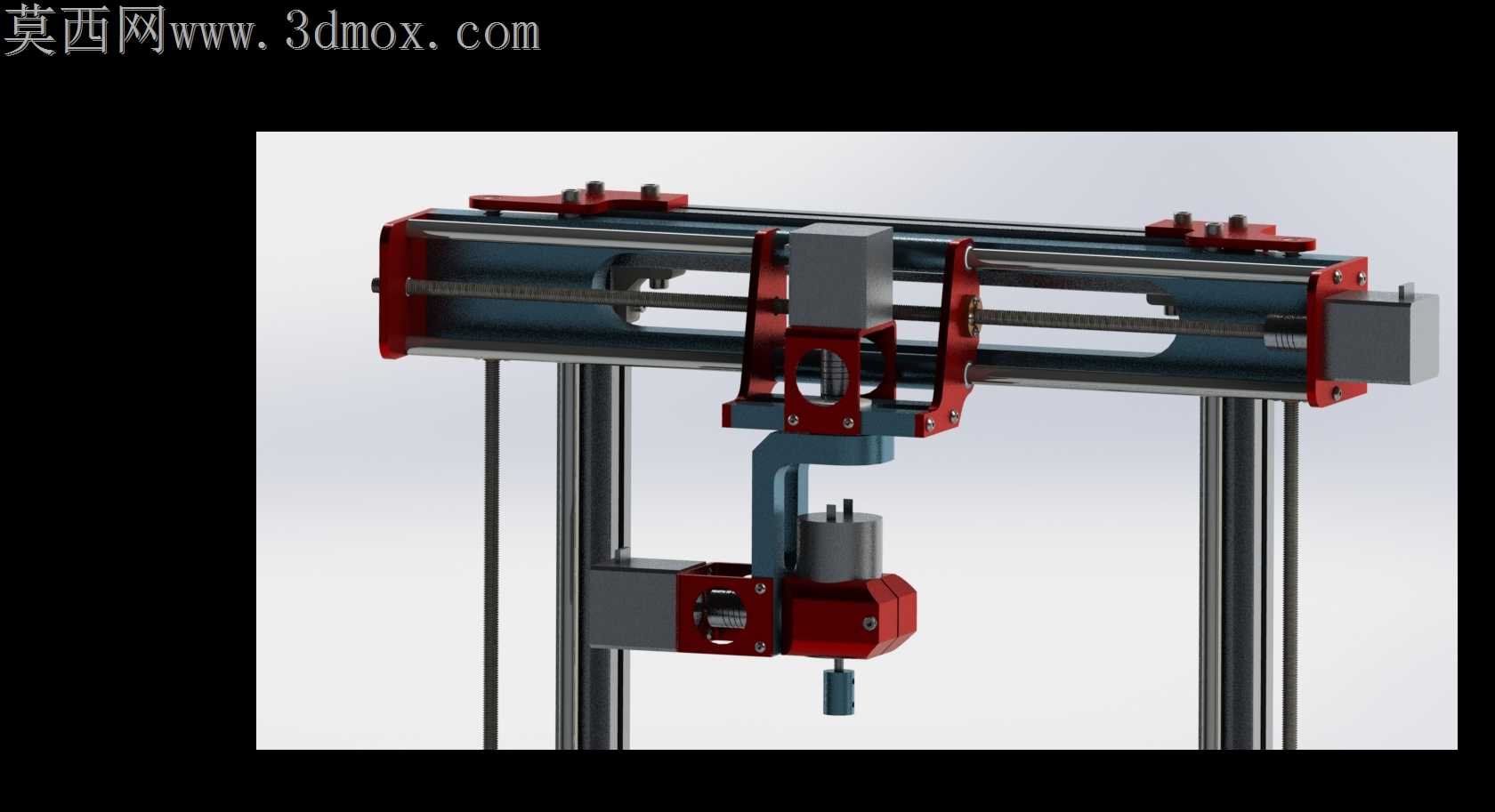

小型加工场景里常遇到多面体零件二次装夹找正耗时长、常规三轴设备无法完成复杂曲面联动加工的痛点，这款采用工业铝型材搭建框架的五轴加工结构，刚好适配小批量非标零件、手板样件的加工需求。铝型材框架的槽道设计省去了大量焊接、钣金折弯工序，每根型材的拼接端面都做了公差适配，T型槽内预装的滑块螺母能在装配阶段灵活调整各轴安装座的位置，不用提前在型材上打孔定位，哪怕后期需要调整X轴横梁的平行度，松开锁紧螺栓就能微调，避免了焊接机架焊后变形无法修正的问题。Z轴滑台的安装座做了下沉式嵌合设计，和主轴固定座的配合面留了0.02mm的研磨公差，装配时不用额外打表找正就能保证主轴和工作台面的垂直度，减少了前期装配的调试时长。底部的可调脚杯和框架底部的横向加强筋做了受力匹配，每个脚杯的承重载荷刚好对应单根型材的抗弯强度，哪怕设备高速运行时产生振动，力也能顺着型材槽道均匀分散到四个支撑脚，不会出现局部框架共振导致加工表面出现振纹的问题。工作台采用T型槽铝制台面，槽距和常规工装夹具的安装孔位匹配，不管是装夹小型亚克力、铝件毛坯，还是固定专用夹具，都能快速锁紧不用额外制作转接板。五轴联动的旋转轴安装在Y轴滑台末端，传动部分采用同步带加精密轴承的组合，既控制了DIY制作的成本，又能保证旋转角度的重复定位精度，不会因为齿轮间隙导致曲面加工出现接刀痕。走线槽全部隐藏在铝型材的内置槽道里，拖链的弯曲半径刚好适配各轴的最大行程，运动时不会出现线缆拉扯、摩擦外框的问题，长期运行也不用担心线缆磨损导致的电路故障。主轴固定座旁预留了冷却管安装位，不管是装风冷管还是切削液喷嘴，都能顺着Z轴滑台同步移动，加工时切削液能精准冲到刀具切削位置，不会因为冷却不到位导致刀具烧损。整个结构没有采用复杂的铸造件，所有零部件都能通过标准件采购获得，不管是个人DIY爱好者做小型加工设备，还是职业院校做数控实训装置，都能快速完成装配调试，不用依赖大型机加工设备定制专用零件。
