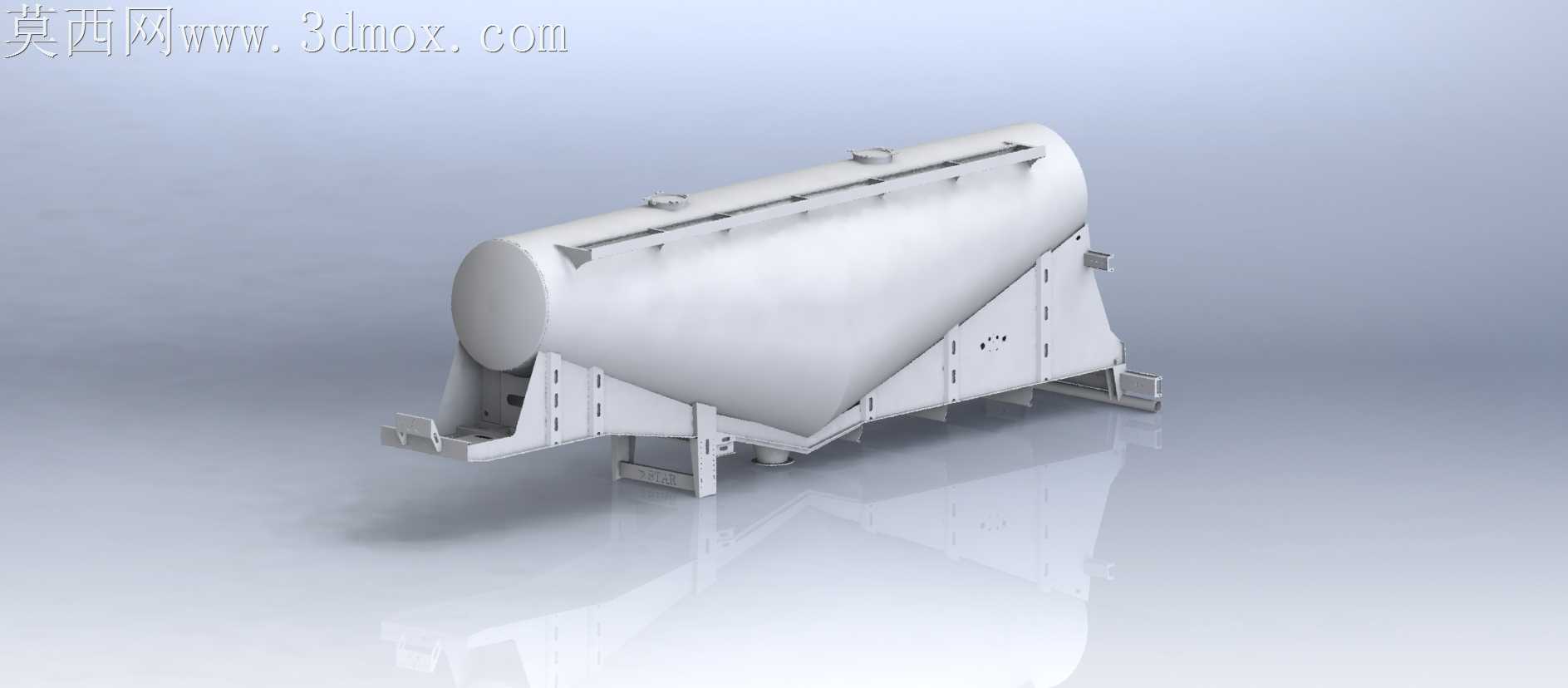

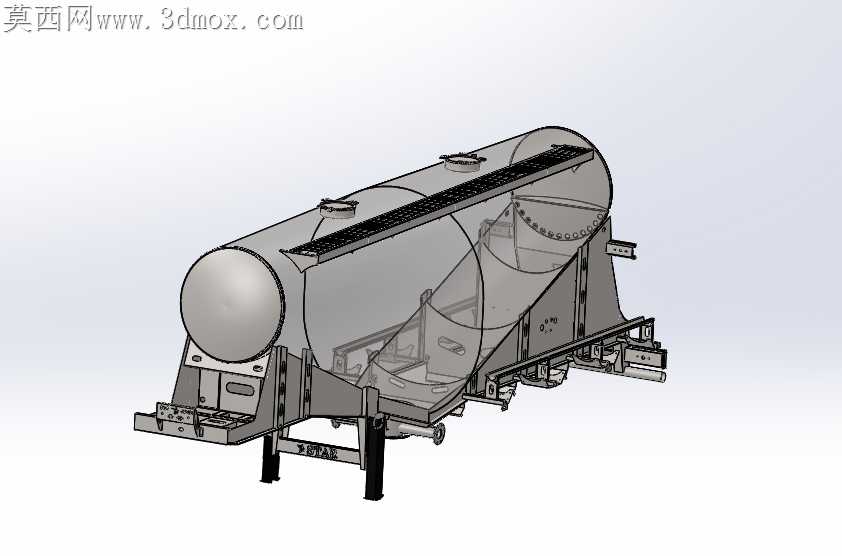

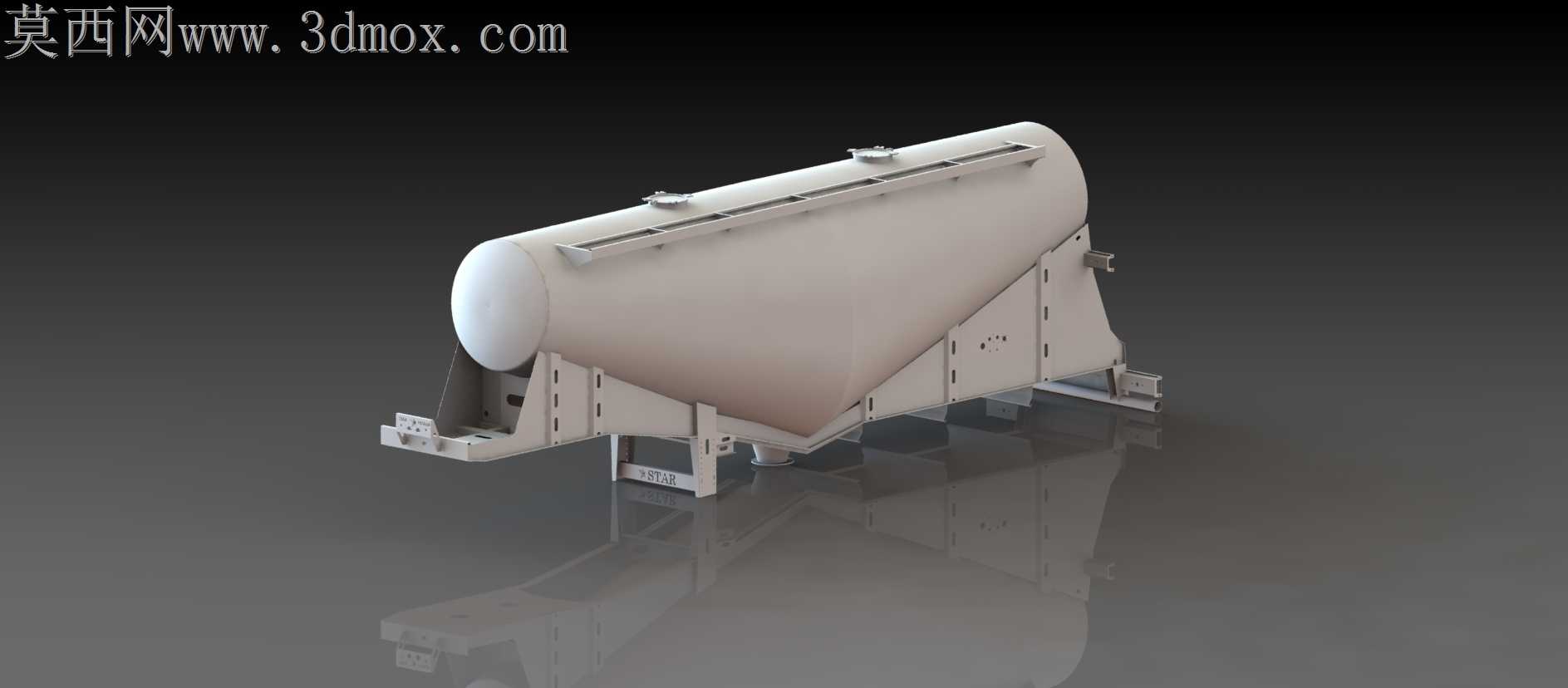

28立方卧式散装水泥运输罐车罐体结构

散装水泥公路运输场景里，传统罐体常出现卸料残留率高、车架连接部位应力集中开裂、长距离运输重心偏高侧倾风险大的痛点，这套28立方水泥运输罐体的结构设计，完全围绕加工适配的核心逻辑做细节打磨。罐体封头采用标准椭圆曲面，滚压成型时预留3mm的工艺余量，避免板材拉伸减薄后承压能力不足，曲面和筒体对接的环缝位置，特意设计了15mm宽的内止口，卷板完成的筒体卡入止口后点焊定位，不用额外做工装支撑就能保证环缝错边量控制在1mm以内，大幅降低焊接后的校形工作量。罐体下部的锥斗溜料角度没有照搬通用70度的常规参数，结合水泥粉料的安息角实测数据，把靠近出料口的两段锥面角度调整到73度，靠近筒体连接的位置做2度的渐变过渡，既保证卸料时粉料能靠自重完全滑向出料口，不会在锥斗位置积料残留，又不会因为锥度过大压缩罐体有效容积，锥斗和筒体连接的位置全部加设了贴板补强，贴板和筒体贴合面提前做铣平处理，避免焊接时出现夹渣气孔，长期受粉料冲刷也不会出现磨穿漏料的问题。和底盘车架连接的支座没有采用简单的焊接支架结构，而是做了分体式的带安装长孔的支座组，每个支座和罐体纵梁连接的位置都加了橡胶减震垫，安装孔预留8mm的调节余量，适配不同厂家底盘的车架安装孔位公差，不用在装配现场反复配焊切割，支座的筋板全部采用圆弧过渡，没有直角尖角，避免应力集中在长期颠簸工况下出现焊缝开裂。罐体顶部的进料口、人孔和走台支架，安装位置全部避开筒体的纵缝环缝，走台的防滑踏板采用冲压一体成型的花纹板，和支架连接用螺栓固定而非满焊，后期磨损后可以单独更换，不用切割破坏罐体本体。罐体侧面的爬梯做了向后倾斜12度的角度设计，人员攀爬时重心更贴近罐体，不会出现后仰坠落的风险，爬梯的踏杆采用空心圆管，两端做封堵处理，避免雨水进入内部锈蚀。整套结构所有需要焊接的外露边全部做了倒角处理，没有尖锐毛刺，喷涂时漆面附着更均匀，长期户外作业不容易出现漆皮脱落锈蚀的问题，所有需要后期维护的阀门、接头位置都预留了足够的操作空间，不用拆解周边结构就能完成检修更换。
