大载重矿用自卸拖车举升结构设计

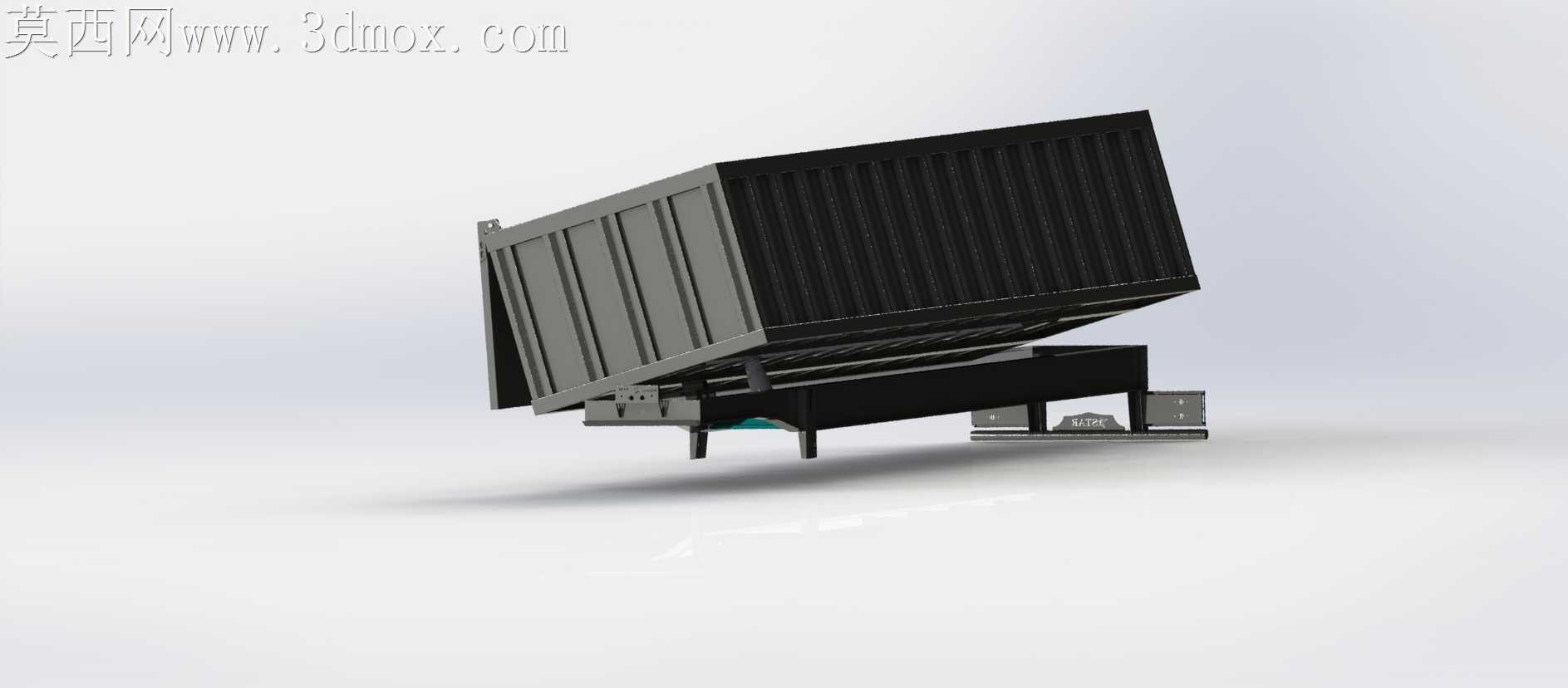

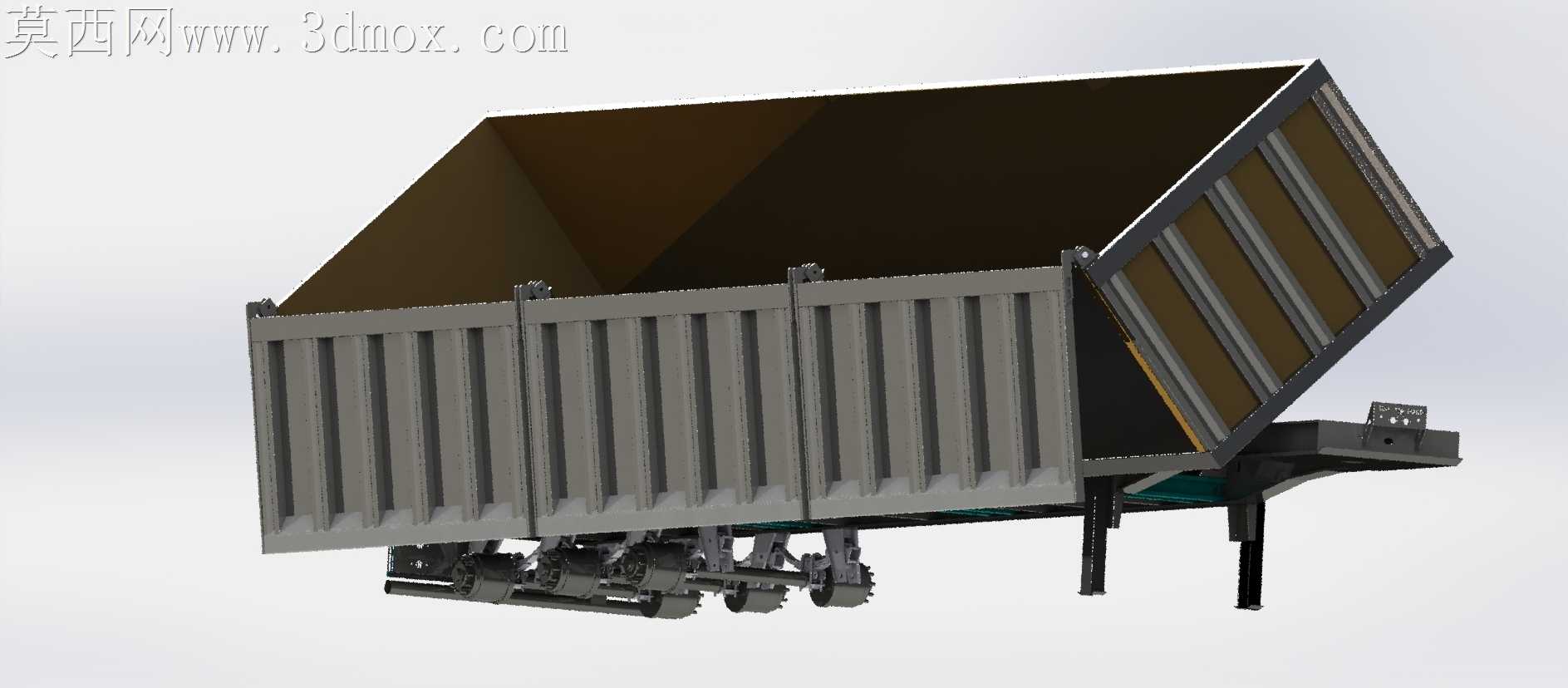

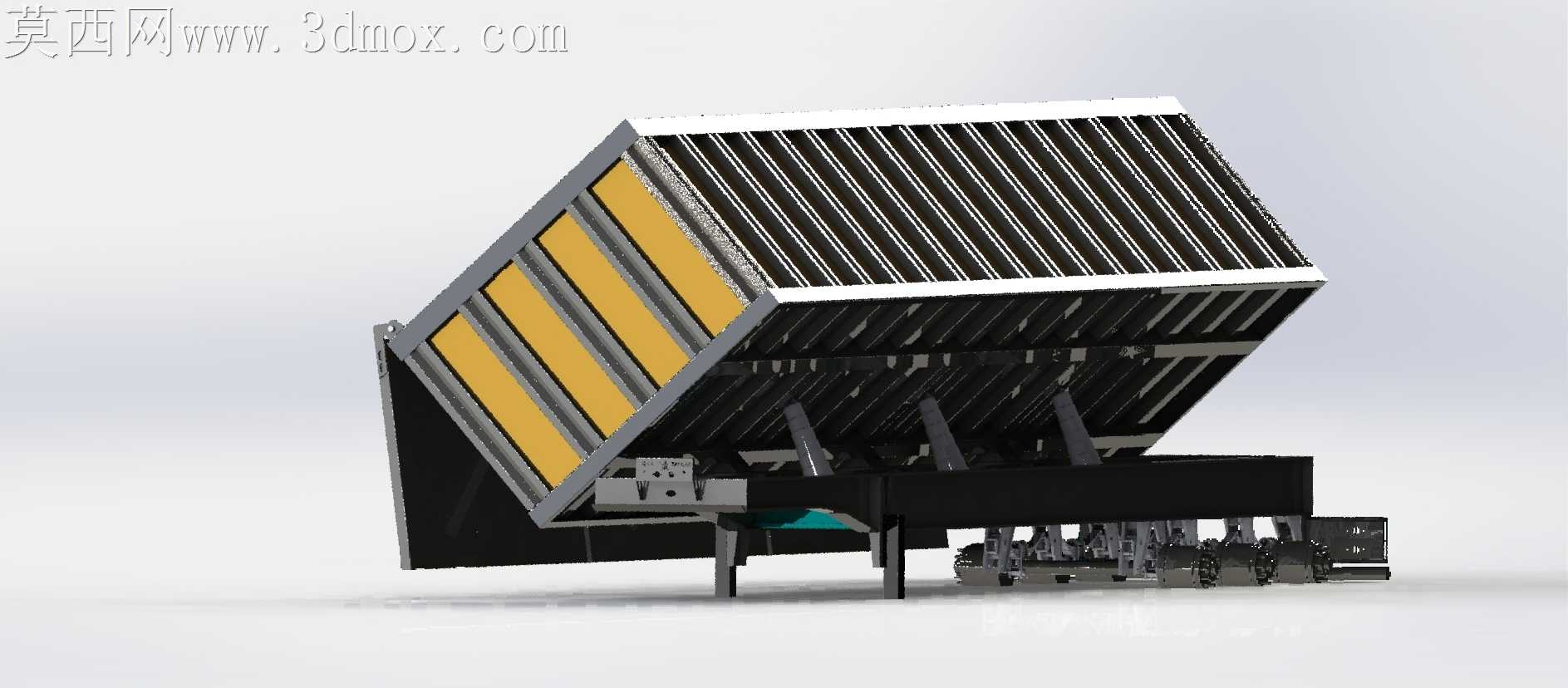

矿场散料转运场景里，常规自卸拖车在百吨级载重下常出现举升偏载、货厢侧板形变、底盘焊缝撕裂的问题，这套结构在加工适配层面做了全链路的细节打磨。货厢侧板采用竖筋加强的波纹结构，没有选择整板加厚的冗余方案，竖筋间距经过反复校核，既保证67方容积下的侧板抗冲击能力，又能控制整备质量，避免无效增重带来的油耗抬升。加工时竖筋与厢板的焊缝采用分段退焊工艺，能有效释放焊接应力，避免重载举升时焊缝处出现应力集中开裂的隐患。底盘选用St52材质的纵梁，截面尺寸匹配百吨级载荷的抗弯需求，纵梁与举升支座的连接位置没有采用直接焊接的方式，额外增设了加强衬板，衬板与纵梁之间采用塞焊加角焊的组合工艺，哪怕长期在颠簸矿区行驶，举升反复冲击下也不会出现支座脱落的问题。举升系统采用三活塞排布，三个油缸的安装座同轴度公差控制在0.2mm以内，加工时采用一次装夹镗削完成安装孔加工，避免分序加工带来的同轴度误差，防止举升过程中油缸出现偏磨、卡滞，甚至活塞杆弯折的故障。货厢尾部的铰接轴采用调质处理的合金结构钢，轴套选用自润滑铜基材料，铰接位置的配合间隙留足0.15mm的磨损余量，既能保证举升转动顺畅，又不会因为间隙过大出现举升时货厢左右晃动的问题。货厢内部的耐磨衬板采用沉头螺栓固定，螺栓头完全沉入衬板表面以下，不会在卸料时被矿石剐蹭磨损，后期更换衬板也无需切割焊缝，维保效率大幅提升。底盘上的液压管路排布全部贴附纵梁内侧，用管卡分段固定，管路之间预留足够的震动间隙，避免矿区行驶时管路互相摩擦破损，同时也不会被散落的矿石砸碰损坏。这套结构所有的连接孔位在加工时都做了倒角处理，既方便装配时螺栓顺利穿入，也能消除孔边的应力集中点，哪怕长期承受交变载荷，孔位周边也不容易出现疲劳裂纹。
