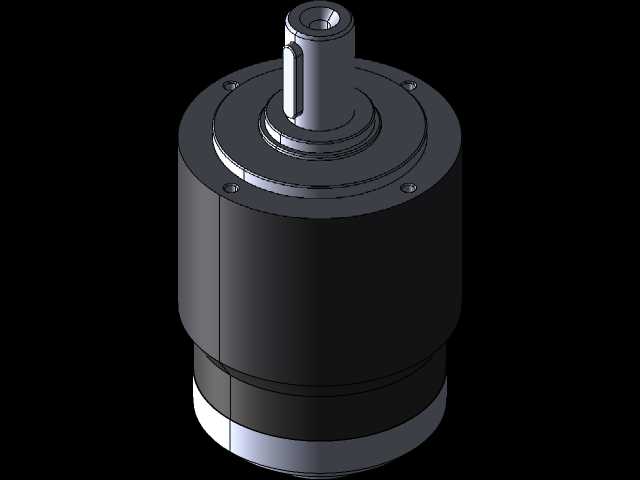

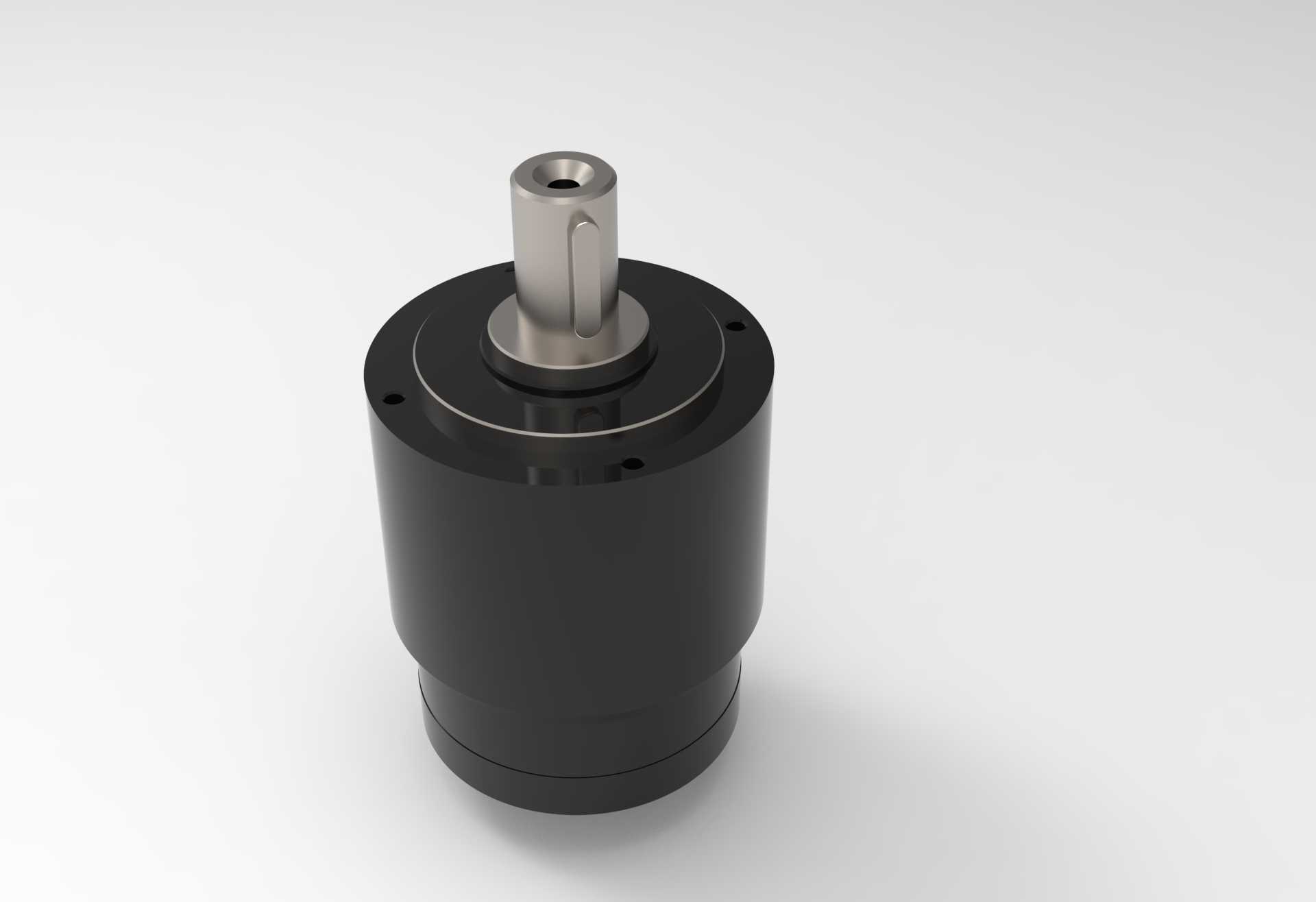

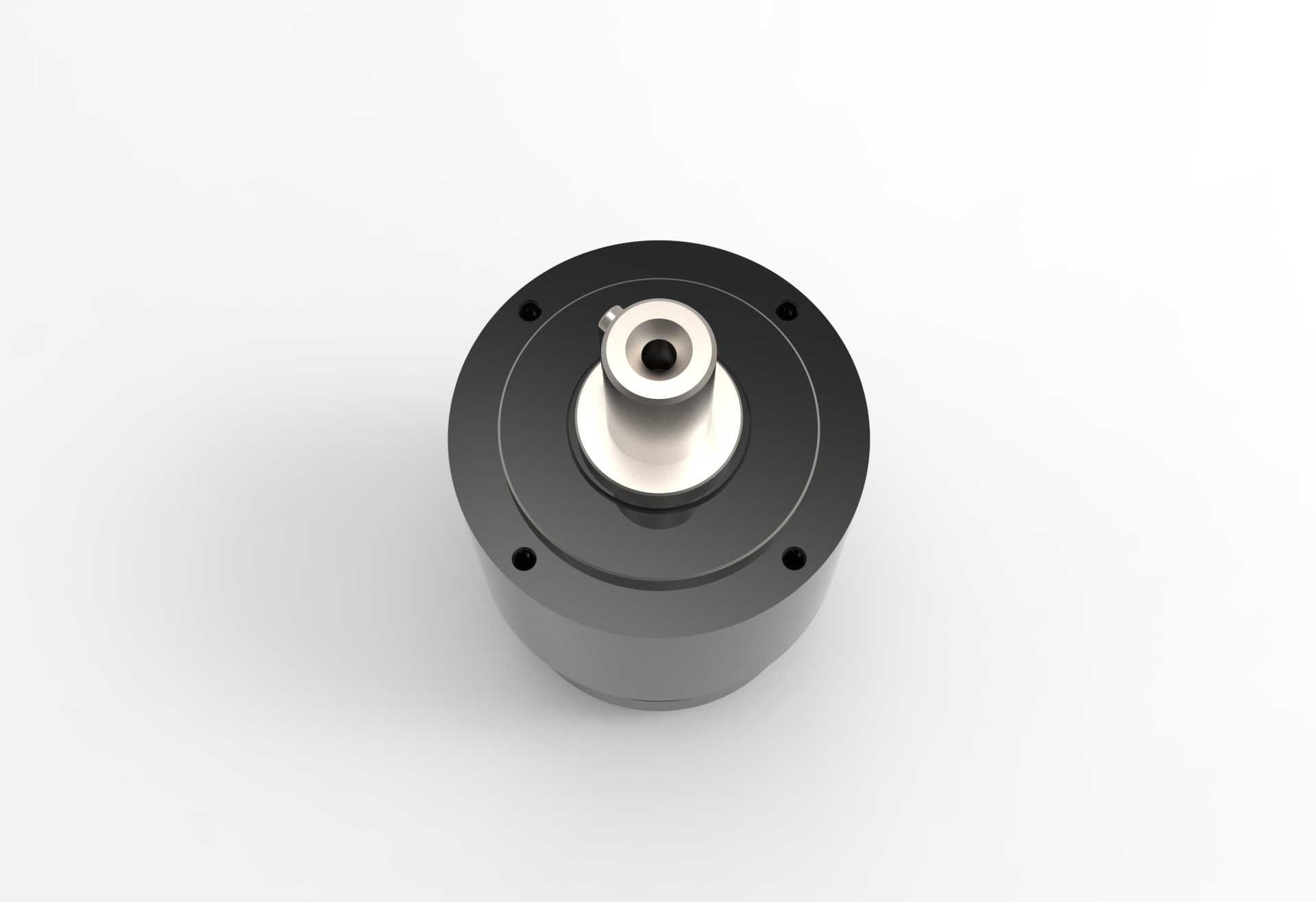

纽加特PLPE系列行星齿轮箱三维结构

　　这款同轴式行星齿轮减速单元，在自动化产线伺服传动、数控机床进给轴、包装机械辊筒驱动、工业机器人关节传动等场景中应用广泛，核心作用是匹配伺服电机的高转速低扭矩输出特性，通过行星轮系的减速增扭，将动力平稳传递至执行端，同时降低负载端的转动惯量反射，提升整套传动系统的动态响应精度。从结构设计来看，该款减速箱采用直齿行星传动架构，输入侧适配标准伺服电机安装法兰，通过抱紧式轴套与电机输出轴直连，省去了额外的联轴器结构，大幅压缩了动力传输段的轴向安装尺寸，输出端采用实心单轴结构，轴端加工有标准键槽，可直接同步带轮、联轴器、驱动辊等执行部件，安装时无需额外定制转接件。设计阶段优先考虑了安装边界的通用性，外壳采用阶梯式圆柱结构，

　　靠近输出端的法兰面预留了均匀分布的安装螺纹孔，可直接固定在设备安装立板上，输入端法兰止口尺寸匹配主流400W、750W伺服电机的安装规格，整套减速箱的径向最大轮廓尺寸控制在90mm区间，轴向总长度适配紧凑安装空间的布局需求，不会与设备周边的走线槽、防护板等部件产生干涉。内部轮系采用单级行星传动布局，太阳轮直接与输入轴集成，三个行星轮均匀分布在行星架上，内齿圈与外壳集成加工，既保证了轮系啮合的同轴度，又减少了额外的连接部件带来的累积误差，齿部经过精磨处理，啮合间隙控制在极小范围内，正反转切换时的空程误差极小，能够满足高精度点位定位、恒速进给这类对传动精度要求较高的工况。外壳采用一体化硬质铝合金加工而成，表面做了发黑氧化处理，

　　既能够保证足够的结构刚性，承受额定输出扭矩下的负载冲击，又能控制整体重量，降低对电机安装法兰的承重负担，输出轴采用合金钢材质，经过调质热处理，表面硬度满足长期带载运转的耐磨需求，轴伸端的密封结构采用双唇口密封圈，能够阻挡车间环境中的粉尘、切削液进入箱体内部，延长内部润滑脂的使用寿命，日常维护无需频繁开盖补脂。在实际选型适配时，可根据设备的负载扭矩、减速比需求、安装空间尺寸直接匹配对应规格，三维模型完整还原了外部安装接口、法兰止口尺寸、轴伸长度、键槽位置等关键安装参数，结构设计人员在做设备整体布局时，可直接调用该模型进行装配干涉检查，提前预判安装过程中可能出现的尺寸冲突问题，减少现场安装调试时的改造成本。
