可折叠模块化笔记本散热托架结构设计

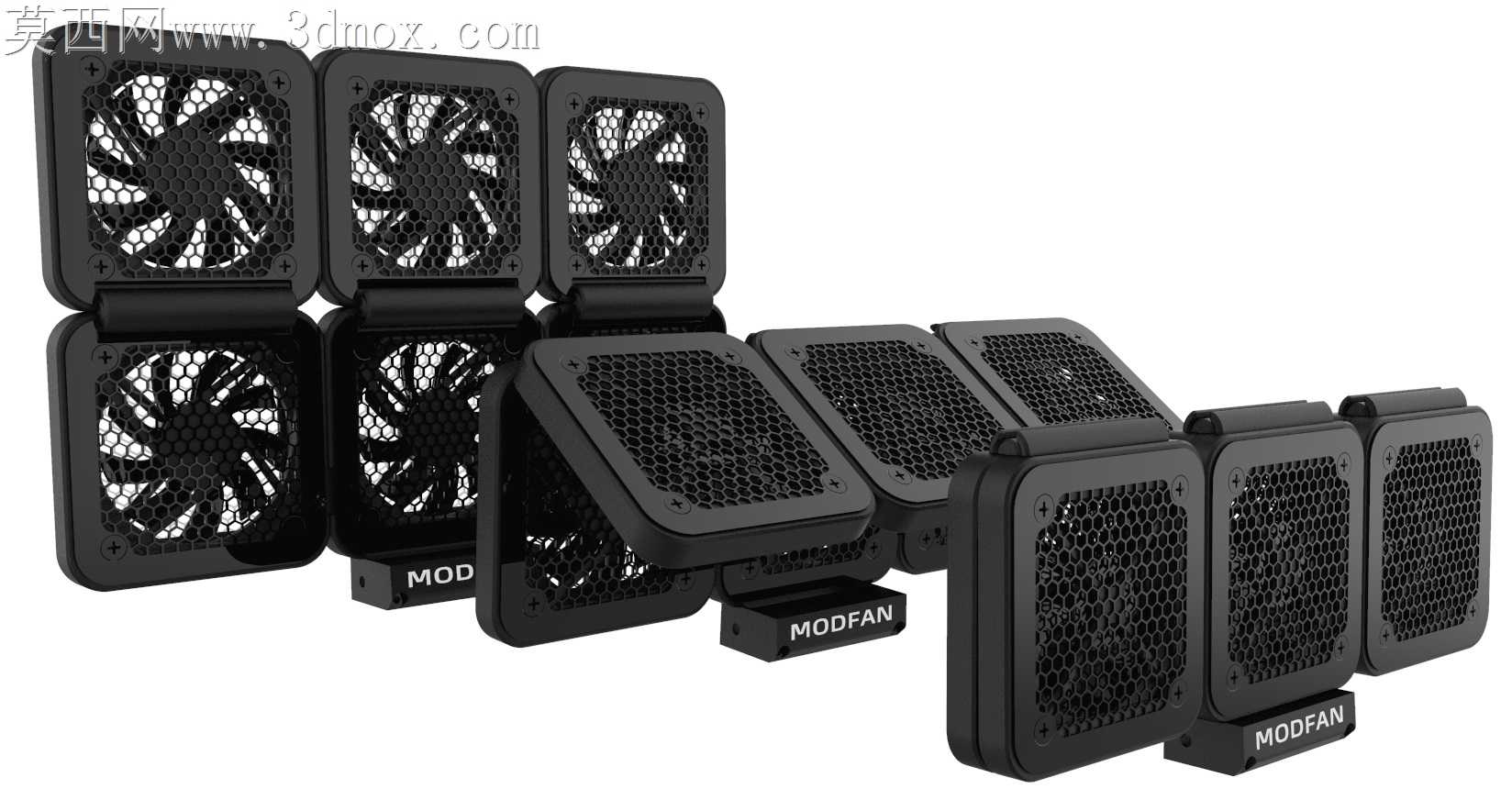

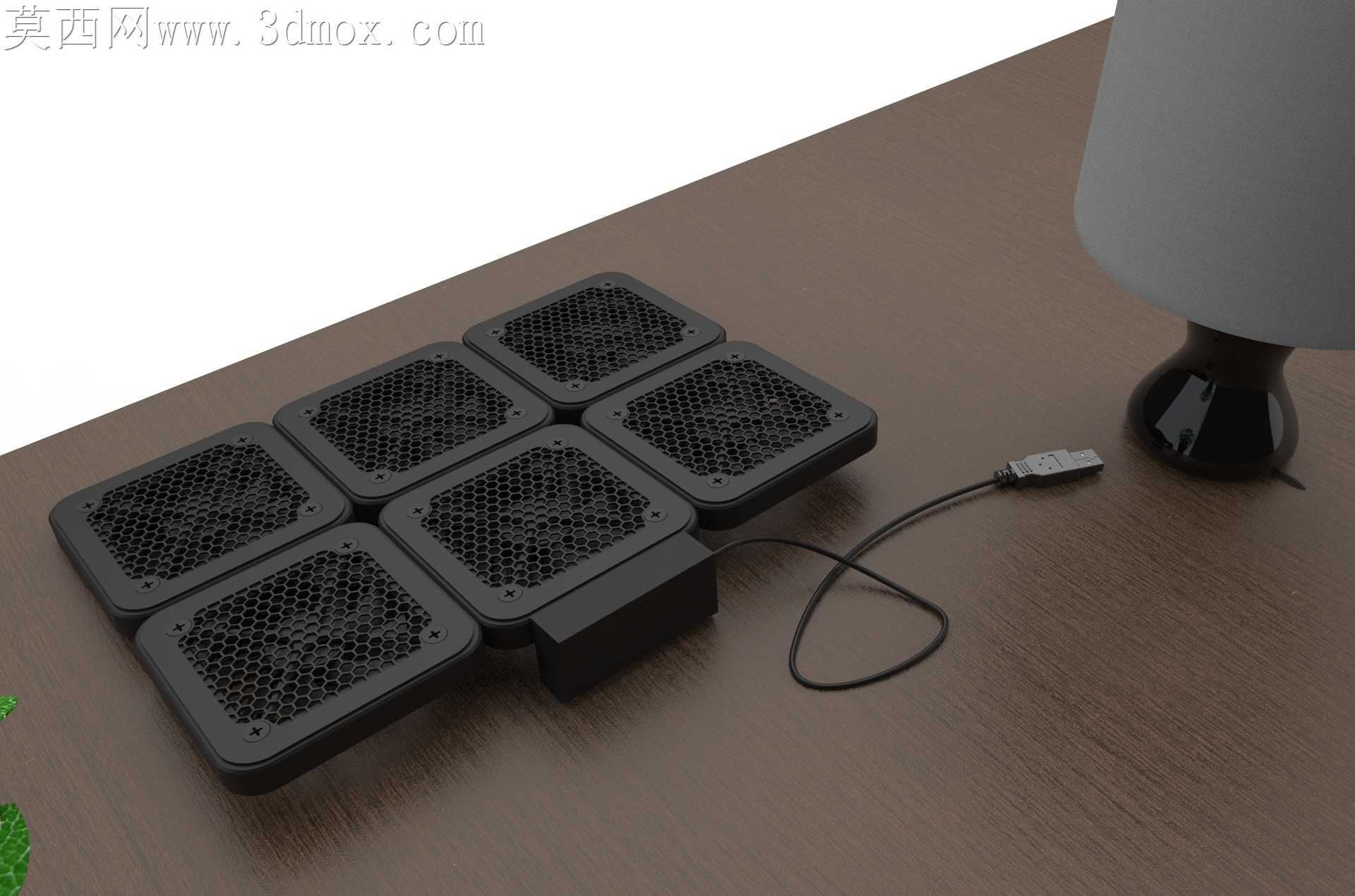

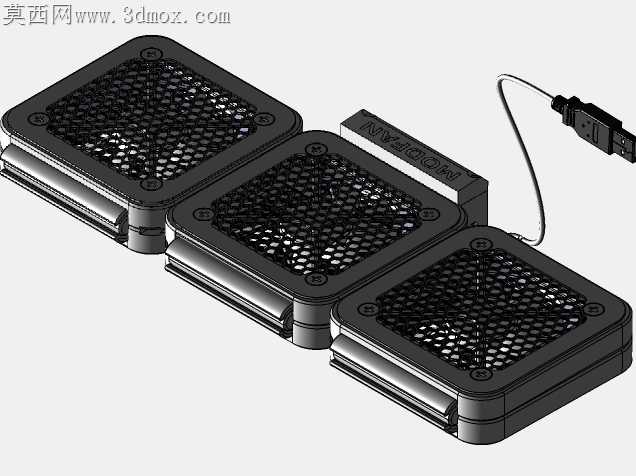

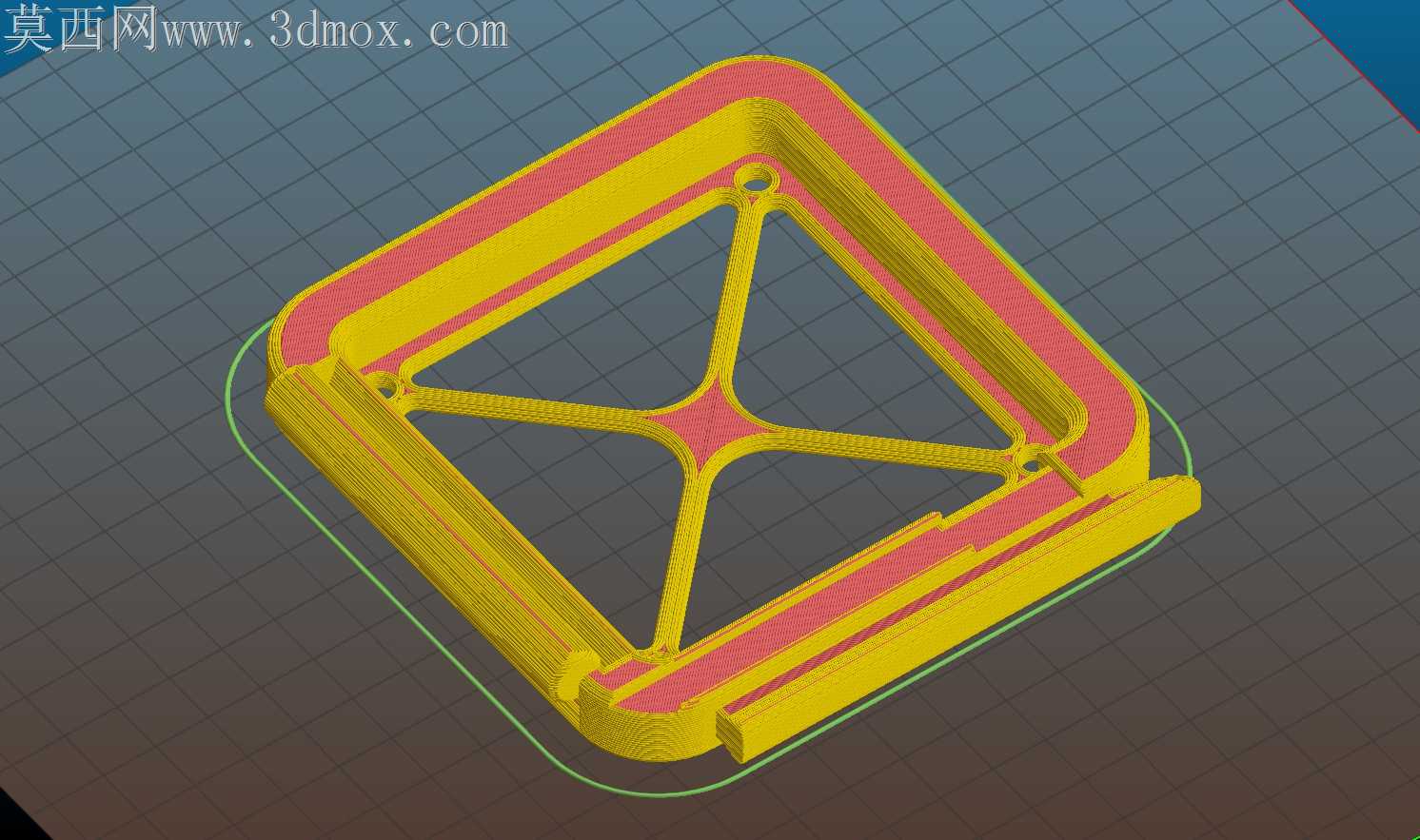

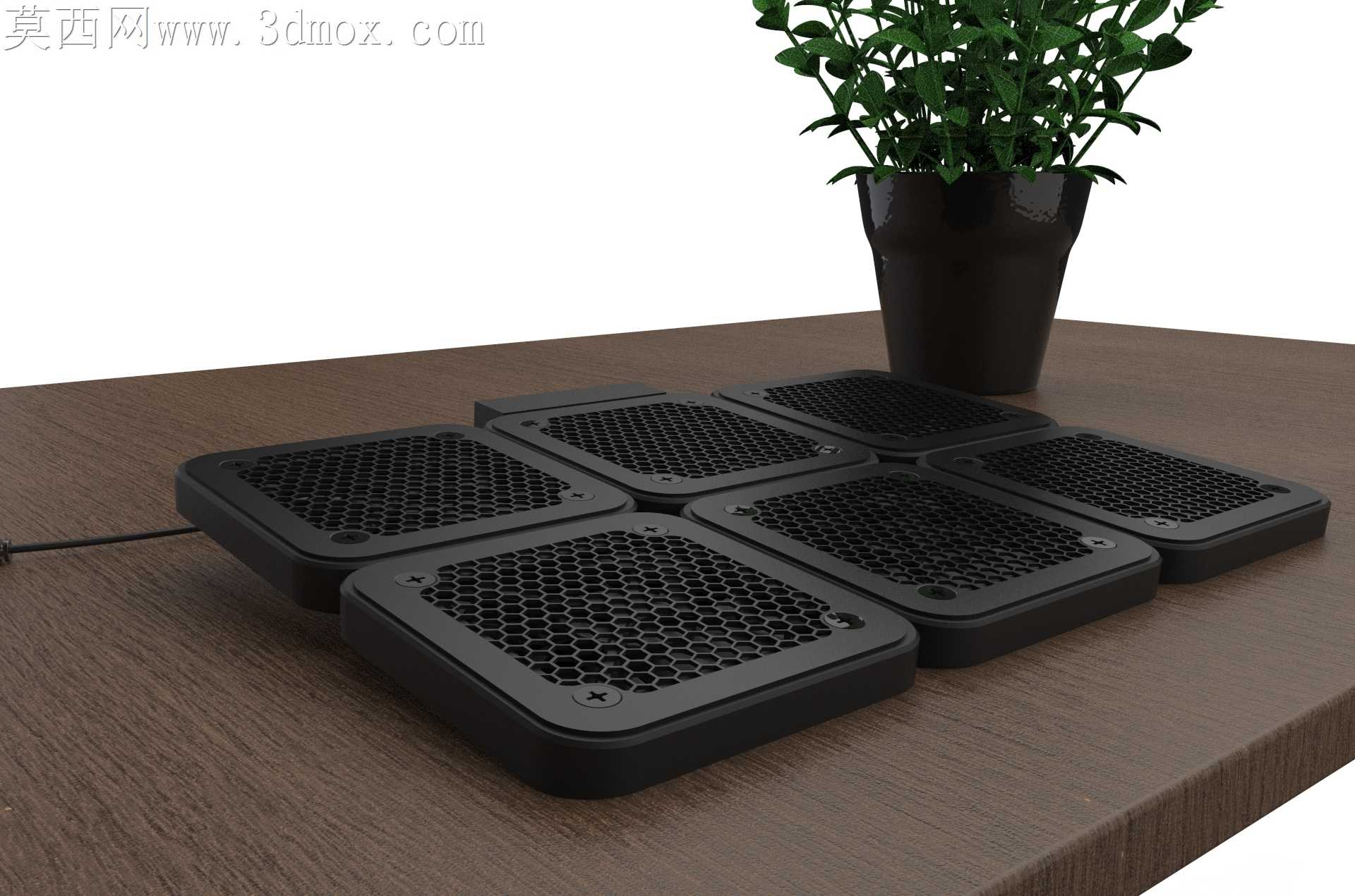

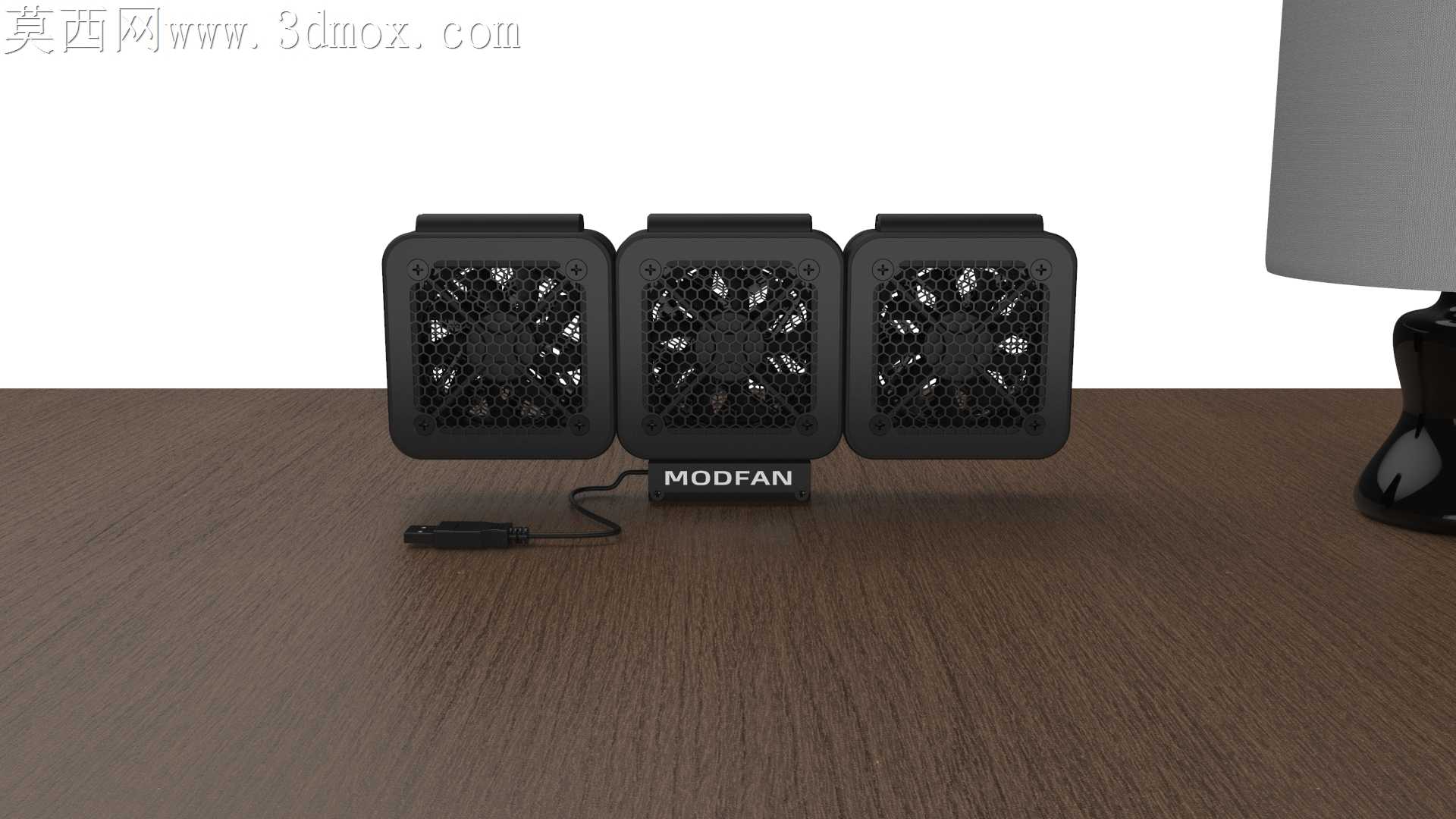

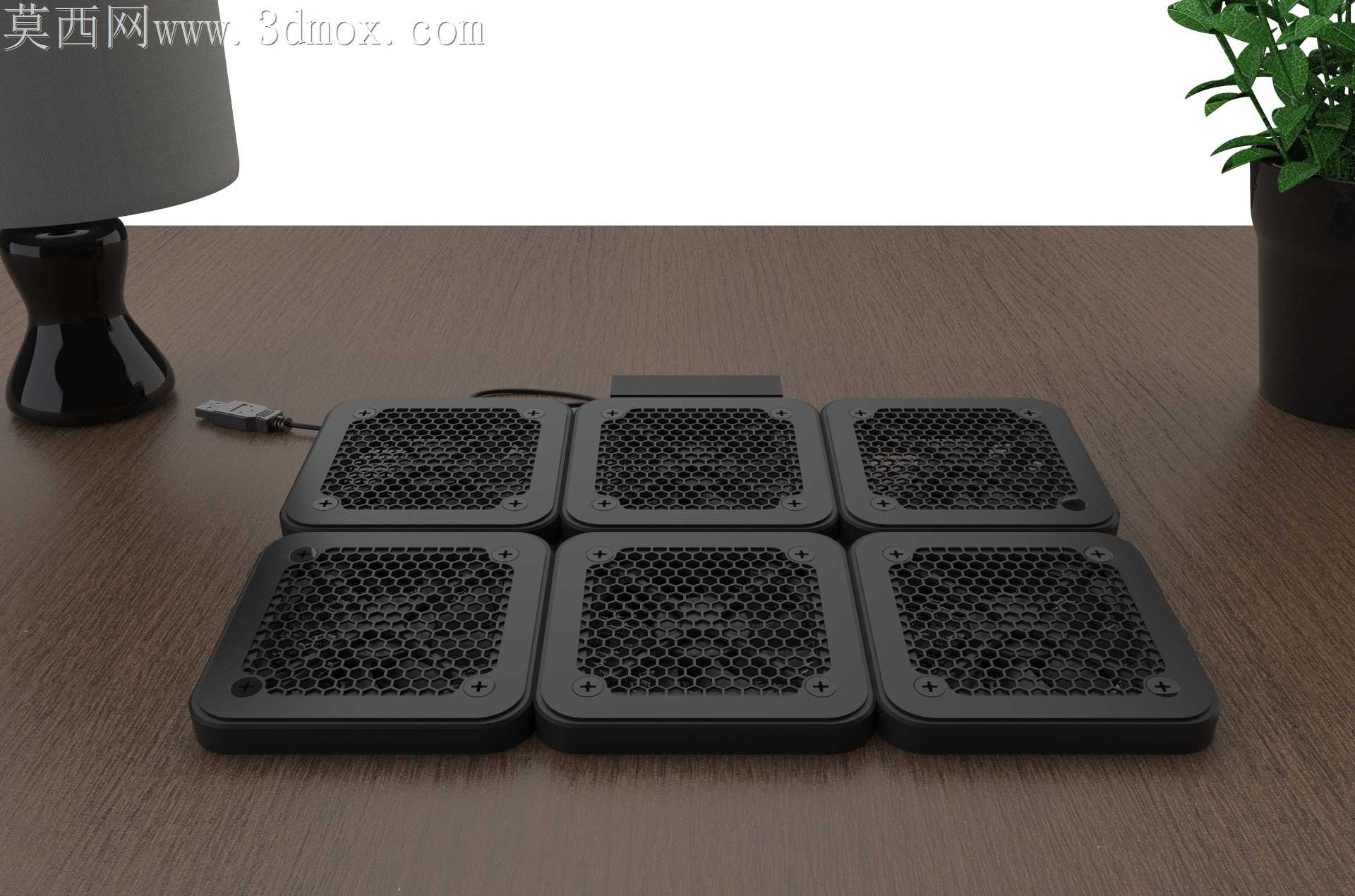

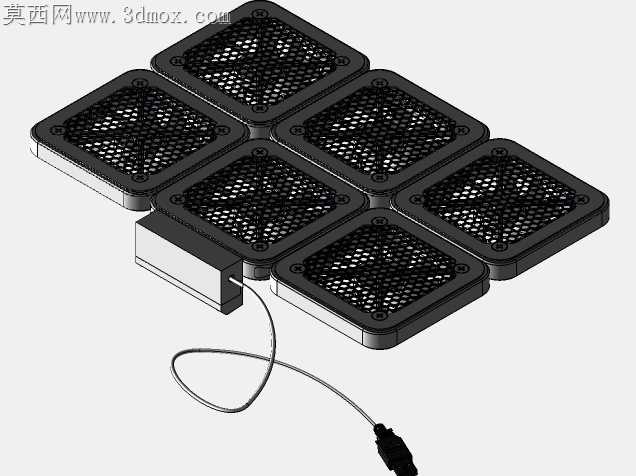

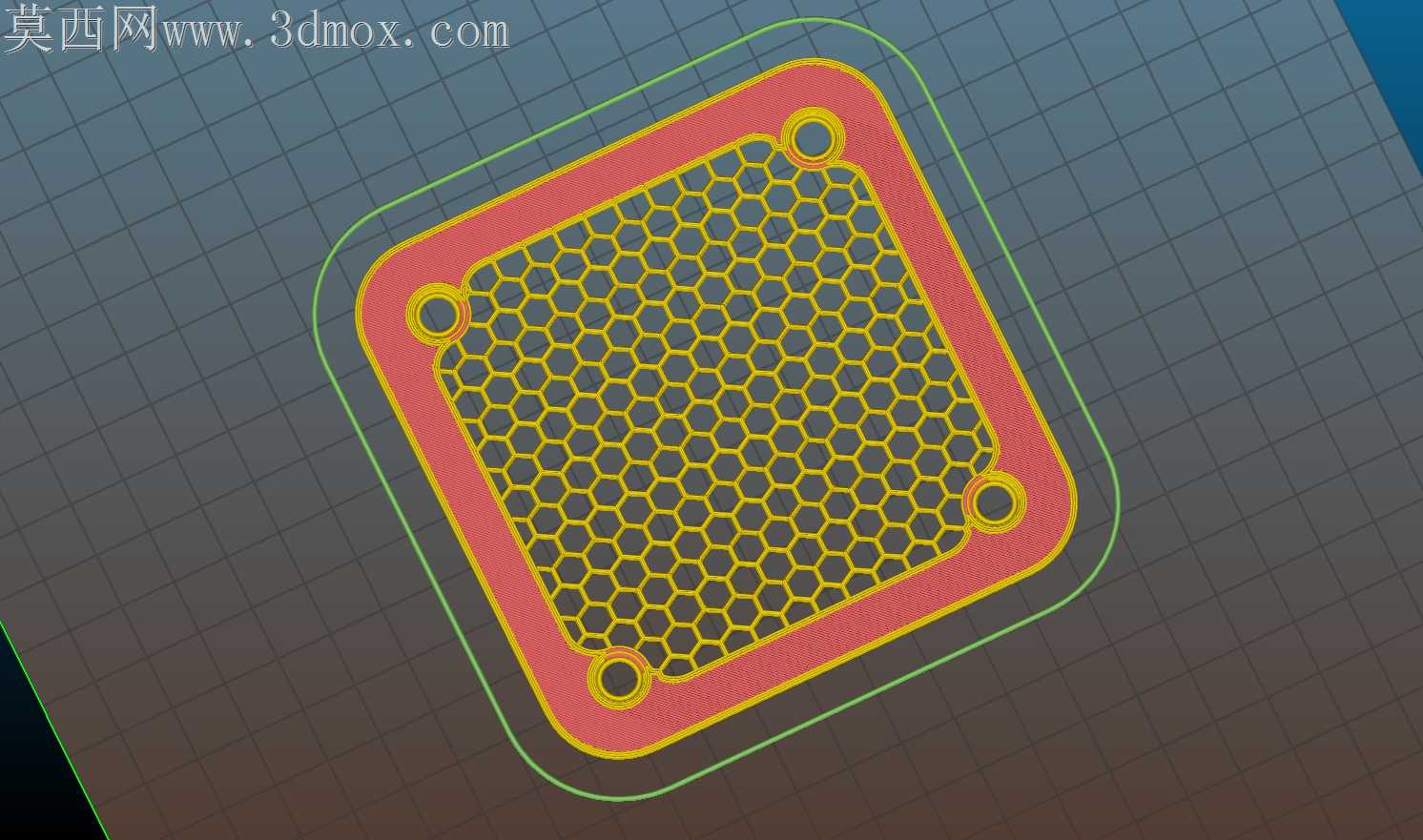

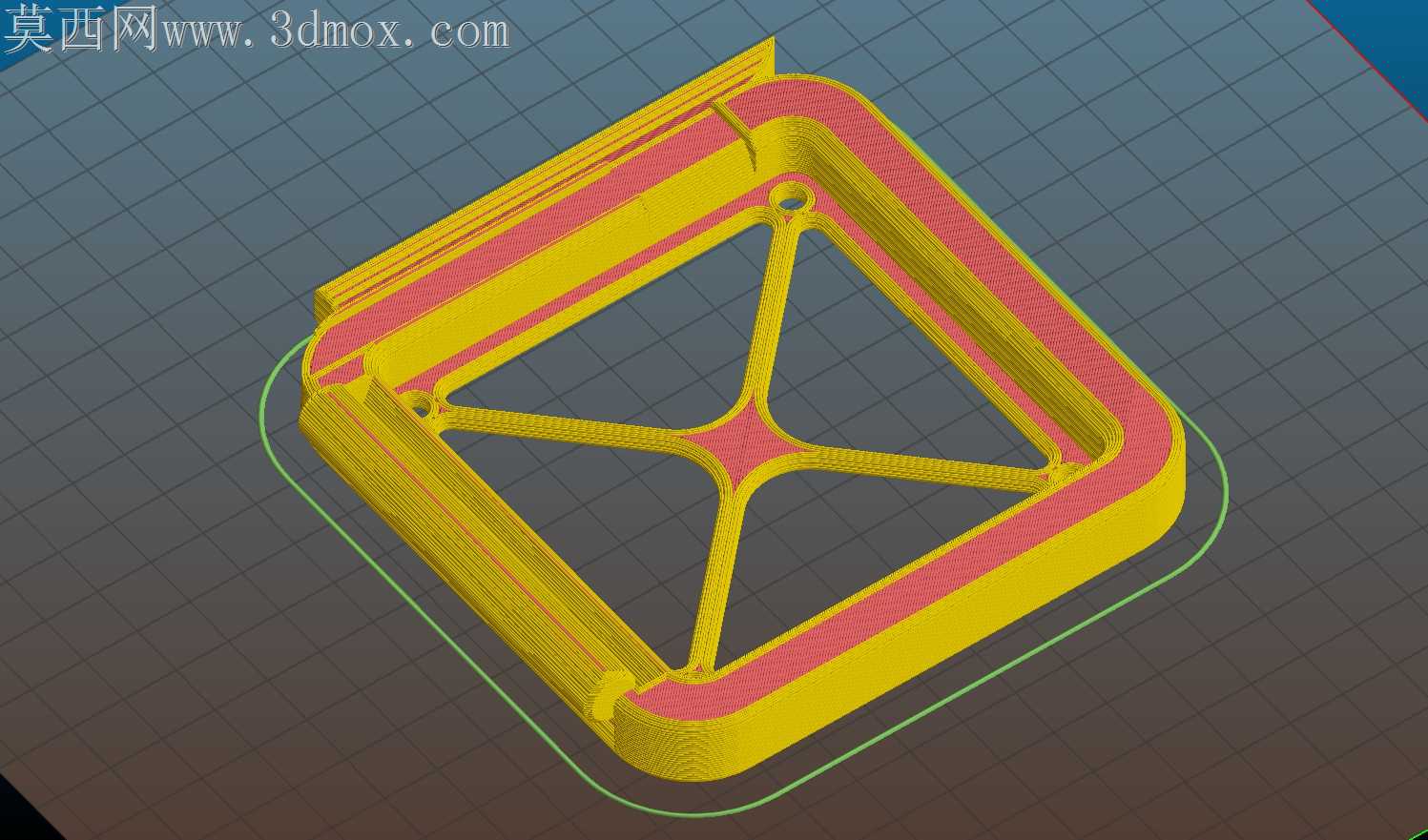

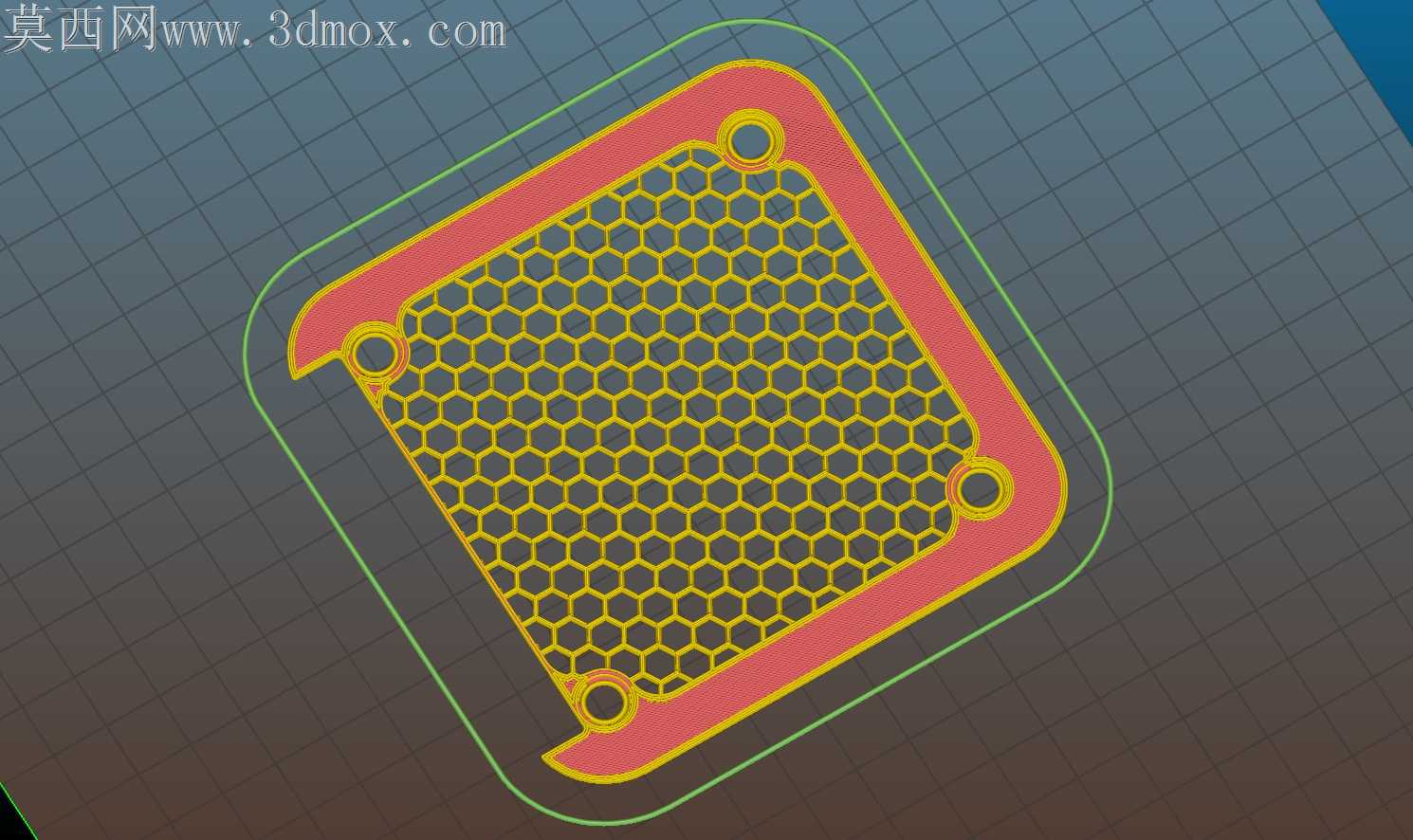

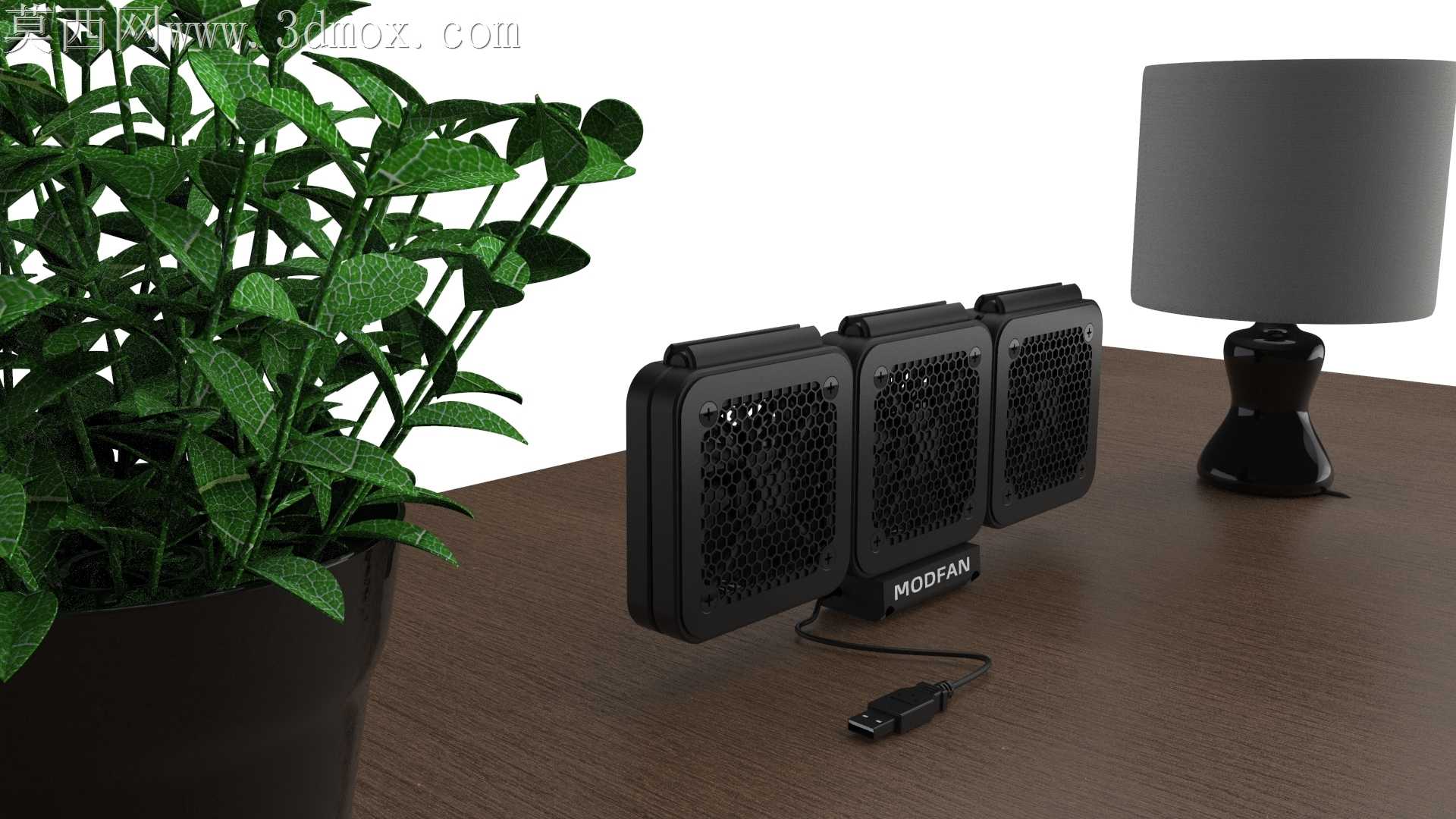

常规笔记本散热垫普遍存在收纳体积过大、风道位置固定无法适配不同机型发热区、单风扇损坏即整体报废的加工与使用痛点，这款可折叠模块化散热结构从装配逻辑视角做了全链路的细节优化。单组风扇单元的壳体采用等壁厚框体设计，框体边缘预留0.15mm的嵌合公差，相邻单元通过侧边的凹凸卡扣实现无工具快装，卡扣接触面做了微小的倒圆角处理，既保证拼接后整体结构无晃量，又能在需要调整形态时轻松拆分，不会出现硬拆导致的卡扣断裂问题。每个风扇单元的网罩与框体采用分体卡接结构，网罩的格栅间距控制在4mm，既避免手指误触转动扇叶的安全隐患，又不会因为格栅过密阻挡出风流量，网罩表面做了细微的磨砂纹理处理，长期使用不会留下明显的划痕积灰。折叠铰接位置的阻尼转轴经过扭矩匹配，调整到任意支撑角度都能保持稳定承托，不会因为笔记本的重量出现自行塌落的情况，转轴与塑料壳体的嵌合位置预埋了金属衬套，避免多次折叠转动后塑料孔位出现磨损松旷，延长整体使用寿命。底部的支撑脚垫采用分段式布局，每个独立风扇单元底部都贴有防滑橡胶垫，不管是全展开平铺使用，还是折叠成倾斜支撑形态，都能和桌面保持足够的摩擦力，不会因为打字时的震动出现移位。扇叶采用七片不等距布局，转动时能打散周期性的风噪，相比等距扇叶的同规格风扇，运行时的刺耳高频噪音明显降低，扇叶做了动平衡校准，高速转动时不会出现连带整个托架共振的问题。模块化的设计让用户可以根据自己笔记本的发热点位置自由组合风扇排布，游戏本可以把风扇集中在CPU、GPU对应的机身位置，轻薄本则可以减少风扇数量降低整体重量，单个风扇损坏时只需要替换对应单元即可，不需要整体丢弃，相比一体式散热垫的维修成本大幅降低。折叠后整体体积仅为展开状态的六分之一，可以轻松塞进电脑包的侧袋，不会像传统大尺寸散热垫那样占据大量收纳空间，壳体边缘全部做了R2圆角处理，日常拿取拆装时不会划伤手部或者电脑包内衬。
